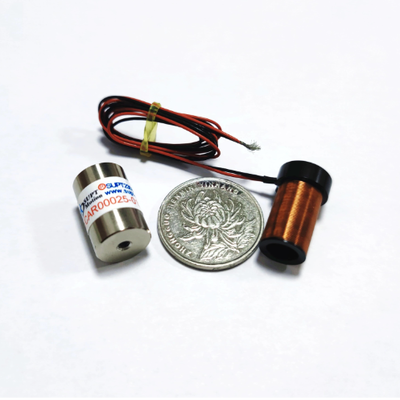

माइक्रोडिवाइसेस के लिए उच्च परिशुद्धता 12.8V कॉम्पैक्ट सिलेंडरिक वॉयस कॉइल मोटर
| उत्पत्ति के प्लेस | सूज़ौ, चीन |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | CE, ISO9001 |
| मॉडल संख्या | VCAR0007-0127-00A |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | $40-$70 / Piece |
| पैकेजिंग विवरण | एंटी-स्टैटिक फोम इंसर्ट, एक्सपोर्ट-ग्रेड नालीदार कार्टन के साथ SUPT MOTION ब्रांडेड बॉक्स |
| प्रसव के समय | नमूनों के लिए 3-5 दिन, थोक ऑर्डर के लिए 15-25 दिन |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | प्रति माह 5000 टुकड़े |
उत्पाद विवरण
| मॉडल संख्या | VCAR0007-0127-00A | मोटर प्रकार | कॉम्पैक्ट बेलनाकार वॉयस कॉइल मोटर |
|---|---|---|---|
| चरम बल | 7.1एन | निरंतर बल | 2.3एन |
| कुल स्ट्रोक | 12.7 मिमी | अधिकतम वोल्टेज | 12.8V डीसी |
| बैक ईएमएफ स्थिरांक | 1.6 वी/एम/एस | कुंडल वजन | 11.4 जी |
| स्टेटर व्यास | 19.1 मिमी | कुल लंबाई | 27 मिमी |
| इन्सुलेशन वर्ग | कक्षा बी | ||
| प्रमुखता देना | कॉम्पैक्ट सिलेंडर मोटर डिजाइन,20 मिमी व्यास के वॉयस कॉइल मोटर,हल्के प्रत्यक्ष ड्राइव एक्ट्यूएटर |
||
उत्पाद विवरण
उत्पाद का अवलोकन

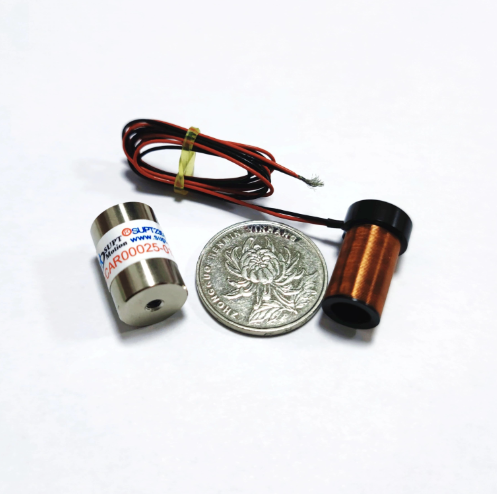

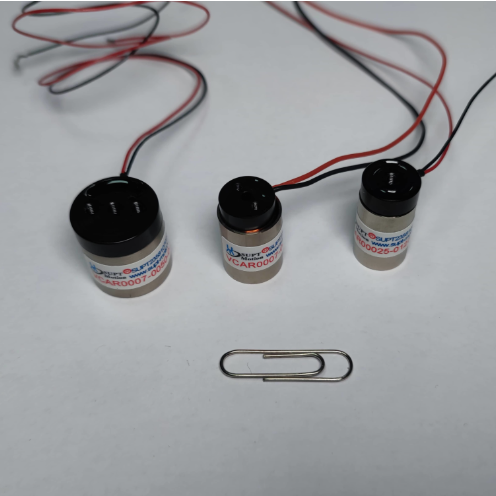

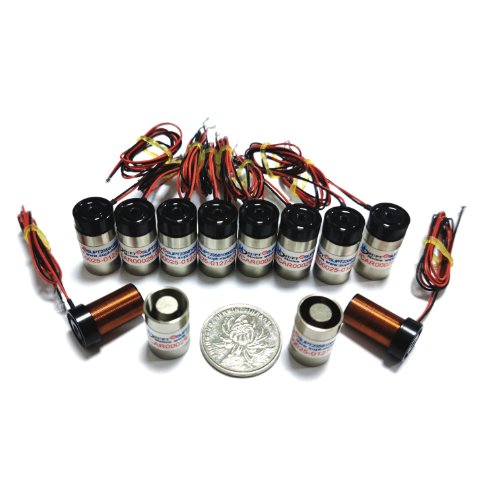

वीसीएआर0007-0127-00ए एक कॉम्पैक्ट बेलनाकार आवाज-कोइल मोटर है जिसका बाहरी व्यास केवल 19.1 मिमी है। यह 12.8 वी डीसी बिजली की आपूर्ति द्वारा संचालित है, यह 12.7 मिमी का स्ट्रोक और 7 तक का पीक थ्रस्ट प्रदान करता है।1 N, जिससे यह SUPT MOTION उत्पाद श्रृंखला में सबसे छोटे प्रत्यक्ष-ड्राइव एक्ट्यूएटरों में से एक है।
इसका बेलनाकार आकार इसे प्राकृतिक रूप से गोल छेद, आस्तीन और गुहाओं में फिट होने की अनुमति देता है, अंतरिक्ष-प्रतिबंधित उत्पादों में यांत्रिक एकीकरण को सरल बनाता है।चलती कॉइल तेजी से तेज हो जाती है और आसपास की संरचनाओं पर न्यूनतम जड़ता बल लागू करती हैएक उच्च ऊर्जा वाले चुंबक संयोजन एक कॉम्पैक्ट डिजाइन के भीतर शक्तिशाली धक्का प्रदान करता है, जबकि गैर-संपर्क डिजाइन बिना कोगिंग प्रभाव के शांत संचालन सुनिश्चित करता है।
सरल वर्तमान आदेश पूरे स्ट्रोक रेंज में चिकनी, नियंत्रित जोर उत्पन्न करते हैं, जिससे सर्वो ट्यूनिंग सरल और सहज होती है।आवास एल्यूमीनियम से परिशुद्धता मशीनिंग है और एक जंग प्रतिरोधी खत्म के साथ लेपित हैइस मोटर को कॉम्पैक्ट उपकरणों के लिए डिज़ाइन किया गया है जिन्हें गियर मोटर की भारी संरचना के बिना विश्वसनीय, दोहराए जाने योग्य रैखिक गति की आवश्यकता होती है।
समाधान
माइक्रोडिवाइसेस में आमतौर पर रोटरी मोटर्स और ट्रांसमिशन तंत्र को समायोजित करने के लिए जगह की कमी होती है। यह आवाज कॉइल एक्ट्यूएटर इस समस्या को हल करता है।1 मिलीमीटर के बेलनाकार आवास.
अपने प्रत्यक्ष-ड्राइव डिजाइन के लिए धन्यवाद, इस आवाज कॉइल मोटर में कोई गियर नहीं है जो पहनने के लिए प्रवण है और इसके लिए कोई बैकलैश मुआवजा की आवश्यकता नहीं है, जिसके परिणामस्वरूप एक सरल और विश्वसनीय तंत्र है।कम चलती द्रव्यमान और कम प्रेरण इस आवाज कॉइल मोटर एक छोटे से द्वारा संचालित किया जा करने के लिए अनुमति देते हैं, कम लागत वाले ड्राइवर सर्किट।
आवाज कॉइल मोटर भी अक्सर रिवर्स ऑपरेशन का सामना कर सकते हैं, जो वितरण और छँटाई तंत्र में आम है।और छोटे उपकरणों के लिए रखरखाव मुक्त सटीक रैखिक गति समाधान.
विनिर्देश
| पीरोडक्ट मॉडल | चोटी बल (एन) |
सीनिरंतर बल 25°C ((N) पर |
टीकुल स्ट्रोक (मिमी) |
एमएक्स वोल्टेज (V) |
बीएक एमईएफ निरंतर (V/m/s) |
Wकोइल का आठ घ) |
एसव्यास(मिमी) | टीलम्बाई (मिमी) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | 6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
आवेदन
यह कॉम्पैक्ट वॉयस-कोइल रैखिक एक्ट्यूएटर माइक्रो कैमरा ऑटोफोकस मॉड्यूल, हप्टिक फीडबैक डिवाइस, माइक्रो-वाल्व, प्रयोगशाला स्वचालन पाइपेट, कॉम्पैक्ट ग्रिपर,ऑप्टिकल ज़ूम तंत्र, और पोर्टेबल चिकित्सा उपकरण।
उसी आवाज-कोइल मोटर का उपयोग कॉम्पैक्ट प्रिंट हेड, बारकोड स्कैनिंग तंत्र और माइक्रो-पंप ड्राइव में भी किया जाता है।यह बहुत सख्त स्थान और वजन की आवश्यकताओं के साथ माइक्रो-डम्पिंग और कंपन प्रणालियों के लिए भी उपयुक्त है.
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: बेलनाकार डिजाइन का क्या लाभ है?
उत्तर: बेलनाकार लिफाफा गोल छेद और गुहाओं से मेल खाता है, इसलिए मोटर को जगह बर्बाद किए बिना लगाया जा सकता है।यह एक संतुलित चुंबकीय सर्किट भी प्रदान करता है जो सभी माउंटिंग अभिविन्यासों में बल को स्थिर रखता है.
प्रश्न: यह छोटी मोटर कितनी देर तक लगातार चल सकती है?
A: 25°C पर निरंतर बल 2.3N है। इस सीमा से ऊपर के कार्य चक्रों के लिए, हम एक हीटसिंक जोड़ने या मोटर को समय-समय पर उपयोग करने की सलाह देते हैं। अनुरोध पर थर्मल सुरक्षा जोड़ी जा सकती है।
प्रश्न: क्या 20 मिमी व्यास की मोटर को अनुकूलित किया जा सकता है?
उत्तर: हाँ. स्ट्रोक, बल, वोल्टेज, लीड लंबाई और कनेक्टर प्रकार को अनुकूलित किया जा सकता है।
प्रश्न: क्या मोटर के साथ ड्राइवर भी शामिल है?
उत्तर: मोटर एक घटक के रूप में दिया जाता है। त्वरित मूल्यांकन के लिए अनुरोध पर एक मिलान लघु ड्राइवर बोर्ड उपलब्ध है।
