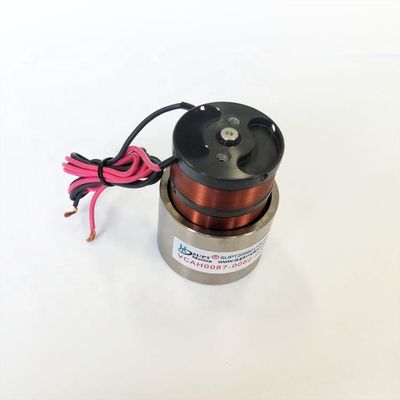

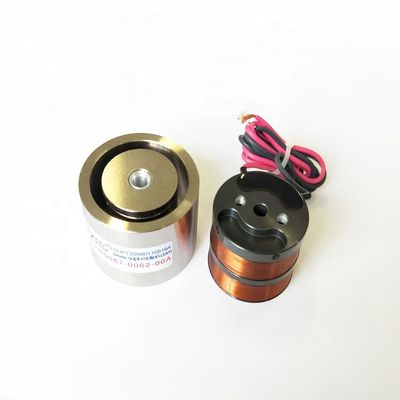

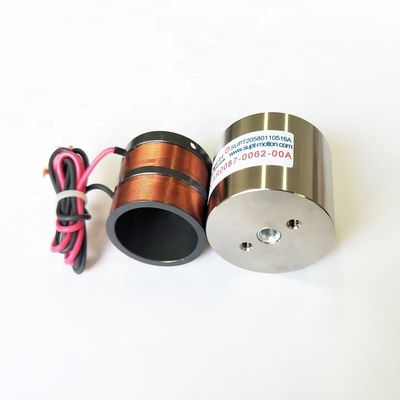

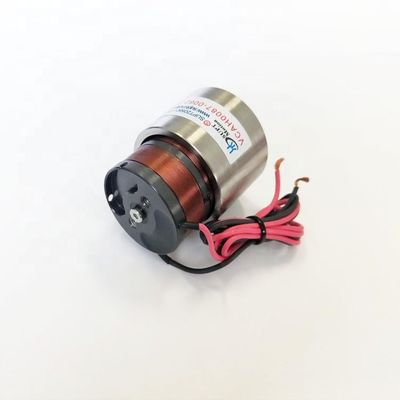

उच्च आवृत्ति प्रतिक्रिया 6.9A वीसीएम आवाज कॉइल मोटर माइक्रो डायरेक्ट ड्राइव मोटर
| उत्पत्ति के प्लेस | जियांगसू, चीन |
|---|---|
| ब्रांड नाम | SUPT |
| प्रमाणन | ISO9001 |
| मॉडल संख्या | VCAR0087-0062-00A |
| न्यूनतम आदेश मात्रा | ≥1 |
| मूल्य | $120.00/pieces |
| पैकेजिंग विवरण | कार्टन और लकड़ी के बक्से वॉयस कॉइल एक्चुएटर |
| प्रसव के समय | सामान्य 5-7 दिन की डिलीवरी, 3-5 दिन तेज, थोक पर बातचीत करनी होगी |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत योग्य |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| वारंटी | 3महीने-1साल | प्रयोग | नाव, कार, इलेक्ट्रिक साइकिल, ऑप्टिकल प्रोजेक्ट, लेजर उपकरण, सेमीकंडक्टर |
|---|---|---|---|
| प्रकार | माइक्रो मोटर | टॉर्कः | अनुरोध |
| निर्माण | स्थायी चुंबक | विनिमय | ब्रश |
| सुविधा की रक्षा करें | पूरी तरह से संलग्न | स्पीड (आरपीएम) | उच्च गति |
| सतत चालू (ए) | 6.9ए | दक्षता | आईई 1 |
| शिखर बल(एन) | 87 | अधिकतम यात्रा(मिमी) | 6.2 |
| वॉयस कॉइल एक्चुएटर (वी) | 32.9 | वजन रोटर (किग्रा) | 45.2 |
| स्टेटर व्यास (मिमी) | 43.1 | सतत बल(एन) | 21.67 |
| प्रमुखता देना | 6.9A वीसीएम वॉयस कॉइल मोटर,6.9A चलती चुंबकीय आवाज कॉइल एक्ट्यूएटर,लेयरिंग के साथ चलती चुंबकीय आवाज कॉइल एक्ट्यूएटर |
||
उत्पाद विवरण
उच्च आवृत्ति के साथ चुंबकीय आवाज कॉइल एक्ट्यूएटर
उत्पाद का वर्णन:
लंबे जीवनकाल और उच्च आवृत्ति प्रतिक्रिया वाले वॉयस कॉइल मोटर्स विभिन्न उद्योगों में अनुप्रयोग पाते हैं जहां सटीकता, गति और स्थायित्व महत्वपूर्ण हैं।
विमानन में, आवाज कॉइल मोटर्स का उपयोग उड़ान नियंत्रण सतहों, मिसाइल मार्गदर्शन प्रणालियों और हवाई निगरानी उपकरणों के लिए उनकी त्वरित प्रतिक्रिया और सटीकता के कारण किया जाता है।
स्थापना: इंजन को विमान की संरचना के भीतर सुरक्षित रूप से लगाएं, यह सुनिश्चित करें कि यह नियंत्रण सतहों के साथ ठीक से संरेखित हो।उड़ान के दौरान सटीक समायोजन के लिए इसे विमान के नियंत्रण प्रणाली में एकीकृत.
उच्च आवृत्ति वाले आवाज कॉइल मोटर्स का उपयोग चिकित्सा इमेजिंग उपकरणों जैसे एमआरआई मशीनों और सीटी स्कैनर में सटीक रोगी टेबल पोजिशनिंग और छवि कैप्चर के लिए किया जाता है।
स्थापनाः मोटर को उपकरण के यांत्रिक घटकों के साथ संरेखित करने के तरीके से स्थापित करें, जिससे नियंत्रित आंदोलन की अनुमति मिलती है।सटीक रोगी स्थिति के लिए इमेजिंग प्रणाली के सॉफ्टवेयर के साथ इसे एकीकृत.
इन मोटर्स का उपयोग परिशुद्धता विनिर्माण उपकरणों में किया जाता है, जैसे कि पिक-एंड-प्लेस रोबोट और स्वचालित असेंबली लाइनें, जहां तेज और सटीक आंदोलन आवश्यक हैं।
विशेषताएं:
- उत्पाद का नाम: वीसीएम वॉयस कॉइल मोटर
- वारंटीः 3 महीने-1 वर्ष
- वर्तमानः कम
- स्थिति की सटीकता: उच्च
- लागत: कम
- टॉर्कः अनुरोध
- संकल्पः उच्च
- रैखिक एक्ट्यूएटर मोटर
- कॉइल वॉयस मोटर
तकनीकी मापदंडः
| उत्पाद मॉडल | चोटी बल (एन) |
निरंतर बल 25°C ((N) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिर (V/m/s) |
कॉइल का वजन घ) |
स्टेटर व्यास (मिमी) | लम्बाई (मिमी) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
अनुप्रयोग:
वॉयस कॉइल मोटर (वीसीएम) एक नया प्रकार का नियंत्रण माइक्रो-मोटर है, यह प्रत्यक्ष ड्राइव मोटर का एक विशेष रूप है, क्योंकि इसी तरह के वक्ताओं के सिद्धांत का नाम है। सिद्धांत काफी सरल हैःएक विद्युतीकृत कॉइल (कंडक्टर) एक चुंबकीय क्षेत्र में एक बल उत्पन्न करता है जो कॉइल पर लागू कर रहे वर्तमान के आनुपातिक हैइस सिद्धांत के आधार पर निर्मित आवाज कॉइल मोटर एक सीधी रेखा या एक गोलाकार चाप में चल सकता है। वीसीएम आवाज कॉइल मोटर एक प्रकार का रैखिक ड्राइव मोटर है,जो एक आदर्श समाधान है और व्यापक रूप से इस्तेमाल कियाकॉइल ध्वनिक मोटर में हल्के वजन, उच्च आवृत्ति प्रतिक्रिया, लंबे जीवन, छोटी मात्रा, उच्च त्वरण और उच्च स्थिति सटीकता के फायदे हैं।और सटीक गति नियंत्रण के लिए एक आदर्श विकल्प है.
हमारी सेवाएँ
तकनीकी संकेतकों और विनिर्देशों को अनुकूलित किया जा सकता है
कंपनी की जानकारी
पैकेजिंग और शिपिंग
प्रमाणपत्र
अक्सर पूछे जाने वाले प्रश्न
1. यात्रा: वास्तविक यात्रा, कुल यात्रा की गणना के लिए उपयोग की जाती हैकामूल्य बल.
2गति की दिशाः क्षैतिज या ऊर्ध्वाधर स्थापना 90 डिग्री।
3भार बल:cके विपरीत दिशा में क्षणिकबलपरमोटर, जैसे कि स्प्रिंग्स आदि।
4भार भारः गति के कुल गुणवत्ता भाग, गुणवत्ता स्लाइडर सहित
5गति का प्रकारः 1.बिन्दु से बिन्दु में आवागमन;2.नियम के पारस्परिकता (जैसे स्कैनिंग).
6गति वक्रः 1.एक ट्रैपेज़ोइडल गति वक्र;2.त्रिभुज गति वक्र; 3.सीनस गति वक्र.
