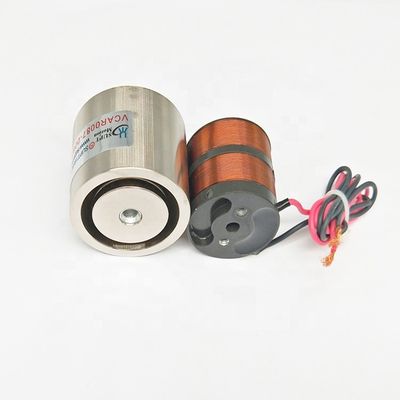

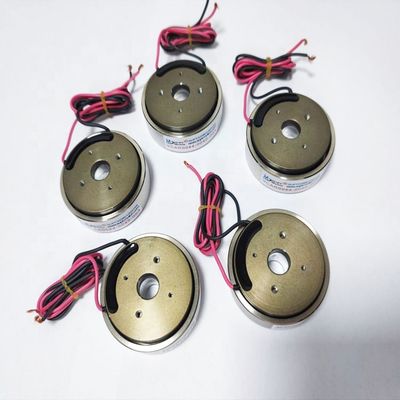

दो आयामी दर्पण मिनी रैखिक एक्ट्यूएटर मोटर के लिए उच्च गति रैखिक मोटर
| उत्पत्ति के प्लेस | जियांगसू, चीन |
|---|---|
| ब्रांड नाम | SUPT |
| प्रमाणन | ce |

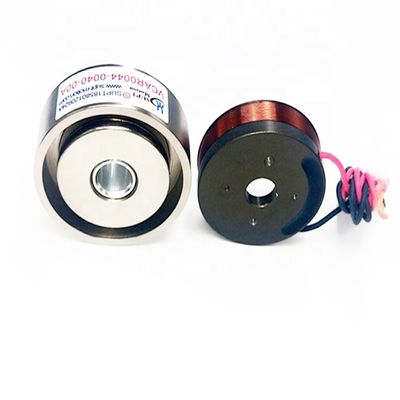

| मॉडल संख्या | VCAR0044-0040-00A |
| न्यूनतम आदेश मात्रा | ≥1 |
| मूल्य | $110.00/pieces |
| पैकेजिंग विवरण | कार्टन और लकड़ी का बक्सा 3डी प्रिंटर मोटर |
| प्रसव के समय | सामान्य 5-7 दिन की डिलीवरी, 3-5 दिन तेज, थोक पर बातचीत करनी होगी |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत योग्य |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| वारंटी | 3 वर्ष | प्रयोग | नाव, कार, इलेक्ट्रिक साइकिल, यूएवी, रोबोट, मेडिकल रेस्पिरेटर, माइक्रोस्कोप, ऑप्टिक्स |
|---|---|---|---|
| प्रकार | माइक्रो मोटर | टॉर्कः | अनुरोध |
| निर्माण | स्थायी चुंबक | विनिमय | ब्रश |
| सुविधा की रक्षा करें | पूरी तरह से संलग्न | स्पीड (आरपीएम) | उच्च गति |
| सतत चालू (ए) | 4.9ए | दक्षता | आईई 1 |
| शिखर बल(एन) | 44 | अधिकतम यात्रा(मिमी) | 4 |
| 3डी प्रिंटर मोटर(वी) | 18.3 | वजन रोटर (किग्रा) | 45 |
| स्टेटर व्यास (मिमी) | 53 | सतत बल(एन) | 16.3 |
| प्रमुखता देना | उच्च गति माइक्रो रैखिक मोटर 44N,दो आयामी दर्पण के लिए सूक्ष्म रैखिक मोटर,मिनी रैखिक एक्ट्यूएटर मोटर 44N |
||
उत्पाद विवरण
दो आयामी दर्पण उच्च गति के लिए माइक्रो रैखिक एक्ट्यूएटर मोटर
उत्पाद का वर्णन:
माइक्रो वॉयस कॉइल मोटर्स दो आयामी (2 डी) दर्पण प्रणालियों में एक उल्लेखनीय अनुप्रयोग पाते हैं, जो विभिन्न ऑप्टिकल और लेजर प्रणालियों के लिए सटीक और त्वरित दर्पण स्थिति को सक्षम करते हैं।ये लघु मोटर्स असाधारण नियंत्रण और सटीकता प्रदान करते हैं, उन्हें लेजर किरणों को निर्देशित करने, ऑप्टिकल पथों को समायोजित करने और संचार प्रणालियों को सुविधाजनक बनाने के लिए आदर्श बनाता है।
एक 2D दर्पण सेटअप में, माइक्रो वॉयस कॉइल मोटर्स को दर्पण संरचना के साथ एकीकृत किया जाता है ताकि दो सपाट दिशाओं में नियंत्रित कोणीय आंदोलनों को सक्षम किया जा सके।यह सटीक गति प्रकाश किरणों के सटीक हेरफेर की अनुमति देती है, ऑप्टिकल सिस्टम के प्रदर्शन में सुधार।
दर्पण संयोजन में दर्पण स्वयं और माइक्रो वॉयस कॉइल मोटर होते हैं। दर्पण आमतौर पर एक हल्का, परावर्तक सतह होता है जो दो लंबवत धुरी के चारों ओर घूम सकता है।माइक्रो वॉयस कॉइल मोटरयह मोटर का कॉइल चुंबकीय क्षेत्र के भीतर स्थित है, जिससे दर्पण की गति को प्रेरित करने के लिए आवश्यक बल उत्पन्न होते हैं।
उदाहरण के लिए, लेजर प्रणालियों में, माइक्रो वॉयस कॉइल मोटर्स बीम स्टीयरिंग में महत्वपूर्ण भूमिका निभाते हैं। जैसे ही मोटर नियंत्रण संकेत प्राप्त करता है, यह दर्पण के अभिविन्यास को समायोजित करता है,प्रभावी रूप से लेजर बीम की दिशा बदल रहा हैयह तकनीक लेजर शो प्रोजेक्टर, लेजर संचार प्रणाली और यहां तक कि लेजर आधारित विनिर्माण प्रक्रियाओं में भी लागू होती है, जहां लेजर बीमों का सटीक नियंत्रण आवश्यक है।
माइक्रोस्कोपी के क्षेत्र में, 2 डी दर्पणों के साथ एकीकृत माइक्रो वॉयस कॉइल मोटर्स उन्नत इमेजिंग तकनीकों में योगदान करते हैं।शोधकर्ताओं को गतिशील रूप से फोकस और प्रकाश कोण समायोजित कर सकते हैं, जिसके परिणामस्वरूप छवि की स्पष्टता और गहराई में सुधार होता है।
2 डी दर्पण प्रणालियों में माइक्रो वॉयस कॉइल मोटर्स की स्थापना और संचालन में सटीक इंजीनियरिंग शामिल है।इंजीनियरों ने मशीनी संरचना को इतनी सावधानी से तैयार किया है कि घर्षण और प्रतिकूल प्रतिक्रिया कम होमोटर के विद्युत कनेक्शन नियंत्रण इलेक्ट्रॉनिक्स के साथ एकीकृत हैं जो आदेशों की व्याख्या करते हैं और मोटर को चलाने के लिए उपयुक्त धाराओं का उत्पादन करते हैं।
विशेषताएं:
- उत्पाद का नाम: वीसीएम वॉयस कॉइल मोटर
- मोटर प्रकारः माइक्रो मोटर
- वारंटी:3 साल
- स्ट्रोक: छोटा
- वजनः हल्का
- संकल्पः उच्च
- स्थिति की सटीकता: उच्च
- कॉइल वॉयस मोटर
तकनीकी मापदंडः
| उत्पाद मॉडल | चोटी बल (एन) |
निरंतर बल 25°C ((N) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिर (V/m/s) |
कॉइल का वजन घ) |
स्टेटर व्यास (मिमी) | लम्बाई (मिमी) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
अनुप्रयोग:
वॉयस कॉइल मोटर एक विशेष प्रकार की प्रत्यक्ष ड्राइव मोटर है। उपयोगिता मॉडल में सरल संरचना, छोटी मात्रा, उच्च गति, उच्च त्वरण, तेज प्रतिक्रिया आदि के फायदे हैं। हाल के वर्षों में, उच्च गति और उच्च परिशुद्धता पोजिशनिंग प्रणाली में सुधार और आवाज कॉइल मोटर प्रौद्योगिकी के तेजी से विकास के साथ,आवाज कॉइल मोटर न केवल व्यापक रूप से सटीक स्थिति प्रणाली जैसे डिस्क में प्रयोग किया जाता है, लेजर डिस्क पोजिशनिंग, आदि , उच्च त्वरण के कई विभिन्न रूपों में, उच्च आवृत्ति उत्तेजना का भी व्यापक रूप से उपयोग किया गया है। जैसेः ऑप्टिकल प्रणाली में लेंस पोजिशनिंग,मैकेनिक काउंटी में बहु-समन्वय पोजिशनिंग प्लेटफॉर्म, सटीक इलेक्ट्रो।
हमारी सेवाएँ
तकनीकी संकेतकों और विनिर्देशों को अनुकूलित किया जा सकता है
संतोषजनक बिक्री के बाद सेवा
कंपनी की जानकारी
प्रमाणपत्र
अक्सर पूछे जाने वाले प्रश्न
1. यात्रा: वास्तविक यात्रा, कुल यात्रा की गणना के लिए उपयोग की जाती हैकामूल्य बल.
2गति की दिशाः क्षैतिज या ऊर्ध्वाधर स्थापना 90 डिग्री।
3भार बल:cके विपरीत दिशा में क्षणिकबलपरमोटर, जैसे कि स्प्रिंग्स आदि।
4भार भारः गति के कुल गुणवत्ता भाग, गुणवत्ता स्लाइडर सहित
5गति का प्रकारः 1.बिन्दु से बिन्दु में आवागमन;2.नियम के पारस्परिकता (जैसे स्कैनिंग).
6गति वक्रः 1.एक ट्रैपेज़ोइडल गति वक्र;2.त्रिभुज गति वक्र; 3.सीनस गति वक्र.
