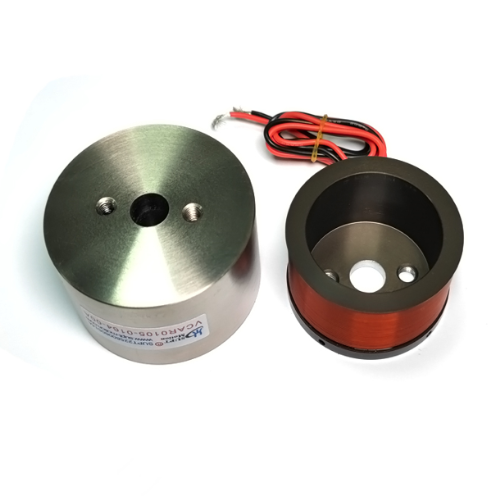

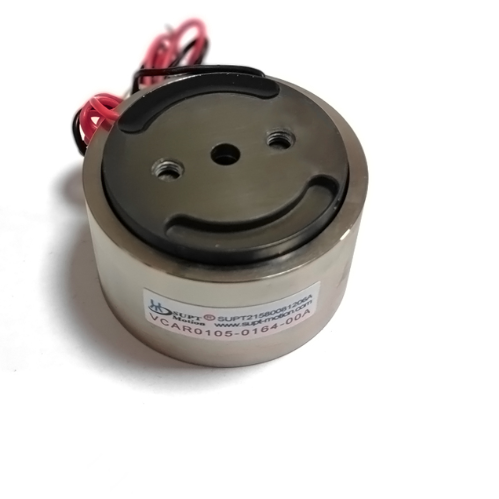

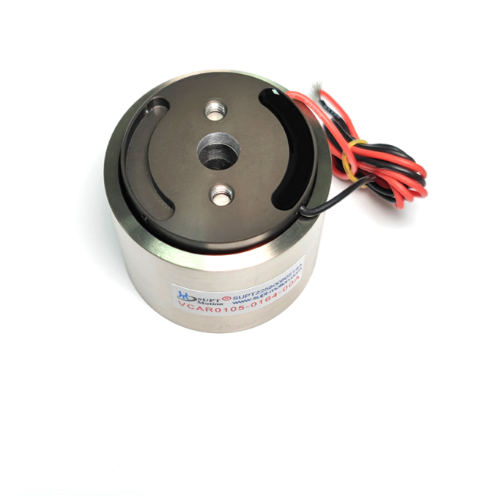

स्वचालित उपकरण के लिए 105N थ्रस्ट हाई रिस्पांस बेलनाकार वॉयस कॉइल मोटर्स
| उत्पत्ति के प्लेस | सूज़ौ, चीन |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | CE, ISO9001 |
| मॉडल संख्या | VCAR0105-0164-00A |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | $60-$120 / Piece |
| पैकेजिंग विवरण | एंटी-स्टैटिक फोम इंसर्ट, एक्सपोर्ट-ग्रेड नालीदार कार्टन के साथ SUPT MOTION ब्रांडेड बॉक्स |
| प्रसव के समय | नमूनों के लिए 3-5 दिन, थोक ऑर्डर के लिए 15-25 दिन |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | प्रति माह 5000 टुकड़े |
उत्पाद विवरण
| मॉडल संख्या | VCAR0105-0164-00A | मोटर प्रकार | बेलनाकार वॉयस कॉइल मोटर |
|---|---|---|---|
| चरम बल | 105एन | निरंतर बल | 35.4एन |
| कुल स्ट्रोक | 16.4 मिमी | अधिकतम वोल्टेज | 20.1V डीसी |
| बैक ईएमएफ स्थिरांक | 11.5 वी/एम/एस | कुंडल वजन | 150 ग्राम |
| स्टेटर व्यास | 60.4 मिमी | कुल लंबाई | 40.4 मिमी |
| इन्सुलेशन वर्ग | कक्षा एच | ||
| प्रमुखता देना | त्वरित प्रतिक्रिया आवाज कॉइल मोटर,1ms यांत्रिक समय निरंतर,उच्च त्वरण रैखिक गति |
||
उत्पाद विवरण
उत्पाद अवलोकन
VCAR0105-0164-00A एक बेलनाकार वॉयस-कॉइल मोटर है जिसे विशेष रूप से उच्च-गति गति नियंत्रण के लिए डिज़ाइन किया गया है। यह गति श्रृंखला में बिना किसी गियर, बेल्ट या लीड स्क्रू के, रैखिक थ्रस्ट में विद्युत प्रवाह को सीधे परिवर्तित करने के लिए मूविंग-कॉइल सिद्धांत का उपयोग करता है। यह डायरेक्ट-ड्राइव डिज़ाइन बैकलैश और यांत्रिक अनुपालन को समाप्त करता है, जिससे मोटर लगभग एक मिलीसेकंड के भीतर तेजी से गति बढ़ा सकती है और लक्ष्य स्थिति पर स्थिर हो सकती है।
यह वॉयस कॉइल एक्चुएटर 20.1 V DC पर रेट किया गया है, 105 N का पीक थ्रस्ट प्रदान करता है, और इसमें 16.4 mm का कुल स्ट्रोक है, जो इसे शॉर्ट-स्ट्रोक, हाई-स्पीड पोजिशनिंग कार्यों के लिए उपयुक्त बनाता है। एक उच्च-ऊर्जा नियोडिमियम चुंबक असेंबली और एक कम-द्रव्यमान कॉइल को बेलनाकार आवास के भीतर एकीकृत किया गया है, जिससे कम मूविंग मास और उच्च त्वरण बनाए रखा जाता है।
प्रत्येक इकाई को सभी इकाइयों में सुसंगत बल आउटपुट सुनिश्चित करने के लिए सख्त प्रक्रिया नियंत्रण के तहत वाइंड और संतुलित किया जाता है। लचीले माउंटिंग विकल्प और फ्री-हैंडिंग लीड OEM एकीकरण को सरल बनाते हैं। वॉयस कॉइल मोटर सरल वर्तमान कमांड स्वीकार करती है और पूरे स्ट्रोक रेंज में सुचारू, नियंत्रणीय बल उत्पन्न करती है, जिससे सर्वो ट्यूनिंग सरल और सहज हो जाती है।
समाधान
कई स्वचालित उपकरणों में धीमी और अप्रत्यक्ष ड्राइव सिस्टम के कारण लंबे चक्र समय का अनुभव होता है। गियरबॉक्स के माध्यम से जुड़े रोटेटिंग मोटर बैकलैश, घर्षण और परावर्तित जड़ता उत्पन्न करते हैं, जो प्रतिक्रिया समय को धीमा करते हैं और सटीक पोजिशनिंग को कठिन बनाते हैं।
यह वॉयस-कॉइल मोटर लोड पर सीधे बल लगाकर इस समस्या का समाधान करती है। चूंकि मूविंग कॉइल कभी भी स्टेटर के संपर्क में नहीं आती है, इसलिए कोई कॉगिंग प्रभाव, हिस्टैरिसीस या यांत्रिक बैकलैश नहीं होता है; परिणामस्वरूप, स्टेप कमांड को लगभग एक मिलीसेकंड के भीतर बिना किसी दोलन के निष्पादित और स्थिर किया जा सकता है।
बल वर्तमान के समानुपाती होता है, जिससे त्वरण और मंदी वक्र डिजाइन करने और दोहराने में आसान होते हैं। कम मूविंग मास चक्रीय संचालन के दौरान ऊर्जा की खपत को भी कम करता है। थ्रूपुट-उन्मुख अनुप्रयोगों के लिए, यह गति और स्थिरीकरण समय को छोटा करने और उपकरण उत्पादकता में सुधार करने का एक व्यावहारिक तरीका है। चूंकि बेल्ट टेंशनिंग, कपलिंग अलाइनमेंट या गियरबॉक्स स्नेहन की आवश्यकता नहीं होती है, इसलिए यह डायरेक्ट-ड्राइव दृष्टिकोण रखरखाव को भी सरल बनाता है।
विनिर्देश
| पैरामीटर | मान |
|---|---|
| उत्पाद मॉडल | VCAR0105-0164-00A |
| मोटर प्रकार | बेलनाकार वॉयस कॉइल मोटर |
| पीक फोर्स | 105N |
| 25 डिग्री सेल्सियस पर निरंतर बल | 35.4N |
| कुल स्ट्रोक | 16.4 मिमी |
| अधिकतम वोल्टेज | 20.1V DC |
| बैक ईएमएफ स्थिरांक | 11.5 V/m/s |
| बल संवेदनशीलता | 11.5 N/A |
| कॉइल का वजन | 150 ग्राम |
| स्टेटर व्यास | 60.4 मिमी |
| समग्र लंबाई | 40.4 मिमी |
| इन्सुलेशन वर्ग | वर्ग एच |
| Pउत्पाद मॉडल | पीक फोर्स (N) |
Cनिरंतर बल 25 डिग्री सेल्सियस पर (N) |
Tकुल स्ट्रोक (मिमी) |
Mअधिकतम वोल्टेज (V) |
Bबैक ईएमएफ स्थिरांक (V/m/s) |
Wकॉइल का वजन (ग्राम) |
Sस्टेटर व्यास(मिमी) | Tलंबाई (मिमी) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | 6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
अनुप्रयोग
यह वॉयस कॉइल एक्चुएटर पिक-एंड-प्लेस मैकेनिज्म, सेमीकंडक्टर प्रोसेसिंग, डिस्पेंसिंग सिस्टम, हाई-स्पीड सॉर्टिंग, वाल्व एक्चुएशन, ऑप्टिकल फोकसिंग और वाइब्रेशन टेस्टिंग जैसे अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है। रोबोटिक्स में, यह हल्के ग्रिपर फिंगर्स और कलाई की गति को संचालित करता है, जिन्हें सेंसर फीडबैक पर तेजी से प्रतिक्रिया देनी चाहिए।
बेलनाकार वॉयस कॉइल मोटर एक्टिव डैम्पिंग और अन्य शॉर्ट-स्ट्रोक मोशन अनुप्रयोगों के लिए भी अच्छी तरह से अनुकूल हैं, जिनमें तेजी से त्वरण और सुचारू स्थिर-अवस्था संचालन की आवश्यकता होती है। इस वॉयस कॉइल एक्चुएटर का उपयोग एक्टिव वाइब्रेशन कैंसिलेशन और हाई-स्पीड टूल सर्वो सिस्टम में भी किया जाता है, जिनमें सब-मिलीसेकंड रेंज में बल प्रतिक्रिया समय की आवश्यकता होती है।
अक्सर पूछे जाने वाले प्रश्न
प्र: इस मोटर का सेवा जीवन क्या है?
उ: मोटर में कोई ब्रश और कोई स्लाइडिंग इलेक्ट्रिकल संपर्क नहीं है। एकमात्र चलने वाला हिस्सा लीनियर बेयरिंग द्वारा समर्थित कॉइल असेंबली है, इसलिए सेवा जीवन आमतौर पर दसियों मिलियन चक्रों में मापा जाता है।
प्र: क्या बल, स्ट्रोक और वोल्टेज को अनुकूलित किया जा सकता है?
उ: हाँ। SUPT MOTION कस्टम वाइंडिंग, 1 मिमी से 60 मिमी तक के स्ट्रोक और 0.5 N से 3000 N तक के पीक फोर्स प्रदान करता है। अपनी गति प्रोफ़ाइल प्रदान करें और हम एक उपयुक्त डिज़ाइन का मिलान करेंगे।
प्र: मुझे कौन सा ड्राइवर उपयोग करना चाहिए?
उ: पोजीशन फीडबैक के साथ करंट-मोड सर्वो ड्राइव की सिफारिश की जाती है। हम एक पूर्ण प्लग-एंड-प्ले समाधान के लिए एक मिलान ड्राइवर और कंट्रोलर की आपूर्ति कर सकते हैं।
प्र: क्या मोटर को एनकोडर की आवश्यकता है?
उ: क्लोज्ड लूप पोजीशन कंट्रोल के लिए एनकोडर की सिफारिश की जाती है। बल या वेग नियंत्रण के लिए, केवल एक करंट-मोड ड्राइवर पर्याप्त है।
