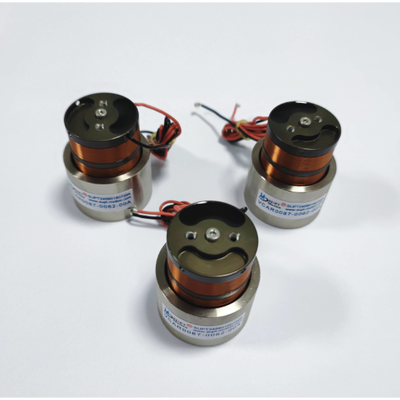

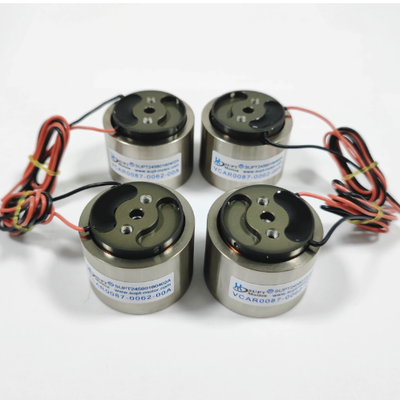

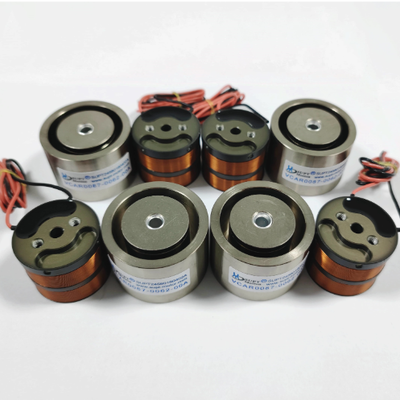

वीसीएआर0087-0062-00ए वॉयस कॉइल मोटर 87एन पीक फोर्स 6.2मिमी स्ट्रोक हाई स्पीड
| उत्पत्ति के प्लेस | सूज़ौ, चीन |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | CE, ISO9001 |
| मॉडल संख्या | VCAR0087-0062-00A |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | USD 60-150 / Piece |
| पैकेजिंग विवरण | एंटी-स्टैटिक फोम सुरक्षा के साथ निर्यात-ग्रेड कार्टन |
| प्रसव के समय | नमूनों के लिए 3-5 कार्य दिवस, उत्पादन के लिए 7-15 कार्य दिवस |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | प्रति माह 5000 टुकड़े |
उत्पाद विवरण
| मोटर प्रकार | बेलनाकार वॉयस कॉइल मोटर | चरम बल | 87 एन |
|---|---|---|---|
| 25 C पर सतत बल | 21.67 एन | कुल स्ट्रोक | 6.2 मिमी |
| वोल्टेज | 34.5 वी | बैक ईएमएफ | 12.7 वी/एम/एस |
| मूवर वजन | 45.2 ग्राम | स्टेटर व्यास | 43.1 मिमी |
| लंबाई | 34.9 मिमी | ड्राइव मोड | डायरेक्ट ड्राइव, जीरो बैकलैश |
| गारंटी | 12 महीने | ||
| प्रमुखता देना | 87एन पीक फोर्स हाई स्पीड ऑपरेशन,6.2मिमी शॉर्ट स्ट्रोक फास्ट रिस्पांस,डायरेक्ट ड्राइव जीरो बैकलैश एक्चुएटर |
||
उत्पाद विवरण
उत्पाद का अवलोकन
VCAR0087-0062-00A SUPT MOTION की VCAR श्रृंखला में एक उच्च गति वाले बेलनाकार आवाज-कोइल मोटर है जो केवल 6.2 मिमी के एक छोटे स्ट्रोक पर 87 N तक का पीक थ्रस्ट प्रदान करता है।अत्यधिक उच्च बल घनत्व और एक अत्यंत कम स्ट्रोक के संयोजन इस मोटर उच्च गति संचालन के लिए एक उत्कृष्ट विकल्प बनाता है, उच्च आवृत्ति प्रतिक्रिया, और उच्च आवृत्ति पारस्परिक कार्यों, यह विशेष रूप से अनुप्रयोगों के लिए उपयुक्त है जो छोटी दूरी पर उच्च बल के तेजी से आवेदन की आवश्यकता है।
चूंकि यह आवाज कॉइल मोटर एक प्रत्यक्ष ड्राइव आवाज कॉइल सिद्धांत का उपयोग करता है, यह गियर या लीड शिकंजा की आवश्यकता के बिना एक ठहराव से चरम जोर का पूरा 87 एन प्रदान कर सकता है,इस प्रकार प्रतिकूल प्रतिक्रिया के प्रभावों को समाप्त करना, अनुपालन, या घर्षण. केवल 45.2 ग्राम वजन, चल-कोइल विधानसभा, एक शक्तिशाली चुंबकीय सर्किट के साथ संयुक्त,वायुगतिक सिलेंडरों या विद्युत चुम्बकीय एक्ट्यूएटरों द्वारा प्राप्त किए जाने वाले त्वरण स्तरों से बहुत अधिक त्वरण उत्पन्न करता है, जबकि पूरे आंदोलन के दौरान सटीक धक्का नियंत्रण बनाए रखा।
43.1 मिमी के स्टेटर व्यास और 34.9 मिमी की लंबाई के साथ, इसमें एक मजबूत और कॉम्पैक्ट फॉर्म फैक्टर है जो स्वचालित उपकरणों में आसानी से एकीकरण की अनुमति देता है।मोटर में ब्रशलेस डिजाइन है, रखरखाव मुक्त है और चुपचाप काम करता है, लाखों चक्रों के डिजाइन जीवन के साथ। प्रत्येक इकाई आईएसओ 9001 गुणवत्ता प्रणाली के तहत निर्मित है, सीई प्रमाणित है,और बल के व्यापक परीक्षण से गुजरता है, स्ट्रोक, और शिपमेंट से पहले विद्युत विशेषताओं.
VCAR0087-0062-00A एक बड़े व्यास के चुंबकीय सर्किट और अनुकूलित कॉइल ज्यामिति के माध्यम से उच्च बल घनत्व प्राप्त करता है,यह उच्च नियंत्रण प्रदान करते हुए कई लघु-स्ट्रोक अनुप्रयोगों में वायवीय सिलेंडर और सोलेनोइड एक्ट्यूएटर को बदलने में सक्षम बनाता है34.5 वी का नामित वोल्टेज एक कॉम्पैक्ट ड्राइवर डिजाइन का समर्थन करता है, जबकि कम चलती द्रव्यमान प्रभावी रूप से उच्च चक्र आवृत्तियों पर भी यांत्रिक सदमे और कंपन को दबाता है।इसके मजबूत निर्माण और वैकल्पिक सील कॉइल के साथ, यह आवाज कॉइल मोटर प्रयोगशाला और उत्पादन फर्श दोनों वातावरण के लिए उपयुक्त है।
विनिर्देश
| मॉडल | VCAR0087-0062-00A |
| मोटर प्रकार | सिलेंडरिक वॉयस कॉइल मोटर (VCAR सीरीज) |
| चोटी बल | 87 N |
| 25 °C पर निरंतर बल | 21.67 एन |
| कुल स्ट्रोक | 6.2 मिमी |
| वोल्टेज | 34.5 वी |
| बैक ईएमएफ | 12.7 V/m/s |
| मोवर वजन | 45.2 ग्राम |
| स्टेटर व्यास | 43.1 मिमी |
| लम्बाई | 34.9 मिमी |
मुख्य डिजाइन विशेषताएं: 6.2 मिमी के छोटे स्ट्रोक में 87 एन पीक बल; प्रत्यक्ष ड्राइव और शून्य बैकलैश के साथ उच्च गति संचालन; तेजी से साइकिल चलाने के लिए उच्च आवृत्ति प्रतिक्रिया; कॉम्पैक्ट 43.1 मिमी व्यास;रखरखाव मुक्त ब्रशलेस निर्माण.
आवेदन
VCAR0087-0062-00A की उच्च गति और लघु स्ट्रोक विशेषताएं इसे मांग वाले अनुप्रयोगों के लिए आदर्श बनाती हैं, जिनमें शामिल हैंः
- उच्च गति वाले छँटाई, स्टैम्पिंग और नाइटिंग सहायता तंत्र
- विश्वसनीयता सत्यापन के लिए कंपन और झटके परीक्षण प्रणाली
- परिशुद्धता उपकरण के लिए सक्रिय शमन और कंपन पृथक्करण
- उच्च आवृत्ति आनुपातिक वाल्व और इंजेक्टर क्रिया
- उच्च परिशुद्धता मशीनिंग में तेज उपकरण सर्वो और सतह संरचना
- ऑटोमोटिव घटकों का परीक्षण, स्विचगियर और रिले एक्ट्यूएशन
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: उच्च गति वाली लघु गति की गति के लिए वायवीय सिलेंडर के स्थान पर एक आवाज कॉइल मोटर क्यों चुनें?
एक आवाज कॉइल मोटर सटीक बल और स्थिति नियंत्रण प्रदान करता है, कोई वायु आपूर्ति आवश्यकता नहीं, कोई चिपकने वाला नहीं, और बहुत अधिक प्रतिक्रिया दर और दोहराव प्रदान करता है।यह न्युमेटिक की तुलना में भी अधिक शांत और ऊर्जा कुशल है.
Q2: VCAR0087-0062-00A किस अधिकतम त्वरण को प्राप्त कर सकता है?
87 एन के चरम बल और 45.2 ग्राम के मोटर के साथ, नो-लोड पीक त्वरण बेहद उच्च है। प्राप्त त्वरण कुल चलती द्रव्यमान और चालक की वर्तमान क्षमता पर निर्भर करता है;हमारे इंजीनियर आवश्यक चालक वोल्टेज सहित एक विस्तृत गतिशील विश्लेषण प्रदान कर सकते हैं, वर्तमान और त्वरण प्रोफ़ाइल आपके सटीक भार द्रव्यमान और गति चक्र के लिए।
प्रश्न 3: क्या इस मोटर का उपयोग निरंतर उच्च आवृत्ति चक्र के लिए किया जा सकता है?
हाँ, 25 डिग्री सेल्सियस पर 21.67 एन के निरंतर बल के दायरे के भीतर।हम कॉइल तापमान की निगरानी करने की सलाह देते हैं और उच्च निरंतर रेटिंग या शीतलन विकल्पों के साथ मॉडल की आपूर्ति कर सकते हैं.
Q4: किस ड्राइव वोल्टेज और वर्तमान की आवश्यकता है?
नाममात्र वोल्टेज 34.5 V है। ड्राइवर को आवश्यक बल उत्पन्न करने के लिए पर्याप्त पीक करंट की आपूर्ति करनी चाहिए; हम ड्राइवर साइजिंग के लिए सटीक मोटर निरंतर और प्रतिरोध मान प्रदान करेंगे।
Q5: क्या आप कस्टम बल या स्ट्रोक संस्करण प्रदान करते हैं?
हां, वीसीएआर श्रृंखला 0.7 एन से 1351 एन तक पीक बल और 63 मिमी तक के स्ट्रोक को कवर करती है। संशोधित बल, स्ट्रोक, केबलिंग और माउंटिंग के साथ कस्टम संस्करण अनुरोध पर उपलब्ध हैं।
