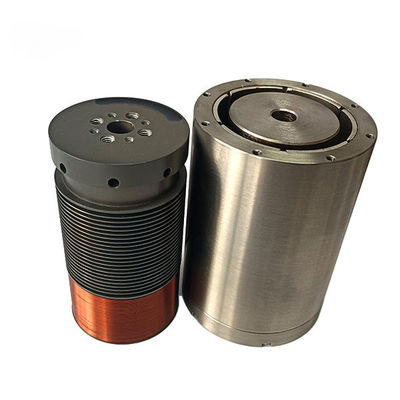

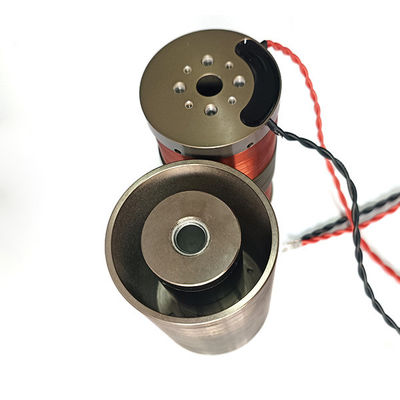

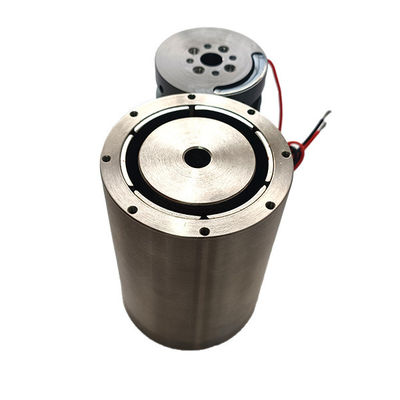

VCAR0022-0448-00A आवाज कॉइल मोटर 22N पीक बल 44.8 मिमी स्ट्रोक व्यापक गति रेंज
| उत्पत्ति के प्लेस | सूज़ौ, चीन |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | CE, ISO9001 |
| मॉडल संख्या | VCAR0022-0448-00A |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | USD 90-180 / Piece |
| पैकेजिंग विवरण | एंटी-स्टैटिक फोम सुरक्षा के साथ निर्यात-ग्रेड कार्टन |
| प्रसव के समय | नमूनों के लिए 3-5 कार्य दिवस, उत्पादन के लिए 7-15 कार्य दिवस |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | प्रति माह 5000 टुकड़े |
उत्पाद विवरण
| मोटर प्रकार | बेलनाकार वॉयस कॉइल मोटर | चरम बल | 22 एन |
|---|---|---|---|
| 25 C पर सतत बल | 11.4 एन | कुल स्ट्रोक | 44.8 मिमी |
| वोल्टेज | 14.3 वी | बैक ईएमएफ | 4.0 वी/एम/एस |
| मूवर वजन | 52 ग्राम | स्टेटर व्यास | 48 मिमी |
| लंबाई | 75.7 मिमी | ड्राइव मोड | डायरेक्ट ड्राइव, जीरो बैकलैश |
| गारंटी | 12 महीने | ||
| प्रमुखता देना | 44.8 मिमी स्ट्रोक वाइड स्पीड रेंज,22एन पीक फोर्स हाई स्पीड ऑपरेशन,सटीक वेग नियंत्रण रैखिक एक्ट्यूएटर |
||
उत्पाद विवरण
उत्पाद अवलोकन
VCAR0022-0448-00A SUPT MOTION’s VCAR श्रृंखला में एक वाइड-स्पीड-रेंज सिलिंड्रिकल वॉयस-कॉइल मोटर है। 25 डिग्री सेल्सियस पर, यह 44.8 मिमी तक का कुल स्ट्रोक, 22 एन तक का पीक थ्रस्ट और 11.4 एन का निरंतर थ्रस्ट प्रदान करता है। वॉयस कॉइल मोटर का यह मॉडल विशेष रूप से लीनियर मोशन सिस्टम के लिए डिज़ाइन किया गया है, जो अल्ट्रा-स्लो क्रीपिंग स्पीड से लेकर हाई-स्पीड रेसिप्रोकेटिंग मोशन तक स्मूथ ऑपरेशन को सक्षम बनाता है, जबकि पूरे स्ट्रोक रेंज में सटीक स्पीड कंट्रोल प्रदान करता है।
वॉयस कॉइल मोटर स्वाभाविक रूप से एक विस्तृत गति सीमा पर काम करने में सक्षम होती हैं क्योंकि थ्रस्ट कॉइल करंट के समानुपाती और गति से स्वतंत्र होता है। बॉल स्क्रू और बेल्ट ड्राइव के विपरीत, यह घर्षण, बैकलैश और यांत्रिक अनुनाद में भिन्नता से मुक्त है जो गति सीमा को सीमित करते हैं। नतीजतन, VCAR0022-0448-00A आराम की स्थिति में, कम गति पर और उच्च गति पर समान बल आउटपुट प्रदान करता है - डिस्पेंसिंग, कोटिंग और स्कैनिंग जैसी गति-संवेदनशील प्रक्रियाओं के लिए एक निर्णायक लाभ।
48 मिमी के स्टेटर व्यास और 75.7 मिमी की लंबाई के साथ, यह एक्चुएटर एक मजबूत निर्माण की सुविधा देता है, जबकि चलती द्रव्यमान को केवल 52 ग्राम तक रखता है। डायरेक्ट-ड्राइव सिद्धांत क्लोज्ड-लूप नियंत्रण के तहत उच्च डायनामिक कठोरता, तेज प्रतिक्रिया और माइक्रोन-स्तरीय दोहराव सुनिश्चित करता है। प्रत्येक वॉयस कॉइल मोटर ISO 9001 मानकों के अनुसार निर्मित होती है और CE-प्रमाणित होती है; सभी इकाइयों को शिपमेंट से पहले थ्रस्ट, प्रतिरोध और इन्सुलेशन प्रदर्शन के लिए गुणवत्ता परीक्षण से गुजरना पड़ता है।
अपने लंबे स्ट्रोक के अलावा, VCAR0022-0448-00A उत्कृष्ट बल रैखिकता की सुविधा देता है, क्योंकि कॉइल पूरे स्ट्रोक में एक सावधानीपूर्वक अनुकूलित चुंबकीय क्षेत्र के भीतर काम करता है। नतीजतन, हर स्थिति में अनुमानित बल आउटपुट प्राप्त होता है, जो मल्टी-एक्सिस मशीन टूल्स में सर्वो ट्यूनिंग को बहुत सरल बनाता है और कंटूर सटीकता में सुधार करता है। इस एक्चुएटर को फ्री-हैंडिंग लीड्स, कनेक्टर्स या कस्टम-लेंथ केबल से लैस किया जा सकता है, और मोटर ड्राइविंग बल प्रदान करते हुए बाहरी भार का समर्थन करने के लिए वैकल्पिक लीनियर गाइड को शामिल कर सकता है।
विनिर्देश
| मॉडल | VCAR0022-0448-00A |
| मोटर प्रकार | सिलिंड्रिकल वॉयस कॉइल मोटर (VCAR सीरीज) |
| पीक फोर्स | 22 एन |
| 25 डिग्री सेल्सियस पर निरंतर बल | 11.4 एन |
| कुल स्ट्रोक | 44.8 मिमी |
| वोल्टेज | 14.3 वी |
| बैक ईएमएफ | 4.0 वी/एम/एस |
| मूवर वजन | 52 ग्राम |
| स्टेटर व्यास | 48 मिमी |
| लंबाई | 75.7 मिमी |
मुख्य डिजाइन विशेषताएं: 44.8 मिमी स्ट्रोक जो क्रीप से लेकर उच्च गति तक की एक विस्तृत गति सीमा को कवर करता है; 11.4 एन निरंतर बल के साथ 22 एन पीक बल; शून्य बैकलैश और कोई कॉगिंग के साथ डायरेक्ट ड्राइव; सटीक वेग और स्थिति नियंत्रण; रखरखाव-मुक्त ब्रशलेस संरचना।
अनुप्रयोग
VCAR0022-0448-00A की विस्तृत गति सीमा और लंबा स्ट्रोक इसे निम्नलिखित अनुप्रयोगों के लिए पूरी तरह से उपयुक्त बनाते हैं:
- स्वचालित डिस्पेंसिंग, कोटिंग और ग्लूइंग मशीनें जिन्हें समान वेग की आवश्यकता होती है
- पैकेजिंग, लेबलिंग और कार्टनिंग उपकरण चर गति प्रोफाइल के साथ
- तन्यता, संपीड़न और थकान चक्र के लिए सामग्री परीक्षण मशीनें
- सटीक छँटाई, ग्रेडिंग और निरीक्षण कन्वेयर
- प्रयोगशाला स्वचालन और तरल हैंडलिंग सिस्टम
- प्रिंटिंग, स्कैनिंग और लेजर मार्किंग स्टेज मिश्रित धीमी और तेज चाल के साथ
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: यह मोटर क्या गति सीमा प्राप्त कर सकती है?
मोटर ड्राइवर वोल्टेज और लोड के आधार पर लगभग शून्य क्रीप गति से लेकर कई सौ मिलीमीटर प्रति सेकंड तक काम कर सकती है। क्योंकि वॉयस कॉइल बल करंट-नियंत्रित और गति-स्वतंत्र होता है, वेग पूरे 44.8 मिमी स्ट्रोक में स्थिर रहता है। आपके विशिष्ट लोड और मोशन प्रोफाइल के लिए, हम त्वरण, स्थिरीकरण समय और आवश्यक ड्राइवर करंट सहित एक गतिशील गणना प्रदान कर सकते हैं।
प्रश्न 2: इतने लंबे स्ट्रोक के साथ पोजिशनिंग सटीकता कैसे प्राप्त की जाती है?
हम वांछित रिज़ॉल्यूशन वाले लीनियर एनकोडर के साथ-साथ स्थिति और वेग लूप वाले सर्वो ड्राइवर की सलाह देते हैं। डायरेक्ट-ड्राइव, जीरो-बैकलैश निर्माण यह सुनिश्चित करता है कि कमांडेड स्थिति यांत्रिक बहाव के बिना बनी रहे।
प्रश्न 3: क्या स्ट्रोक को अनुकूलित किया जा सकता है?
हाँ, VCAR श्रृंखला विभिन्न फ्रेम आकारों में 1 मिमी से लेकर 60 मिमी से अधिक तक के स्ट्रोक प्रदान करती है। वॉल्यूम अनुप्रयोगों के लिए कस्टम स्ट्रोक, बल स्तर और यांत्रिक इंटरफेस विकसित किए जा सकते हैं।
प्रश्न 4: ड्यूटी चक्र और थर्मल व्यवहार क्या है?
25 डिग्री सेल्सियस पर 11.4 एन की निरंतर बल रेटिंग सुरक्षित निरंतर ड्यूटी को परिभाषित करती है। उच्च बल या लंबी ड्यूटी के लिए, हम थर्मल प्रबंधन विकल्प जोड़ सकते हैं या VCAR परिवार से एक बड़ा मॉडल सुझा सकते हैं।
प्रश्न 5: डिलीवरी में कितना समय लगता है?
नमूना ऑर्डर 3 से 5 कार्य दिवसों के भीतर शिप हो जाते हैं, और उत्पादन ऑर्डर 7 से 15 कार्य दिवसों के भीतर शिप हो जाते हैं। मूल्यांकन के लिए MOQ 1 पीस है।
