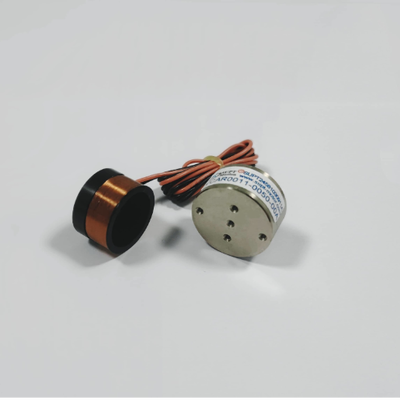

वीसीएआर0011-0050-00ए वॉयस कॉइल मोटर 11.4एन पीक फोर्स 5मिमी स्ट्रोक हाई एक्सेलेरेशन
| उत्पत्ति के प्लेस | सूज़ौ, चीन |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | CE, ISO9001 |
| मॉडल संख्या | VCAR0011-0050-00A |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | USD 25-60 / Piece |
| पैकेजिंग विवरण | एंटी-स्टैटिक फोम सुरक्षा के साथ निर्यात-ग्रेड कार्टन |
| प्रसव के समय | नमूनों के लिए 3-5 कार्य दिवस, उत्पादन के लिए 7-15 कार्य दिवस |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | प्रति माह 5000 टुकड़े |
उत्पाद विवरण
| मोटर प्रकार | बेलनाकार वॉयस कॉइल मोटर | चरम बल | 11.4 एन |
|---|---|---|---|
| 25 C पर सतत बल | 2.1 एन | कुल स्ट्रोक | 5 मिमी |
| वोल्टेज | 11.8 वी | बैक ईएमएफ | 3.0 वी/एम/एस |
| मूवर वजन | 11.2 ग्राम | स्टेटर व्यास | 24 मिमी |
| लंबाई | 17.2 मिमी | ड्राइव मोड | डायरेक्ट ड्राइव, जीरो बैकलैश |
| गारंटी | 12 महीने | ||
| प्रमुखता देना | 11.4एन पीक फोर्स हाई एक्सेलेरेशन,हाई फ्रीक्वेंसी रिस्पांस शॉर्ट स्ट्रोक,लाइटवेट 11.2 ग्राम मूविंग कॉइल |
||
उत्पाद विवरण
उत्पाद का अवलोकन
VCAR0011-0050-00A SUPT MOTION VCAR श्रृंखला में एक उच्च त्वरण बेलनाकार आवाज कॉइल मोटर है, जो विशेष रूप से तेजी से स्टार्टअप, तेजी से स्थिरता,और निरंतर उच्च आवृत्ति प्रतिक्रिया25 डिग्री सेल्सियस पर, यह मॉडल 11.4 एन का पीक थ्रस्ट और 2.1 एन का निरंतर थ्रस्ट प्रदान करता है। इसका हल्के वजन वाला चलती-कोइल असेंबली, जिसका वजन केवल 11.2 ग्राम है, थ्रस्ट-टू-मास अनुपात बेहद उच्च प्रदान करता है,मोटर को मिलीसेकंड के मामले में अपनी लक्ष्य गति तक पहुंचने में सक्षम बनाता है.
रैखिक गति में परिवर्तित पारंपरिक घूर्णी मोटर्स के विपरीत, बेलनाकार आवाज कॉइल मोटर्स कॉइल धारा और स्थायी चुंबकीय क्षेत्र के बीच बातचीत के माध्यम से सीधे जोर उत्पन्न करते हैं।इन मोटर्स को गियरबॉक्स की आवश्यकता नहीं है, युग्मन, या लीड शिकंजा, जिसका अर्थ है शून्य प्रतिक्रिया, शून्य cogging प्रभाव, और वस्तुतः कोई hysteresis.वे असाधारण रूप से चिकनी गति देते हैं, उच्च आवृत्ति प्रतिक्रिया, और माइक्रोमीटर स्तर पर दोहराई जाने वाली स्थिति सटीकता।
VCAR0011-0050-00A 5 मिमी का कुल स्ट्रोक प्रदान करता है, जिससे यह लघु-स्ट्रोक, उच्च-गति पिक-एंड-प्लेस, फोकस, स्कैनिंग और दोलन कार्यों के लिए आदर्श है।एक कॉम्पैक्ट स्टेटर व्यास 24 मिमी और लंबाई 17 के साथ.2 मिमी, यह आसानी से अंतरिक्ष सीमित मशीन मॉड्यूल में एकीकृत किया जा सकता है। यह मोटर एक ब्रशलेस डिजाइन है, रखरखाव मुक्त है, अत्यंत कम शोर और न्यूनतम गर्मी उत्पादन के साथ काम करता है,और आईएसओ 9001 मानकों के अनुसार निर्मित और सीई-प्रमाणित है, औद्योगिक वातावरण में विश्वसनीय संचालन सुनिश्चित करता है।
आवाज-कोइल मोटर में एक सटीक घुमावदार तांबे की कॉइल शामिल है जो उच्च ऊर्जा दुर्लभ पृथ्वी चुंबकीय सर्किट के भीतर चलता है, ब्रश, कम्यूटेशन इलेक्ट्रॉनिक्स,या यांत्रिक ट्रांसमिशन तंत्रयह सरल लेकिन मजबूत निर्माण न केवल विफलता बिंदुओं को कम करता है, बल्कि यह भी सुनिश्चित करता है कि आउटपुट बल लागू करंट के आनुपातिक है,डिजाइनरों को एक अनुमानित और आसानी से नियंत्रित actuator प्रदान करना. एक उपयुक्त रैखिक एम्पलीफायर और स्थिति प्रतिक्रिया के साथ संयुक्त होने पर, VCAR0011-0050-00A बल नियंत्रण, गति नियंत्रण, या सटीक बिंदु से बिंदु स्थिति मोड के लिए कॉन्फ़िगर किया जा सकता है,आवेदन आवश्यकताओं के आधार पर.
विनिर्देश
| मॉडल | VCAR0011-0050-00A |
| मोटर प्रकार | सिलेंडरिक वॉयस कॉइल मोटर (VCAR सीरीज) |
| चोटी बल | 11.4 N |
| 25 °C पर निरंतर बल | 2.1 N |
| कुल स्ट्रोक | 5 मिमी |
| वोल्टेज | 11.8 वी |
| बैक ईएमएफ | 3.0 V/m/s |
| मोवर वजन | 11.2 ग्राम |
| स्टेटर व्यास | 24 मिमी |
| लम्बाई | 17.2 मिमी |
मुख्य डिजाइन विशेषताएं: 11.2 ग्राम के हल्के मोटर के कारण उच्च त्वरण; प्रत्यक्ष ड्राइव के साथ उच्च आवृत्ति प्रतिक्रिया; तेजी से घुमावदार गति के लिए 5 मिमी का छोटा स्ट्रोक;शून्य प्रतिक्रिया और शून्य cogging निर्माणरखरखाव मुक्त ब्रशलेस डिजाइन।
आवेदन
VCAR0011-0050-00A का उच्च त्वरण और उच्च आवृत्ति प्रतिक्रिया इसे निम्नलिखित अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प बनाती हैः
- इलेक्ट्रॉनिक्स असेंबली लाइनों में उच्च गति पिक-एंड-प्लेस तंत्र
- कैमरों और निरीक्षण प्रणालियों के लिए ऑप्टिकल ऑटोफोकस और छवि स्थिरीकरण मॉड्यूल
- थकान परीक्षण और सामग्री विशेषता के लिए उच्च आवृत्ति कंपन प्लेटफार्म
- सटीक वितरण, जेटिंग और प्रिंटिंग हेड जिन्हें तेजी से रिप्रोकेशन की आवश्यकता होती है
- अर्धचालक जांच, तारों को जोड़ने और मरने के लिए छँटाई उपकरण
- सक्रिय कंपन अलगाव और तेजी से स्टीयरिंग दर्पण नियंत्रण
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: यह मोटर कितनी तेजी से गति प्राप्त कर सकती है?
11.2 जी मोटर और 11.4 एन पीक बल के साथ, सैद्धांतिक पीक त्वरण अत्यंत उच्च है। वास्तविक त्वरण भार द्रव्यमान, चालक धारा सीमा और स्ट्रोक पर निर्भर करता है,और हमारे इंजीनियरों आप अपने विशिष्ट भार के लिए गतिशील प्रदर्शन की गणना में मदद कर सकते हैं.
प्रश्न 2: क्या मोटर उच्च आवृत्ति पर निरंतर काम कर सकती है?
हाँ, 2.1 N के निरंतर बल के भीतर, मोटर अत्यधिक गर्मी के बिना उच्च आवृत्ति पर काम कर सकता है। निरंतर शक्ति से अधिक कार्य चक्रों के लिए, मजबूर हवा ठंडा,ड्यूटी-साइकिल डीरेटिंग या वीसीएआर श्रृंखला से एक बड़ा फ्रेम आकार की सिफारिश की जाती हैहमारे एप्लिकेशन इंजीनियर आपकी गति प्रोफ़ाइल का अनुकरण कर सकते हैं और इष्टतम मॉडल का सुझाव दे सकते हैं।
Q3: क्या स्थिति प्रतिक्रिया विकल्प उपलब्ध हैं?
हम आवश्यक संकल्प के आधार पर रैखिक एन्कोडर, हॉल सेंसर या एलवीडीटी स्थिति सेंसर की सिफारिश करते हैं।
Q4: क्या मोटर स्वच्छ कक्ष वातावरण के लिए उपयुक्त है?
हां. ब्रशलेस, स्लॉटलेस निर्माण कोई पहनने के मलबे उत्पन्न नहीं करता है, और मोटर अर्धचालक और चिकित्सा अनुप्रयोगों के लिए स्वच्छ कमरे संगत सामग्री और केबलिंग के साथ आपूर्ति की जा सकती है।
Q5: भुगतान की शर्तें और शिपिंग विकल्प क्या हैं?
हम टी/टी, पेपैल और वेस्टर्न यूनियन स्वीकार करते हैं। नमूने अंतरराष्ट्रीय एक्सप्रेस द्वारा 3 से 5 कार्य दिवसों के भीतर जहाज करते हैं, और उत्पादन आदेश 7 से 15 कार्य दिवसों के भीतर वितरित किए जाते हैं।
