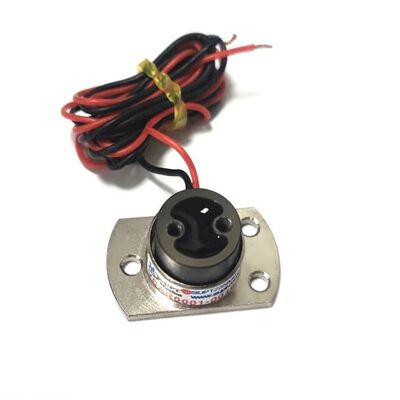

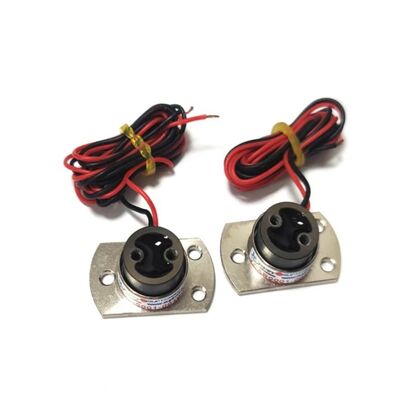

माइक्रो सिलेंडरिक वॉयस कॉइल मोटर VCAR0001-0064-00A 0.88N पीक 6.4mm स्ट्रोक
| उत्पत्ति के प्लेस | सूज़ौ, चीन |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | CE, ISO9001 |
| मॉडल संख्या | वीसीएआर0001-0064-00ए |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | USD 15-35 / Piece |
| पैकेजिंग विवरण | एंटी-स्टैटिक फोम सुरक्षा के साथ निर्यात-ग्रेड कार्टन |
| प्रसव के समय | नमूनों के लिए 3-5 कार्य दिवस, उत्पादन के लिए 7-15 कार्य दिवस |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | प्रति माह 5000 टुकड़े |
उत्पाद विवरण
| मोटर प्रकार | बेलनाकार वॉयस कॉइल मोटर | चरम बल | 0.88 एन |
|---|---|---|---|
| 25 C पर सतत बल | 0.28 एन | कुल स्ट्रोक | 6.4 मिमी |
| वोल्टेज | 6.9 वी | बैक ईएमएफ | 0.29 वी/एम/एस |
| मूवर वजन | 3 ग्राम | स्टेटर व्यास | 9.5 मिमी |
| लंबाई | 17.7 मिमी | ड्राइव मोड | डायरेक्ट ड्राइव, जीरो बैकलैश |
| गारंटी | 12 महीने | ||
| प्रमुखता देना | सूक्ष्म आकार 9.5 मिमी व्यास बेलनाकार वीसीएम,0.88एन पीक बल उच्च त्वरण,6.4 मिमी शॉर्ट स्ट्रोक डायरेक्ट ड्राइव |
||
उत्पाद विवरण
उत्पाद का अवलोकन
VCAR0001-0064-00A एक लघु बेलनाकार आवाज कॉइल मोटर है जिसे SUPT MOTION द्वारा विकसित किया गया है,विशेष रूप से बहुत सीमित स्थापना स्थान के साथ अनुप्रयोगों के लिए डिज़ाइन किया गया है लेकिन उच्चतम स्तर की सटीकता की मांग करता हैकेवल 9.5 मिलीमीटर के स्टेटर व्यास और 17.7 मिलीमीटर की कुल लंबाई के साथ, यह मॉडल VCAR श्रृंखला में सबसे छोटे प्रत्यक्ष ड्राइव रैखिक actuators में से एक है,फिर भी यह 0 का एक चरम जोर देता है.88 एन, जबकि इसकी चलती कॉइल असेंबली का वजन केवल 3 ग्राम है।
यह बेलनाकार आवाज कॉइल मोटर किसी भी यांत्रिक ट्रांसमिशन घटकों जैसे गियर, बेल्ट या लीड स्क्रू की आवश्यकता के बिना विद्युत ऊर्जा को सीधे रैखिक गति में परिवर्तित करता है।यह प्रत्यक्ष-ड्राइव सिद्धांत प्रतिकूल प्रतिक्रिया को समाप्त करता है, cogging, और hysteresis, अत्यंत उच्च त्वरण, उच्च आवृत्ति प्रतिक्रिया, और चिकनी द्विदिश गति नियंत्रण को सक्षम।इसे शॉर्ट-स्ट्रोक के लिए एक आदर्श विकल्प बना रहा है, कॉम्पैक्ट सिस्टम में उच्च गतिशील पोजिशनिंग कार्य।
अपने स्लॉट रहित डिजाइन और अति-कम चलती द्रव्यमान के लिए धन्यवाद, यह आवाज कॉइल मोटर बेहद तेजी से प्रतिक्रिया करता है और उच्च आवृत्ति ड्राइव का समर्थन करता है,इसे तेजी से घुमावदार या दोलन गति की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनानाबिना किसी यांत्रिक भाग के, जो पहनने के लिए प्रवण है, मोटर चुपचाप काम करता है, बहुत कम बिजली का उपभोग करता है, और इसकी सेवा जीवन लंबी होती है।प्रत्येक इकाई ISO 9001 गुणवत्ता प्रबंधन प्रणाली के तहत निर्मित है और CE-प्रमाणित है, सभी इकाइयों में निरंतर प्रदर्शन सुनिश्चित करना।
बेलनाकार आवाज कॉइल मोटर में एक परिशुद्धता घुमावदार तांबा कॉइल, उच्च गुणवत्ता वाले दुर्लभ पृथ्वी स्थायी चुंबक और एक कॉम्पैक्ट एल्यूमीनियम आवास शामिल हैं।आयामी स्थिरता और थर्मल विश्वसनीयता सुनिश्चित करने के लिए सभी घटकों को कठोर स्क्रीनिंग से गुजरना पड़ता है.
चूंकि कॉइल एकमात्र चलती भाग है, इसलिए यह आवाज-कोइल मोटर अनिवार्य रूप से अनंत रिज़ॉल्यूशन प्रदान करता है, केवल सिस्टम में उपयोग किए जाने वाले फीडबैक सेंसर और ड्राइवरों द्वारा सीमित है।यह VCAR0001-0064-00A तेजी से की तलाश में इंजीनियरों के लिए एक आदर्श बिल्डिंग ब्लॉक बनाता हैपारंपरिक यांत्रिक ड्राइव सिस्टम की जटिलता से बचते हुए, सटीक और दोहराए जाने योग्य माइक्रो-मोशन अक्ष।
विनिर्देश
| मॉडल | VCAR0001-0064-00A |
| मोटर प्रकार | सिलेंडरिक वॉयस कॉइल मोटर (VCAR सीरीज) |
| चोटी बल | 0.88 N |
| 25 °C पर निरंतर बल | 0.28 एन |
| कुल स्ट्रोक | 6.4 मिमी |
| वोल्टेज | 6.9 वी |
| बैक ईएमएफ | 0.29 V/m/s |
| मोवर वजन | 3 ग्राम |
| स्टेटर व्यास | 9.5 मिमी |
| लम्बाई | 17.7 मिमी |
मुख्य डिजाइन विशेषताएंः शून्य प्रतिबाधा के साथ प्रत्यक्ष ड्राइव, कोई cogging, कोई hysteresis; रखरखाव मुक्त ब्रशलेस संरचना; कम चलती द्रव्यमान के साथ उच्च त्वरण; 6.4 मिमी का छोटा स्ट्रोक;उच्च आवृत्ति प्रतिक्रिया अनुप्रयोगों के लिए उपयुक्त.
आवेदन
इसके सूक्ष्म आकार, उच्च त्वरण और लघु स्ट्रोक के लिए धन्यवाद, VCAR0001-0064-00A को सटीक उद्योगों में व्यापक रूप से अपनाया जाता है, जिसमें शामिल हैंः
• माइक्रो-मेडिकल उपकरण, सर्जिकल उपकरण और सामग्री वितरण प्रणाली
• ऑप्टिकल फोकस, ऑटोफोकस मॉड्यूल और लेजर संरेखण तंत्र
• अर्धचालक वेफर संरेखण, निरीक्षण और माइक्रो पोजिशनिंग प्लेटफार्म
• माइक्रो-वाल्व एक्ट्यूएटर और माइक्रोफ्लुइडिक कंट्रोल
• परिशुद्धता मापने वाले जांच यंत्र, परीक्षण उपकरण और माइक्रो डिस्पेंसर टिप्स
• स्पर्श प्रतिक्रिया, सामग्री परीक्षण और सक्रिय डम्पिंग सिस्टम के लिए कंपन जनरेटर
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या इस माइक्रो वॉयस कॉइल मोटर को विभिन्न स्ट्रोक और ताकतों के लिए अनुकूलित किया जा सकता है?
हाँ. SUPT MOTION घुमाव, स्ट्रोक, वोल्टेज, सीसा तारों, कनेक्टर और शाफ्ट अंत के अनुकूलन का समर्थन करता है. कृपया अपने आवश्यक बल, स्ट्रोक, वोल्टेज और स्थापना आयाम प्रदान करें,और हमारे इंजीनियर सबसे अच्छा समाधान प्रस्तावित करेंगे, जिसमें घुमावदार समायोजन, केबल रूटिंग और यांत्रिक माउंटिंग विकल्प शामिल हैं।
प्रश्न 2: इस मोटर को चलाने के लिए किस प्रकार के चालक की आवश्यकता है?
मोटर को एक रैखिक धारा प्रवर्धक या धारा लूप के साथ एक सर्वो ड्राइवर द्वारा संचालित किया जाता है। इस मॉडल के लिए लगभग 6.9 वी का कम वोल्टेज ड्राइवर पर्याप्त है।एक रैखिक एन्कोडर या हॉल सेंसर के साथ बंद-लूप नियंत्रण सटीक स्थिति के लिए सिफारिश की है.
Q3: VCAR0001-0064-00A का सेवा जीवन क्या है?
क्योंकि मोटर में कोई यांत्रिक पहनने वाले भाग नहीं हैं जैसे कि गियर या ब्रश, यह एक लंबा सेवा जीवन प्रदान करता है, आमतौर पर स्ट्रोक, आवृत्ति और परिवेश की स्थिति के आधार पर लाखों ऑपरेटिंग चक्र.
Q4: न्यूनतम आदेश मात्रा और लीड समय क्या है?
नमूना मूल्यांकन के लिए MOQ 1 टुकड़ा है। नमूने 3 से 5 कार्य दिवसों के भीतर भेजे जा सकते हैं, और बड़े पैमाने पर उत्पादन के आदेश आमतौर पर पुष्टि के बाद 7 से 15 कार्य दिवसों के भीतर वितरित किए जाते हैं।
