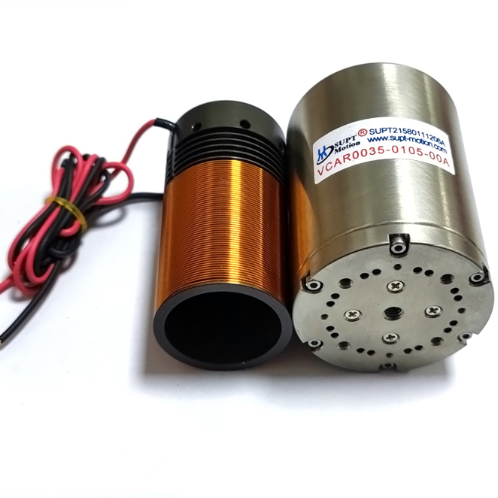

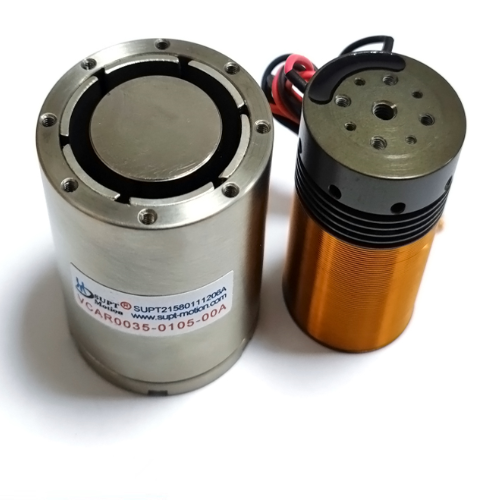

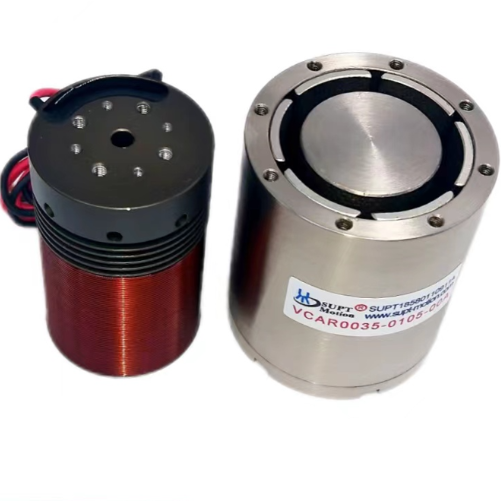

जीरो बैकलैश डायरेक्ट ड्राइव वॉयस कॉइल मोटर VCAR0035 35N पीक फोर्स

VCAR0035-0105-00A एक उच्च-प्रदर्शन वाले बेलनाकार आवाज कॉइल मोटर है जिसे विशेष रूप से उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जिनके लिए शून्य बैकलैश, प्रत्यक्ष-ड्राइव सटीकता और तेज गतिशील प्रतिक्रिया की आवश्यकता होती है।SUPT MOTION VCAR0035 श्रृंखला के हिस्से के रूप में, यह आवाज कॉइल मोटर एक कॉम्पैक्ट फॉर्म फैक्टर में 35 एन का पीक थ्रस्ट प्रदान करता है, जो इसे सटीक पोजिशनिंग सिस्टम, अर्धचालक विनिर्माण उपकरण के लिए एक उत्कृष्ट विकल्प बनाता है,ऑप्टिकल संरेखण प्लेटफार्म, और चिकित्सा उपकरण स्वचालन। पारंपरिक घूर्णी-से-रैखिक रूपांतरण तंत्र के विपरीत, जो यांत्रिक प्रतिक्रिया और घर्षण उत्पन्न करते हैं,इस प्रत्यक्ष ड्राइव आवाज कॉइल मोटर चल कॉइल विधानसभा के लिए सीधे विद्युत चुम्बकीय बल लागू करके रैखिक गति का उत्पादन करता है, पूरी तरह से मध्यवर्ती ट्रांसमिशन घटकों को समाप्त करता है। परिणामी गति प्रणाली स्वाभाविक रूप से शून्य बैकलैश, सब-माइक्रोन पोजिशनिंग दोहराव की विशेषता है,और लाखों चक्रों पर कोई रखरखाव की आवश्यकता नहीं है. VCAR0035-0105-00A का एक नामित निरंतर जोर 15.6 N एक परिवेश के तापमान पर 25 °C और एक कुल स्ट्रोक के 10.5 मिमी है, जोर आउटपुट, स्ट्रोक रेंज का एक आदर्श संतुलन प्रदान,और सीमित स्थान के साथ उच्च परिशुद्धता अनुप्रयोगों के लिए कॉम्पैक्ट डिजाइन.
इस बेलनाकार आवाज कॉइल मोटर डिजाइन एक स्थायी चुंबक स्टेटर विधानसभा और एक हल्के आवाज कॉइल शामिल है,जो पूरे स्ट्रोक रेंज में उत्कृष्ट रैखिकता बनाए रखते हुए लागू करंट के आनुपातिक रैखिक जोर उत्पन्न करने के लिए एक साथ काम करते हैंयह धक्का और धारा के बीच रैखिक संबंध सर्वो नियंत्रण के एकीकरण को सरल बनाता है और सुचारू रूप से,उप-माइक्रोमीटर प्रति सेकंड से 100 मिमी/सेकंड से अधिक की गति सीमा में cogging मुक्त गति. VCAR0035-0105-00A DC वोल्टेज द्वारा संचालित है, जो 11.9 V के अधिकतम रेटेड वोल्टेज के साथ, सर्वो ड्राइव और मोशन कंट्रोलर की एक विस्तृत श्रृंखला के साथ लचीली संगतता प्रदान करता है।इसकी चलती कॉइल का वजन केवल 91 ग्राम है, मोटर की उत्कृष्ट त्वरण क्षमताओं और उच्च आवृत्ति वाले प्रतिवर्ती गति प्रदर्शन में योगदान देता है।यह मोटर बंद चक्र नियंत्रण प्रणालियों के लिए उत्कृष्ट गति प्रतिक्रिया विशेषताओं प्रदान करता है, विभिन्न विन्यासों में सहायक सेंसरों की आवश्यकता के बिना सटीक गति विनियमन और स्थिति को बनाए रखने में सक्षम है।

• जीरो बैकलैश डायरेक्ट ड्राइवःविद्युत चुम्बकीय प्रत्यक्ष ड्राइव वास्तुकला यांत्रिक ट्रांसमिशन घटकों जैसे सीसा शिकंजा, बेल्ट, और गियरबॉक्स को समाप्त करती है,कोई पहनने के लिए प्रवण इंटरफेस के साथ स्वाभाविक रूप से शून्य प्रतिक्रिया गति प्राप्त करनायह डिजाइन समय-समय पर समायोजन या पुनर्मूल्यांकन के बिना पूरे सेवा जीवन में लगातार स्थिति सटीकता सुनिश्चित करता है।
• 35N पीक बल आउटपुटः35 न्यूटन का चरम बल देने में सक्षम, VCAR0035-0105-00A सटीक प्रक्षेपवक्र नियंत्रण बनाए रखते हुए मांगी गई त्वरण प्रोफाइल और उच्च गति बिंदु-से-बिंदु आंदोलनों को संभालता है।15 की निरंतर बल रेटिंग.6एन धारण और प्रेसिंग अनुप्रयोगों में निरंतर संचालन का समर्थन करता है.
• उच्च परिशुद्धता की स्थितिःउच्च-रिज़ॉल्यूशन एन्कोडर और उन्नत सर्वो ट्यूनिंग के माध्यम से प्राप्त किए जाने वाले सब-माइक्रोन स्तर के पोजिशनिंग रिज़ॉल्यूशन के साथ, यह वॉयस कॉइल मोटर अर्धचालक डाई बॉन्डिंग की सख्त आवश्यकताओं को पूरा करता है,ऑप्टिकल फाइबर संरेखण, और माइक्रो-डिस्पेंसिंग सिस्टम जहां माइक्रोन स्तर की सटीकता सीधे प्रक्रिया उपज और उत्पाद की गुणवत्ता को प्रभावित करती है।
• त्वरित गतिशील प्रतिक्रियाःकेवल 91 ग्राम वजन वाले हल्के चलती कॉइल असेंबली से 5ms से कम यांत्रिक प्रतिक्रिया समय संभव है, जिससे यह वीसीएम उच्च आवृत्ति स्कैनिंग, कंपन उत्पादन,और तेजी से निपटान अनुप्रयोगों जहां थ्रूपुट और चक्र समय की कमी महत्वपूर्ण प्रदर्शन मीट्रिक हैं.
• कॉम्पैक्ट सिलेंडरिक फॉर्म फैक्टर:50 मिमी के स्टेटर व्यास और 67 मिमी की कुल लंबाई के साथ, VCAR0035-0105-00A आसानी से अंतरिक्ष-प्रतिबंधित मशीन डिजाइन में एकीकृत होता है,जो बहु-अक्षों को बहु-अवधियों के आंदोलन प्लेटफार्मों और कॉम्पैक्ट इंस्ट्रूमेंटेशन के लिए निकट निकटता में पैक करने की अनुमति देता है.
• चिकनी-कुगिंग-मुक्त गति:लोहे के कोर वाले रैखिक मोटर्स के विपरीत जो स्लॉट प्रभावों के कारण कॉगिंग बल प्रदर्शित करते हैं,इस बेलनाकार आवाज कॉइल मोटर के लोहे के बिना चल कॉइल डिजाइन शून्य डिटेंट बल के साथ पूरी तरह से चिकनी गति का उत्पादन करता है, जो बिना सर्वो डायटर के बेहद कम गति पर अति-सटीक गति नियंत्रण को सक्षम करता है।
• लंबे परिचालन जीवनकाल:संपर्क रहित विद्युत चुम्बकीय बल सृजन सिद्धांत का अर्थ है कि मोटर के भीतर कोई ब्रश, कम्यूटेटर या यांत्रिक पहनने के घटक नहीं हैं,एक सेवा जीवन प्रदान करना जो नियमित रूप से सैकड़ों मिलियन चक्रों से अधिक है जब नामित विनिर्देशों और उचित थर्मल प्रबंधन दिशानिर्देशों के भीतर संचालित किया जाता है.

VCAR0035 सीरीज के बेलनाकार आवाज कॉइल मोटर को विभिन्न उद्योगों में तैनात किया जाता है जहां शून्य बैकलैश प्रत्यक्ष ड्राइव गति और उच्च परिशुद्धता की स्थिति बुनियादी आवश्यकताएं हैं।अर्धचालक निर्माण में, इन आवाज कॉइल मोटर्स वेफर जांच चरणों, मरने बंधन सिर, और तार बंधन Z-अक्ष actuators ड्राइव,जहां माइक्रोन स्तर की प्लेसमेंट सटीकता सीधे चिप पैकेजिंग की उपज और विश्वसनीयता को प्रभावित करती हैशून्य प्रतिक्रिया विशेषता संवेदनशील अर्धचालक सब्सट्रेट को नुकसान से बचाने के लिए नाजुक बंधन संचालन के दौरान लगातार टचडाउन बल नियंत्रण सुनिश्चित करती है।

ऑप्टिकल और फोटोनिक्स उद्योग में, VCAR0035-0105-00A लेजर प्रसंस्करण प्रणालियों, फाइबर ऑप्टिक संरेखण स्टेशनों,और उच्च संकल्प इमेजिंग उपकरण के भीतर लेंस पोजिशनिंग तंत्र. चिकनी cogging मुक्त गति विशेषता छवि कलाकृतियों के बिना निरंतर स्कैनिंग सक्षम बनाता है,जबकि उच्च बल-से-वजन अनुपात गतिशील इमेजिंग वातावरण में तेजी से ऑटोफोकस प्रतिक्रिया का समर्थन करता हैचिकित्सा उपकरणों के निर्माताओं ने इस आवाज कॉइल मोटर को स्वचालित तरल पदार्थ हैंडलिंग सिस्टम, माइक्रो-पंप एक्ट्यूएटर,और सर्जिकल रोबोट अंत प्रभावक जहां सटीक बल नियंत्रण और बाँझपन संगत संचालन रोगी सुरक्षा और प्रक्रिया सटीकता के लिए आवश्यक हैं.

औद्योगिक स्वचालन अनुप्रयोगों में इलेक्ट्रॉनिक घटक असेंबली के लिए उच्च गति वाले पिक-एंड-प्लेस मॉड्यूल, चिपकने वाले और सोल्डर पेस्ट अनुप्रयोग के लिए सटीक वितरण प्रणाली शामिल हैं,और कंपन-सहायता वाले मशीनिंग प्लेटफार्म जहां नियंत्रित उच्च आवृत्ति दोलन सतह खत्म गुणवत्ता और उपकरण जीवन में सुधार करता हैVCAR0035-0105-00A का प्रयोग एयरोस्पेस परीक्षण उपकरण में भी किया जाता है।जहां कठोर योग्यता परीक्षण के माध्यम से तापमान चक्र और कंपन के संपर्क में इसकी विश्वसनीयता को मान्य किया गया हैअकादमिक और अनुसंधान प्रयोगशालाएं इस आवाज कॉइल मोटर का उपयोग स्कैनिंग जांच माइक्रोस्कोप, सामग्री परीक्षण उपकरण,और स्पर्श प्रतिक्रिया विकास प्लेटफार्मों, अपने रैखिक बल-वर्तमान संबंध और मानक प्रयोगशाला सर्वो नियंत्रकों के साथ सीधे एकीकरण का लाभ उठाते हुए।

प्रत्येक VCAR0035-0105-00A बेलनाकार आवाज कॉइल मोटर व्यापक कारखाना परीक्षण से गुजरता है जिसमें बल स्थिर सत्यापन, स्ट्रोक रैखिकता माप,विद्युत प्रतिरोध और प्रेरण विशेषता, और शिपमेंट से पहले वापस ईएमएफ निरंतर सत्यापन। प्रत्येक इकाई को परिवहन के दौरान यांत्रिक झटके और संदूषण को रोकने के लिए एक प्रबलित कार्टन के भीतर एंटी-स्टेटिक फोम में व्यक्तिगत रूप से पैक किया जाता है।SUPT MOTION प्रत्येक मोटर के लिए सीरियल परीक्षण रिपोर्ट सहित पूर्ण ट्रेसेबिलिटी दस्तावेज प्रदान करता है, और ड्राइव इलेक्ट्रॉनिक्स चयन, थर्मल प्रबंधन डिजाइन, और प्रणाली स्तर के एकीकरण मार्गदर्शन के लिए तकनीकी सहायता प्रदान करता है।कॉइल प्रतिरोधसीई और आईएसओ9001 प्रमाणपत्रों के साथ,VCAR0035 श्रृंखला औद्योगिक में वैश्विक तैनाती के लिए अंतरराष्ट्रीय गुणवत्ता और सुरक्षा मानकों को पूरा करती है, चिकित्सा और अनुसंधान अनुप्रयोग।
