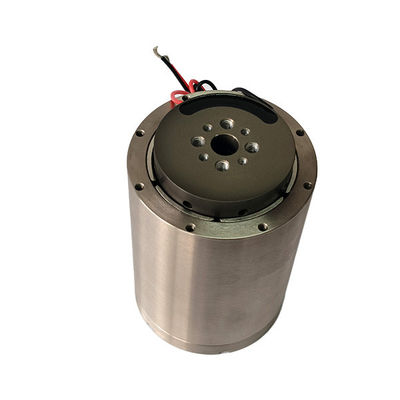

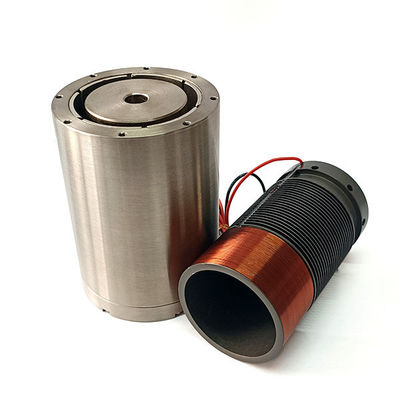

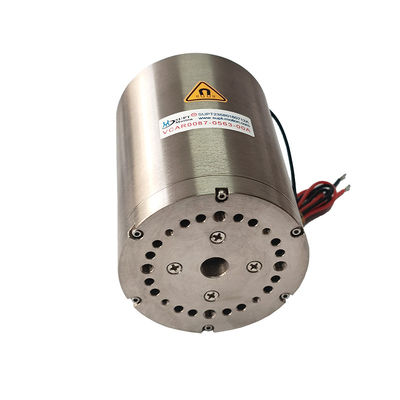

10.5N 10mm स्ट्रोक उच्च बल घनत्व बेलनाकार वीसीएम सटीक वितरण के लिए
| उत्पत्ति के प्लेस | जियांग्सू, चीन |
|---|---|
| ब्रांड नाम | SUPT |
| प्रमाणन | ISO9001 |
| मॉडल संख्या | VCAR0011-0100-00A |
| न्यूनतम आदेश मात्रा | ≥3 |
| मूल्य | $150.00/pieces |
| पैकेजिंग विवरण | कार्टन पैकेजिंग आदि |
| प्रसव के समय | सामान्य 5-7 दिन की डिलीवरी, 3-5 दिन तेज, थोक पर बातचीत करनी होगी |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत योग्य |
उत्पाद विवरण
| गारंटी | 3 महीने-1 साल | प्रकार | माइक्रो मोटर |
|---|---|---|---|
| टॉर्कः | अनुरोध | निर्माण | स्थायी चुंबक |
| उत्पाद मॉडल | VCAR0011-0100-00A | फ़ीचर को सुरक्षित रखें | पूरी तरह से बंद |
| गति (आरपीएम) | उच्च गति | शिखर बल(एन) | 10.5 |
| अधिकतम यात्रा(मिमी) | 10 | एसी मोटर (वी) | 43.8 |
| वजन रोटर (किग्रा) | 20 | स्टेटर व्यास (मिमी) | 31 |
| सतत बल(एन) | 2.9 | ||
| प्रमुखता देना | 10.5N उच्च बल घनत्व वीसीएम,10 मिमी स्ट्रोक के बेलनाकार आवाज कॉइल मोटर,सटीक वितरण आवाज कॉइल मोटर |
||
उत्पाद विवरण
उत्पाद वर्णन
SUPT MOTION VCAR0011-0100-00A वॉयस कॉइल मोटर थ्रस्ट और स्ट्रोक के बीच एक उत्कृष्ट संतुलन प्राप्त करती है, जो 10.5 N का पीक थ्रस्ट और 10 मिमी का कुल स्ट्रोक प्रदान करती है - सभी केवल 31 मिमी के व्यास के साथ एक स्टेटर में एकीकृत होते हैं। यह उच्च-जोर-घनत्व वॉयस कॉइल मोटर स्थिर बल अनुप्रयोग की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है, जैसे स्वचालित असेंबली में सटीक वितरण, जेट वाल्व और जेड-एक्सिस।
वॉइस कॉइल मोटर 25°C पर 2.9 N का निरंतर थ्रस्ट प्रदान करती है और बिना ओवरहीटिंग के बार-बार वितरण चक्र का सामना कर सकती है। 3.5 V/m/s का बैक-ईएमएफ स्थिरांक पूर्वानुमानित गति फीडबैक प्रदान करता है। 20 ग्राम वॉयस कॉइल वजन और 43.8 वी के अधिकतम ऑपरेटिंग वोल्टेज के साथ, यह मोटर हाई-वोल्टेज सर्वो ड्राइव के लिए उपयुक्त है।
सटीक वितरण अनुप्रयोगों में - जैसे चिपकने वाले, सोल्डर पेस्ट, या चिकित्सा तरल पदार्थ - स्थिर सुई जोर एक समान वितरण मात्रा सुनिश्चित करता है और सब्सट्रेट क्षति को रोकता है। VCAR0011-0100-00A में एक डायरेक्ट-ड्राइव, गियरलेस डिज़ाइन है जो स्टिक-स्लिप बलों और लीड स्क्रू या न्यूमेटिक सिस्टम से जुड़े बैकलैश को समाप्त करता है, जो सुचारू, सटीक और आनुपातिक गति नियंत्रण प्रदान करता है। इसका 10 मिमी स्ट्रोक वर्कपीस की ऊंचाइयों की एक विस्तृत श्रृंखला को समायोजित करता है।
यह वॉयस कॉइल मोटर सॉफ्ट-लैंडिंग पिक-एंड-प्लेस अनुप्रयोगों में असाधारण रूप से अच्छा प्रदर्शन करती है, जिससे लागू बल का सटीक नियंत्रण और सटीक घटकों के साथ कोमल संपर्क सक्षम होता है। यह सेमीकंडक्टर चिप माउंटिंग और एलईडी प्लेसमेंट जैसे अनुप्रयोगों में उपज दर में सुधार करने में मदद करता है।
इसका बेलनाकार आवास गैन्ट्री सिस्टम या मल्टी-हेड असेंबली मशीनों पर स्थापना की सुविधा देता है। यह विश्वसनीय, उच्च-चक्र-दर लीनियर वॉयस कॉइल मोटर्स के लिए मूल उपकरण निर्माताओं (ओईएम) की पसंदीदा पसंद है।
विशेष विवरण:
अधिकतम बल: 10.5 एन
सतत बल @25℃: 2.9 एन
कुल स्ट्रोक: 10 मिमी
अधिकतम वोल्टेज: 43.8 वी
बैक ईएमएफ स्थिरांक: 3.5 वी/एम/एस
कुंडल वजन: 20 ग्राम
स्टेटर व्यास: 31 मिमी
लंबाई: 26.8 मिमी
तकनीकी मापदंड:
| उत्पाद मॉडल | शिखर बल (एन) |
सतत बल 25℃(एन) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (वी) |
बैक ईएमएफ स्थिरांक (वी/एम/एस) |
कुंडल का वजन (जी) |
स्टेटर व्यास (मिमी) | लंबाई (मिमी) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| वीसीएआर1351-0310-00ए | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
अनुप्रयोग:
1. परिशुद्धता जेटिंग वाल्व
2. सोल्डर पेस्ट वितरण
3.चिपकने वाला सूक्ष्म-वितरण
4.सॉफ्ट-लैंडिंग पिक-एंड-प्लेस
5. डाई को Z-अक्ष से जोड़ें
