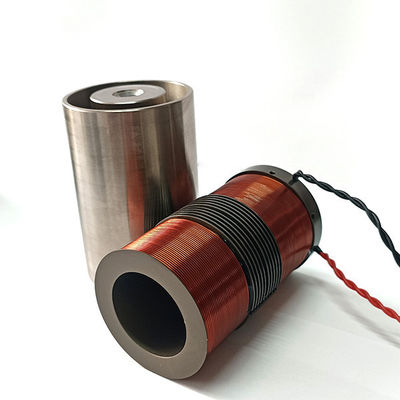

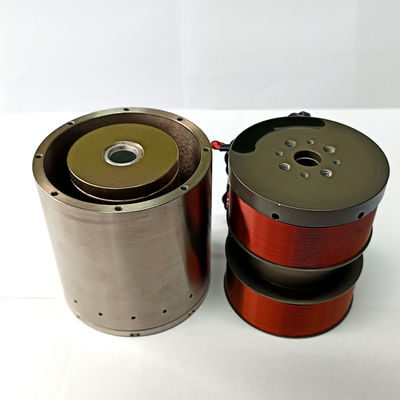

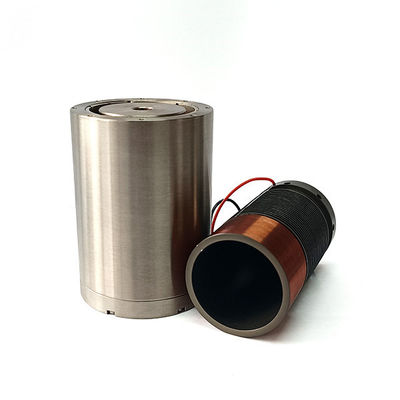

12अर्धचालक जांच के लिए.7 मिमी स्ट्रोक माइक्रो सिलेंडरिक वॉयस कॉइल मोटर

उत्पत्ति के प्लेस	जियांग्सू, चीन
ब्रांड नाम	SUPT
प्रमाणन	ISO9001
मॉडल संख्या	VCAR00025-0127-00A
न्यूनतम आदेश मात्रा	≥2
मूल्य	$130.00/pieces
पैकेजिंग विवरण	कार्टन पैकेजिंग आदि
प्रसव के समय	सामान्य 5-7 दिन की डिलीवरी, 3-5 दिन तेज, थोक पर बातचीत करनी होगी
भुगतान शर्तें	टी/टी
आपूर्ति की क्षमता	बातचीत योग्य

उत्पाद विवरण

गारंटी	3 महीने-1 साल	प्रकार	माइक्रो मोटर
टॉर्कः	अनुरोध	निर्माण	स्थायी चुंबक
उत्पाद मॉडल	VCAR00025-0127-00A	फ़ीचर को सुरक्षित रखें	पूरी तरह से बंद
गति (आरपीएम)	उच्च गति	शिखर बल(एन)	25
अधिकतम यात्रा(मिमी)	12.7	एसी मोटर (वी)	11.6
वजन रोटर (किग्रा)	6.6	स्टेटर व्यास (मिमी)	12.7
सतत बल(एन)	0.81
प्रमुखता देना	12.7 मिमी स्ट्रोक वॉयस कॉइल मोटर , सेमीकंडक्टर के लिए माइक्रो सिलेंडरिक वीसीएम , 12.7 मिमी स्ट्रोक के साथ वॉयस कॉइल मोटर

एक संदेश छोड़ें

उत्पाद विवरण

उत्पाद का वर्णन

बेलनाकार आवाज-कोइल मोटर्स में उच्च प्रतिक्रियाशीलता, उच्च त्वरण और कम द्रव्यमान वाले कॉइल होते हैं। वे कोई cogging प्रभाव और शून्य hysteresis प्रदर्शित नहीं करते हैं। उन्हें एक सरल संरचना की विशेषता है,हल्का वजन, उच्च आवृत्ति प्रतिक्रिया, और सुचारू संचालन।
SUPT MOTION ¢s VCAR00025-0127-00A एक सटीक चोटी बल 2.55 N के साथ 12.7 मिमी के एक कुल स्ट्रोक प्रदान करता है, यह अर्धचालक वेफर जांच, सटीक ऊंचाई पोजिशनिंग,और छोटे भागों के लिए पिक-एंड-प्लेस संचालनकेवल 6.6 ग्राम के चलती कॉइल वजन के साथ, यह उच्च गति वाले कदम और स्थिर प्रतिक्रिया को सक्षम करता है, जो उच्च थ्रूपुट परीक्षण के लिए महत्वपूर्ण हैं।
इस बेलनाकार आवाज कॉइल मोटर का अधिकतम संचालन वोल्टेज 11.6 वी है और इसे मानक औद्योगिक नियंत्रकों के साथ आसानी से एकीकृत किया जा सकता है।77 V/m/s गति नियंत्रण को सुनिश्चित करता है12.7 मिमी के स्टेटर व्यास और 24 मिमी की कुल लंबाई के साथ, इस वॉयस कॉइल मोटर को कॉम्पैक्ट जांच कार्ड असेंबली या मल्टी-स्टेशन टेस्ट हेड में आसानी से स्थापित किया जा सकता है।
अर्धचालक जांच परीक्षण अनुप्रयोगों में, सटीक पैड या जांच को नुकसान से बचाने के लिए स्थिर संपर्क बल बनाए रखना महत्वपूर्ण है।VCAR00025-0127-00A एक रैखिक बल-वर्तमान संबंध है, बंद-लूप बल नियंत्रण की अनुमति देता है बिना स्टिक-स्लिप घटना आम तौर पर वायवीय सिलेंडर के साथ जुड़े.माइक्रोमीटर स्तर पर दोहराई जाने वाली स्थिति की सटीकता सुनिश्चित करना.
यह आवाज कॉइल मोटर विशेष रूप से सटीक माप यंत्रों के लिए सक्रिय कंपन अलगाव में उत्कृष्ट है, जहां इसकी त्वरित प्रतिक्रिया क्षमता प्रभावी रूप से निम्न आवृत्ति गड़बड़ी का मुकाबला करती है।

विनिर्देशः

पीक बलः 2.55 एन

निरंतर बल @25°C: 0.81 N

कुल स्ट्रोकः 12.7 मिमी

अधिकतम वोल्टेजः 11.6 वी

बैक ईएमएफ निरंतरः 0.77 वी/एम/एस

कॉइल वजनः 6.6 ग्राम

स्टेटर व्यासः 12.7 मिमी

लंबाईः 24 मिमी

तकनीकी मापदंडः

उत्पाद मॉडल	चोटी बल (एन)	निरंतर बल 25°C ((N) पर	कुल स्ट्रोक (मिमी)	अधिकतम वोल्टेज (V)	बैक ईएमएफ स्थिर (V/m/s)	कॉइल का वजन घ)	स्टेटर व्यास (मिमी)	लम्बाई (मिमी)
VCAR0001-0064-00A	0.88	0.28	6.4	6.9	0.29	3	9.5	17.7
VCAR0001-0010-00A	0.73	0.42	1	4.8	0.6	2.7	24	11.2
VCAR00025-0127-00A	2.55	0.81	12.7	11.6	0.77	.6.6	12.7	24
VCAR0006-0039-00A	6.2	1.9	3.9	6.6	1.12	7.9	20	17.2
VCAR0006-0050-00A	6.2	2.6	5	15.7	3.57	8.2	25	18.2
VCAR0007-0040-00A	7.2	2.4	4	7.5	1.88	7	14.2	23
VCAR0007-0064-00A	7.8	2.5	6.4	9.9	1.5	7.2	19.1	23.8
VCAR0007-0127-00A	7.1	2.3	12.7	12.8	1.6	11.4	19.1	27
VCAR0011-0050-00A	11.4	2.1	5	11.8	3	11.2	24	17.2
VCAR0011-0100-00A	10.5	2.9	10	43.8	3.5	20	31	26.8
VCAR0013-0030-00A	13	3.5	3	16	3.5	12	25	21
VCAR0013-0072-00A	13	4.2	7.2	26.6	5.72	16.2	26.2	24.7
VCAR0014-0250-00A	14	4.5	25	26.5	3.9	35	25.4	44.2
VCAR0015-0062-00A	15	6.5	6.2	26.2	9.75	14.8	33	25.6
VCAR0022-0098-00A	22	6.6	9.8	24.7	5.8	20	34.1	35
VCAR0022-0448-00A	22	11.4	44.8	14.3	4	52	48	75.7
VCAR0025-0630-00A	25.3	8	63	50.6	5	68	31.8	83.1
VCAR0030-0150-00A	29.4	4.73	15	40.5	7.4	27	30	31
VCAR0032-0050-00A	32	8.9	5	29.3	7.1	48	40	41.7
VCAR0033-0099-00A	33	8	9.9	24.3	5.87	23.5	36	26.7
VCAR0033-0224-00A	33	13.5	22.4	26.7	6.8	69	58	72
VCAR0035-0090-00A	35	11	9	26.4	9	33	25.4	44.3
VCAR0035-0105-00A	35	15.6	10.5	11.9	5	91	50	67
VCAR0044-0040-00A	44	16.3	4	18.3	8.9	46.5	53	21.2
VCAR0044-0059-00A	44.1	17.7	5.9	14.3	8	43	46	22
VCAR0044-0075-00A	44	13.7	7.5	16.8	7.6	38.6	31.1	35.9
VCAR0044-0249-00A	44	11.7	24.9	44.9	8.88	65.9	38.1	51.3
VCAR0070-0149-00A	70	27.3	14.9	26.9	17.7	79	43	53.7
VCAR0075-0200-00A	75	30	20	26.2	15.2	65	70	38.7
VCAR0080-0129-00A	80	35	12.9	27.7	18	149	49	53.8
VCAR0087-0062-00A	87	21.67	6.2	34.5	12.7	45.2	43.1	34.9
VCAR0087-0563-00A	87	17.5	56.3	63.4	8.1	177	72	110
VCAR0105-0164-00A	105	35.4	16.1	20.1	11.5	150	60.4	40.4
VCAR0110-0380-00A	110	37.4	38	23.2	9	150	60.4	60.4
VCAR0113-0089-00A	113	35	8.9	31	17.5	125	73	27.5
VCAR0115-0065-00A	115	30.1	6.5	35	17.3	52	40	58
VCAR0130-0310-00A	130	40	31	30.4	20.5	280	75.6	56.5
VCAR0140-0150-00A	140	42.2	15	33.4	26.6	80	53	53.7
VCAR0210-0254-00A	210	66.2	25.4	56.6	28	230	43.7	111.8
VCAR0262-0112-00A	262	111	11.2	35.1	41	285	71	64
VCAR0262-0249-00A	262	112	24.9	28.2	26	785	66	109.1
VCAR0294-0498-00A	294	56.8	49.8	114	24.5	685	93	136.9
VCAR0436-0187-00A	436	147.6	18.7	40.7	40.7	648	80.4	91
VCAR0436-0250-00A	436	167	25	31.6	37.2	775	78.4	110
VCAR0436-0373-00A	436	142.6	37.3	38	29.8	1050	76	163
VCAR0980-0249-00A	980	605	24.9	41.5	104	1426	126	134.5
VCAR1351-0310-00A	1351	376.8	31	73.5	68	1071	110	143.7

अनुप्रयोग:

1.वेफर प्रोबर Z-अक्ष

2. सटीक ऊंचाई की स्थिति

3.छोटे-भाग चुनें और जगह

4सक्रिय कंपन शमन

5परीक्षण संपर्क बल नियंत्रण
