6.8 मिमी उच्च परिशुद्धता अल्ट्रा थिन फ्लैट वॉयस कॉइल मोटर फॉर मेडिकल सर्जिकल
| उत्पत्ति के प्लेस | जियांग्सू, चीन |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | ISO9001-2000,CE |
| मॉडल संख्या | वीसीएपी श्रृंखला |
| न्यूनतम आदेश मात्रा | ≥1 |
| मूल्य | $107-$300 |
| पैकेजिंग विवरण | कार्टन पैकेजिंग आदि |
| प्रसव के समय | 1-5 उत्पाद 5-7 दिनों में शिपमेंट, नमूने 3-5 दिन, थोक में बातचीत करनी होगी |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | साक्षात्कार |
उत्पाद विवरण
| परिचालन तापमान | चौड़ा | प्रोडक्ट का नाम | लीनियर वॉयस कॉइल एक्चुएटर |
|---|---|---|---|
| स्ट्रोक लंबाई | 6.8 मिमी | आकार | सघन |
| प्रकार | फ्लैट टाइप वॉयस कॉइल मोटर | स्थिति निर्धारण सटीकता | उच्च |
| उत्पाद मॉडल | VCAP0020-0068-00A | वोल्टेज | 8.2 वी |
| चरम बल | 20एन | फ़ीचर को सुरक्षित रखें | पूरी तरह से बंद |
उत्पाद विवरण
उत्पाद का वर्णन:

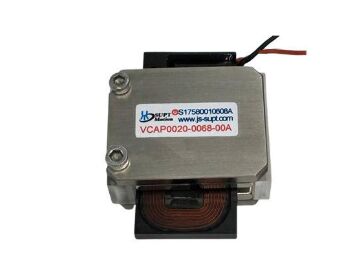

SUPT ′s VCAP0020-0068-00A एक अल्ट्रा-कॉम्पैक्ट, अल्ट्रा-पतली फ्लैट वॉयस कॉइल मोटर है जिसे विशेष रूप से चिकित्सा उपकरणों, पोर्टेबल उपकरणों और माइक्रो-इलेक्ट्रो-मैकेनिकल सिस्टम (MEMS) के लिए डिज़ाइन किया गया है।केवल 39 × 50 × 21 मापने वाले अति-सघन आवरण में रखा गया.5 मिमी, यह 20 एन का एक चोटी जोर, 5.5 एन का एक निरंतर जोर, और 6.8 मिमी का एक स्ट्रोक प्रदान करता है।यह फ्लैट आवाज कॉइल मोटर अंतरिक्ष-प्रतिबंधित अनुप्रयोगों के लिए आदर्श है जैसे कि न्यूनतम आक्रामक सर्जिकल उपकरण, पोर्टेबल डायग्नोस्टिक डिवाइस, माइक्रो-पंप और प्रेसिजन वेरेबल मैकेनिकल डिवाइस। जैव संगत सामग्रियों और उच्च परिशुद्धता वाले घटकों का उपयोग करके निर्मित, यह चिकनी, शांत,और शून्य प्रतिक्रिया और उत्कृष्ट दोहराव के साथ स्थिर गतिफ्लैट वॉयस कॉइल मोटर का अधिकतम ऑपरेटिंग वोल्टेज 8.2V है और इसमें कम बिजली की खपत, कम गर्मी उत्पादन और एक लंबा सेवा जीवन है। 4.4 V/m/s के बैक-ईएमएफ स्थिर के साथ,यह सटीक और प्रतिक्रियाशील गति नियंत्रण का समर्थन करता हैफ्लैट वॉयस कॉइल मोटर का यह मॉडल मेडिकल रोबोटिक्स, पोर्टेबल ऑप्टिकल उपकरण, माइक्रोवॉल्व कंट्रोल, प्रेसिजन ड्रग डिलिवरी सिस्टम और छोटे उपभोक्ता इलेक्ट्रॉनिक्स में व्यापक रूप से भरोसा किया जाता है।इसे अति-पतले डिजाइनों में सूक्ष्म-सटीक गति के लिए अंतिम समाधान बना रहा है.
विशेषताएं:
- रैखिक आवाज संचालित प्रणाली, चिकित्सा आवाज कॉइल मोटर, अल्ट्रा पतला एक्ट्यूएटर, माइक्रो सर्जिकल उपकरण मोटर
- आवाज कॉइल एक्ट्यूएशन तंत्र
- 8.2V वोल्टेज इनपुट
- 6.8 मिमी स्ट्रोक लंबाई
- दीर्घायु
- उच्च बल
तकनीकी मापदंडः
| उत्पाद मॉडल | चोटी बल (एन) |
निरंतर बल 25°C ((N) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिर (V/m/s) |
लम्बाई (मिमी) |
चौड़ाई (मिमी) |
ऊँचाई (मिमी) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |

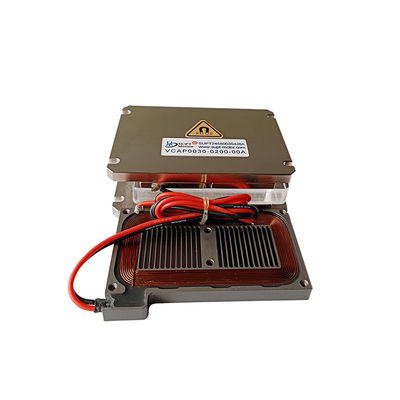

| VCAP0030-0020-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0020-0068-00A:
| पैरामीटर | मूल्य | पैरामीटर | मूल्य |
| मॉडल | VCAP0020-0068-00A | अधिकतम जोर | 20N |
| निरंतर धक्का (25°C) | 5.5N | कुल स्ट्रोक | 6.8 मिमी |
| अधिकतम वोल्टेज | 8.2V | बैक-ईएमएफ स्थिर | 4.4V/m/s |
| लम्बाई | 39 मिमी | चौड़ाई | 50 मिमी |
| ऊँचाई | 21.5 मिमी | वजन | 2.9 किलोग्राम |
अनुप्रयोग:
विशिष्ट अनुप्रयोग:
1उपभोक्ता इलेक्ट्रॉनिक्सः स्मार्टफोन कैमरों के लिए ऑटोफोकस और ऑप्टिकल इमेज स्टेबिलाइजेशन (ओआईएस), जो अति कॉम्पैक्ट स्थानों के भीतर उच्च आवृत्ति वाली प्रतिवर्ती गति को सक्षम करता है;कुछ पेरिस्कोप लेंस भी फ्लैट वीसीएम का उपयोग करते हैं.
2अर्धचालक उपकरण: सटीक XY-अक्ष गति प्लेटफार्म, जांच स्टेशन और चिप बॉन्डिंग मशीनें, जिन्हें कम कंपन के साथ लघु-स्ट्रोक, उच्च-गति संचालन की आवश्यकता होती है।
3परिशुद्धता माप / प्रकाशिकी: उच्च गति वाले दर्पण, कंपन चरण और लेजर स्कैनिंग, उच्च आवृत्ति प्रतिक्रिया और उच्च परिशुद्धता की स्थिति की आवश्यकता होती है।
4चिकित्सा उपकरण: न्यूनतम आक्रामक सर्जिकल रोबोट और माइक्रो-वॉल्व एक्ट्यूएटर, कॉम्पैक्ट आकार और तेजी से प्रतिक्रिया के बीच संतुलन।
