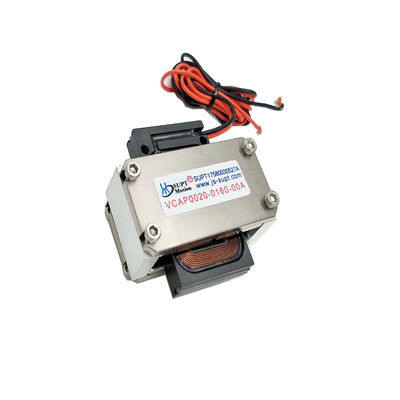

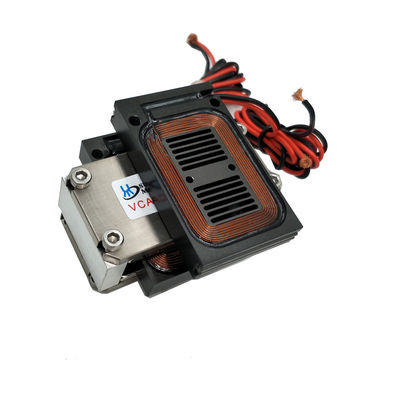

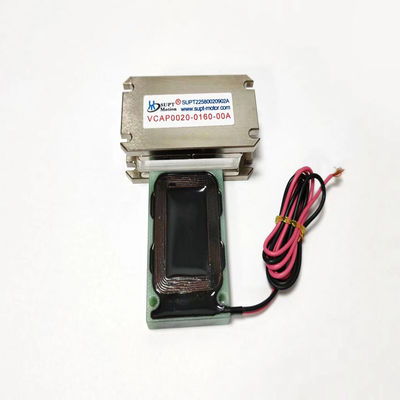

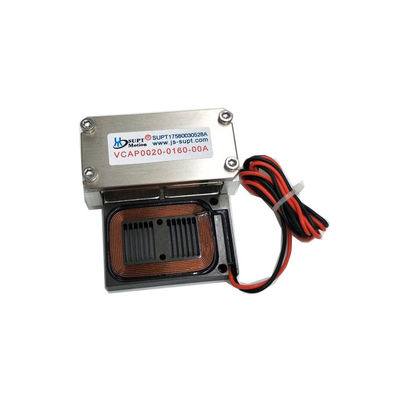

लघु मशीन उपकरण उद्योग के लिए सरल आवाज कॉइल एक्ट्यूएटर फ्लैट लघु रैखिक मोटर्स
| उत्पत्ति के प्लेस | जियांगसू, चीन |
|---|---|
| ब्रांड नाम | SUPT |
| प्रमाणन | ce,ISO9001,CCC |
| मॉडल संख्या | VCAP0020-0160-00A |
| न्यूनतम आदेश मात्रा | 2 टुकड़े |
| मूल्य | $120.00/pieces >=2 pieces |
| पैकेजिंग विवरण | <i>in carton and as customer requirements</i> <b>कार्टन में और ग्राहकों की आवश्यकताओं के अनुसार</b>< |
| प्रसव के समय | 1-5 उत्पाद 5-7 दिनों में शिपमेंट, नमूने 3-5 दिन, थोक में बातचीत करनी होगी |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 8000 पीस/पीस प्रति माह लीनियर वॉयस कॉइल मोटर |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| वारंटी | 3महीने-1साल | प्रयोग | नाव, कार, इलेक्ट्रिक साइकिल, घरेलू उपकरण, यूएवी, 3डी प्रिंटिंग, माइक्रोस्कोप, रोबोट, मेडिकल वेंटिलेट |
|---|---|---|---|
| प्रकार | माइक्रो मोटर | टॉर्कः | अनुरोध |
| निर्माण | स्थायी चुंबक | विनिमय | ब्रश |
| सुविधा की रक्षा करें | पूरी तरह से संलग्न | स्पीड (आरपीएम) | चर गति |
| सतत चालू (ए) | 4.6ए | दक्षता | आईई 1 |
| उत्पाद का नाम | रैखिक आवाज कुंडल मोटर | नामित वोल्टेज | 4.4 वी |
| पीक फोर्स | 20एन | निरंतर बल | 5.3एन |
| पोर्ट | शंघाई बंदरगाह | ||
| प्रमुखता देना | सरल संरचना रैखिक आवाज कॉइल एक्ट्यूएटर,रैखिक आवाज कॉइल एक्ट्यूएटर फ्लैट 4.6A,फ्लैट टाइप माइक्रो लाइनर मोटर 4.6A |
||
उत्पाद विवरण
सरल संरचना आवाज कॉइल मोटर माइक्रो मोटर रैखिक फ्लैट प्रकार आवाज कॉइल मोटर
उत्पाद का वर्णन
फ्लैट वॉयस कॉइल मोटर (वीसीएम) रैखिक गति उत्पन्न करने के लिए विद्युत चुम्बकीय बातचीत के सिद्धांत का उपयोग करता है। इसमें एक चुंबकीय क्षेत्र में रखा गया एक फ्लैट कॉइल होता है।जब कोइल के माध्यम से धारा बहती है, यह चुंबकीय क्षेत्र के साथ बातचीत करता है, एक लॉरेंट्ज़ बल बनाता है जो एक रैखिक पथ के साथ कॉइल को चलाता है। यह प्रत्यक्ष ड्राइव तंत्र यांत्रिक ट्रांसमिशन घटकों की आवश्यकता को समाप्त करता है,उच्च सटीकता और प्रतिक्रियाशीलता सुनिश्चित करना.
फ्लैट सीरीज लघु यात्रा X-Y गति के उत्पादन के लिए आदर्श है, और इसका बाजार मुख्य रूप से अर्धचालक और सूक्ष्म मशीन उपकरण उद्योगों के लिए निर्देशित है।चलो तरीकों में है कि फ्लैट आवाज कॉइल मोटर्स माइक्रो-मशीन उद्योग में इस्तेमाल किया जा सकता है के बारे में बात करते हैं:
1. सटीक माइक्रो मशीनिंग: वीसीएम की सटीक गति नियंत्रण और प्रतिक्रियाशीलता इसे माइक्रो मशीनिंग अनुप्रयोगों के लिए आदर्श बनाती है। यह कटर हेड की गति को नियंत्रित कर सकता है,काम का टुकड़ा या काटने के उपकरण के साथ submicron सटीकता के साथ, जो जटिल और सटीक माइक्रोमैशनिंग प्रक्रियाओं को सक्षम करता है।
2ऑप्टिक्स और माइक्रोलिथोग्राफीः माइक्रो-ऑप्टिक्स और माइक्रोलिथोग्राफी प्रक्रियाओं के निर्माण में, वीसीएम लेंस, मास्क या अन्य ऑप्टिकल तत्वों को अत्यधिक सटीकता के साथ स्थिति में सहायता करता है।यह सटीक सूक्ष्म संरचनाओं के उत्पादन के लिए महत्वपूर्ण है.
3एमईएमएस विनिर्माणः माइक्रो-इलेक्ट्रो-मैकेनिकल सिस्टम (एमईएमएस) विनिर्माण के लिए, वीसीएम विनिर्माण प्रक्रिया के दौरान एमईएमएस घटकों को सटीक रूप से स्थानांतरित करने में मदद करता है,जटिल माइक्रो-उपकरणों की सटीक असेंबली सुनिश्चित करना.
4माइक्रो-इलेक्ट्रो-डिस्चार्ज मशीनिंग और माइक्रो-मिलिंगः माइक्रो-इलेक्ट्रो-डिस्चार्ज मशीनिंग (ईडीएम) और माइक्रो-मिलिंग अनुप्रयोगों में,VCMs लघु सुविधाओं से सटीक सामग्री हटाने के लिए सक्षम करने के लिए इलेक्ट्रोड या पीस उपकरण की गति को नियंत्रित.
5जांच हेरफेरः सूक्ष्म हेरफेर कार्यों में, जैसे सटीक नमूनों या सूक्ष्म घटकों को संभालना,वीसीएम क्षति को कम करने और सटीक स्थिति प्राप्त करने के लिए जांच की गति को नियंत्रित करता है.
6माइक्रो-एसेम्ब्लीः वीसीएम का उपयोग माइक्रो-एसेम्ब्ली प्रक्रियाओं में माइक्रो-डिवाइसेस के निर्माण में माइक्रो-घटकों को खोजने और संरेखित करने के लिए किया जा सकता है, जिससे उचित कनेक्शन और कार्यक्षमता सुनिश्चित होती है।
7सतह का आकृतिकरण: वीसीएम उच्च सटीकता के साथ लघु सतहों की विशेषता के लिए एक प्रोफाइलर या सतह माप उपकरण की सटीक स्थिति में मदद कर सकता है।
8माइक्रोडिस्पेंसिंग और प्रिंटिंगः माइक्रोफ्लुइडिक्स और माइक्रोफैब्रिकेशन में,वीसीएम का उपयोग सूक्ष्म संरचना वाले सतहों पर द्रव या सामग्रियों की छोटी मात्राओं के वितरण या मुद्रण को नियंत्रित करने के लिए किया जा सकता है.
आवेदनः
फ्लैट वॉयस कॉइल मोटर में हल्का रोटर कॉइल, कम प्रतिक्रिया समय और उच्च आवृत्ति है।स्ट्रोक 1 मिमी-20 मिमी चोटी जोर 1N-300N अक्सर एक्स-वाई अक्ष गति मंच बनाने के लिए प्रयोग किया जाता है. व्यापक रूप से अर्धचालक, माइक्रो-मशीन उपकरण उद्योग में इस्तेमाल किया. मॉड्यूलर डिजाइन, अनुकूलित प्रसंस्करण किया जा सकता है.फ्लैट आवाज कॉइल मोटर श्रृंखला एक ही मात्रा में आयताकार श्रृंखला की तुलना में एक छोटा स्ट्रोक है, लेकिन एक कम ऊंचाई सतह का लाभ है। 500N तक जोर, 15 मिमी तक स्ट्रोक। फ्लैट श्रृंखला लघु स्ट्रोक एक्स-वाई गति का उत्पादन करने के लिए एक आदर्श उत्पाद है,और इसका बाजार मुख्य रूप से अर्धचालक और माइक्रो मशीन टूल्स उद्योगों के लिए उन्मुख है।.
फ्लैट टाइप वॉयस कॉइल मोटर की वीसीएपी श्रृंखला
|
उत्पाद Mdel
|
चोटी बल
(एन)
|
निरंतर
बल
(एन)
|
कुल स्ट्रोक
(मिमी)
|
अधिकतम
वोल्टेज
(V)
|
बैक ईएमएफ
निरंतर
(V/m/S)
|
कॉइल का वजन
घ)
|
लंबाई ((मिमी)
|
चौड़ाई
(मिमी)
|
|
VCAP0020-0068-00A
|
20
|
9.2
|
6.8
|
8.2
|
4.4
|
39
|
50
|
21.5
|
|
VCAP0020-0160-00A
|
20
|
5.3
|
16
|
27.6
|
4.4
|
59
|
50
|
22.5
|
|
VCAP0030-0200-00A
|
30
|
12.3
|
20
|
24.3
|
10.5
|
80
|
74
|
25
|
विस्तृत चित्र
