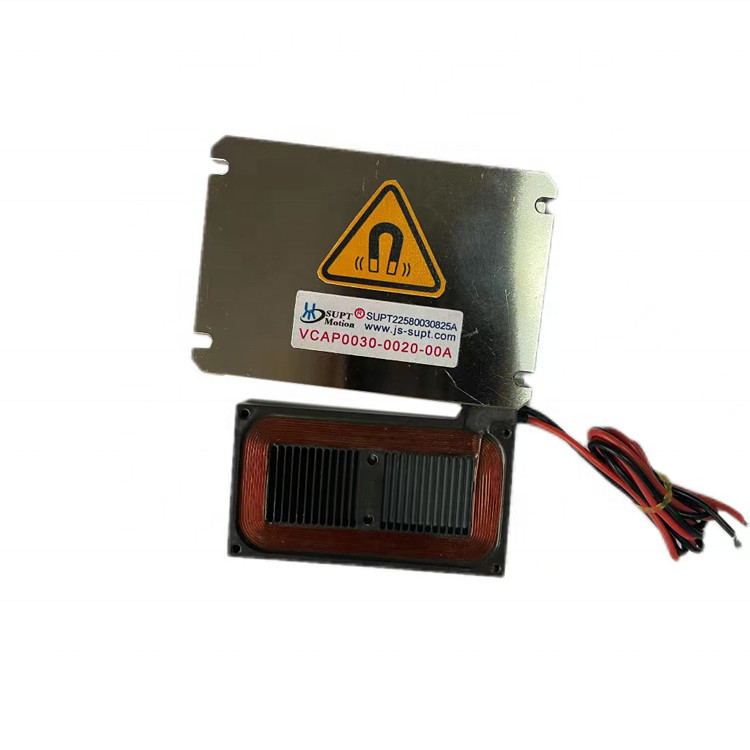

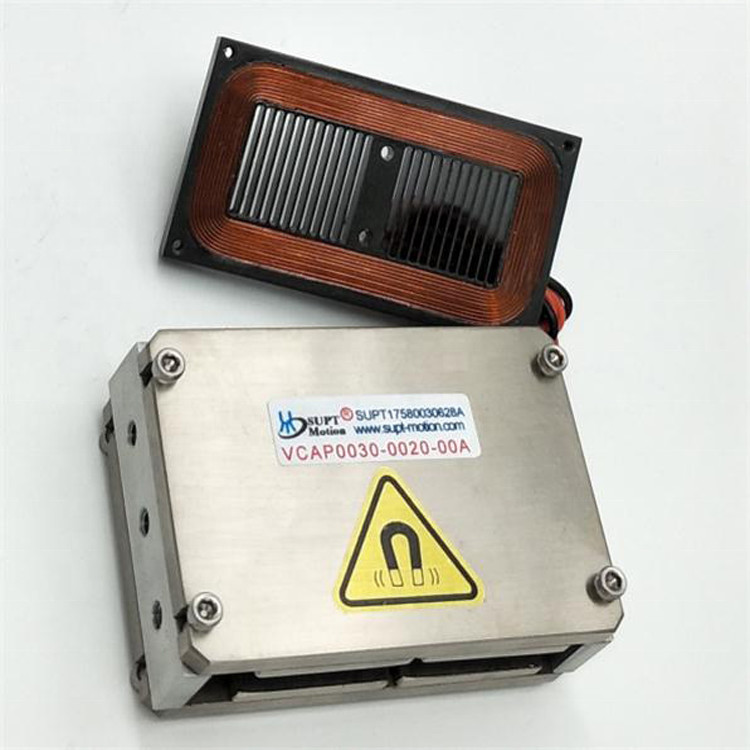

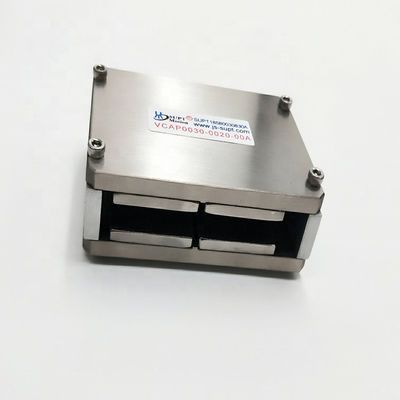

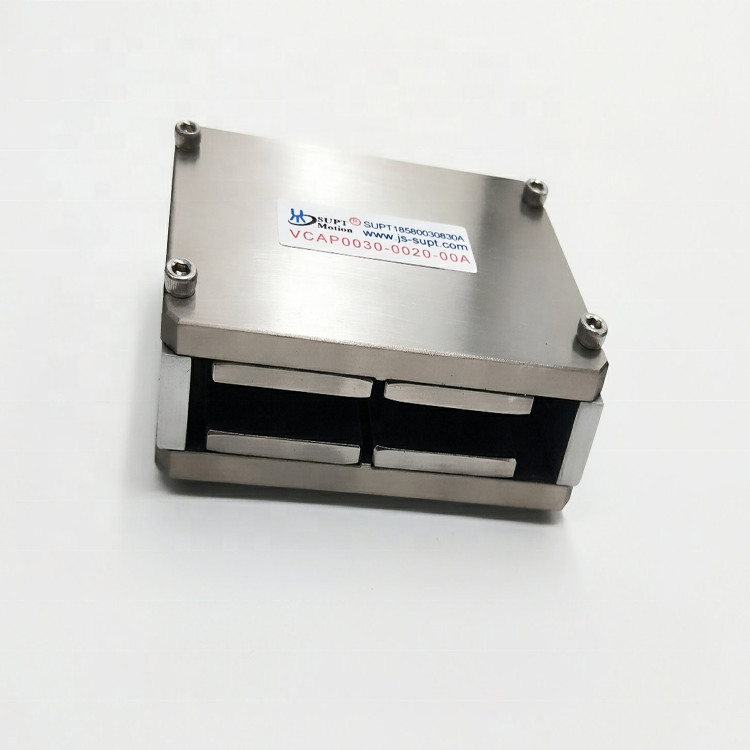

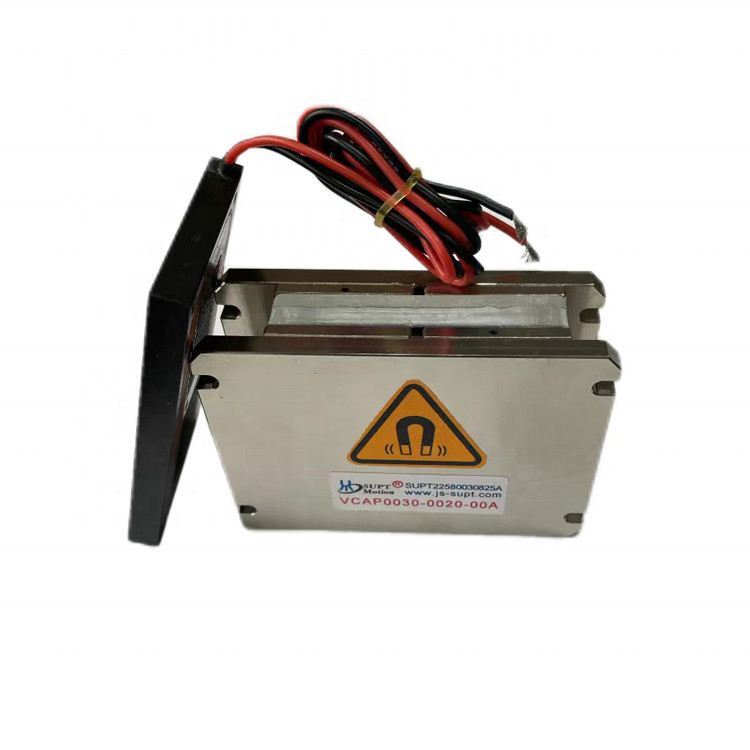

ऑटोमेशन और रोबोटिक्स के लिए उच्च प्रतिक्रिया फ्लैट लीनियर मोटर कॉइल
| उत्पत्ति के प्लेस | जियांगसू, चीन |
|---|---|
| ब्रांड नाम | SUPTMOTION |
| प्रमाणन | ce,ISO9001,CCC |
| मॉडल संख्या | VCAP0030-0200-00A |
| न्यूनतम आदेश मात्रा | ≥1 |
| मूल्य | $260.00/pieces 1-19 pieces |
| पैकेजिंग विवरण | कार्टन/लकड़ी के बक्से रैखिक मोटर का तार |
| प्रसव के समय | 1-5 उत्पाद 5-7 दिनों में शिपमेंट, नमूने 3-5 दिन, थोक में बातचीत करनी होगी |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 2000 पीस/पीस प्रति माह लीनियर मोटर कॉइल |
उत्पाद विवरण
| गारंटी | 3 महीने-1 साल | प्रयोग | नाव, कार, रोबोट, यूएवी, मेडिकल वेंटिलेटर, 3डी प्रिंटिंग, माइक्रोस्कोप, एंडोस्कोप |
|---|---|---|---|
| प्रकार | ब्रश मोटर | टॉर्कः | 5.5nm |
| निर्माण | स्थायी चुंबक | विनिमय | ब्रश |
| फ़ीचर को सुरक्षित रखें | पूरी तरह से बंद | गति (आरपीएम) | निरंतर गति |
| सतत चालू (ए) | 4 ए | क्षमता | आईई 1 |
| शिखर बल(एन) | 30 | अधिकतम यात्रा(मिमी) | 20 |
| ध्वनि कुंडल(v) | 10.5 | सतत बल(एन) | 12.3 |
| पत्तन | शंघाई | ||
| प्रमुखता देना | डीडी मोटर रैखिक मोटर कॉइल,रोबोट रैखिक मोटर कॉइल 30N,रोबोट उच्च आवृत्ति मोटर 30N |
||
उत्पाद विवरण
उत्पाद का वर्णन
फ्लैट लाइनर वॉयस कॉइल मोटर्स असाधारण प्रदर्शन प्रदान करते हैं, सटीक और तेज़ रैखिक गति प्रदान करते हैं, जो स्वचालन और रोबोटिक्स अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक महत्वपूर्ण आवश्यकता है।
1उच्च परिशुद्धता वाली पोजिशनिंग: रैखिक आवाज कॉइल मोटर्स सटीक और दोहराए जाने योग्य रैखिक गति प्रदान करते हैं, जिससे वे स्वचालन और रोबोटिक्स में पोजिशनिंग कार्यों के लिए एक आदर्श विकल्प बन जाते हैं।वे सुनिश्चित करते हैं कि घटकों को सही ढंग से तैनात किया जाए, जिससे स्वचालन प्रणालियों का समग्र प्रदर्शन बढ़ेगा।
2. रोबोटिक आर्म ड्राइव: रोबोटिक्स के क्षेत्र में, रैखिक आवाज कॉइल मोटर्स चिकनी और सटीक रैखिक गति के माध्यम से रोबोटिक बाहों को चलाते हैं। यह रोबोटों को वस्तुओं को धीरे-धीरे संभालने में सक्षम बनाता है,पिक-एंड-प्लेस ऑपरेशन करना, और जटिल असेंबली कार्य पूरा करें।
3कन्वेयर सिस्टम्स: कन्वेयर सिस्टम्स में एकीकृत, रैखिक आवाज कॉइल मोटर्स असेंबली लाइनों के साथ सामग्री और उत्पादों की नियंत्रित आवाजाही को सक्षम करते हैं।उनकी उच्च सटीकता वस्तुओं के सटीक संरेखण और स्थानांतरण सुनिश्चित करती है.
4सटीक निरीक्षण और परीक्षण: स्वचालित निरीक्षण और परीक्षण प्रणालियों में, रैखिक आवाज कॉइल मोटर्स सेंसर, कैमरों या जांचों की उच्च-सटीक आंदोलन को सक्षम करते हैं।यह सटीक डेटा अधिग्रहण और गुणवत्ता नियंत्रण सुनिश्चित करता है.
आवेदनः
आयताकार मोटर्स की तुलना में, VCAP श्रृंखला के फ्लैट मोटर्स आकार की इकाई के प्रति एक छोटी स्ट्रोक लंबाई प्रदान करते हैं। स्ट्रोक रेंज 1 मिमी से 20 मिमी और 1 एन से 300 एन तक के शिखर जोर के साथ,फ्लैट वॉयस कॉइल मोटर्स की वीसीएपी श्रृंखला लघु स्ट्रोक एक्स-वाई अक्ष गति के लिए आदर्श समाधान हैं, जिसका मुख्य बाजार अर्धचालक और माइक्रो-मैशनिंग उद्योगों में केंद्रित है। फ्लैट लाइनर वॉयस कॉइल एक्ट्यूएटर सिस्टम को असाधारण पोजिशनिंग सटीकता प्रदान करने के लिए डिज़ाइन किया गया है,गति, और शक्ति। प्रणाली एक आवाज कॉइल ड्राइव तंत्र को नियोजित करती है और एक उच्च टोक़ मोटर का उपयोग करती है ताकि एक्ट्यूएटर को लक्ष्य स्थिति में चलाया जा सके। रोटर कॉइल हल्के वजन,त्वरित प्रतिक्रिया समय, उच्च आवृत्ति, लघु स्ट्रोक, कॉम्पैक्ट संरचना, उच्च दक्षता, और स्थापना और रखरखाव में आसानी।
तकनीकी मापदंडः
|
फ्लैट प्रकार की आवाज कॉइल मोटर की वीसीएपी श्रृंखला |
|||||||
| मॉडल | पीक बल ((N) | निरंतर बल25°C(N) | अधिकतम यात्रा ((मिमी) | वोल्टेज ((V) | बैक ईएमएफ स्थिर ((V/m/S) | चौड़ाई*ऊंचाई (मिमी) | लंबाई ((मिमी) |
| VCAP0020-0068-00A | 20.0 | 9.2 | 6.8 | 8.2 | 4.4 | 50 गुना 21.5 | 39.0 |
| VCAP0020-0160-00A | 20.0 | 5.3 | 16.0 | 27.6 | 4.4 | 50 गुना 22.5 | 59.0 |
| VCAP0030-0200-00A | 30.0 | 12.3 | 20.0 | 24.3 | 10.5 | 74*25 | 80.0 |
| पैरामीटर | मूल्य | पैरामीटर | मूल्य |
| मॉडल | VCAP0030-0200-00A | अधिकतम जोर | 30N |
| निरंतर धक्का (25°C) | 5.512.3 | कुल स्ट्रोक | 20 मिमी |
| अधिकतम वोल्टेज | 24.3V | बैक-ईएमएफ स्थिर | 10.5V/m/s |
| लम्बाई | 80 मिमी | चौड़ाई | 74 मिमी |
| ऊँचाई | 25 मिमी | सुरक्षा रेटिंग | IP54 |
