सूचकांक मोड सर्वो मोटर नियंत्रक पीएलसी संचालित Accelnet सर्वो मोटर ड्राइवर
| उत्पत्ति के प्लेस | संयुक्त राज्य अमेरिका |
|---|---|
| ब्रांड नाम | Copley |
| प्रमाणन | ce,ISO9001,CCC |
| मॉडल संख्या | ACJ055-18 |
| न्यूनतम आदेश मात्रा | ≥1 |
| मूल्य | $560.00/pieces |
| पैकेजिंग विवरण | कार्टन पैकेजिंग ड्राइव |
| प्रसव के समय | 1-5 उत्पाद 5-7 दिनों में शिपमेंट, नमूने 3-5 दिन, थोक में बातचीत करनी होगी |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत योग्य |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मौजूदा शिखर | 18 | सटीक समय | 1 |
|---|---|---|---|
| पीक आउटपुट पावर | 970 | आउटपुट प्रतिरोध | 0.075 |
| नियंत्रण विधा | स्थिति/गति/टोक़ | नमी | 0-95% आरएच |
| इनपुट वोल्ट | 24 वी | आउटपुट करंट | 0-4ए |
| आउटपुट वोल्टेज | 0-24V | स्थिति सीमा | 0-360 डिग्री |
| सुरक्षा स्तर | IP67 | पल्स फ्रीक्वेंसी | 0-200KHz |
| पल्स चौड़ाई सीमा | 0.5-2.5ms | आकार | 170*120*50मिमी |
| गति सीमा | 0-100 आरपीएम | प्रकार | सर्वो मोटर नियंत्रक |
| वजन | प्रकाश | कार्य तापमान | -20-85°C |
| प्रमुखता देना | सूचकांक मोड सर्वो मोटर नियंत्रक,सर्वो मोटर नियंत्रक पीएलसी संचालित,पीएलसी संचालित एक्सेलनेट सर्वो मोटर ड्राइवर |
||
उत्पाद विवरण
इंडेक्सिंग मोड पीएलसी संचालित Accelnet Servo मोटर ड्राइव वितरित नियंत्रण नेटवर्क के लिए
विवरण
कॉपले ड्राइव
ड्राइव एक समृद्ध पूर्ण मान एन्कोडर इंटरफ़ेस प्रदान करता है जो Endat, Biss, SSI और Absolute A प्रोटोकॉल जैसे समर्थन करता है।सीएमओ या सीएमएल स्रोत कोड प्रदान करें जिसे सीधे विंडोज और आरओएसटी के तहत विकसित किया जा सकता हैयह सीधे संबंधित गति समारोह को कॉल कर सकता है, जो निर्दिष्ट स्थिति गति और समय के अनुसार मोटर को नियंत्रित करता है।

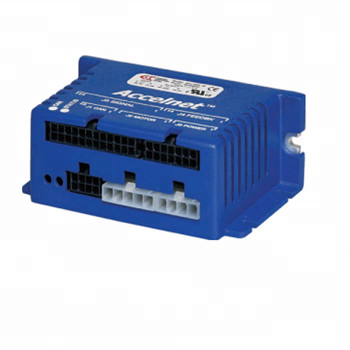

Accelnet माइक्रो पैनल एक कॉम्पैक्ट, डीसी संचालित सर्वो ड्राइव है
स्थिति, वेग और टॉर्क नियंत्रण के लिए AC ब्रशलेस और
डीसी ब्रश मोटर्स. यह एक वितरित नियंत्रण पर काम कर सकते हैं
नेटवर्क, एक स्टैंडअलोन इंडेक्सिंग ड्राइव के रूप में, या बाहरी के साथ
गति नियंत्रकों. दो संस्करण डिजिटल समर्थन करने के लिए उपलब्ध हैं
क्वाड्रेचर या एनालॉग सिन/कोस एन्कोडर।
सूचकांक मोड पीएलसी के साथ सरल संचालन की अनुमति देता है जो
आउटपुट का उपयोग सूचकांक और इनपुट को पढ़ने के लिए चुनने और लॉन्च करने के लिए करें
इसके अतिरिक्त,पीएलसी एएससीआईआई डेटा भेज सकता है
कि गति प्रोफाइल बदल सकते हैं ताकि एक सूचकांक प्रदर्शन कर सकते हैं
विभिन्न गति के रूप में मशीन की आवश्यकताओं में परिवर्तन.
क्षमता कई Accelnet ड्राइव को नियंत्रित करने में सक्षम बनाता है
पीएलसी से जो इस संचार प्रोटोकॉल का उपयोग करते हैं।
CANopen वितरित नियंत्रण वास्तुकला भी समर्थित है।
एक CAN नोड के रूप में CANopen प्रोटोकॉल के तहत संचालित, यह
प्रोफाइल स्थिति, प्रोफाइल गति, प्रोफाइल टॉर्क का समर्थन करता है,
इंटरपोलेटेड पोजीशन, और होमिंग. 127 ड्राइव तक कर सकते हैं
एक एकल CAN बस पर काम करते हैं और ड्राइव के समूहों को जोड़ा जा सकता है
CAN के माध्यम से ताकि वे एक साथ गति प्रोफाइल निष्पादित करें।
बाहरी गति नियंत्रकों के साथ संचालन संभव है
टोक़ (वर्तमान), वेग और स्थिति मोड में इनपुट
कमांड सिग्नल ±10V (टॉर्क, वेग, स्थिति) हो सकते हैं,
पीडब्ल्यूएम/पोलरिटी (टॉर्क, वेग), या स्टेपर प्रारूप (सीयू/सीडी या
चरण/दिशा).
| मॉडल | AC3-055-09 | ACJ-055-18 | ACJ-090-03 | ACJ-090-09 | एजे-90-12 | ||||
| आउटपुट पावर | |||||||||
| पीक करंट | 9 ((636) | 18.12.73 | 3(212) | 9 ((636) | 12 ((8.5) | Adc ((Arms, sinusoidal,± 5% | |||
| पीक टाइम | 1 | 1 | 1 | 1 | 1 | सेक | |||
| निरंतर धारा | 3(2.12) | 6.4.24 | 1 ((0.71) | 3(2.12) | 6.4.24 | Adc ((Arms,sinuscidal),± 5% | |||
| पीक आउटपुट पावर | 490 | 970 | 270 | 800 | 1600 | w | |||
| निरंतर" | 163 | 323 | 89 | 267 | 533 | w | |||
| आउटपुट प्रतिरोध | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
| अधिकतम आउटपुट वोटेज | voutHV0.97*Rou*tlout | ||||||||
| इनपुट पावर | |||||||||
| एच.एच. से एच.एच. | 20-55 | 20-55 | 20-90 | 20-90 | 20-90 | +vdc, ट्रांसफार्मर | |||
| चोटी | 9 | 18 | 3 | 9 | 12 | Adc ((1 सेकंड) चोटी | |||
| आईकॉन्ट | 3 | 6 | 1 | 3 | 6 | एडीसी निरंतर | |||
| Aux HV | 20-HVmax +Vdc @ 500 mAdc अधिकतम | ||||||||
| पीडब्ल्यूएम आउटपुट | 3-चरण एमओएसएफईटी इन्वर्टर, 15 केएचजेड केंद्र भारित पीडब्ल्यूएम, अंतरिक्ष-वेक्टर मॉड्यूलेशन 3o kHz |
||||||||
| प्रकार pwm लहर की आवृत्ति |
|||||||||
| डिजिटल नियंत्रण | |||||||||
डिजिटल नियंत्रण लूप |
वर्तमान, वेग, स्थिति. 100% डिजिटल लूप नियंत्रण द्वैध लूप स्थिति नियंत्रण द्वितीयक एन्कोडर इनपुट का उपयोग कर वर्तमान लूप:15 kHz ((66.7 us) गति, स्थिति लूपः 3kHz ((333 us) ब्रशलेस मोटर्स के लिए हॉल से साइनसॉइडल फील्ड-ओरिएंटेड कंट्रोल या ट्रैपेज़ॉइडल स्पेस-वेक्टर मॉड्यूलेशन के साथ निश्चित भारित पीडब्ल्यूएच वर्तमान लूपः2.5 kHz सामान्य, बैंडविड्थ ट्यूनिंग और लोड प्रेरण के साथ भिन्न होगी बस वोल्टेज में परिवर्तन बैंडविड्थ को प्रभावित नहीं करते हैं 200 uH लाइन-लाइन |
||||||||
| पार्श्व दर (समय) | |||||||||
| प्रतिस्थापन | |||||||||
| मॉड्यूलेशन | |||||||||
| बैंडविड्थ | |||||||||
| एचवी मुआवजा | |||||||||
| न्यूनतम भार प्रेरण | |||||||||
| कमांड इनपुट | |||||||||
| CANखुला | प्रोफाइल स्थिति, इंटरपोलेट स्थिति, प्रोफाइल गति, प्रोफाइल टॉर्क, होमिंग | ||||||||
| डिजिटल स्थिति | चरण/दिशा,सीडब्ल्यू/सीसीडब्ल्यू चरण कमांड (2 मेगाहर्ट्ज अधिकतम दर) | ||||||||
| क्वाड ए/बी एन्कोडर | 20 Mcount/sec (क्वाड्रेट के बाद),5Mline/sec | ||||||||
| डिजिटल टोक़ और वेग | पीडब्ल्यूएम, ध्रुवीयता | पीडब्ल्यूएम 0~100%, ध्रुवीयता=1/0 | |||||||
| पीडब्ल्यूएम | पीडब्ल्यूएम 50% ± 50%, ध्रुवीयता संकेत की आवश्यकता नहीं है | ||||||||
| पीडब्ल्यूएम आवृत्ति रेंज | न्यूनतम 1kHz, अधिकतम 100kHz | ||||||||
| Pw न्यूनतम पल्स चौड़ाई | 220 एनएस | ||||||||
| एनालॉग टॉर्क/गति/पोजिटन | ±10 vdc,5kΩ डायरेफेरेंशियल इनपुट प्रतिबाधा | ||||||||
| डिजिटल इनपुट | |||||||||
| संख्या प्रकार | 9[IN1] ड्राइव सक्षम फ़ंक्शन के लिए समर्पित,[IN2]~[IN9]प्रोग्राम करने योग्य हैं 74HC14 श्मिट ट्रिगर +5 वीडीसी से काम कर रहा है आरसी फिल्टर पर इनपुट 10 kΩ से +5 Vdc या [IN5] के अलावा सभी के लिए ग्राउंड Vin-Lo 1.35 Vdc,vin-HI >3.65 vdc सभी इनपुट में इनपुट पुल-अप/डाउन रिज़ॉल्यूशन का समूह चयन योग्य कनेक्शन +5 वीडीसी,या गोंड पर है 1 ड्राइव सक्षम करने के लिए 330 यूएस आरसी फिल्टर के साथ समर्पित इनपुट,0 से +24 वीडीसी अधिकतम 3 सामान्य प्रयोजन 330 यूएस आरसी फिल्टर के साथ इनपुट,0 से +24 वीडीसी अधिकतम 1 मोटर तापमान स्विच के लिए मध्यम गति इनपुट,33 यूएस आरसी फिल्ट 4.99 kΩ खींच/ खींच,0 से +24 vdc अधिकतम 4 100 एनएस आरसी फिल्टर के साथ उच्च गति इनपुट और आउटपुट,0 से +5 वीडीसी अधिकतम |
||||||||
| सभी इनपुट | |||||||||
| तार्किक स्तर | |||||||||
| ऊपर खींचें, नीचे खींचें नियंत्रण | |||||||||
| सक्षम करना[IN1] | |||||||||
| GP[IN2,3,4] | |||||||||
| एमएस [IN5] | |||||||||
| HS[IN6,7,8,9] | |||||||||
| डिजिटल आउटपुट (नोट 1) | |||||||||
| नम्बट प्रकार | 4अलग-थलग, प्रोग्राम करने योग्य डायोड के माध्यम से 1 kΩ खींचने के लिए +5 Vdc के साथ वर्तमान डूबने MDSFET 300 mAdc अधिकतम+,30 ve अधिकतम.प्रोग्राम करने योग्य कार्य प्रेरक भार चलाने के लिए बाहरी फाइबैक डायोड की आवश्यकता होती है |
||||||||
| [OUT1~4] | |||||||||
| वर्तमान रेटिंग | |||||||||
| वर्तमान रेटिंग | |||||||||
