AC3-055-09 सर्वो मोटर नियंत्रक 120W माइक्रोई ग्रिटिंग शासक लंबे जीवन
| उत्पत्ति के प्लेस | सूज़ौ चीन |
|---|---|
| ब्रांड नाम | America MICROE |
| प्रमाणन | 195-R3726-01 |
| मॉडल संख्या | MII163OS-20-एनआर |
| न्यूनतम आदेश मात्रा | 1 पीसीएस |
| मूल्य | $105-$230 |
| पैकेजिंग विवरण | गत्ते का डिब्बा पैकेजिंग ect के। |
| प्रसव के समय | सामान्य 5-7 दिन की डिलीवरी, 3-5 दिन तेज, थोक पर बातचीत करनी होगी |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत योग्य |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| वजन | प्रकाश | समग्र आयाम | 200*400*603mm |
|---|---|---|---|
| वोल्टेज | 24 वी | प्रवृत्ति | उच्च परिशुद्धता |
| शक्ति | 36w | आवेदन | औद्योगिक स्वचालन |
| संचार अंतरफलक | आरएस485/कैन/यूएसबी | इनपुट वोल्ट | DC24V |
| आउटपुट करंट | 0-5ए | आउटपुट शक्ति | 120 डब्ल्यू |
| आउटपुट वोल्टेज | DC0-24V | उत्पाद का नाम | सर्वो मोटर नियंत्रक |
| पल्स फ्रीक्वेंसी | 0-100KHZ | आकार | 180*140*60मिमी |
| गति विनियमन सीमा | 0-100% | कार्य तापमान | -20~+85℃ |
| प्रमुखता देना | AC3-055-09 सर्वो मोटर नियंत्रक,सर्वो मोटर नियंत्रक 120W,120W माइक्रोई ग्रिटिंग शासक |
||
उत्पाद विवरण
AC3-055-09 माइक्रोई ग्रिटिंग शासक सर्वो मोटर नियंत्रक लंबे जीवन
उत्पाद का वर्णन:

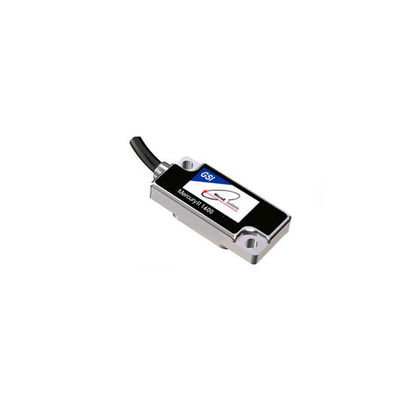

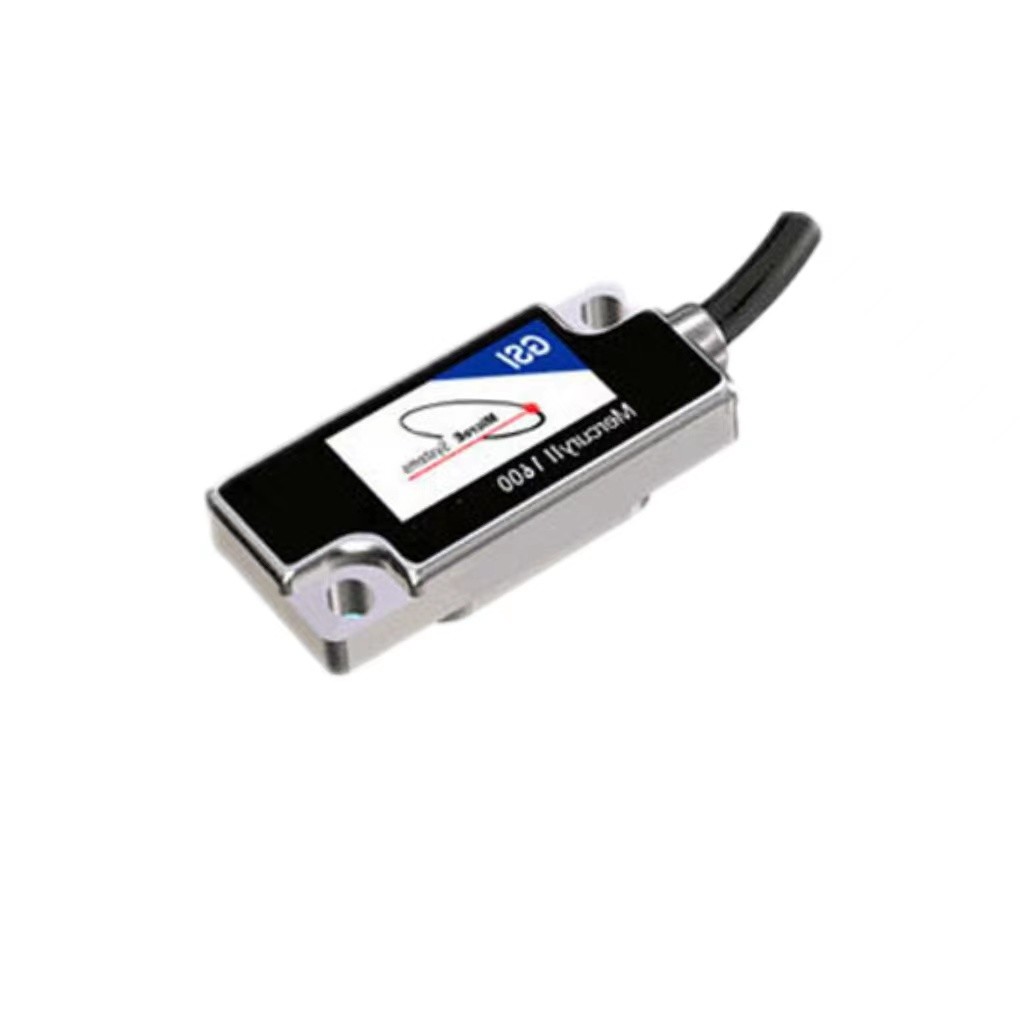

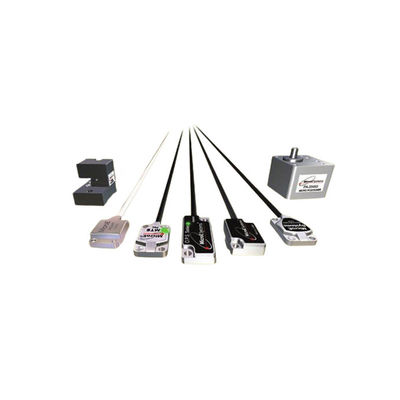

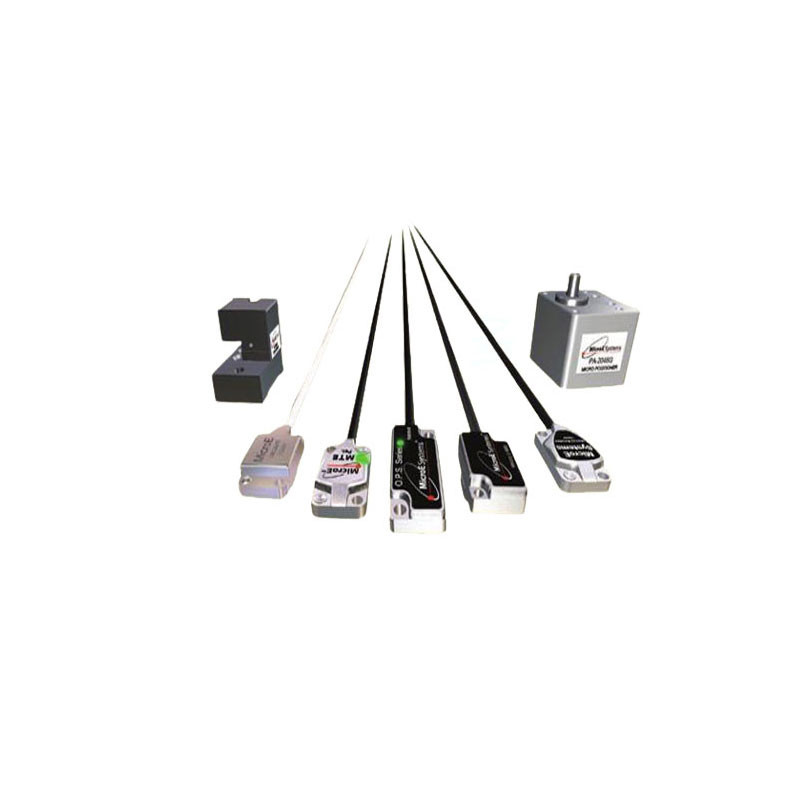

माइक्रोई ग्रिटिंग रूलर
यह एक माप प्रतिक्रिया उपकरण है जो एक ग्रिड के ऑप्टिकल सिद्धांत पर काम करता है, जिसे अक्सर संख्यात्मक नियंत्रण में उपयोग किया जाता है।
बंद लूप सर्वो प्रणाली में मशीन टूल्स में, इसका उपयोग रैखिक विस्थापन या कोणीय विस्थापन का पता लगाने के लिए किया जा सकता है।
इसकी डिजिटल पल्स के लिए माप आउटपुट सिग्नल,एक बड़ी पहचान सीमा का पता लगाने की सटीकता, तेज प्रतिक्रिया विशेषताओं के साथ।
यह एक माप प्रतिक्रिया उपकरण है जो एक ग्रिड के ऑप्टिकल सिद्धांत पर काम करता है, जिसे अक्सर संख्यात्मक नियंत्रण में उपयोग किया जाता है।
बंद लूप सर्वो प्रणाली में मशीन टूल्स में, इसका उपयोग रैखिक विस्थापन या कोणीय विस्थापन का पता लगाने के लिए किया जा सकता है।
इसकी डिजिटल पल्स के लिए माप आउटपुट सिग्नल,एक बड़ी पहचान सीमा का पता लगाने की सटीकता, तेज प्रतिक्रिया विशेषताओं के साथ।
| मॉडल | AC3-055-09 | ACJ-055-18 | ACJ-090-03 | ACJ-090-09 | एजे-90-12 | ||||
| आउटपुट पावर | |||||||||
| पीक करंट | 9 ((636) | 18.12.73 | 3(212) | 9 ((636) | 12 ((8.5) | Adc ((Arms, sinusoidal,± 5% | |||
| पीक टाइम | 1 | 1 | 1 | 1 | 1 | सेक | |||
| निरंतर धारा | 3(2.12) | 6.4.24 | 1 ((0.71) | 3(2.12) | 6.4.24 | Adc ((Arms,sinuscidal),± 5% | |||
| पीक आउटपुट पावर | 490 | 970 | 270 | 800 | 1600 | w | |||
| निरंतर" | 163 | 323 | 89 | 267 | 533 | w | |||
| आउटपुट प्रतिरोध | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
| अधिकतम आउटपुट वोटेज | voutHV0.97*Rou*tlout | ||||||||
| इनपुट पावर | |||||||||
| एच.एच. से एच.एच. | 20-55 | 20-55 | 20-90 | 20-90 | 20-90 | +vdc, ट्रांसफार्मर | |||
| चोटी | 9 | 18 | 3 | 9 | 12 | Adc ((1 सेकंड) चोटी | |||
| आईकॉन्ट | 3 | 6 | 1 | 3 | 6 | एडीसी निरंतर | |||
| Aux HV | 20-HVmax +Vdc @ 500 mAdc अधिकतम | ||||||||
| पीडब्ल्यूएम आउटपुट | 3-चरण एमओएसएफईटी इन्वर्टर, 15 केएचजेड केंद्र भारित पीडब्ल्यूएम, अंतरिक्ष-वेक्टर मॉड्यूलेशन 3o kHz |
||||||||
| प्रकार pwm लहर की आवृत्ति |
|||||||||
| डिजिटल नियंत्रण | |||||||||
डिजिटल नियंत्रण लूप |
वर्तमान, वेग, स्थिति. 100% डिजिटल लूप नियंत्रण द्वैध लूप स्थिति नियंत्रण द्वितीयक एन्कोडर इनपुट का उपयोग कर वर्तमान लूप:15 kHz ((66.7 us) गति, स्थिति लूपः 3kHz ((333 us) ब्रशलेस मोटर्स के लिए हॉल से साइनसॉइडल फील्ड-ओरिएंटेड कंट्रोल या ट्रैपेज़ॉइडल स्पेस-वेक्टर मॉड्यूलेशन के साथ निश्चित भारित पीडब्ल्यूएच वर्तमान लूपः2.5 kHz सामान्य, बैंडविड्थ ट्यूनिंग और लोड प्रेरण के साथ भिन्न होगी बस वोल्टेज में परिवर्तन बैंडविड्थ को प्रभावित नहीं करते हैं 200 uH लाइन-लाइन |
||||||||
| पार्श्व दर (समय) | |||||||||
| प्रतिस्थापन | |||||||||
| मॉड्यूलेशन | |||||||||
| बैंडविड्थ | |||||||||
| एचवी मुआवजा | |||||||||
| न्यूनतम भार प्रेरण | |||||||||
| कमांड इनपुट | |||||||||
| CANखुला | प्रोफाइल स्थिति, इंटरपोलेट स्थिति, प्रोफाइल गति, प्रोफाइल टॉर्क, होमिंग | ||||||||
| डिजिटल स्थिति | चरण/दिशा,सीडब्ल्यू/सीसीडब्ल्यू चरण कमांड (2 मेगाहर्ट्ज अधिकतम दर) | ||||||||
| क्वाड ए/बी एन्कोडर | 20 Mcount/sec (क्वाड्रेट के बाद),5Mline/sec | ||||||||
| डिजिटल टोक़ और वेग | पीडब्ल्यूएम, ध्रुवीयता | पीडब्ल्यूएम 0~100%, ध्रुवीयता=1/0 | |||||||
| पीडब्ल्यूएम | पीडब्ल्यूएम 50% ± 50%, ध्रुवीयता संकेत की आवश्यकता नहीं है | ||||||||
| पीडब्ल्यूएम आवृत्ति रेंज | न्यूनतम 1kHz, अधिकतम 100kHz | ||||||||
| Pw न्यूनतम पल्स चौड़ाई | 220 एनएस | ||||||||
| एनालॉग टॉर्क/गति/पोजिटन | ±10 vdc,5kΩ डायरेफेरेंशियल इनपुट प्रतिबाधा | ||||||||
| डिजिटल इनपुट | |||||||||
| संख्या प्रकार | 9[IN1] ड्राइव सक्षम फ़ंक्शन के लिए समर्पित,[IN2]~[IN9]प्रोग्राम करने योग्य हैं 74HC14 श्मिट ट्रिगर +5 वीडीसी से काम कर रहा है आरसी फिल्टर पर इनपुट 10 kΩ से +5 Vdc या [IN5] के अलावा सभी के लिए ग्राउंड Vin-Lo 1.35 Vdc,vin-HI >3.65 vdc सभी इनपुट में इनपुट पुल-अप/डाउन रिज़ॉल्यूशन का समूह चयन योग्य कनेक्शन +5 वीडीसी,या गोंड पर है 1 ड्राइव सक्षम करने के लिए 330 यूएस आरसी फिल्टर के साथ समर्पित इनपुट,0 से +24 वीडीसी अधिकतम 3 सामान्य प्रयोजन 330 यूएस आरसी फिल्टर के साथ इनपुट,0 से +24 वीडीसी अधिकतम 1 मोटर तापमान स्विच के लिए मध्यम गति इनपुट,33 यूएस आरसी फिल्ट 4.99 kΩ खींच/ खींच,0 से +24 vdc अधिकतम 4 100 एनएस आरसी फिल्टर के साथ उच्च गति इनपुट और आउटपुट,0 से +5 वीडीसी अधिकतम |
||||||||
| सभी इनपुट | |||||||||
| तार्किक स्तर | |||||||||
| ऊपर खींचें, नीचे खींचें नियंत्रण | |||||||||
| सक्षम करना[IN1] | |||||||||
| GP[IN2,3,4] | |||||||||
| एमएस [IN5] | |||||||||
| HS[IN6,7,8,9] | |||||||||
| डिजिटल आउटपुट (नोट 1) | |||||||||
| नम्बट प्रकार | 4अलग-थलग, प्रोग्राम करने योग्य डायोड के माध्यम से 1 kΩ खींचने के लिए +5 Vdc के साथ वर्तमान डूबने MDSFET 300 mAdc अधिकतम+,30 ve अधिकतम.प्रोग्राम करने योग्य कार्य प्रेरक भार चलाने के लिए बाहरी फाइबैक डायोड की आवश्यकता होती है |
||||||||
| [OUT1~4] | |||||||||
| वर्तमान रेटिंग | |||||||||
| वर्तमान रेटिंग | |||||||||
AC3-055-09 माइक्रोई सिस्टम्स द्वारा लॉन्च किया गया एक उच्च-प्रदर्शन ग्रिड शासक सर्वो मोटर नियंत्रक है, जिसे विशेष रूप से सटीक स्थिति नियंत्रण और गति अनुप्रयोगों के लिए डिज़ाइन किया गया है।निम्नलिखित AC3-055-09 नियंत्रक का विस्तृत विवरण है:
उच्च परिशुद्धता स्थिति नियंत्रणः AC3-055-09 नियंत्रक उन्नत स्थिति नियंत्रण तकनीक से लैस है, जो अत्यधिक उच्च स्थिति सटीकता प्राप्त कर सकता है।यह सटीक रूप से स्थिति की जानकारी को मापने के लिए MicroE के ग्रिटिंग शासक प्रौद्योगिकी के साथ संयुक्त है, सूक्ष्म गति और स्थिति को सक्षम करता है।
बंद फीडबैक प्रणालीः नियंत्रक एक बंद फीडबैक प्रणाली को अपनाता है, जो यह सुनिश्चित करता है कि वास्तविक समय में निगरानी और मोटर स्थिति को समायोजित करके सिस्टम हमेशा अपेक्षित स्थिति में हो।यह त्रुटियों और अस्थिरता को समाप्त करने में मदद करता है, प्रणाली की स्थिरता और नियंत्रण प्रदर्शन में सुधार।
उच्च गति प्रतिक्रियाः AC3-055-09 नियंत्रक में उच्च गति प्रतिक्रिया क्षमता है, जो तेजी से स्थिति परिवर्तन और समायोजन प्राप्त कर सकती है।यह उन अनुप्रयोगों में बहुत महत्वपूर्ण है जिनके लिए त्वरित स्थिति या स्विचिंग स्थिति की आवश्यकता होती है.
कई नियंत्रण मोडः नियंत्रक स्थिति मोड, गति मोड और बल मोड सहित कई नियंत्रण मोड का समर्थन करता है।उपयोगकर्ता विभिन्न प्रकार के गति नियंत्रण प्राप्त करने के लिए विशिष्ट अनुप्रयोग आवश्यकताओं के आधार पर उपयुक्त नियंत्रण मोड चुन सकते हैं.
संचार इंटरफ़ेस: AC3-055-09 नियंत्रक विभिन्न संचार इंटरफेस से लैस है, जैसे कि डिजिटल इंटरफेस, एनालॉग इंटरफेस और सार्वभौमिक इनपुट/आउटपुट इंटरफेस,बाहरी उपकरणों के साथ कनेक्शन और डेटा विनिमय प्राप्त करने के लिए.
प्रोग्रामिंग लचीलापन: यह नियंत्रक समृद्ध प्रोग्रामिंग विकल्प प्रदान करता है, कई प्रोग्रामिंग भाषाओं और वातावरण का समर्थन करता है,उपयोगकर्ताओं को अपनी आवश्यकताओं के अनुसार नियंत्रण और विन्यास को अनुकूलित करने की अनुमति देता है.
अनुप्रयोग क्षेत्रः AC3-055-09 नियंत्रक का व्यापक रूप से उन क्षेत्रों में उपयोग किया जाता है जिनमें उच्च परिशुद्धता स्थिति नियंत्रण की आवश्यकता होती है, जैसे कि अर्धचालक निर्माण, सटीक मशीनिंग, चिकित्सा उपकरण,स्वचालित उत्पादन लाइनेंआदि।
विश्वसनीयता और स्थायित्वः माइक्रोई गति नियंत्रण समाधानों का एक पेशेवर प्रदाता है, जो इसकी विश्वसनीयता और स्थायित्व के लिए जाना जाता है।AC3-055-09 नियंत्रक के डिजाइन को लंबे समय तक स्थिर संचालन और उच्च विश्वसनीयता सुनिश्चित करने के लिए सावधानीपूर्वक अनुकूलित किया गया है.
संक्षेप में, AC3-055-09 MicroE ग्रिटिंग रूलर सर्वो मोटर नियंत्रक उच्च परिशुद्धता, उच्च गति प्रतिक्रिया, और कई नियंत्रण मोड के साथ एक नियंत्रक है।यह विभिन्न अनुप्रयोगों के लिए उपयुक्त है, जो सटीक स्थिति नियंत्रण की आवश्यकता वाले अनुप्रयोगों के लिए स्थिर और विश्वसनीय गति नियंत्रण समर्थन प्रदान करता है।
