उच्च प्रतिक्रिया और उच्च त्वरण के लिए रैखिक मोटर ड्राइवर नियंत्रण कार्ड COPLEY ब्रशलेस ड्राइवर
| उत्पत्ति के प्लेस | सूज़ौ चीन |
|---|---|
| ब्रांड नाम | COPELY |
| प्रमाणन | ISO9001 |
| मॉडल संख्या | एक्सटीएल पैनल |
| न्यूनतम आदेश मात्रा | ≥1 पीसी |
| मूल्य | $130-$175 |
| पैकेजिंग विवरण | गत्ते का डिब्बा पैकेजिंग ect के। |
| प्रसव के समय | 1-5 उत्पाद 5-7 दिनों में शिपमेंट, नमूने 3-5 दिन, थोक में बातचीत करनी होगी |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत योग्य |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| विनिर्देश | एक्सटीएल-230-18 | वजन | 35 जी |
|---|---|---|---|
| समग्र आयाम | 200 * 400 * 602 मिमी | प्रवृत्ति | उच्च त्वरण |
| वोल्टेज | 220V | मात्रा | 9898 |
| शक्ति | 36w | ||
| प्रमुखता देना | उच्च प्रतिक्रिया सर्वो मोटर नियंत्रक 36W,सर्वो मोटर नियंत्रक COPLEY,रैखिक मोटर ड्राइवर नियंत्रण कार्ड 36W |
||
उत्पाद विवरण
उच्च प्रतिक्रिया और उच्च त्वरण के लिए रैखिक मोटर ड्राइवर नियंत्रण कार्ड COPLEY ब्रशलेस ड्राइवर
उत्पाद का वर्णन:
COPLEY ब्रशलेस ड्राइवर एक उच्च प्रदर्शन मोटर ड्राइवर है जिसे विशेष रूप से औद्योगिक स्वचालन, रोबोटिक्स, चिकित्सा उपकरण और अन्य सटीक नियंत्रण अनुप्रयोगों के लिए डिज़ाइन किया गया है।ब्रशलेस ड्राइवर उन्नत ब्रशलेस मोटर नियंत्रण तकनीक को अपनाता है, जो कुशल, सटीक और विश्वसनीय गति नियंत्रण प्रदान कर सकता है।
COPLEY ब्रशलेस ड्राइवरों में कई बेहतर विशेषताएं हैं। सबसे पहले, उनके पास उच्च सटीक स्थिति और गति नियंत्रण क्षमताएं हैं,जो सटीक गति नियंत्रण को सक्षम करते हैं और उच्च परिशुद्धता की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त हैंदूसरे, ब्रशलेस ड्राइव में ऊर्जा का कुशल रूपांतरण होता है, जिससे ऊर्जा की खपत कम होती है,और प्रणाली की दक्षता और स्थिरता में सुधार.
इसके अतिरिक्त, COPLEY ब्रशलेस ड्राइवरों में उच्च प्रोग्रामेबिलिटी और लचीलापन है, जो विभिन्न अनुप्रयोग आवश्यकताओं के अनुकूल हो सकता है।उपयोगकर्ता विभिन्न गति मोड प्राप्त करने के लिए पैरामीटर को कॉन्फ़िगर और समायोजित कर सकते हैं, त्वरण और वेग वक्र, साथ ही विभिन्न बाहरी नियंत्रण संकेतों का जवाब देते हैं। यह लचीलापन इसे विभिन्न अनुप्रयोग परिदृश्यों के लिए उपयुक्त बनाता है,सटीक रोबोटिक बाहों के गति नियंत्रण से लेकर चिकित्सा इमेजिंग उपकरण की सटीक स्थिति तक.
इसके अतिरिक्त, COPLEY ब्रशलेस ड्राइवर में उन्नत सुरक्षा और निगरानी कार्य भी हैं, जो अधिभार और दोषों को रोकने के लिए वर्तमान, तापमान और अन्य प्रमुख मापदंडों की निगरानी कर सकते हैं।यह उपकरण के जीवनकाल को बढ़ाने और प्रणाली की विश्वसनीयता में सुधार करने में मदद करता है.
सारांश में, COPLEY ब्रशलेस ड्राइवर उच्च परिशुद्धता, उच्च दक्षता और लचीलापन के साथ एक उन्नत मोटर नियंत्रण समाधान है। वे उद्योगों, स्वास्थ्य सेवा, रोबोटिक्स,और अन्य क्षेत्र, विभिन्न अनुप्रयोगों के लिए स्थिर, सटीक और विश्वसनीय गति नियंत्रण समर्थन प्रदान करता है।

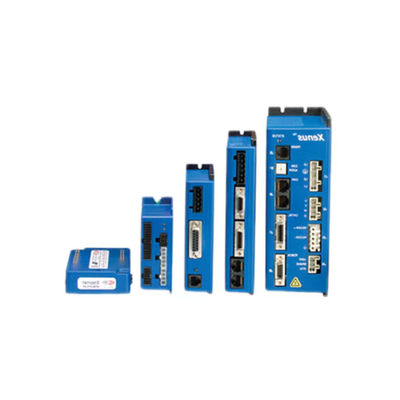

कॉपले ड्राइव
ड्राइव एक समृद्ध पूर्ण मान एन्कोडर इंटरफ़ेस प्रदान करता है जो Endat, Biss, SSI और Absolute A प्रोटोकॉल जैसे समर्थन करता है।सीएमओ या सीएमएल स्रोत कोड प्रदान करें जिसे सीधे विंडोज और आरओएसटी के तहत विकसित किया जा सकता हैयह सीधे संबंधित गति समारोह को कॉल कर सकता है, जो निर्दिष्ट स्थिति गति और समय के अनुसार मोटर को नियंत्रित करता है।
| मॉडल | AC3-055-09 | ACJ-055-18 | ACJ-090-03 | ACJ-090-09 | एजे-90-12 | ||||
| आउटपुट पावर | |||||||||
| पीक करंट | 9 ((636) | 18.12.73 | 3(212) | 9 ((636) | 12 ((8.5) | Adc ((Arms, sinusoidal,± 5% | |||
| पीक टाइम | 1 | 1 | 1 | 1 | 1 | सेक | |||
| निरंतर धारा | 3(2.12) | 6.4.24 | 1 ((0.71) | 3(2.12) | 6.4.24 | Adc ((Arms,sinuscidal),± 5% | |||
| पीक आउटपुट पावर | 490 | 970 | 270 | 800 | 1600 | w | |||
| निरंतर" | 163 | 323 | 89 | 267 | 533 | w | |||
| आउटपुट प्रतिरोध | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
| अधिकतम आउटपुट वोटेज | voutHV0.97*Rou*tlout | ||||||||
| इनपुट पावर | |||||||||
| एच.एच. से एच.एच. | 20-55 | 20-55 | 20-90 | 20-90 | 20-90 | +vdc, ट्रांसफार्मर | |||
| चोटी | 9 | 18 | 3 | 9 | 12 | Adc ((1 सेकंड) चोटी | |||
| आईकॉन्ट | 3 | 6 | 1 | 3 | 6 | एडीसी निरंतर | |||
| Aux HV | 20-HVmax +Vdc @ 500 mAdc अधिकतम | ||||||||
| पीडब्ल्यूएम आउटपुट | 3-चरण एमओएसएफईटी इन्वर्टर, 15 केएचजेड केंद्र भारित पीडब्ल्यूएम, अंतरिक्ष-वेक्टर मॉड्यूलेशन 3o kHz |
||||||||
| प्रकार pwm लहर की आवृत्ति |
|||||||||
| डिजिटल नियंत्रण | |||||||||
डिजिटल नियंत्रण लूप |
वर्तमान, वेग, स्थिति. 100% डिजिटल लूप नियंत्रण द्वैध लूप स्थिति नियंत्रण द्वितीयक एन्कोडर इनपुट का उपयोग कर वर्तमान लूप:15 kHz ((66.7 us) गति, स्थिति लूपः 3kHz ((333 us) ब्रशलेस मोटर्स के लिए हॉल से साइनसॉइडल फील्ड-ओरिएंटेड कंट्रोल या ट्रैपेज़ॉइडल स्पेस-वेक्टर मॉड्यूलेशन के साथ निश्चित भारित पीडब्ल्यूएच वर्तमान लूपः2.5 kHz सामान्य, बैंडविड्थ ट्यूनिंग और लोड प्रेरण के साथ भिन्न होगी बस वोल्टेज में परिवर्तन बैंडविड्थ को प्रभावित नहीं करते हैं 200 uH लाइन-लाइन |
||||||||
| पार्श्व दर (समय) | |||||||||
| प्रतिस्थापन | |||||||||
| मॉड्यूलेशन | |||||||||
| बैंडविड्थ | |||||||||
| एचवी मुआवजा | |||||||||
| न्यूनतम भार प्रेरण | |||||||||
| कमांड इनपुट | |||||||||
| CANखुला | प्रोफाइल स्थिति, इंटरपोलेट स्थिति, प्रोफाइल गति, प्रोफाइल टॉर्क, होमिंग | ||||||||
| डिजिटल स्थिति | चरण/दिशा,सीडब्ल्यू/सीसीडब्ल्यू चरण कमांड (2 मेगाहर्ट्ज अधिकतम दर) | ||||||||
| क्वाड ए/बी एन्कोडर | 20 Mcount/sec (क्वाड्रेट के बाद),5Mline/sec | ||||||||
| डिजिटल टोक़ और वेग | पीडब्ल्यूएम, ध्रुवीयता | पीडब्ल्यूएम 0~100%, ध्रुवीयता=1/0 | |||||||
| पीडब्ल्यूएम | पीडब्ल्यूएम 50% ± 50%, ध्रुवीयता संकेत की आवश्यकता नहीं है | ||||||||
| पीडब्ल्यूएम आवृत्ति रेंज | न्यूनतम 1kHz, अधिकतम 100kHz | ||||||||
| Pw न्यूनतम पल्स चौड़ाई | 220 एनएस | ||||||||
| एनालॉग टॉर्क/गति/पोजिटन | ±10 vdc,5kΩ डायरेफेरेंशियल इनपुट प्रतिबाधा | ||||||||
| डिजिटल इनपुट | |||||||||
| संख्या प्रकार | 9[IN1] ड्राइव सक्षम फ़ंक्शन के लिए समर्पित,[IN2]~[IN9]प्रोग्राम करने योग्य हैं 74HC14 श्मिट ट्रिगर +5 वीडीसी से काम कर रहा है आरसी फिल्टर पर इनपुट 10 kΩ से +5 Vdc या [IN5] के अलावा सभी के लिए ग्राउंड Vin-Lo 1.35 Vdc,vin-HI >3.65 vdc सभी इनपुट में इनपुट पुल-अप/डाउन रिज़ॉल्यूशन का समूह चयन योग्य कनेक्शन +5 वीडीसी,या गोंड पर है 1 ड्राइव सक्षम करने के लिए 330 यूएस आरसी फिल्टर के साथ समर्पित इनपुट,0 से +24 वीडीसी अधिकतम 3 सामान्य प्रयोजन 330 यूएस आरसी फिल्टर के साथ इनपुट,0 से +24 वीडीसी अधिकतम 1 मोटर तापमान स्विच के लिए मध्यम गति इनपुट,33 यूएस आरसी फिल्ट 4.99 kΩ खींच/ खींच,0 से +24 vdc अधिकतम 4 100 एनएस आरसी फिल्टर के साथ उच्च गति इनपुट और आउटपुट,0 से +5 वीडीसी अधिकतम |
||||||||
| सभी इनपुट | |||||||||
| तार्किक स्तर | |||||||||
| ऊपर खींचें, नीचे खींचें नियंत्रण | |||||||||
| सक्षम करना[IN1] | |||||||||
| GP[IN2,3,4] | |||||||||
| एमएस [IN5] | |||||||||
| HS[IN6,7,8,9] | |||||||||
| डिजिटल आउटपुट (नोट 1) | |||||||||
| नम्बट प्रकार | 4अलग-थलग, प्रोग्राम करने योग्य डायोड के माध्यम से 1 kΩ खींचने के लिए +5 Vdc के साथ वर्तमान डूबने MDSFET 300 mAdc अधिकतम+,30 ve अधिकतम.प्रोग्राम करने योग्य कार्य प्रेरक भार चलाने के लिए बाहरी फाइबैक डायोड की आवश्यकता होती है |
||||||||
| [OUT1~4] | |||||||||
| वर्तमान रेटिंग | |||||||||
| वर्तमान रेटिंग | |||||||||
क्यों एलमो ड्राइवर?
कॉम्पैक्ट और उच्च शक्ति घनत्व
बहुक्रिया और उच्च विश्वसनीयता वाले उत्पाद
व्यापक बाजार, व्यापक अनुप्रयोग
उत्कृष्ट गति नियंत्रण प्रदर्शन
चालक अनुप्रयोग बाजार

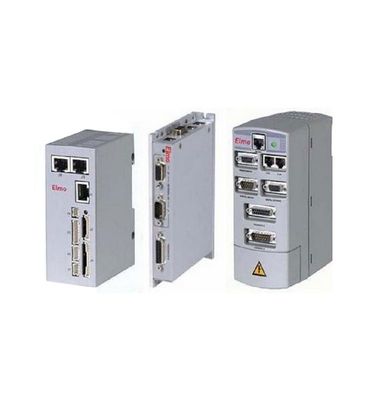

एल्मो मोटर परिचय
कॉम्पैक्ट और कम लागत वाले समाधानः टोक़,गति और स्थिति अनुप्रयोग
लाभ प्रकार और पूर्ण एन्कोडर
प्रौद्योगिकीः
एलमो का उत्पाद एक लंबे अनुभव, व्यापक ज्ञान और उच्च स्तर का है
प्रौद्योगिकी क्रिस्टलीकरण
एनालॉग शक्ति रूपांतरण
वर्तमान लूप नियंत्रण पर आधारित एएसआईसी
डीएसपी और प्रोसेसर - डिजिटल ड्राइव
बस संरचना - डिजिटल ड्राइव
तीसरी पीढ़ी की मोशन कंट्रोल प्रोग्रामिंग भाषा
उन्नत स्थापना और डिबगिंग प्रौद्योगिकी
