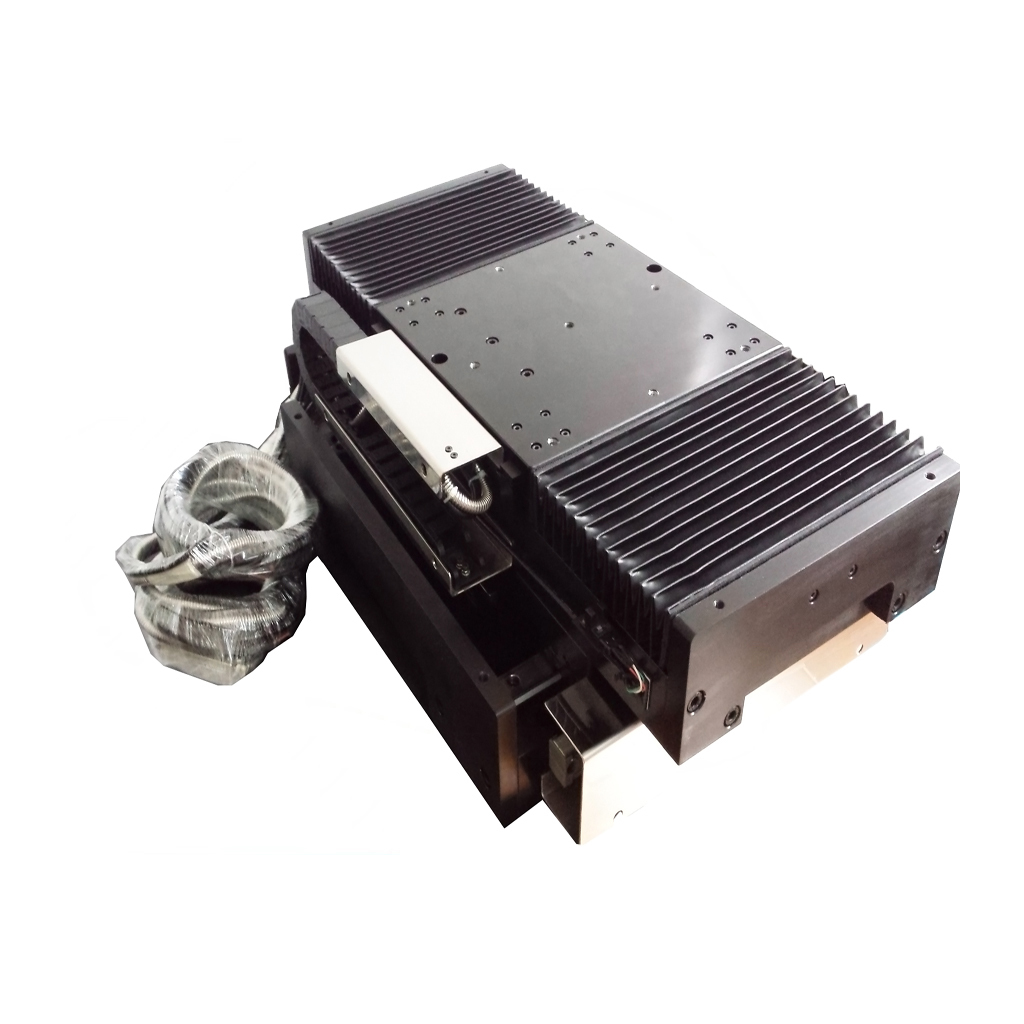

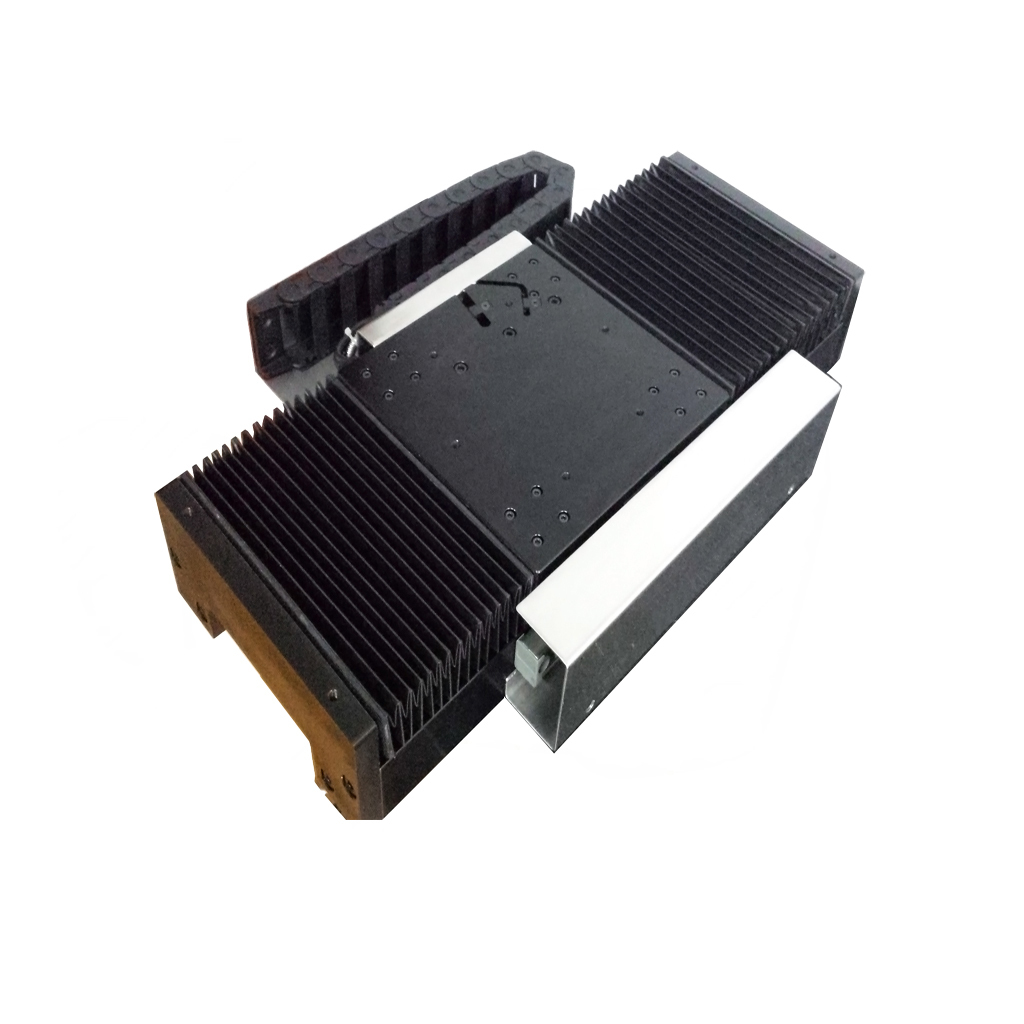

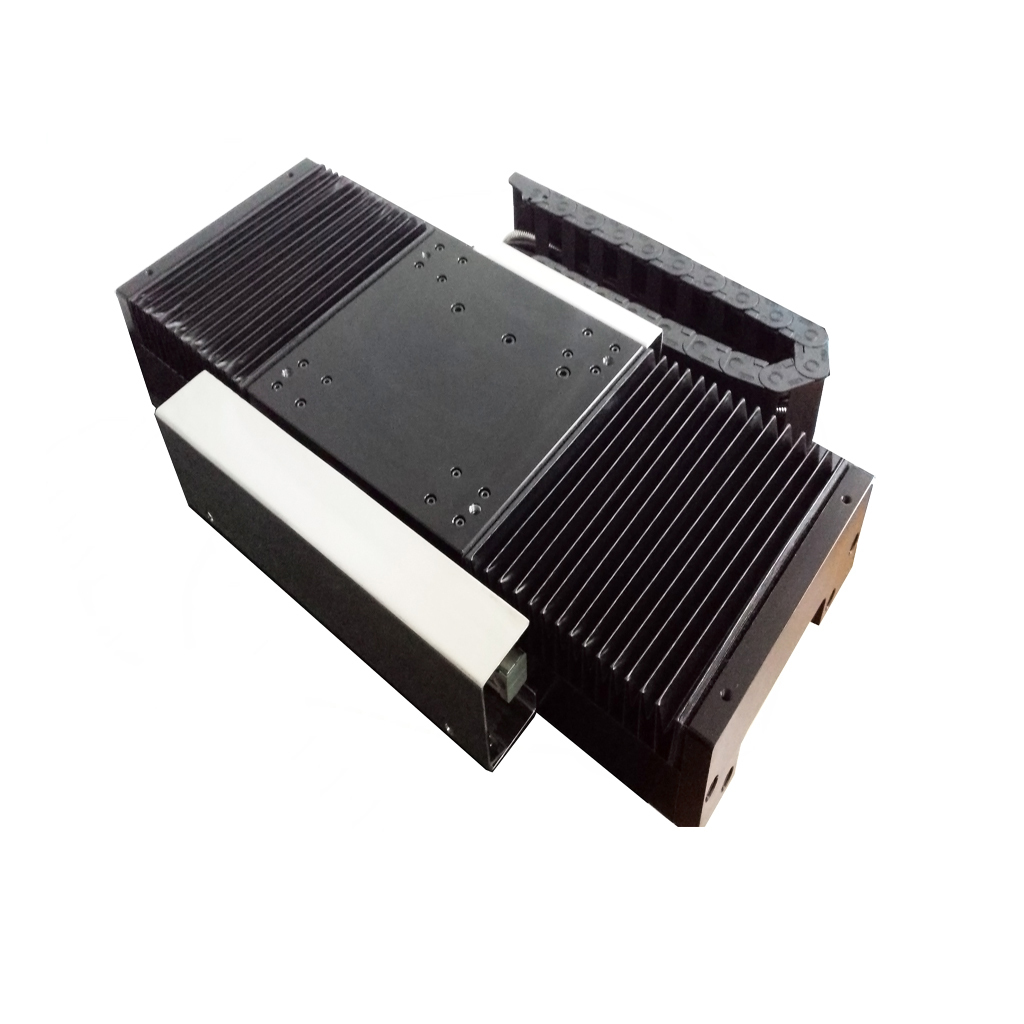

अनुकूलन योग्य स्ट्रोक लंबाई के साथ हाई थ्रस्ट यू आकार के रैखिक मोटर मॉड्यूल
| उत्पत्ति के प्लेस | जियांग्सू, चीन |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | ISO9001-2000 |
| मॉडल संख्या | MLCA-0040-135-00 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | USD 100-200 / Piece |
| पैकेजिंग विवरण | एंटी-स्टैटिक फोम सुरक्षा के साथ निर्यात-ग्रेड कार्टन |
| प्रसव के समय | नमूनों के लिए 3-5 कार्य दिवस, थोक के लिए 15-25 दिन |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत करने के लिए |
उत्पाद विवरण
| चोटी कंठी | 120 एन | मोटर प्रकार | रैखिक मोटर मॉड्यूल |
|---|---|---|---|
| बैक ईएमएफ स्थिरांक | 17.6 वी/एम/एस | पीक करंट (एलपी) | 4.2 ए |
| कुंडल वजन | 0.42 किग्रा | प्रतिरोध(एलएल)(आर) | 9.4 ω |
| 25 C पर सतत टॉर्क | 40 एन | सामग्री | एल्यूमीनियम मिश्र धातु |
| उत्पाद मॉडल | MLCA-0040-135-00 |
उत्पाद विवरण
उत्पाद अवलोकन
SUPT MOTION MLCA-0040-135-00 एक यू-आकार का रैखिक मोटर आर्मेचर है जिसे एमएलएफए श्रृंखला स्टेटर (चुंबकीय रेल) के साथ संगत होने के लिए डिज़ाइन किया गया है। इसमें 120 एन का चरम थ्रस्ट, 40 एन का निरंतर थ्रस्ट, 30 मिमी की पोल पिच और 0.42 किलोग्राम का आर्मेचर वजन शामिल है। जब एक रैखिक एनकोडर के साथ संयोजन में उपयोग किया जाता है, तो यह उच्च-परिशुद्धता स्थिति नियंत्रण सक्षम करता है।
लीनियर मोटर्स महत्वपूर्ण लाभ प्रदान करते हैं, जिनमें उच्च त्वरण, सुचारू थ्रस्ट विशेषताएँ, मॉड्यूलर डिज़ाइन, स्वतंत्र रूप से विस्तार योग्य स्ट्रोक, शांत संचालन और रखरखाव-मुक्त प्रदर्शन शामिल हैं।
यू-आकार की रैखिक मोटर एक कोर-रहित डिज़ाइन का उपयोग करती है, जो शून्य बैकलैश के साथ सुचारू गति प्राप्त करने के लिए चुंबकीय आकर्षण और कॉगिंग प्रभाव को समाप्त करती है। स्टेटर चुंबकीय रेल को अनिश्चित काल तक जोड़ा जा सकता है, जिससे स्ट्रोक सैद्धांतिक रूप से असीमित हो जाता है; यह इसे लॉन्ग-स्ट्रोक, हाई-स्पीड पोजिशनिंग की आवश्यकता वाले अनुप्रयोगों के लिए विशेष रूप से उपयुक्त बनाता है। लीड स्क्रू ड्राइव की तुलना में, रैखिक मोटर्स को मध्यवर्ती रूपांतरण तंत्र की आवश्यकता नहीं होती है, जो सिस्टम संरचना को सरल बनाता है और गतिशील प्रतिक्रिया बैंडविड्थ में सुधार करता है।
उत्पाद लाभ
मॉड्यूलर डिज़ाइन: लचीले विन्यास के लिए गतिशील और स्थिर घटकों का स्वतंत्र चयन
असीमित स्ट्रोक एक्सटेंशन: किसी भी स्ट्रोक की आवश्यकता को समायोजित करने के लिए विस्तार योग्य स्थिर घटक
रखरखाव-मुक्त संचालन: बिना किसी यांत्रिक घिसाव के संपर्क रहित ड्राइव
उच्च त्वरणn: उच्च जोर उच्च गतिशील प्रतिक्रिया को सक्षम बनाता है
शांत संचालन: कोई गियर या लीड स्क्रू शोर नहीं
कीवर्ड: यू-आकार की रैखिक मोटर, रैखिक मोटर मॉड्यूल, मॉड्यूलर रैखिक मोटर, लंबे स्ट्रोक रैखिक प्लेटफॉर्म, उच्च-जोर रैखिक मोटर
विशेष विवरण
| पैरामीटर | कीमत |
| चरम जोर | 120 एन |
| निरंतर जोर | 40 एन |
| चरम धारा | 4.2 ए |
| सतत धारा | 1.4 ए |
| लगातार जोर | 30.4 एन/ए |
| बैक-ईएमएफ स्थिरांक | 17.6 वी/एम/एस |
| पोल पिच | 30 मिमी |
| मूवर मास | 0.42 किग्रा |
| रैखिक मोटर प्रदर्शन पैरामीटर | ||||
| ए सीरीज़ - एमएलसीए (डायनेमिक) एमएलएफए (स्टेटर) | ||||
| मॉडल/पैरा | एमएलसीए-0020-075-00 | एमएलसीए-0040-135-00 | एमएलसीए-0080-255-00 | |
| शिखर बल(एफपी) | एन | 60 | 120 | 240 |
| पीक करंट (एलपी) | एम्प्स | 4.8 | 4.2 | 4.2 |
| सतत बल (एफसी) | एन | 20 | 40 | 80 |
| सतत धारा (एलसी) | एम्प्स | 1.6 | 1.4 | 1.4 |
| एक्चुएटर स्थिरांक (डीसी मोटर रूपांतरण/3p)(Ka) | एन/डब्ल्यू | 5.65 | 7.9 | 11.2 |
| लगातार जोर (एलएल)(केएफ) | एन/एम्प्स | 15.3 | 30.4 | 60.3 |
| पिछला ईएमएफ स्थिरांक(एलएल)(केबी) | वी/एम/सेकंड | 8.8 | 17.6 | 34.8 |
| विद्युत स्थिरांक (Te) | एमएस | 0.3 | 0.3 | 0.3 |
| प्रतिरोध(एलएल)(आर) | @25℃Ω | 4.8 | 9.4 | 19.2 |
| अधिष्ठापन(एलएल)(एल) | महाराष्ट्र | 1.51 | 3 | 6 |
| ऊष्मा अंतरण गुणांक(Rth) | ℃/डब्ल्यू | *3.9 | *1.9 | **1.3 |
| कुंडल अधिकतम तापमान (टीएमएक्स) | ℃ | 120 | 120 | 120 |
| चुंबक पोल पिच(2T) | मिमी | 30 | 30 | 30 |
| मूवर वजन | किग्रा | 0.24 | 0.42 | 0.82 |
आवेदन
सेमीकंडक्टर वेफर ट्रांसफर प्लेटफार्म
फ्लैट-पैनल डिस्प्ले (एफपीडी) निरीक्षण उपकरण
इलेक्ट्रॉनिक घटकों के लिए सरफेस-माउंट टेक्नोलॉजी (एसएमटी) उत्पादन लाइनें
लेजर कटिंग और उत्कीर्णन के लिए XY चरण
रसद छँटाई और सामग्री प्रबंधन प्रणाली
अनुकूलन नोट्स: यह उत्पाद स्ट्रोक लंबाई, थ्रस्ट रेटिंग और गाइड रेल कॉन्फ़िगरेशन के अनुकूलन का समर्थन करता है, और आवश्यकतानुसार ऑप्टिकल एनकोडर या हॉल इफेक्ट सेंसर के साथ एकीकृत किया जा सकता है।
