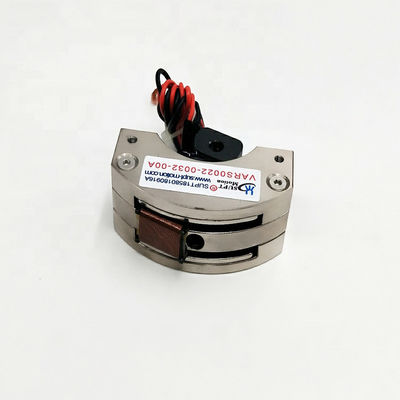

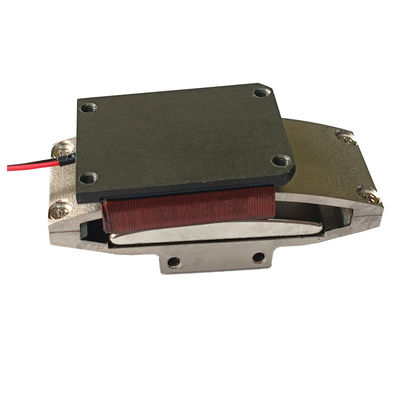

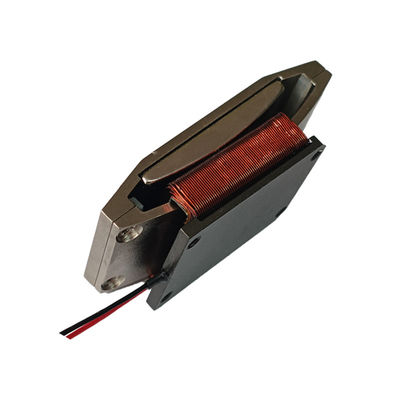

VARS0350 रोटरी वॉयस कॉइल मोटर उच्च स्थिरता 3.5 एनएम 60 डिग्री स्विंग एक्ट्यूएटर
| उत्पत्ति के प्लेस | जियांग्सू, चीन |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | ISO9001-2000 |
| मॉडल संख्या | VARS0350-060-00A |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | USD 160-320 / Piece |
| पैकेजिंग विवरण | एंटी-स्टैटिक फोम सुरक्षा के साथ निर्यात-ग्रेड कार्टन |
| प्रसव के समय | नमूनों के लिए 3-5 कार्य दिवस, थोक के लिए 15-25 दिन |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | प्रति माह 3000 टुकड़े |
उत्पाद विवरण
| चोटी कंठी | 3.5 एनएम | मोटर प्रकार | रोटरी वॉयस कॉइल मोटर (स्विंग प्रकार) |
|---|---|---|---|
| बैक ईएमएफ स्थिरांक | 0.52 वी/एम/एस | अधिकतम वोल्टेज | 25.8 वी |
| कुंडल वजन | 115 ग्राम | सेवा जीवन | 10,000 घंटे |
| कुल स्ट्रोक | 60 डिग्री | आयाम एलएक्सडब्ल्यूएक्सएच | 115 x 65 x 54.5 मिमी |
| 25 C पर सतत टॉर्क | 1.14 एनएम | सामग्री | एल्यूमीनियम मिश्र धातु |
| उत्पाद मॉडल | VARS0350-060-00A | ||
| प्रमुखता देना | उच्च स्थिरता वाइड एंगल रोटरी एक्ट्यूएटर,उच्च त्वरण उच्च टोक़ स्विंग मोटर,त्वरित प्रतिक्रिया औद्योगिक ग्रेड एक्ट्यूएटर |
||
उत्पाद विवरण
उत्पाद अवलोकन
VARS0350-060-00A SUPT MOTION द्वारा पेश किया गया एक हेवी-ड्यूटी स्विंग-टाइप रोटरी वॉयस कॉइल मोटर है, जिसे विशेष रूप से चौड़े-कोण पोजिशनिंग और स्थिरीकरण कार्यों के लिए डिज़ाइन किया गया है जिन्हें उच्च टॉर्क की आवश्यकता होती है। 25 डिग्री सेल्सियस पर, यह रोटरी वॉयस कॉइल मोटर 60 डिग्री की असाधारण रूप से विस्तृत कुल स्ट्रोक रेंज पर 3.5 N·m का पीक टॉर्क और 1.14 N·m का निरंतर टॉर्क प्रदान करता है, जिसमें अधिकतम ड्राइव वोल्टेज 25.8 V है।
मूविंग कॉइल का वजन 115 ग्राम है, और एक्चुएटर बॉडी का माप 115 × 65 × 54.5 मिलीमीटर है। सभी VARS श्रृंखला वॉयस कॉइल मोटरों की तरह, कॉइल सीधे चुंबकीय क्षेत्र के भीतर चलता है, जिससे डिवाइस को शून्य बैकलैश और कोई कॉगिंग प्रभाव के साथ एक रैखिक टॉर्क-करंट संबंध मिलता है, यहां तक कि ऐसे उच्च शक्ति स्तरों पर भी।
वॉयस कॉइल मोटर का यह मॉडल विशेष रूप से रोटरी सिस्टम के लिए डिज़ाइन किया गया है जिन्हें बड़े-कोण गति की आवश्यकता होती है, जबकि भारी भार ले जाते हैं, जैसे बड़े स्टीयरिंग मिरर, औद्योगिक वाल्व, डंपिंग तंत्र और पोजिशनिंग गैन्ट्री। मजबूत एल्यूमीनियम निर्माण और बड़े बेयरिंग संपर्क क्षेत्र रेटेड टॉर्क की उच्च स्थिरता सुनिश्चित करते हैं, जबकि 10,000 घंटे का डिज़ाइन जीवन लगातार चलने वाले उपकरणों के लिए स्वामित्व की कुल लागत को कम रखता है।
समाधान
औद्योगिक उपकरणों में चौड़े-कोण रोटरी एक्चुएटर आमतौर पर हार्मोनिक या बेल्ट रिड्यूसर से लैस सर्वो मोटरों पर निर्भर करते हैं। जबकि ये घटक टॉर्क प्रदान करते हैं, वे बैकलैश, अनुपालन और आवधिक त्रुटियां पेश करते हैं, जो पोजिशनिंग स्थिरता को कम करते हैं और धूल भरे वातावरण या उच्च चक्र दर वाले वातावरण में बार-बार रखरखाव की आवश्यकता होती है।
VARS0350-060-00A मोटर और रिड्यूसर के संयोजन को एक एकल डायरेक्ट-ड्राइव तत्व से बदल देता है। कॉइल तुरंत लागू वर्तमान के समानुपाती टॉर्क उत्पन्न करता है, जिससे नियंत्रण लूप को गति की पूरी 60-डिग्री रेंज में सुचारू, अत्यधिक स्थिर गति प्राप्त करने में सक्षम बनाता है।
3.5 N·m के पीक टॉर्क और 1.14 N·m के निरंतर टॉर्क के साथ, यह रोटरी एक्चुएटर उच्च-जड़त्व भार को तेजी से तेज कर सकता है और यांत्रिक ब्रेकिंग की आवश्यकता के बिना एक स्थिर स्थिति बनाए रखने के लिए बाहरी गड़बड़ी का विरोध कर सकता है।
इसकी चौड़ी स्ट्रोक क्षमता कई अनुप्रयोगों में मल्टी-टर्न गियर ड्राइव की आवश्यकता को समाप्त करती है, जबकि बैकलैश-मुक्त चुंबकीय युग्मन वाल्व मीटरिंग, एंटीना पॉइंटिंग और मिरर गिम्बल नियंत्रण जैसी प्रक्रियाओं में द्विदिश दोहराव में सुधार करता है। कोई घिसाव-प्रवण ट्रांसमिशन घटक नहीं होने के कारण, यह समाधान डाउनटाइम को कम करता है और रखरखाव को सरल बनाता है - जो कारखानों, वाहनों या एयरोस्पेस परीक्षण बेंचों में चौबीसों घंटे चलने वाले उपकरणों के लिए विशेष रूप से महत्वपूर्ण है।
विनिर्देश
| पैरामीटर | मान |
|---|---|
| उत्पाद मॉडल | VARS0350-060-00A |
| मोटर प्रकार | रोटरी वॉयस कॉइल मोटर (स्विंग टाइप एक्चुएटर) |
| पीक टॉर्क | 3.5 N-m |
| 25 डिग्री सेल्सियस पर निरंतर टॉर्क | 1.14 N-m |
| कुल स्ट्रोक | 60 डिग्री |
| अधिकतम वोल्टेज | 25.8 V |
| बैक ईएमएफ स्थिरांक | 0.52 V/m/s |
| कॉइल का वजन | 115 ग्राम |
| लंबाई | 115 मिमी |
| चौड़ाई | 65 मिमी |
| ऊंचाई | 54.5 मिमी |
| सामग्री | एल्यूमीनियम मिश्र धातु |
| सेवा जीवन | 10,000 घंटे |
| वारंटी | 1 वर्ष |
अनुप्रयोग
यह वॉयस कॉइल एक्चुएटर बड़े-एपर्चर लेजर सिस्टम, टेलीस्कोप बीम गाइड और ऑप्टिकल ट्रैकिंग माउंट में मिरर पोजिशन एक्चुएटर के रूप में काम कर सकता है, साथ ही ईंधन, शीतलक और प्रक्रिया गैसों को मापने के लिए रोटरी वाल्व एक्चुएटर के रूप में भी काम कर सकता है। इसका 60-डिग्री स्ट्रोक और उच्च स्थिरता इसे संरचनात्मक कंपन नियंत्रण में डंपिंग एक्चुएटर के रूप में, मशीन टूल्स में रोटरी पोजिशनिंग सिस्टम के रूप में, और मानव रहित हवाई वाहनों (यूएवी) में फ्लाइट कंट्रोल एक्चुएटर के रूप में उपयोग के लिए उपयुक्त बनाती है।
यह वॉयस कॉइल मोटर सेमीकंडक्टर, ऑटोमोटिव, औद्योगिक और एयरोस्पेस उद्योगों में व्यापक रूप से उपयोग की जाती है, और जहां भी बड़े-कोण, उच्च-टॉर्क, बैकलैश-मुक्त रोटरी प्लेटफॉर्म की आवश्यकता होती है, वहां इसका उपयोग किया जा सकता है। इसकी रेटेड निरंतर टॉर्क रेंज के भीतर, मोटर निरंतर दोलन का समर्थन करती है, जिससे यह कंटूर स्कैनिंग और परीक्षण के लिए उपयुक्त हो जाती है; इसका मजबूत आवास मोबाइल इंस्टॉलेशन वातावरण में झटके और कंपन का सामना कर सकता है।
अक्सर पूछे जाने वाले प्रश्न
Q1: VARS0350-060-00A कौन से भार चला सकता है?
25 डिग्री सेल्सियस पर 3.5 N·m पीक टॉर्क और 1.14 N·m निरंतर टॉर्क के साथ, एक्चुएटर मध्यम जड़त्व वाले दर्पण, वाल्व और गैन्ट्री चलाता है। सटीक त्वरण लोड जड़त्व और ड्राइवर से उपलब्ध वर्तमान पर निर्भर करता है।
Q2: इस मॉडल का कुल स्ट्रोक क्या है?
कुल स्ट्रोक 60 डिग्री है, जो VARS श्रृंखला में सबसे चौड़ा है। छोटे रेंज की आवश्यकता वाले अनुप्रयोगों के लिए, यांत्रिक और विद्युत कोण सीमित दोनों उपलब्ध हैं।
Q3: होल्डिंग स्थिति पर उच्च स्थिरता कैसे प्राप्त की जाती है?
स्थिरता डायरेक्ट-ड्राइव वॉयस कॉइल सिद्धांत से आती है: टॉर्क वर्तमान के समानुपाती होता है जिसमें कोई घर्षण, बैकलैश या कॉगिंग नहीं होता है, इसलिए एक क्लोज्ड-लूप कंट्रोलर किसी भी कोण पर शाफ्ट को स्ट्रोक के भीतर बिना शिकार के मजबूती से पकड़ सकता है।
Q4: लीड टाइम और अनुकूलन विकल्प क्या हैं?
न्यूनतम आदेश मात्रा 1 पीस है। नमूने 3-5 कार्य दिवसों में वितरित किए जाते हैं और उत्पादन आदेश 15-25 दिनों में। OEM आवश्यकताओं के लिए कस्टम स्ट्रोक, ड्राइव वोल्टेज, शाफ्ट कॉन्फ़िगरेशन और माउंटिंग आयाम उपलब्ध हैं।
