स्विंग टाइप वॉयस कॉइल मोटर विथ एन्कोडर रोटरी वॉयस कॉइल फॉर ऑप्टिकल एलाइनिंग
| उत्पत्ति के प्लेस | जियांगसू, चीन |
|---|---|
| ब्रांड नाम | SUPT |
| प्रमाणन | ce,ISO9001,CCC |
| मॉडल संख्या | VARS0120-020-00A |
| न्यूनतम आदेश मात्रा | ≥1 |
| मूल्य | $270.00/pieces >=1 pieces |
| पैकेजिंग विवरण | कार्टन और लकड़ी के बक्से वॉयस कॉइल मोटर |
| प्रसव के समय | नमूना आदेश 2-3 दिन, अन्य एक कार्य दिवस, थोक पर बातचीत की जानी है |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 2000 पीस/पीस प्रति माह वॉयस कॉइल मोटर |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| वारंटी | 3महीने-1साल | प्रयोग | नाव, कार, सीएनसी मशीन टूल्स की बंद-लूप सर्वो प्रणाली, और इसका उपयोग रैखिक विस्थापन या कोणीय विस्थापन |
|---|---|---|---|
| प्रकार | माइक्रो मोटर | टॉर्कः | अनुरोध |
| निर्माण | स्थायी चुंबक | विनिमय | ब्रश |
| सुविधा की रक्षा करें | पूरी तरह से संलग्न | स्पीड (आरपीएम) | उच्च गति |
| सतत चालू (ए) | 3.5 | दक्षता | आईई 1 |
| पीक टॉर्क (एनएम) | 0.08 | अधिकतम यात्रा(मिमी) | 26 |
| वॉयस कॉइल मोटर (वी) | 6.4 | सतत टोक़ (एनएम) | 0.05 |
| बैक ईएमएफ कॉन्स्टेंट(एलएल)(केबी) | 0.045 | कुंडल वजन (जी) | 11.7 |
| लंबाई(मिमी) | 35 | चौड़ाई(मिमी) | 39.8 |
| ऊंचाई(मिमी) | 26. | पोर्ट | शंघाई वॉयस कॉइल मोटर |
| प्रमुखता देना | स्विंग टाइप वॉयस कॉइल मोटर 3.5A,एन्कोडर के साथ वॉयस कॉइल मोटर,3.5A ऑप्टिकल संरेखण के लिए रोटरी वॉयस कॉइल |
||
उत्पाद विवरण

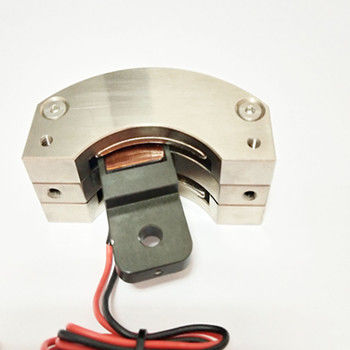

ऑप्टिकल संरेखण के लिए एन्कोडर के साथ स्विंग टाइप वॉयस कॉइल मोटर
उत्पाद का वर्णन
The swing voice coil motor with optical alignment encoder is a specially designed motor system that combines the swing voice coil motor and optical alignment encoder for precise angle control and positioningइस प्रकार की मोटर प्रणाली का उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जिनमें उच्च परिशुद्धता की स्थिति और कोण समायोजन की आवश्यकता होती है, विशेष रूप से ऑप्टिकल उपकरण, इमेजिंग सिस्टम,और सटीक उपकरण.
स्विंगिंग वॉयस कॉइल मोटर लोरेन्ज़ बल उत्पन्न करके घूर्णन गति को चलाने के लिए ड्राइविंग घटक के रूप में कार्य करता है। ऑप्टिकल संरेखण एन्कोडर एक सेंसर है जो कोणों या पदों को माप सकता है,ऑप्टिकल संकेतों में परिवर्तनों की निगरानी करके सटीक कोण प्रतिक्रिया प्रदान करना.
संयुक्त ऑप्टिकल संरेखण एन्कोडर के साथ स्विंगिंग वॉयस कॉइल मोटर में निम्नलिखित विशेषताएं हैं:
1उच्च परिशुद्धता स्थितिः ऑप्टिकल संरेखण एन्कोडर बहुत सटीक कोण माप प्रदान कर सकता है, जिससे मोटर उच्च परिशुद्धता कोण स्थिति प्राप्त कर सकता है।
2वास्तविक समय प्रतिक्रियाः ऑप्टिकल संरेखण एन्कोडर की वास्तविक समय प्रतिक्रिया नियंत्रण प्रणाली को वास्तविक समय में मोटर की स्थिति की निगरानी करने की अनुमति देती है,इस प्रकार बंद-लूप नियंत्रण प्राप्त करने और मोटर की गति अधिक सटीक और स्थिर बनाने.
3त्वरित प्रतिक्रिया: स्विंगिंग वॉयस कॉइल मोटर में तेजी से प्रतिक्रिया है, जो ऑप्टिकल संरेखण एन्कोडर से उच्च परिशुद्धता प्रतिक्रिया के साथ संयुक्त है, ताकि तेजी से और सटीक कोण समायोजन प्राप्त किया जा सके।
4सुचारू गति: स्विंगिंग वॉयस कॉइल मोटर की सुचारू गति विशेषताओं और ऑप्टिकल एलाइनिंग एन्कोडर के सटीक माप के संयोजन से सुचारू कोणीय गति प्राप्त की जा सकती है।
5संपर्क रहित डिजाइनः ऑप्टिकल संरेखण एन्कोडर एक संपर्क रहित सेंसर है जिसमें मोटर घटकों के साथ कोई यांत्रिक संपर्क नहीं है, घर्षण और पहनने को कम करता है।
6. व्यापक अनुप्रयोग रेंजः ऑप्टिकल संरेखण एन्कोडर के साथ स्विंग प्रकार की आवाज कॉइल मोटर विभिन्न अनुप्रयोगों के लिए उपयुक्त है जिन्हें उच्च परिशुद्धता कोण नियंत्रण और स्थिति की आवश्यकता होती है,ऑप्टिकल उपकरण सहित, लेजर सिस्टम, दूरबीन, इमेजिंग उपकरण आदि।
तकनीकी मापदंडः
| वीएआरएस स्विंग प्रकार की आवाज कॉइल मोटर श्रृंखला | ||||||||
| मॉडल | पीक टॉर्क ((एन-एम) | निरंतर टोक़25°C ((एन-एम) | अधिकतम यात्रा ((मिमी) | वोल्टेज ((V) | बैक ईएमएफ स्थिर ((V/m/S) | कॉइल का वजन ((जी) | चौड़ाई*ऊंचाई (मिमी) | लंबाई ((मिमी) |
| VARS0008-026-00A | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.8*26.1 | 35.00 |
| VARS0017-090-00A | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| VARS0022-032-00A | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.5*26 | 60.00 |
| VARS0042-040-00A | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 53.6*30.3 | 82.00 |
| VARS0077-020-00A | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | 50*30 | 75.00 |
| VARS0084-030-00A | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.9*30.6 | 75.00 |

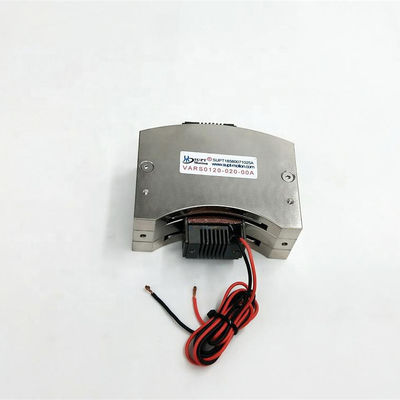

| VARS0120-020-00A | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.5*32 | 80.00 |

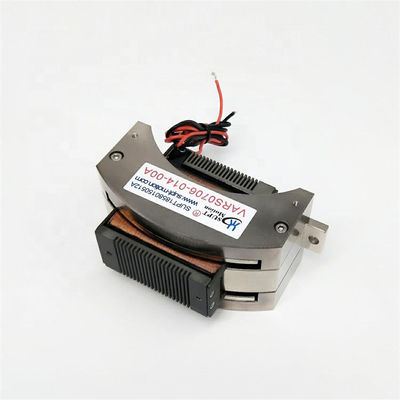

| VARS0706-014-00A | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | 65 गुना 54.5 | 115.00 |
| VARS4520-030-00A | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | 240*78 | 240.00 |
अनुप्रयोग:
रोटरी वॉयस कॉइल मोटर (वीसीएम) एक प्रकार की आर्क वॉयस कॉइल मोटर है, जिसमें उच्च त्वरण, उच्च प्रतिक्रिया आवृत्ति, कम प्रतिक्रिया समय और उच्च सटीकता की विशेषताएं हैं।स्विंग प्रकार श्रृंखला 100NM से अधिक टॉर्क का उत्पादन कर सकते हैं, स्विच टॉर्क 90 डिग्री से अधिक है, इस प्रकार की मोटर विशेष रूप से छोटे स्ट्रोक के लिए उपयुक्त है उच्च परिशुद्धता और उच्च प्रतिक्रिया आवृत्ति प्रणाली उच्च गति दोलन आगे और पीछे की गति कर सकते हैं।आवाज कॉइल मोटर एक गैर-कन्व्यूटेशन प्रकार का पावर डिवाइस है, इसकी पोजिशनिंग सटीकता पूरी तरह से प्रतिक्रिया और नियंत्रण प्रणाली पर निर्भर करती है, इसका स्वयं के वॉयस कॉइल मोटर से कोई लेना-देना नहीं है।पोजिशनिंग सटीकता आसानी से 10 एनएम तक पहुंच सकती है और त्वरण 300 ग्राम तक पहुंच सकता है (वास्तविक त्वरण भार की विशिष्ट कार्य स्थिति पर निर्भर करता है) ।स्विंग प्रकार के उत्पादों का उपयोग आमतौर पर लेजर प्रौद्योगिकी में दर्पण लोकेटर, वाल्व ब्रेक, स्वचालन उपकरण, एयरोस्पेस, अर्धचालक और अन्य औद्योगिक क्षेत्रों में किया जाता है।
