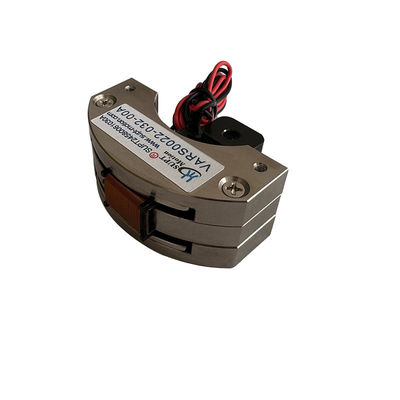

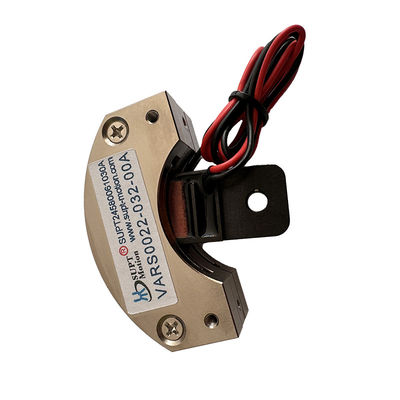

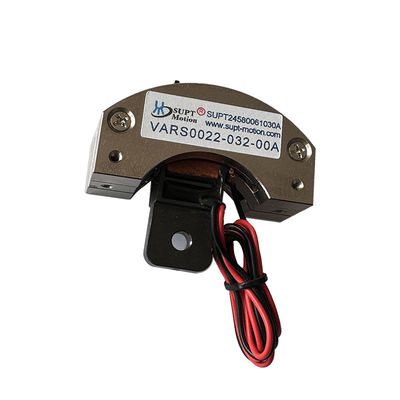

VARS0022 माइक्रो साइज़ रोटरी वॉयस कॉइल मोटर उच्च स्थिरता 0.22Nm 32डिग्री एक्चुएटर
| उत्पत्ति के प्लेस | जियांग्सू, चीन |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | ISO9001-2000 |
| मॉडल संख्या | VARS0022-032-00A |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | $ 60-$110 / Piece |
| पैकेजिंग विवरण | एंटी-स्टैटिक फोम सुरक्षा के साथ निर्यात-ग्रेड कार्टन |
| प्रसव के समय | नमूनों के लिए 3-5 कार्य दिवस, थोक के लिए 15-25 दिन |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | प्रति माह 3000 टुकड़े |
उत्पाद विवरण
| चोटी कंठी | 0.22 एनएम | मोटर प्रकार | रोटरी वॉयस कॉइल मोटर (स्विंग प्रकार) |
|---|---|---|---|
| बैक ईएमएफ स्थिरांक | 0.16 वी/एम/एस | अधिकतम वोल्टेज | 15.5 वी |
| कुंडल वजन | 21.5 जी | सेवा जीवन | 10,000 घंटे |
| कुल स्ट्रोक | 32 डिग्री | आयाम एलएक्सडब्ल्यूएक्सएच | 60 x 60 x 36 मिमी |
| 25 C पर सतत टॉर्क | 0.12 एनएम | सामग्री | एल्यूमीनियम मिश्र धातु |
| उत्पाद मॉडल | VARS0022-032-00A | ||
| प्रमुखता देना | माइक्रो साइज़ रोटरी वॉयस कॉइल एक्चुएटर,उच्च स्थिरता कॉम्पैक्ट एंगल पोजिशनिंग,तेज़ प्रतिक्रिया हल्का स्विंग मोटर |
||
उत्पाद विवरण
उत्पाद का अवलोकन
VARS0022-032-00A एक कॉम्पैक्ट स्विंग-टाइप रोटरी वॉयस कॉइल मोटर है जिसे SUPT MOTION द्वारा पेश किया गया है, जिसे विशेष रूप से सीमित स्थानों में सटीक कोणीय स्थिति के लिए डिज़ाइन किया गया है।यह घुमावदार आवाज कॉइल मोटर 0 का पीक टॉर्क प्रदान करता है.22 एन.एम. और कुल 32 डिग्री की यात्रा सीमा पर 0.12 एन.एम. का निरंतर टॉर्क, अधिकतम ड्राइव वोल्टेज 15.5 वी के साथ।
केवल 60 × 60 × 36 मिमी के माप और केवल 21.5 ग्राम वजन वाले एक चलती कॉइल के साथ, यह मोटर वर्तमान में उपकरण-ग्रेड अनुप्रयोगों के लिए उपलब्ध सबसे हल्के कोण-सीमित घूर्णी actuators में से एक है।इसके प्रत्यक्ष-ड्राइव डिजाइन के कारण, रोटर वर्तमान आदेशों के लिए तुरंत प्रतिक्रिया करता है और गियर वाले मोटर्स में आम प्रतिक्रिया समस्याओं से मुक्त है।
चूंकि टॉर्क धारा के साथ रैखिक रूप से बढ़ता है और कोई ब्रश पहनता नहीं है, इसलिए यह आवाज-कोइल एक्ट्यूएटर 10,000 घंटे के अपने नामित सेवा जीवन के दौरान चिकनी, दोहराए जाने योग्य गति प्रदान करता है।एल्यूमीनियम मिश्र धातु आवास उत्कृष्ट गर्मी अपव्यय प्रदान करता है और औद्योगिक और प्रयोगशाला दोनों वातावरण में कॉइल और चुंबक इकाइयों की रक्षा करता है.
समाधान
कॉम्पैक्ट उपकरणों के डिजाइनरों को अक्सर एक घूर्णी मंच की आवश्यकता होती है जो ऑप्टिकल घटकों या सेंसर के बगल में स्थापित होने के लिए पर्याप्त छोटा हो, फिर भी माप के दौरान इसके कोण को बनाए रखने के लिए पर्याप्त स्थिर हो।माइक्रो-स्टेपर मोटर्स न केवल वजन जोड़ते हैं, बल्कि निरंतर स्टैंडिंग करंट का भी उपभोग करते हैं और कोगिंग रिपल उत्पन्न करते हैं जो संवेदनशील पेलोड में हस्तक्षेप करते हैं.
VARS0022-032-00A एक विकल्प प्रदान करता हैः एक अंतर्निहित, अत्यधिक स्थिर माइक्रोएक्ट्यूएटर। कॉइल सीधे चुंबकीय क्षेत्र के भीतर चलाया जाता है, इसलिए मोटर में शून्य बैकलैश और शून्य होल्डिंग टॉर्क होता है;कम चलती द्रव्यमान एक पर्याप्त उच्च यांत्रिक अनुनाद आवृत्ति सुनिश्चित करता है, तेजी से और अच्छी तरह से कम स्थिर स्थिति प्रतिक्रिया की अनुमति देता है। रखरखाव टोक़ विद्युत चुम्बकीय रूप से प्रदान किया जाता है और बनाए रखने के लिए केवल एक मध्यम निरंतर धारा की आवश्यकता होती है,यह प्रणाली को मैकेनिकल ब्रेकिंग की आवश्यकता के बिना कठोर कोणीय लॉक प्राप्त करने में सक्षम बनाता है.
यह समाधान इंजीनियरों को केवल तीन घटकों का उपयोग करके एक अत्यधिक स्थिर कोणीय पोजिशनिंग लूप बनाने में सक्षम बनाता हैः एक्चुएटर, एक वर्तमान एम्पलीफायर, और एक कोण सेंसर।पूर्वानुमानित टोक़ स्थिर ट्यूनिंग प्रक्रिया को सरल बनाता है, और जैसे-जैसे परियोजनाओं को स्केल किया जाता है, एक ही नियंत्रण कोड को विभिन्न आकारों के वीएआरएस रैक पर पुनः उपयोग किया जा सकता है।और रखरखाव मुक्त गति अक्ष आधुनिक ऑप्टिकल और परीक्षण उपकरणों की सटीकता अपेक्षाओं को पूरा करने में सक्षम.
विनिर्देश
| पैरामीटर | मूल्य |
|---|---|
| उत्पाद मॉडल | VARS0022-032-00A |
| मोटर प्रकार | रोटरी वॉयस कॉइल मोटर (स्विंग टाइप एक्ट्यूएटर) |
| पीक टॉर्क | 0.22 एन-एम |
| 25 डिग्री सेल्सियस पर निरंतर टोक़ | 0.12 एन-एम |
| कुल स्ट्रोक | 32 डिग्री |
| अधिकतम वोल्टेज | 15.5 वी |
| बैक ईएमएफ स्थिर | 0.16 V/m/s |
| कॉइल का वजन | 21.5 ग्राम |
| लम्बाई | 60 मिमी |
| चौड़ाई | 60 मिमी |
| ऊँचाई | 36 मिमी |
| सामग्री | एल्यूमीनियम मिश्र धातु |
| सेवा जीवन | 10,000 घंटे |
| वारंटी | 1 वर्ष |
| उत्पाद मॉडल | पीक टॉर्क (एन-एम) |
सीअव्यक्तमोर्टार 25°C ((N-m) पर |
कुल स्ट्रोक डिग्री ( मिमी) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिर (V/m/s) |
कॉइल का वजन ((g) | लम्बाई (मिमी) |
चौड़ाई (मिमी) |
ऊँचाई (मिमी) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.14 | 60 | 25.8 | 0.52 | 115 | 115 | 65 | 54.5 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¢ 240 | \ | 78 |
आवेदन
यह सूक्ष्म आकार का घुमावदार आवाज कॉइल मोटर उन अनुप्रयोगों के लिए उपयुक्त है जहां बोर्ड स्थान को मिलीमीटर में मापा जाता हैः ऑप्टिकल फिल्टर पहियों, लघु जिम्बल स्थिरकर्ता, ऑटोफोकस सहायता तंत्र,प्रिंट-हेड समायोजक और कॉम्पैक्ट वाल्व पोजिशनिंगइसका उपयोग अर्धचालक हैंडलिंग टूल्स, प्रयोगशाला स्वचालन और चिकित्सा उपकरणों में भी किया जाता है जिनके लिए उच्च स्थिरता के साथ एक छोटे, स्वच्छ कोणीय चरण की आवश्यकता होती है।
32 डिग्री की यात्रा अधिकांश सेंसर संरेखण और स्विचिंग तंत्रों द्वारा आवश्यक स्वीप को कवर करती है, जबकि लाइट कॉइल कोमल, दोलन मुक्त आंदोलनों को सक्षम करती है जो पड़ोसी घटकों को हिलाते नहीं हैं।रोटरी वाल्व और डम्पिंग अनुप्रयोगों में मोटर चिकनी टोक़ मॉड्यूलेशन प्रदान करता है, और घुमावदार पोजिशनिंग सिस्टम में यह एक सटीक सीमित कोण सूचकांक के रूप में कार्य करता है।SUPT MOTION लघु से उच्च टोक़ औद्योगिक वर्गों के लिए फ्रेम आकार में एक ही स्विंग-प्रकार आवाज कॉइल प्रौद्योगिकी प्रदान करता है.
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: VARS0022-032-00A कितना कॉम्पैक्ट है?
बाहरी फ्रेम की माप 60 × 60 × 36 मिमी है और चलती कॉइल का वजन केवल 21.5 ग्राम है, जो इसे हैंडहेल्ड उपकरणों के अंदर स्थापित करने के लिए उपयुक्त बनाता है,ऑप्टिकल मॉड्यूल और कॉम्पैक्ट ऑटोमेशन असेंबली.
प्रश्न 2: इस मोटर को एक निश्चित कोण पर स्थिर क्या बनाता है?
उच्च स्थिरता प्रत्यक्ष-ड्राइव आवाज कॉइल डिजाइन से आता हैः टोक़ वर्तमान के आनुपातिक है, कोई घर्षण या ड्राइव पथ में प्रतिक्रिया नहीं है,और कम जड़ता कॉइल servo पाश आदेश कोण कसकर सीमा चक्र या बहाव के बिना पकड़ने के लिए अनुमति देता है.
प्रश्न 3: क्या मोटर निरंतर दोलन कर सकता है?
हाँ. 25 °C पर निरंतर मोर्टार 0.12 N · m के भीतर, एक्ट्यूएटर स्कैनिंग, डायटरिंग या पंपिंग कार्यों के लिए निरंतर द्विदिश स्विंग में चल सकता है,बिना ब्रश पहनने के अपने जीवनकाल को सीमित करने के लिए.
प्रश्न 4: किस फीडबैक डिवाइस का प्रयोग किया जाना चाहिए?
एक ऑप्टिकल एन्कोडर, चुंबकीय एन्कोडर या कैपेसिटिव सेंसर आवश्यक संकल्प के आधार पर आउटपुट शाफ्ट पर लगाया जा सकता है।तो अधिकांश मानक सर्वो ट्यूनिंग विधियों लागू.
Q5: क्या इस मॉडल के लिए अनुकूलन उपलब्ध है?
हाँ. स्ट्रोक कोण, ड्राइव वोल्टेज, कॉइल समाप्ति, शाफ्ट विवरण और माउंटिंग छेद OEM कार्यक्रमों के लिए अनुकूलित किया जा सकता है.न्यूनतम आदेश 1 टुकड़ा है और नमूने आम तौर पर 3-5 कार्य दिवसों के भीतर भेज दिया जाता है.
