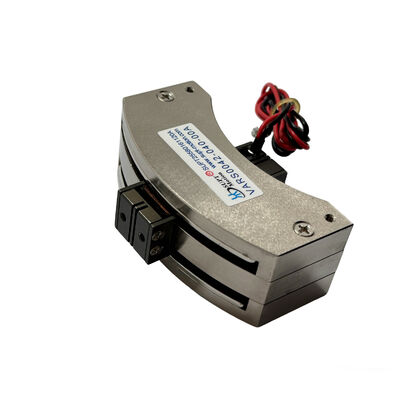

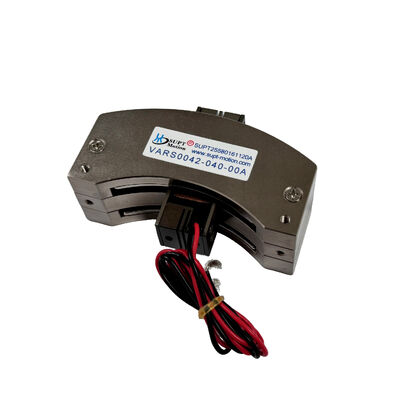

VARS0042 रोटरी वॉयस कॉइल मोटर फास्ट मिरर कंट्रोल 0.42Nm 40deg एक्ट्यूएटर

उत्पाद का अवलोकन

VARS0042-040-00A एक स्विंग-प्रकार की घूर्णी आवाज कॉइल मोटर है जिसे SUPT MOTION द्वारा प्रत्यक्ष-ड्राइव, कोण-सीमित गति के लिए विकसित किया गया है। 25 °C पर यह स्विंग-प्रकार की आवाज कॉइल मोटर 0 का पीक टॉर्क प्रदान करती है।42 N·m और 0 का निरंतर टोक़.38 N·m 40 डिग्री की कुल स्ट्रोक रेंज पर, केवल 3.5 V के अधिकतम नामित ड्राइव वोल्टेज के साथ।
चलती कॉइल का वजन केवल 38 ग्राम है और गियर, बेल्ट या ब्रश की आवश्यकता के बिना चुंबकीय क्षेत्र में घूमती है; परिणामस्वरूप आउटपुट शाफ्ट लगभग तुरंत ड्राइव करंट का जवाब देता है,और कोई यांत्रिक प्रतिक्रिया नहीं हैइसका फ्रेम आयाम 82 × 53.6 × 30.3 मिलीमीटर है, जिससे इसे कॉम्पैक्ट ऑप्टिकल मॉड्यूल और स्कैनिंग हेड में स्थापित किया जा सकता है।
यह स्विंग एक्ट्यूएटर एक कोण-सीमित टोक़ मोटर के सिद्धांत पर आधारित हैः उत्पन्न टोक़ कॉइल धारा के आनुपातिक है,उपकरण को सहज रूप से नियंत्रित करने योग्य और कोगिंग प्रभावों से मुक्त अंतर्निहित रैखिक विशेषताएं प्रदान करना.

समाधान

बीम स्टीयरिंग और स्कैनिंग सिस्टम कोणीय एक्ट्यूएटरों पर सख्त मांग करते हैंः दर्पणों को अपनी कमांड की गई स्थिति में जल्दी पहुंचना चाहिए, दोलन के बिना स्थिर होना चाहिए,और लेजर संचालन के दौरान उच्च स्थिरता के साथ अपने कोण बनाए रखनेगैल्वेनोमीटर नियंत्रकों में प्रयुक्त स्विचिंग आवृत्तियों पर, गियर मोटर्स और स्टेपर ड्राइव को अक्सर बैकलैश, अनुनाद और ओवरहीटिंग जैसी समस्याओं का सामना करना पड़ता है।
VARS0042-040-00A अपनी फ्रेमलेस वॉयस कॉइल आर्किटेक्चर के साथ इन आवश्यकताओं को पूरा करता है।यह स्विंग-प्रकार के एक्ट्यूएटर अपने आकार के लिए बेहद उच्च त्वरण प्राप्त करता है और, जब वर्तमान मोड ड्राइवर के साथ प्रयोग किया जाता है, तो कुछ मिलीसेकंड के भीतर लक्ष्य कोण तक पहुंच सकता है।
चूंकि कोई यांत्रिक कमी तंत्र नहीं है, इसलिए प्रतिक्रिया शून्य है; इस बीच, 3.5 वी का कम कॉइल वोल्टेज बिजली की खपत को कम रखता है,निरंतर स्कैनिंग के दौरान मोटर को ठंडा रखने की अनुमति देता है.
सिस्टम डिजाइनर एक एन्कोडर या कैपेसिटिव सेंसर का उपयोग करके एक्ट्यूएटर की बंद स्थिति के चारों ओर लूप को बंद कर सकते हैं।इस प्रकार पूरे 40 डिग्री रेंज में चिकनी और दोहराए जाने योग्य कोणीय गति प्राप्त करनाइसकी रैखिक टोक़ विशेषताएं सर्वो ट्यूनिंग प्रक्रिया को सरल बनाती हैं और जटिल मुआवजा तालिकाओं की आवश्यकता को समाप्त करती हैं।इस प्रकार उच्च गति दर्पण नियंत्रण अनुप्रयोगों के लिए विकास समय को कम.

विनिर्देश

आवेदन

VARS0042-040-00A आमतौर पर विभिन्न प्रकार के लेजर प्रौद्योगिकी उपकरणों में दर्पण स्थिति actuator के रूप में स्थापित किया जाता है, जिसमें लेजर मार्किंग और उत्कीर्णन के लिए गैल्वानोमीटर स्कैनर शामिल हैं,लेजर काटने और वेल्डिंग के लिए बीम स्टीयरिंग डिवाइसइसकी चौड़ी 40 डिग्री स्ट्रोक और कम ड्राइव वोल्टेज भी इसे अर्धचालक, ऑटोमोटिव, औद्योगिक,रोटरी वाल्व और डम्पिंग एक्ट्यूएटर के रूप में उपयोग के लिए, घुमावदार पोजिशनिंग सिस्टम और उड़ान नियंत्रण एक्ट्यूएटर।
उपरोक्त सभी अनुप्रयोगों में यह एक्ट्यूएटर एक ही फायदे प्रदान करता हैः मिलीसेकंड स्तर के स्थिरता समय के साथ तेजी से दर्पण नियंत्रण,स्थिर रखरखाव टॉर्क बाहरी कंपन का सामना करने में सक्षम, और एक कॉम्पैक्ट शरीर जो ऑप्टिकल बेंच लेआउट को सरल बनाता है। मोटर अपने निरंतर टोक़ रेटिंग के भीतर निरंतर द्विदिशात्मक दोलन का सामना कर सकता है, जिससे यह जिटर, ट्रैकिंग,और स्कैनिंग अनुप्रयोग. SUPT MOTION वॉल्यूम परियोजनाओं के लिए स्ट्रोक सीमाओं, जोर, केबल लंबाई और माउंट ज्यामिति के OEM अनुकूलन का समर्थन करता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: इस घुमावदार आवाज कॉइल मोटर का कुल स्ट्रोक क्या है?

VARS0042-040-00A कुल 40 डिग्री का स्ट्रोक प्रदान करता है। छोटे कार्य सीमा की आवश्यकता वाले अनुप्रयोगों के लिए मैकेनिकल यात्रा को कम किया जा सकता है या नियंत्रक द्वारा विद्युत कोण को सीमित किया जा सकता है।

प्रश्न 2: क्या यह मोटर तेज स्टीयरिंग मिरर को चला सकता है?

हाँ. प्रत्यक्ष-ड्राइव कॉइल और 38 ग्राम चलती द्रव्यमान बहुत कम यांत्रिक समय स्थिरांक देता है, इसलिए दर्पण हर कदम के बाद जल्दी से बस जाता है. एक बंद-लूप नियंत्रक और एक स्थिति सेंसर के साथ,लेजर स्कैनिंग और बीम-स्थिरता प्रणालियों में दोहराए जाने योग्य तेज दर्पण नियंत्रण प्राप्त किया जा सकता है.

प्रश्न 3: अधिकतम वोल्टेज केवल 3.5 वी क्यों है?

कॉइल को संवेदनशील ऑप्टिकल उपकरण में गर्मी और विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए कम वोल्टेज, उच्च धारा संचालन के लिए घुमाया जाता है। एक सरल रैखिक एम्पलीफायर या पीडब्ल्यूएम ड्राइवर 3 के लिए रेटेड है।5 वी और आवश्यक पीक करंट पर्याप्त है, और SUPT MOTION ड्राइवर चयन पर सलाह दे सकते हैं।

प्रश्न 4: क्या इस एक्ट्यूएटर में बैकलैश या कॉगिंग है?

नहीं, कॉइल और आउटपुट के बीच कोई गियर, बेल्ट या अन्य ट्रांसमिशन तत्व नहीं हैं, इसलिए बैकलैश और कॉगिंग टॉर्क संरचनात्मक रूप से समाप्त हो जाते हैं।पोजिशनिंग दोहराव केवल फीडबैक सेंसर और यांत्रिक माउंटिंग द्वारा सीमित है.

Q5: आदेश और अनुकूलन की शर्तें क्या हैं?

न्यूनतम आदेश मात्रा 1 टुकड़ा है, 3-5 कार्य दिवसों में नमूना वितरण और 15-25 दिनों में थोक उत्पादन के साथ। स्ट्रोक, ड्राइव वोल्टेज, कॉइल प्रतिरोध,केबल और माउंटिंग आयाम OEM परियोजनाओं के लिए अनुकूलित किया जा सकता है.
