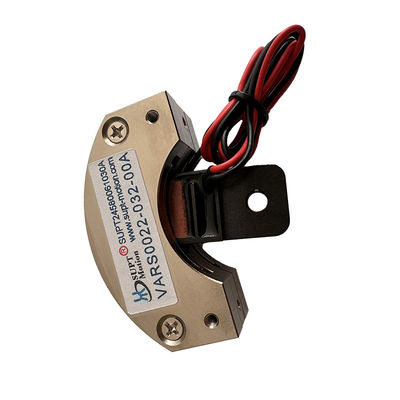

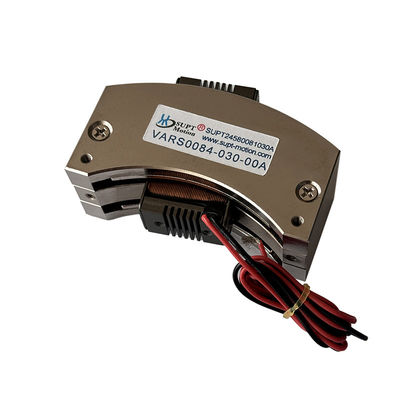

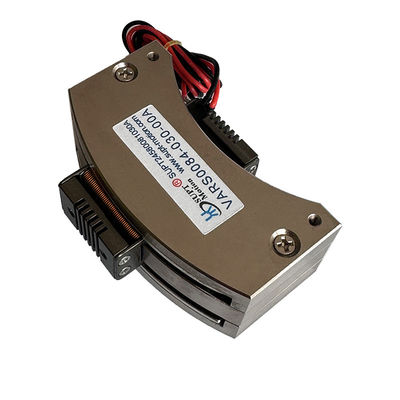

VARS4520 रोटरी वॉयस कॉइल मोटर 45.2Nm उच्च टॉर्क तेज़ प्रतिक्रिया शून्य बैकलैश

उत्पाद का अवलोकन

VARS4520-030-00A उच्च टोक़ वाले VARS मोटरों की SUPT MOTION की VARS श्रृंखला का प्रमुख उत्पाद है। 25 डिग्री सेल्सियस पर, यह घूर्णी आवाज कॉइल मोटर 45 का पीक टोक़ प्रदान करता है।2 N·m और 30 डिग्री की कुल स्ट्रोक रेंज पर 19 N·m का निरंतर टॉर्क, 71.5 वी के अधिकतम ड्राइव वोल्टेज के साथ। यह औद्योगिक ग्रेड स्विंग एक्ट्यूएटर विशेष रूप से भारी शुल्क के लिए डिज़ाइन किया गया है,कोण-सीमित पोजिशनिंग अनुप्रयोगों के लिए उच्च त्वरण और शून्य प्रतिक्रिया की आवश्यकता होती है.
240 मिमी के व्यास और 78 मिमी की ऊंचाई के साथ,इस घूर्णी आवाज कॉइल मोटर एक उच्च ऊर्जा चुंबकीय सर्किट डिजाइन है कि सीधे गियर की आवश्यकता के बिना घूर्णन टोक़ में ड्राइव करंट परिवर्तित सुविधाएँइसकी प्रत्यक्ष-ड्राइव वास्तुकला 10,000 घंटे तक के सेवा जीवन के साथ तत्काल प्रतिक्रिया, उच्च आवृत्ति प्रदर्शन और रखरखाव-मुक्त संचालन को सक्षम करती है।
वीएआरएस श्रृंखला आम तौर पर 100 डिग्री से अधिक यात्रा कोण और 50 एनएम तक के टोक़ की पेशकश करती है, जो मांग वाले औद्योगिक और एयरोस्पेस अनुप्रयोगों की एक विस्तृत श्रृंखला की मांगों को पूरा करती है।

समाधान

परंपरागत रूप से, भारी शुल्क वाले रोटरी पोजिशनिंग कार्य हाइड्रोलिक एक्ट्यूएटर, बड़े स्टेपर मोटर्स या उच्च अनुपात गियरबॉक्स से लैस सर्वो मोटर्स पर निर्भर करते हैं।इन समाधानों में तेल रिसाव के जोखिम जैसे मुद्दे हैं।, प्रतिकूल प्रतिक्रिया, लचीलापन, उच्च रखरखाव लागत और धीमी प्रतिक्रिया समय।
VARS4520-030-00A एक स्वच्छ, विद्युत संचालित प्रत्यक्ष ड्राइव विकल्प प्रदान करता है जिसमें 45.2 N·m का पीक टॉर्क होता है। चूंकि कोई गियरबॉक्स की आवश्यकता नहीं है,इस घूर्णी आवाज कॉइल मोटर शून्य प्रतिक्रिया और शून्य cogging प्रभाव की सुविधा है, जिसका अर्थ है कि पोजिशनिंग सटीकता केवल फीडबैक सिस्टम द्वारा निर्धारित की जाती है। उच्च टोक़-से-मांस अनुपात उच्च त्वरण को सक्षम करता है, तेजी से अनुक्रमण और गतिशील भार हैंडलिंग का समर्थन करता है,जबकि रैखिक करंट-टॉर्क विशेषता नियंत्रण को सरल बनाती है और दोहराव में सुधार करती है.
एक्ट्यूएटर चुपचाप काम करता है, कोई स्नेहन की आवश्यकता नहीं है, और ट्रांसमिशन घटकों पर पहनने के कारण डाउनटाइम को समाप्त करता है।संकुचित स्थानों में उच्च बल घनत्व की आवश्यकता वाले अनुप्रयोगों के लिए, जैसे उड़ान नियंत्रण सतहेंयह मोटर एक विश्वसनीय और सटीक समाधान प्रदान करता है। इसे एन्कोडर, रोटरी ट्रांसफार्मर, रोटरी ट्रांसफार्मर, रोटरी ट्रांसफार्मर, रोटरी ट्रांसफार्मर, रोटरी ट्रांसफार्मर, रोटरी ट्रांसफार्मर, रोटरी ट्रांसफार्मर, रोटरी ट्रांसफार्मर, रोटरी ट्रांसफार्मर, रोटरी ट्रांसफार्मर, रोटरी ट्रांसफार्मर, रोटरी ट्रांसफार्मर, रोटरी ट्रांसफार्मर, रोटरी ट्रांसफार्मर, रोटरी ट्रांसफार्मर, रोटरी ट्रांसफार्मर, रोटरी ट्रांसफार्मर,या विभिन्न स्थापना वातावरणों की सुरक्षा और सटीकता आवश्यकताओं को पूरा करने के लिए स्विच को सीमित करें.

विनिर्देश

आवेदन

VARS4520-030-00A का उपयोग भारी कार्य रोटर पोजिशनिंग सिस्टम, फ्लाइट कंट्रोल एक्ट्यूएटर, बड़े रोटर वाल्व और डम्पिंग एक्ट्यूएटर में किया जाता है।एंटीना पोजिशनिंग तंत्र और औद्योगिक इंडेक्सिंग तालिकाएंइसके बाजारों में एयरोस्पेस, ऑटोमोटिव, सेमीकंडक्टर और औद्योगिक स्वचालन शामिल हैं। मोटर गतिशील भार सिमुलेशन के लिए भी उपयुक्त है,लेजर प्रणालियों में गति प्लेटफार्म और बड़े दर्पण की स्थिति. श्रृंखला में उपलब्ध 50 N-m तक के टोक़ के साथ, SUPT MOTION प्रत्येक परियोजना की सटीक शक्ति और स्ट्रोक आवश्यकताओं के लिए actuator को मेल कर सकता है।OEM कार्यक्रमों के लिए प्रतिक्रिया विकल्प और माउंटिंग इंटरफेस उपलब्ध हैं.

अक्सर पूछे जाने वाले प्रश्न

Q1: VARS श्रृंखला का अधिकतम टोक़ क्या है?

VARS श्रृंखला 0.08 N-m से 45.2 N-m तक पीक टॉर्क को कवर करती है, जिसमें VARS4520-030-00A उच्चतम टॉर्क मानक मॉडल है। श्रृंखला टॉर्क 50 N-m तक पहुंचता है।

Q2: क्या इस एक्ट्यूएटर के लिए गियरबॉक्स या हाइड्रोलिक पावर यूनिट की आवश्यकता होती है?

नहीं. यह एक प्रत्यक्ष ड्राइव इलेक्ट्रिक एक्ट्यूएटर है. कोई गियरबॉक्स, हाइड्रोलिक इकाई या स्नेहन प्रणाली की आवश्यकता नहीं है, जो प्रतिकूल प्रतिक्रिया को समाप्त करता है और रखरखाव को कम करता है.

Q3: कौन से स्ट्रोक कोण उपलब्ध हैं?

मानक स्ट्रोक मॉडल के आधार पर 6 से 100 डिग्री तक होते हैं। VARS4520-030-00A 30 डिग्री कुल स्ट्रोक प्रदान करता है, और कस्टम स्ट्रोक कोणों को इंजीनियर किया जा सकता है।

प्रश्न 4: मोटर को कैसे नियंत्रित किया जाता है?

एक सर्वो ड्राइवर या वर्तमान एम्पलीफायर जो 71.5 V तक प्रदान करता है मोटर को आपूर्ति करता है। एक एन्कोडर, रिज़ॉल्वर या हॉल सेंसर के साथ बंद-लूप नियंत्रण को पोजिशनिंग अनुप्रयोगों के लिए अनुशंसित किया जाता है।

प्रश्न 5: इस उच्च टोक़ एक्ट्यूएटर का उपयोग किस उद्योग में किया जाता है?

इसका व्यापक रूप से एयरोस्पेस उड़ान नियंत्रण, औद्योगिक स्वचालन, अर्धचालक उपकरण, ऑटोमोटिव परीक्षण प्रणाली और भारी वाल्व एक्ट्यूएशन में उपयोग किया जाता है।
