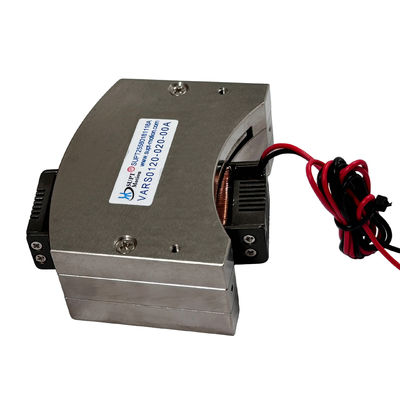

VARS0120 रोटरी वॉयस कॉइल मोटर उच्च त्वरण शून्य बैकलैश 1.2Nm

उत्पाद अवलोकन

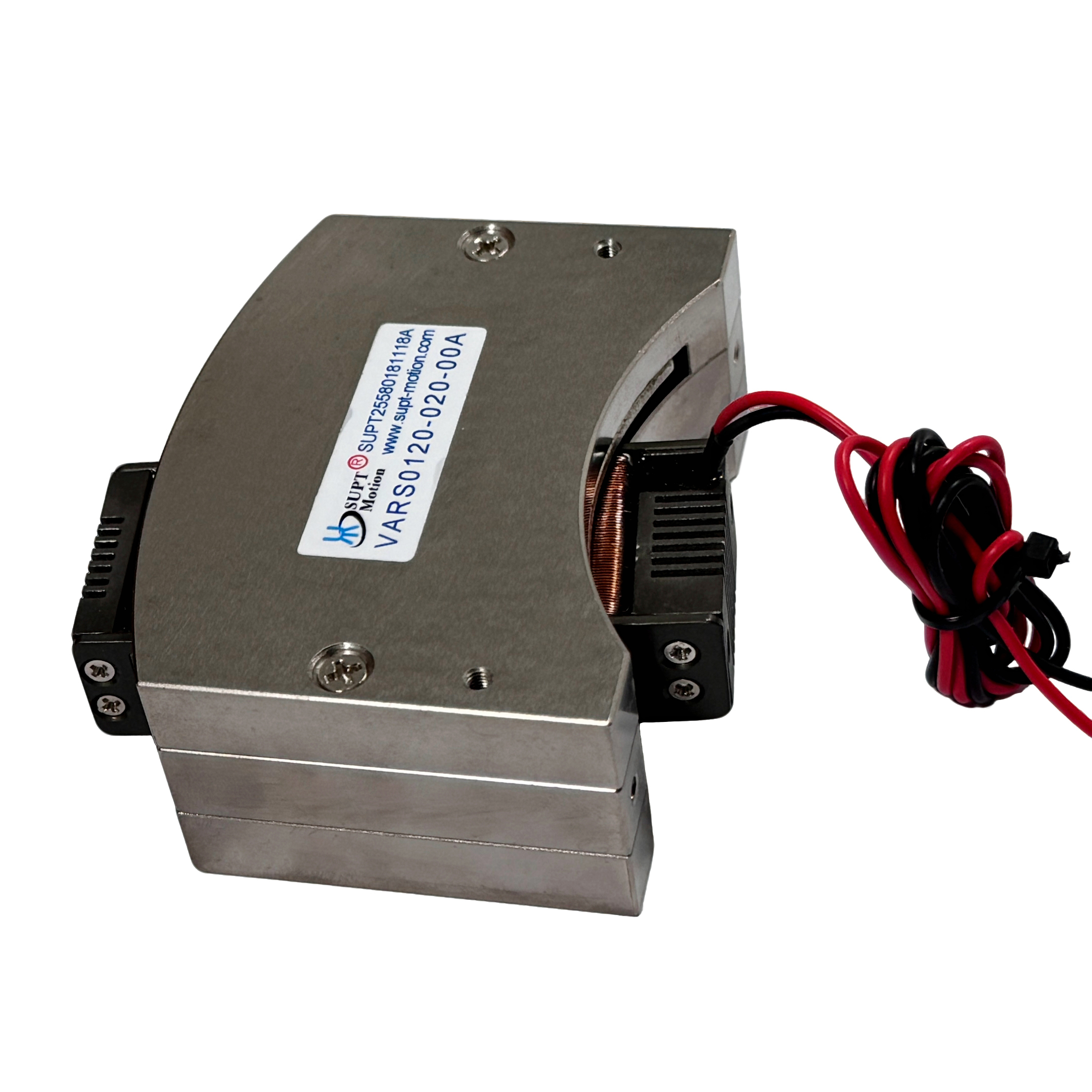

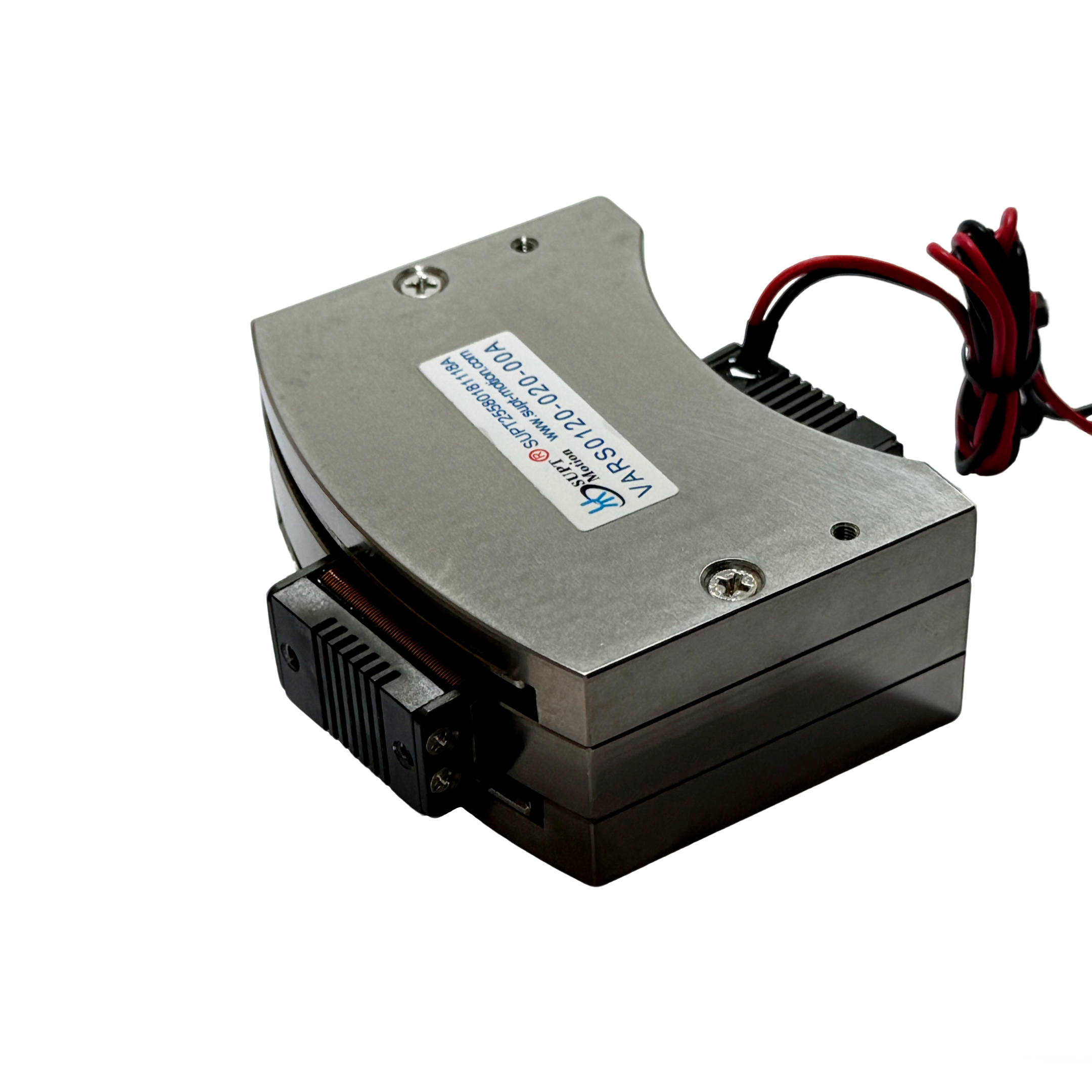

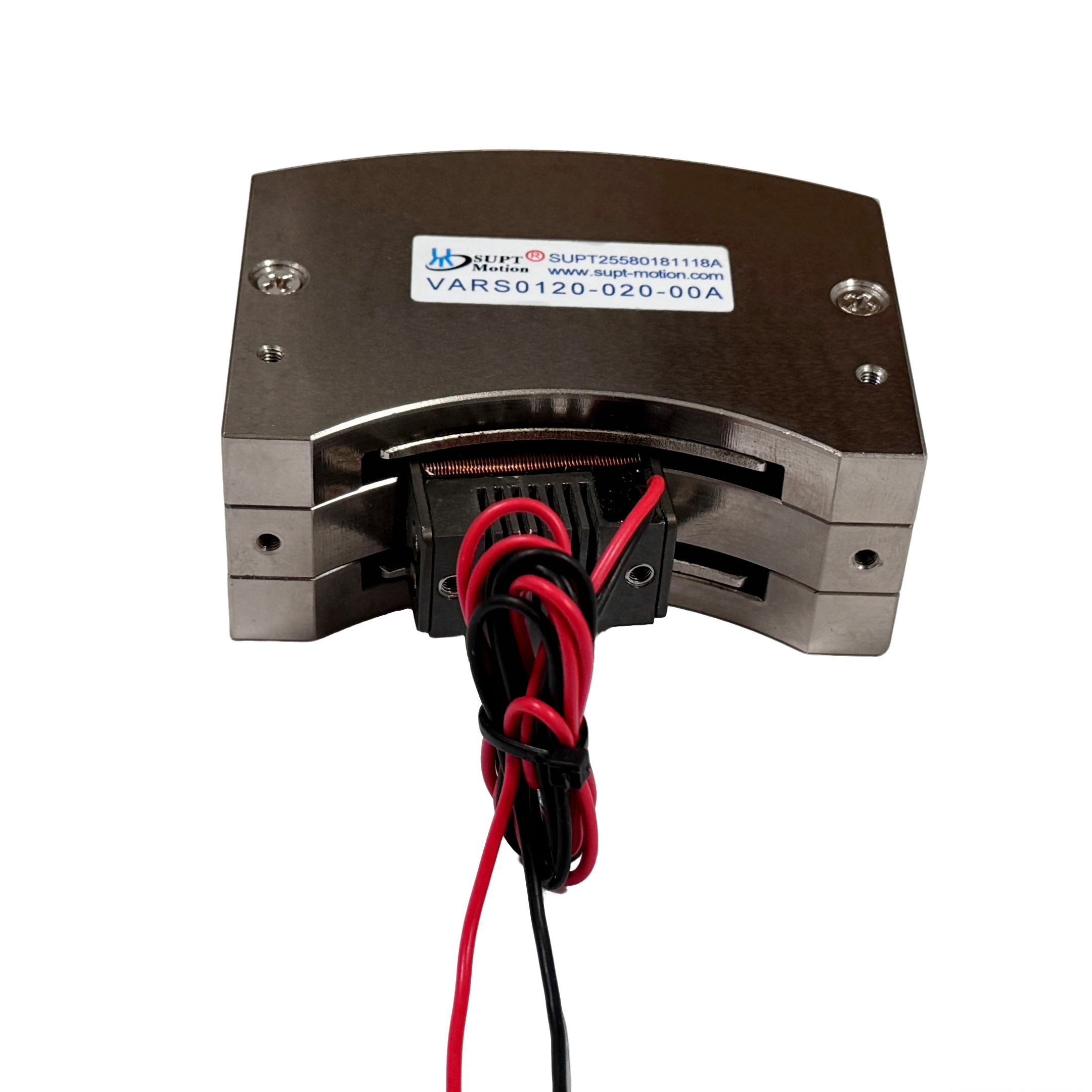

VARS0120-020-00A रोटरी वॉयस कॉइल मोटर SUPT MOTION VARS श्रृंखला में एक उच्च-त्वरण दोलनशील एक्चुएटर है। 25 डिग्री सेल्सियस पर, यह एक्चुएटर 20 डिग्री की कुल स्ट्रोक रेंज पर 1.2 N·m का पीक टॉर्क और 0.5 N·m का निरंतर टॉर्क प्रदान करता है, जिसमें अधिकतम ड्राइव वोल्टेज 8.4 V है।
वॉयस कॉइल का वजन केवल 65 ग्राम है, और मोटर हाउसिंग का माप 81 × 73.4 × 32 मिमी है। उच्च टॉर्क और कम गतिमान द्रव्यमान का संयोजन उत्कृष्ट कोणीय त्वरण उत्पन्न करता है, जिससे एक्चुएटर कुछ मिलीसेकंड के भीतर कमांडेड स्थिति तक पहुंच सकता है। डायरेक्ट-ड्राइव वॉयस कॉइल डिज़ाइन गियर और ट्रांसमिशन घटकों को समाप्त करता है, जिसके परिणामस्वरूप शून्य बैकलैश, शून्य कॉगिंग प्रभाव और उच्च आवृत्तियों पर सहज द्विदिश गति होती है।
यह रोटरी वॉयस कॉइल मोटर विशेष रूप से उन अनुप्रयोगों के लिए डिज़ाइन की गई है जिनमें आक्रामक पॉइंट-टू-पॉइंट गति, तीव्र स्थिरीकरण और उच्च दोहराव की आवश्यकता होती है, जैसे पिक-एंड-प्लेस मैकेनिज्म, शटर ड्राइव और डायनामिक टेस्ट उपकरण। VARS0120-020-00A में एल्यूमीनियम मिश्र धातु निर्माण, 10,000 घंटे का रेटेड सेवा जीवन है, और यह रखरखाव-मुक्त है, जो कॉम्पैक्ट मोशन सिस्टम को सर्वो-ग्रेड डायनामिक प्रदर्शन प्रदान करता है।

समाधान

उच्च गति स्वचालन के लिए ऐसे एक्चुएटर की आवश्यकता होती है जो यांत्रिक त्रुटि के बिना तीव्र त्वरण, त्वरित स्थिरीकरण और सटीक दोहराव में सक्षम हों। पारंपरिक मोटर-गियरबॉक्स कपलिंग जड़ता, बैकलैश और अनुपालन का परिचय देते हैं, जो सभी डायनामिक प्रदर्शन को खराब करते हैं। VARS0120-020-00A इस मुद्दे को एक डायरेक्ट-ड्राइव रोटरी वॉयस कॉइल मोटर का उपयोग करके संबोधित करता है जो सीधे कम-द्रव्यमान कॉइल से टॉर्क उत्पन्न करता है।
इसकी उच्च त्वरण क्षमता पिक-एंड-प्लेस और सॉर्टिंग उपकरणों के लिए चक्र समय को छोटा करती है, जबकि शून्य-बैकलैश डिज़ाइन हर आंदोलन के साथ कमांडेड कोण पर सटीक स्टॉपिंग सुनिश्चित करता है। चूंकि मोटर में कोई कॉगिंग टॉर्क नहीं है, इसलिए बहुत कम गति पर भी गति असाधारण रूप से सहज बनी रहती है, जिससे सटीक तंत्र में पोजिशनिंग स्थिरता में सुधार होता है।
वर्तमान और टॉर्क के बीच रैखिक संबंध नियंत्रण सॉफ्टवेयर को सरल बनाता है: मानक सर्वो ड्राइव या सरल वर्तमान एम्पलीफायर मोटर को बल, गति या स्थिति मोड में चला सकते हैं। पारंपरिक रोटरी सर्वो सिस्टम की तुलना में, यह इंजीनियरिंग प्रयास को कम करता है और घटकों की संख्या को कम करता है। रग्ड एल्यूमीनियम फ्रेम और सील कॉइल असेंबली भी इस एक्चुएटर को धूल और कंपन वाले औद्योगिक वातावरण के लिए उपयुक्त बनाती है।

विनिर्देश

अनुप्रयोग

उच्च त्वरण विशेषता स्वचालित असेंबली, सेमीकंडक्टर हैंडलिंग, परीक्षण और निरीक्षण उपकरण, और अन्य अनुप्रयोगों के लिए उपयुक्त है जहां कम चक्र समय महत्वपूर्ण है। विशिष्ट उपयोगों में रोटरी इंडेक्स मैकेनिज्म, शटर और गेट ड्राइव, सॉर्टिंग चूट, डायनामिक लोड सिमुलेशन, वाल्व एक्चुएशन और फ्लाइट कंट्रोल सिस्टम शामिल हैं। एक्चुएटर उच्च आवृत्ति स्कैनिंग और डिथरिंग कार्यों में भी अच्छा प्रदर्शन करता है जहां तेज द्विदिश गति की आवश्यकता होती है। बाजारों में सेमीकंडक्टर, ऑटोमोटिव, औद्योगिक स्वचालन और एयरोस्पेस शामिल हैं। OEM एकीकरण के लिए कस्टम स्ट्रोक, वोल्टेज और माउंटिंग कॉन्फ़िगरेशन प्रदान किए जा सकते हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: यह मोटर कितनी तेजी से गति कर सकती है?

65 ग्राम के कम गतिमान कॉइल द्रव्यमान के साथ 1.2 N-m पीक टॉर्क बहुत उच्च कोणीय त्वरण प्रदान करता है। विशिष्ट स्टेप-एंड-सेटल समय मिलीसेकंड रेंज में होते हैं, जो लोड जड़ता और ड्राइवर सेटिंग्स पर निर्भर करते हैं।

Q2: VARS0120-020-00A का कुल स्ट्रोक कितना है?

मानक कुल स्ट्रोक 20 डिग्री है। VARS श्रृंखला में 6 से 100 डिग्री तक के स्ट्रोक मान उपलब्ध हैं।

Q3: क्या मोटर का उपयोग निरंतर दोलन के लिए किया जा सकता है?

हाँ। डायरेक्ट ड्राइव डिज़ाइन निरंतर टॉर्क रेटिंग के भीतर उच्च आवृत्ति द्विदिश दोलन का समर्थन करता है, जो स्कैनिंग और डिथरिंग अनुप्रयोगों के लिए उपयुक्त है।

Q4: कौन सा ड्राइवर अनुशंसित है?

8.4 V और आवश्यक पीक करंट के लिए रेटेड एक PWM सर्वो ड्राइवर या लीनियर करंट एम्पलीफायर अनुशंसित है। SUPT MOTION आपके एप्लिकेशन के लिए ड्राइवर चयन पर सलाह दे सकता है।

Q5: क्या यह मोटर औद्योगिक वातावरण के लिए उपयुक्त है?

हाँ। एल्यूमीनियम मिश्र धातु फ्रेम और मजबूत निर्माण औद्योगिक स्वचालन के लिए डिज़ाइन किए गए हैं, और मोटर को सामान्य ऑपरेटिंग परिस्थितियों में किसी रखरखाव की आवश्यकता नहीं होती है।
