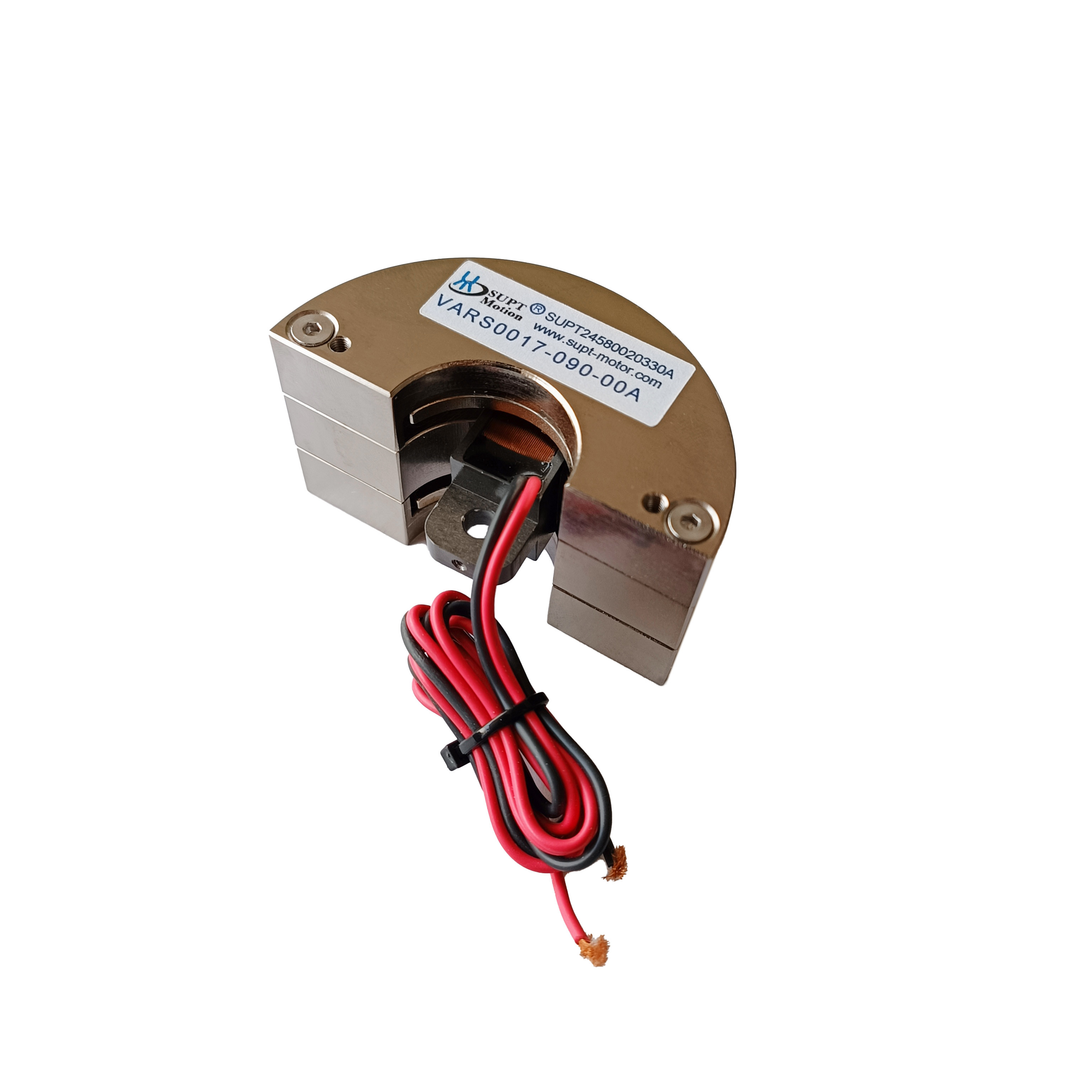

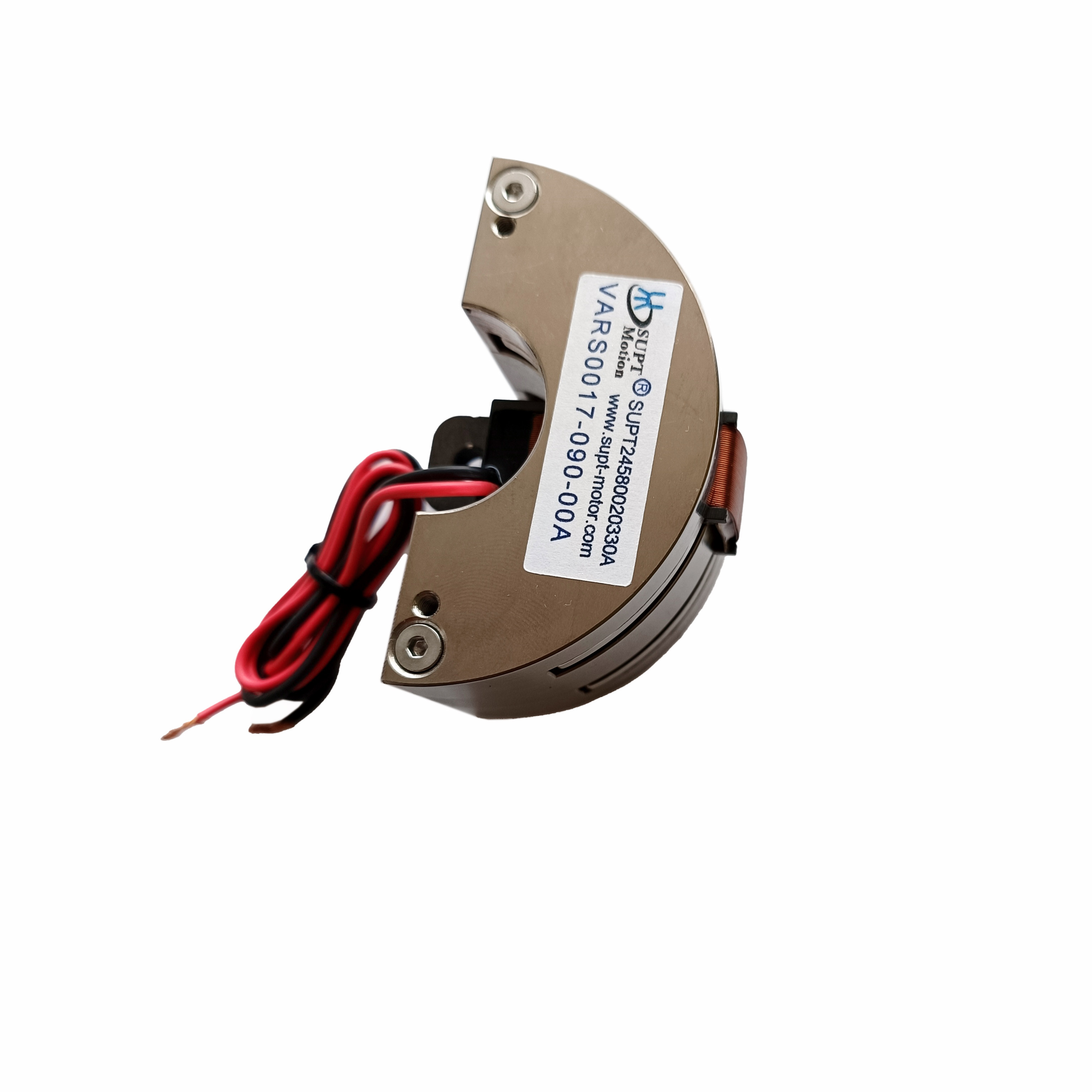

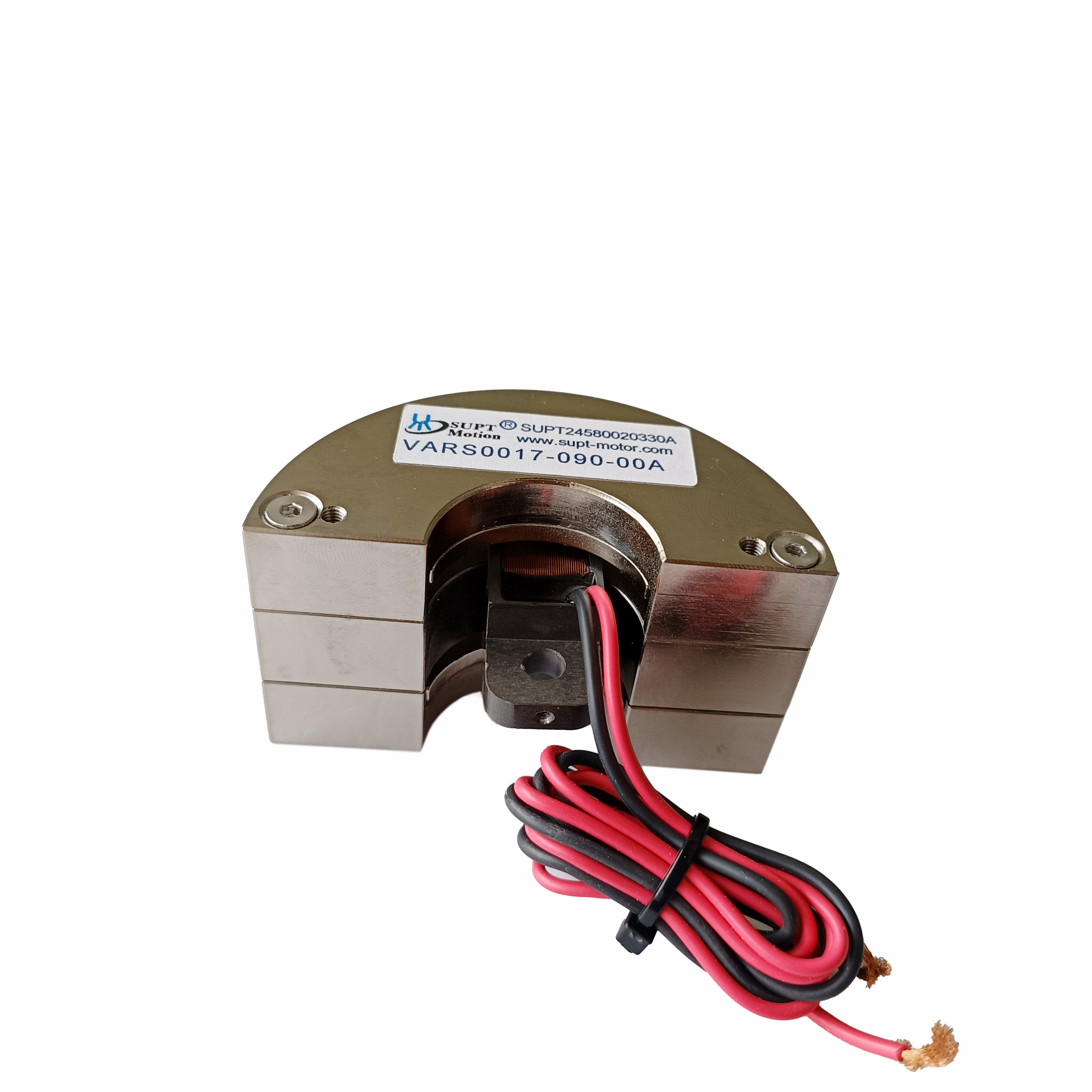

VARS0017 90 डिग्री रोटरी वॉयस कॉइल मोटर तेज प्रतिक्रिया शून्य बैकलैश
| उत्पत्ति के प्लेस | जियांग्सू, चीन |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | ISO9001-2000 |
| मॉडल संख्या | VARS0017-090-00A |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | USD 125-230 / Piece |
| पैकेजिंग विवरण | एंटी-स्टैटिक फोम सुरक्षा के साथ निर्यात-ग्रेड कार्टन |
| प्रसव के समय | नमूनों के लिए 3-5 कार्य दिवस, थोक के लिए 15-25 दिन |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | प्रति माह 3000 टुकड़े |
उत्पाद विवरण
| उत्पाद मॉडल | VARS0017-090-00A | मोटर प्रकार | रोटरी वॉयस कॉइल मोटर (स्विंग प्रकार) |
|---|---|---|---|
| चोटी कंठी | 0.17 एनएम | 25 C पर सतत टॉर्क | 0.1 एनएम |
| कुल स्ट्रोक | 90 डिग्री | अधिकतम वोल्टेज | 11.1 वी |
| बैक ईएमएफ स्थिरांक | 0.1 वी/एम/एस | कुंडल वजन | 17.8 ग्राम |
| आयाम एलएक्सडब्ल्यूएक्सएच | 70 x 41.5 x 39 मिमी | सामग्री | एल्यूमीनियम मिश्र धातु |
| सेवा जीवन | 10,000 घंटे | ||
| प्रमुखता देना | 90 डिग्री रोटरी वॉयस कॉइल मोटर,तेज प्रतिक्रिया रोटरी वॉयस कॉइल मोटर,शून्य बैकलैश रोटरी वॉयस कॉइल मोटर |
||
उत्पाद विवरण
उत्पाद का अवलोकन
VARS0017-090-00A SUPT MOTION VARS श्रृंखला में एक 90 डिग्री घूर्णी आवाज कॉइल मोटर है, जो विशेष रूप से बड़े कोण और सीमा कोण की स्थिति के लिए डिज़ाइन किया गया है,तेजी से प्रतिक्रिया और शून्य प्रतिक्रिया के साथ25 डिग्री सेल्सियस पर, 11.1 वी के अधिकतम वोल्टेज द्वारा संचालित यह रोटरी वॉयस कॉइल मोटर अपने पूरे 90 डिग्री स्ट्रोक रेंज पर 0.17 एन · एम का पीक टॉर्क और 0.1 एन · एम का निरंतर टॉर्क प्रदान करता है।आवाज कॉइल का वजन केवल 17.8 g, और मोटर आवास 70 × 41.5 × 39 मिमी का माप रखता है। दोलन आवाज कॉइल डिजाइन ड्राइव करंट को सीधे घूर्णन टोक़ में परिवर्तित करता हैगियर की आवश्यकता के बिना उच्च आवृत्ति दोलन क्षमता और असाधारण रूप से चिकनी गति प्रदान करनाइस प्रकार, इस एक्ट्यूएटर को स्कैनिंग मिरर, रोटरी स्विच, वाल्व कंट्रोल,और अन्य अनुप्रयोगों के लिए एक संयोजन की आवश्यकता होती है बड़े कोण यात्रा और सटीक10,000 घंटे के सेवा जीवन के साथ, एक एल्यूमीनियम मिश्र धातु निर्माण, और कोई रखरखाव की आवश्यकता है,VARS0017-090-00A स्टेपर मोटर्स और गियर वाले सर्वो सिस्टम का एक विश्वसनीय विकल्प है.
समाधान
चौड़े कोण के पोजिशनिंग कार्य आमतौर पर स्टेपर मोटर्स या गियर-ड्राइव सिस्टम का उपयोग करके किए जाते हैं, लेकिन इनसे प्रतिकूल प्रतिक्रिया, श्रव्य शोर, अनुनाद,और संचयी स्थिति की त्रुटियां. VARS0017-090-00A 90 डिग्री तक के स्ट्रोक के साथ एक बैकलैश मुक्त, प्रत्यक्ष ड्राइव समाधान प्रदान करता है। चूंकि टॉर्क वर्तमान के आनुपातिक है,यह स्विंग आवाज कॉइल मोटर रैखिक नियंत्रण को सक्षम बनाता है और एक एन्कोडर या हॉल सेंसर के साथ संयोजन में सरल ओपन-लूप बल मोड या बंद-लूप स्थिति मोड में संचालित किया जा सकता है. हल्के वजन की कॉइल असेंबली उच्च आवृत्ति द्विदिश गति का समर्थन करती है, जो स्कैनिंग, जिटरिंग और गतिशील डम्पिंग अनुप्रयोगों के लिए महत्वपूर्ण है।शून्य प्रतिक्रिया सुनिश्चित करता है कि आउटपुट कोण एक दिए गए आदेश के लिए सुसंगत रहता है, जिससे दोहराव में सुधार होता है और बसने का समय कम होता है। गियरलेस डिजाइन भी स्नेहन और गियर पहनने की आवश्यकता को समाप्त करता है, स्वामित्व की कुल लागत को कम करता है।सिस्टम डिजाइनर इस कॉम्पैक्ट से लाभ उठा सकते हैं, स्थापित करने और नियंत्रण के लिए आसान actuator जो बड़े पैमाने पर उत्पादन के लिए तैयार है। स्विंग आवाज कॉइल मोटर लगातार नामित टोक़ और अंतराल पर पीक टोक़ पर काम कर सकते हैं,डिजाइनरों को मांग वाले ड्यूटी साइकिल के लिए एक विस्तृत ऑपरेटिंग विंडो प्रदान करना.
विनिर्देश
| पैरामीटर | मूल्य |
|---|---|
| उत्पाद मॉडल | VARS0017-090-00A |
| मोटर प्रकार | रोटरी वॉयस कॉइल मोटर (स्विंग टाइप एक्ट्यूएटर) |
| पीक टॉर्क | 0.17 एन-एम |
| 25 डिग्री सेल्सियस पर निरंतर टोक़ | 0.1 N-m |
| कुल स्ट्रोक | 90 डिग्री |
| अधिकतम वोल्टेज | 11.1 वी |
| बैक ईएमएफ स्थिर | 0.1 V/m/s |
| कॉइल का वजन | 17.8 ग्राम |
| लम्बाई | 70 मिमी |
| चौड़ाई | 41.5 मिमी |
| ऊँचाई | 39 मिमी |
| सामग्री | एल्यूमीनियम मिश्र धातु |
| सेवा जीवन | 10,000 घंटे |
| वारंटी | 1 वर्ष |
आवेदन
90 डिग्री स्ट्रोक इस एक्ट्यूएटर को रोटरी वाल्व नियंत्रण, डम्पिंग एक्ट्यूएटर, लेजर प्रौद्योगिकियों के लिए दर्पण पोजिशनिंग, रोटरी पोजिशनिंग सिस्टम और उड़ान नियंत्रण एक्ट्यूएटर के लिए आदर्श बनाता है।यह अर्धचालक में लागू किया जाता है, ऑटोमोबाइल, औद्योगिक और एयरोस्पेस उद्योगों, और परीक्षण और माप उपकरण में जहां तेजी से, सटीक कोणीय स्थिति की आवश्यकता होती है।एंटेना संरेखणउच्च आवृत्ति प्रतिक्रिया भी सक्रिय कंपन रद्द करने और स्कैनिंग अनुप्रयोगों का समर्थन करती है। कस्टम वोल्टेज,स्ट्रोक और इंटरफ़ेस विकल्प विशिष्ट OEM प्रणालियों में एकीकरण के लिए उपलब्ध हैं.
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: इस मॉडल का कोणीय स्ट्रोक कितना बड़ा है?
कुल स्ट्रोक 90 डिग्री है, जो छोटी वीएआरएस श्रृंखला में सबसे व्यापक मानक स्ट्रोक है। अनुरोध पर 6 से 100 डिग्री तक कस्टम स्ट्रोक उपलब्ध हैं।
प्रश्न 2: क्या मोटर उच्च आवृत्ति पर दोलन कर सकता है?
हां. कम द्रव्यमान वाले चलती कॉइल और प्रत्यक्ष ड्राइव डिजाइन उच्च आवृत्ति द्विदिशात्मक दोलन का समर्थन करते हैं, जिससे मोटर स्कैनिंग, थिरिंग और सक्रिय डम्पिंग अनुप्रयोगों के लिए उपयुक्त हो जाता है।
प्रश्न 3: क्या मोटर को गियरबॉक्स की आवश्यकता है?
नहीं. स्विंग वॉयस कॉइल मोटर एक प्रत्यक्ष ड्राइव एक्ट्यूएटर है. कोई गियरबॉक्स की आवश्यकता नहीं है, यही कारण है कि सिस्टम में शून्य प्रतिक्रिया है और कोई स्नेहन की आवश्यकता नहीं है.
प्रश्न 4: कौन से फीडबैक विकल्प समर्थित हैं?
मोटर का उपयोग एन्कोडर, हॉल सेंसर या एनालॉग पोजिशनिंग सेंसर के साथ एक बंद-लूप पोजिशनिंग सिस्टम बनाने के लिए किया जा सकता है। फ्रेम ग्राहक प्रतिक्रिया तत्वों के लिए माउंटिंग स्थान प्रदान करता है।
Q5: वारंटी अवधि क्या है?
मानक वारंटी 1 वर्ष है। एकीकरण और चालक चयन के लिए तकनीकी सहायता SUPT MOTION इंजीनियरिंग टीम द्वारा प्रदान की जाती है।
