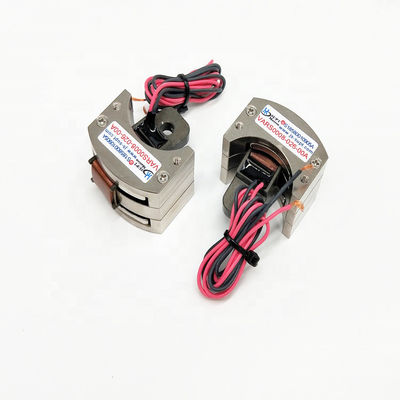

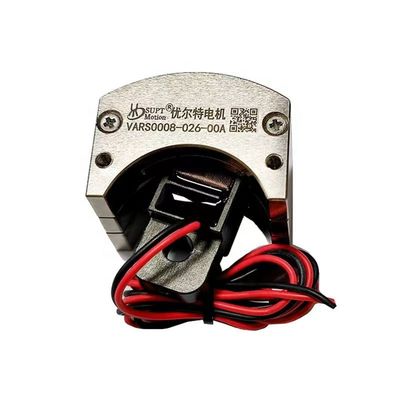

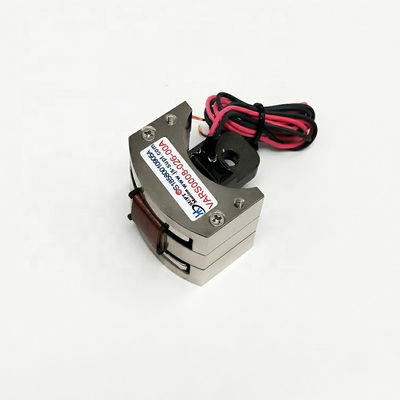

VARS0008 माइक्रो साइज़ रोटरी वॉयस कॉइल मोटर तेज प्रतिक्रिया शून्य बैकलैश 26 डिग्री
| उत्पत्ति के प्लेस | जियांग्सू, चीन |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | ISO9001-2000 |
| मॉडल संख्या | VARS0008-026-00A |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | USD 85-150 / Piece |
| पैकेजिंग विवरण | एंटी-स्टैटिक फोम सुरक्षा के साथ निर्यात-ग्रेड कार्टन |
| प्रसव के समय | नमूनों के लिए 3-5 कार्य दिवस, थोक के लिए 15-25 दिन |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | प्रति माह 3000 टुकड़े |
उत्पाद विवरण
| उत्पाद मॉडल | VARS0008-026-00A | मोटर प्रकार | रोटरी वॉयस कॉइल मोटर (स्विंग प्रकार) |
|---|---|---|---|
| चोटी कंठी | 0.08 एनएम | 25 C पर सतत टॉर्क | 0.05 एनएम |
| कुल स्ट्रोक | 26 डिग्री | अधिकतम वोल्टेज | 6.4 वी |
| बैक ईएमएफ स्थिरांक | 0.05 वी/एम/एस | कुंडल वजन | 11.7 ग्राम |
| आयाम एलएक्सडब्ल्यूएक्सएच | 35 x 39.8 x 36.1 मिमी | सामग्री | एल्यूमीनियम मिश्र धातु |
| सेवा जीवन | 10,000 घंटे | ||
| प्रमुखता देना | माइक्रो साइज़ रोटरी वॉयस कॉइल मोटर,तेज प्रतिक्रिया रोटरी वॉयस कॉइल मोटर,शून्य बैकलैश रोटरी वॉयस कॉइल मोटर |
||
उत्पाद विवरण
उत्पाद अवलोकन
VARS0008-026-00A रोटरी वॉयस कॉइल मोटर SUPT MOTION द्वारा विकसित एक स्विंग-टाइप वॉयस कॉइल एक्चुएटर है जो सटीक कोण-सीमित पोजिशनिंग के लिए है। 25 डिग्री सेल्सियस पर, इसमें 26 डिग्री का कुल स्ट्रोक, 0.08 N·m का पीक टॉर्क, 0.05 N·m का निरंतर टॉर्क और 6.4 V का अधिकतम ड्राइव वोल्टेज है।
केवल 11.7 ग्राम वजन के साथ, 35 × 39.8 × 36.1 मिलीमीटर के समग्र आयामों के साथ, यह VARS श्रृंखला के सबसे कॉम्पैक्ट रोटरी एक्चुएटर्स में से एक है। चूंकि कॉइल सीधे चुंबकीय क्षेत्र के भीतर चलता है - गियर, बेल्ट या ब्रश की आवश्यकता को समाप्त करता है - यह रोटरी वॉयस कॉइल मोटर ड्राइव करंट पर लगभग तुरंत प्रतिक्रिया करता है और बिना बैकलैश के संचालित होता है।
यह लघु डिजाइन उन अनुप्रयोगों के लिए उपयुक्त है जहां पारंपरिक सर्वो मोटर्स स्थापित नहीं की जा सकती हैं, जैसे कि ऑप्टिकल मॉड्यूल, मिरर पोजिशनिंग और माइक्रो-वाल्व सिस्टम। एक्चुएटर का रेटेड सेवा जीवन 10,000 घंटे है और इसके लिए किसी स्नेहन या आवधिक रखरखाव की आवश्यकता नहीं है।
समाधान
पारंपरिक रोटरी मोशन घटक - जैसे गियर वाले डीसी मोटर्स और स्टेपर मोटर्स - बैकलैश, कॉगिंग टॉर्क, घर्षण और धीमी प्रतिक्रिया जैसी समस्याओं से ग्रस्त हैं, जो उच्च-आवृत्ति अनुप्रयोगों में उनकी पोजिशनिंग सटीकता और गतिशील प्रदर्शन को सीमित करते हैं। VARS0008-026-00A एक डायरेक्ट-ड्राइव ऑसिलेटिंग वॉयस कॉइल आर्किटेक्चर को नियोजित करके इन मुद्दों को हल करता है।
आउटपुट टॉर्क ड्राइव करंट के समानुपाती होता है, जो रैखिक और दोहराने योग्य बल नियंत्रण को सक्षम करता है; इस बीच, अत्यंत कम गतिमान द्रव्यमान उच्च त्वरण और मिलीसेकंड-स्तरीय प्रतिक्रिया समय सुनिश्चित करता है। बिना किसी यांत्रिक ट्रांसमिशन घटक के, शून्य बैकलैश और शून्य कॉगिंग टॉर्क इस डिजाइन की अंतर्निहित विशेषताएं हैं, और अंतिम स्थिति रिज़ॉल्यूशन केवल फीडबैक सेंसर द्वारा सीमित है। मोटर उच्च-आवृत्ति, निरंतर द्विदिशीय दोलन में सक्षम है, जो इसे जिटरिंग, स्कैनिंग और सक्रिय डंपिंग कार्यों के लिए उपयुक्त बनाता है।
इसका कॉम्पैक्ट हाउसिंग स्पेस-सीमित उत्पादों में एकीकरण को सरल बनाता है, जबकि कम-इंडक्टेंस कॉइल ड्राइव इलेक्ट्रॉनिक्स को करंट को तेज़ी से मॉड्युलेट करने की अनुमति देता है, जिसके परिणामस्वरूप सुचारू, कंपन-मुक्त गति होती है। परिणामस्वरूप, इंजीनियर केवल एक साधारण करंट एम्पलीफायर और एक स्थिति सेंसर का उपयोग करके एक उच्च-सटीक, उच्च-गतिशील-रेंज पोजिशनिंग लूप बना सकते हैं। पारंपरिक मोटर-और-गियर संयोजनों की तुलना में, यह समाधान सिस्टम लागत को कम करता है, विकास समय को छोटा करता है, और विश्वसनीयता में सुधार करता है।
विनिर्देश
| पैरामीटर | मान |
|---|---|
| उत्पाद मॉडल | VARS0008-026-00A |
| मोटर प्रकार | रोटरी वॉयस कॉइल मोटर (स्विंग टाइप एक्चुएटर) |
| पीक टॉर्क | 0.08 N-m |
| 25 डिग्री सेल्सियस पर निरंतर टॉर्क | 0.05 N-m |
| कुल स्ट्रोक | 26 डिग्री |
| अधिकतम वोल्टेज | 6.4 V |
| बैक ईएमएफ स्थिरांक | 0.05 V/m/s |
| कॉइल का वजन | 11.7 ग्राम |
| लंबाई | 35 मिमी |
| चौड़ाई | 39.8 मिमी |
| ऊंचाई | 36.1 मिमी |
| सामग्री | एल्यूमीनियम मिश्र धातु |
| सेवा जीवन | 10,000 घंटे |
| वारंटी | 1 वर्ष |
आवेदन
विशिष्ट अनुप्रयोगों में लेजर प्रौद्योगिकियों के लिए मिरर पोजीशन एक्चुएटर्स, ऑप्टिकल स्कैनिंग और बीम स्टीयरिंग सिस्टम, रोटरी वाल्व और डंपिंग एक्चुएटर्स, रोटरी पोजिशनिंग टेबल और फ्लाइट कंट्रोल एक्चुएटर्स शामिल हैं। मोटर का व्यापक रूप से सेमीकंडक्टर, ऑटोमोटिव, औद्योगिक और एयरोस्पेस उद्योगों के साथ-साथ चिकित्सा उपकरणों और प्रयोगशाला स्वचालन में उपयोग किया जाता है। इसका माइक्रो आकार और तेज प्रतिक्रिया इसे लघु कैमरा गिंबल स्थिरीकरण, ऑप्टिकल स्विच पोजिशनिंग, प्रिंट हेड समायोजन और किसी भी तंत्र के लिए एक उत्कृष्ट विकल्प बनाती है जिसे छोटे लिफाफे में तेज, बैकलैश-मुक्त कोणीय गति की आवश्यकता होती है। OEM परियोजनाओं के लिए कस्टम स्ट्रोक, ड्राइव वोल्टेज और माउंटिंग आयाम उपलब्ध हैं।
अक्सर पूछे जाने वाले प्रश्न
Q1: इस रोटरी वॉयस कॉइल मोटर का कुल स्ट्रोक क्या है?
VARS0008-026-00A 26 डिग्री का कुल स्ट्रोक प्रदान करता है। स्ट्रोक कोण को आवेदन की आवश्यकता के अनुसार अनुकूलित किया जा सकता है।
Q2: इस मोटर में शून्य बैकलैश क्यों है?
मोटर डायरेक्ट ड्राइव संरचना का उपयोग करती है। कॉइल गियर या ट्रांसमिशन भागों के बिना सीधे चुंबकीय क्षेत्र में चलता है, इसलिए यांत्रिक बैकलैश और कॉगिंग पूरी तरह से समाप्त हो जाते हैं।
Q3: मोटर का सेवा जीवन क्या है?
सामान्य परिचालन स्थितियों के तहत रेटेड सेवा जीवन 10,000 घंटे है। बदलने के लिए कोई ब्रश या घिसने वाले ट्रांसमिशन घटक नहीं हैं।
Q4: न्यूनतम आदेश मात्रा और वितरण समय क्या है?
न्यूनतम आदेश मात्रा 1 पीस है। नमूना आदेश 3 से 5 कार्य दिवसों के भीतर वितरित किए जाते हैं, और थोक उत्पादन में 15 से 25 दिन लगते हैं।
Q5: क्या मोटर को मेरे उत्पाद के लिए अनुकूलित किया जा सकता है?
हाँ। स्ट्रोक कोण, ड्राइव वोल्टेज, कॉइल प्रतिरोध, केबल की लंबाई और माउंटिंग आयाम सभी OEM परियोजनाओं के लिए अनुकूलित किए जा सकते हैं। एक अनुरूप समाधान के लिए कृपया अपने आवेदन विवरण प्रदान करें।
