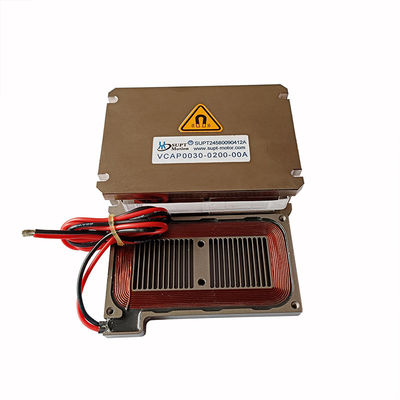

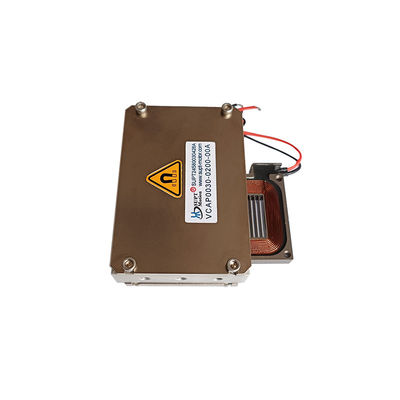

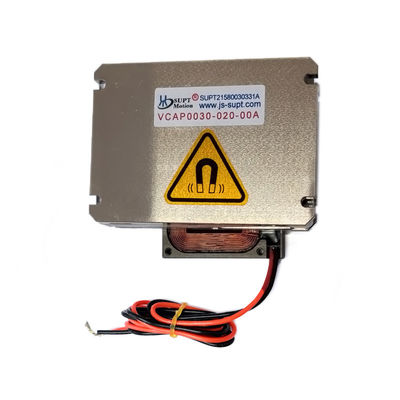

सटीक असेंबली के लिए हाई फोर्स लॉन्ग स्ट्रोक फ्लैट वॉयस कॉइल मोटर
| उत्पत्ति के प्लेस | चीन, सूज़ौ |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | CE, ISO9001 |
| मॉडल संख्या | VCAP0030-0200-00A |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | $105-$310 |
| पैकेजिंग विवरण | गत्ते का डिब्बा पैकेजिंग आदि |
| प्रसव के समय | 1-5 पीसी, 5 दिन। >20 पीसी, बातचीत के लिए |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत करने के लिए |
उत्पाद विवरण
| शोर स्तर | कम | गारंटी | 3 महीने-1 साल |
|---|---|---|---|
| अधिकतम बल | 30एन | वोल्टेज | 24.3V |
| उत्पाद मॉडल | VCAP0020-0068-00A | आवास सामग्री | अल्युमीनियम |
| प्रकार | माइक्रो मोटर | आघात | 20 मिमी |
| स्ट्रोक लंबाई | 80 मिमी |
उत्पाद विवरण
उत्पाद विवरण:
SUPT VCAP0075-0180-00A एक उच्च-प्रदर्शन वाला फ्लैट वॉयस कॉइल मोटर है जो उच्च-थ्रस्ट, लंबी-स्ट्रोक औद्योगिक स्वचालन कार्यों के लिए अनुकूलित है। यह 30 N का शक्तिशाली पीक थ्रस्ट, 12.3 N का निरंतर थ्रस्ट और 20 mm का स्ट्रोक प्रदान करता है, जो इसे सटीक असेंबली, प्रेसिंग, पोजिशनिंग और सामग्री हैंडलिंग जैसे अनुप्रयोगों के लिए आदर्श बनाता है। इसका मजबूत, कॉम्पैक्ट निर्माण भारी भार के तहत उच्च कठोरता, कम कंपन और स्थिर प्रदर्शन सुनिश्चित करता है। एक कुशल चुंबकीय सर्किट डिजाइन की विशेषता वाला यह फ्लैट वॉयस कॉइल मोटर सहज बल आउटपुट, तीव्र प्रतिक्रिया और कोई कॉगिंग प्रभाव प्रदान करता है, जो उच्च-सटीकता बंद-लूप नियंत्रण का समर्थन करता है। 24.3V के अधिकतम वोल्टेज और 10.5 V/m/s के बैक-ईएमएफ स्थिरांक के साथ, यह असाधारण ऊर्जा दक्षता और स्थिर प्रदर्शन प्रदान करता है। एक उन्नत गर्मी अपव्यय डिजाइन कम गर्मी उत्पादन और विश्वसनीय दीर्घकालिक संचालन सुनिश्चित करता है। यह फ्लैट वॉयस कॉइल मोटर 3C इलेक्ट्रॉनिक्स असेंबली, ऑटोमोटिव पार्ट्स निर्माण, सटीक स्टैम्पिंग सिस्टम, सेमीकंडक्टर पैकेजिंग और फ्लैट-पैनल डिस्प्ले उत्पादन लाइनों में व्यापक रूप से उपयोग किया जाता है। यह आधुनिक औद्योगिक स्वचालन की मांगों को पूरा करने के लिए उच्च थ्रस्ट, लंबी स्ट्रोक और उच्च विश्वसनीयता को जोड़ता है।
विशेषताएं:
चुंबकीय सर्किट और एयर गैप: चुंबकीय योक को अनुकूलित करने और बिखरे हुए प्रवाह को कम करने के लिए दो तरफा बहु-चरणीय या विभेदक संरचनाओं को प्राथमिकता दें; एयर गैप को चुंबकीय प्रवाह घनत्व और निर्माण सहनशीलता को संतुलित करना चाहिए।
कॉइल अनुकूलन: गतिशील प्रदर्शन को बेहतर बनाने के लिए कम इंडक्शन और कम प्रतिरोध; तार गेज और मोड़ों की संख्या को थ्रस्ट और बिजली की खपत से मेल खाना चाहिए।
गाइडेंस तंत्र: माइक्रो-डिस्प्लेसमेंट और घर्षण रहित संचालन के लिए लचीले टिका उपयुक्त हैं; रैखिक बियरिंग थोड़े लंबे स्ट्रोक के लिए उपयुक्त हैं, जहां घर्षण और पार्श्व बलों को नियंत्रित किया जाना चाहिए।
उत्पाद पैरामीटर:
| उत्पाद मॉडल | पीक बल (N) |
निरंतर बल 25℃ पर(N) |
कुल स्ट्रोक (mm) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिरांक (V/m/s) |
लंबाई (mm) |
चौड़ाई (mm) |
ऊंचाई (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
| VCAP0030-0200-00A |
| पैरामीटर | मान | पैरामीटर | मान |
| मॉडल | VCAP0030-0200-00A | पीक थ्रस्ट | 30N |
| निरंतर थ्रस्ट (25°C) | 5.512.3 | कुल स्ट्रोक | 20mm |
| अधिकतम वोल्टेज | 24.3V | बैक-ईएमएफ स्थिरांक | 10.5V/m/s |
| लंबाई | 80mm | चौड़ाई | 74mm |
| ऊंचाई | 25mm | सुरक्षा रेटिंग | IP54 |
अनुप्रयोग:
| वॉयस कॉइल मोटर का मुख्य अनुप्रयोग: |
| 1.सेमीकंडक्टर उद्योग: वायरिंग, कटाई, ड्रिलिंग, परिवहन प्रणाली, वेल्डिंग, रोबोटिक्स। |
| 2.क्षेत्र में वाल्व संचालन: टाइप मीटरिंग वाल्व, दबाव परीक्षण प्रणाली, वायवीय वाल्व रसायन इंजेक्शन प्रणाली. |
| 3.माइक्रो मशीन उद्योग: फीड सिस्टम, माइक्रो ड्रिलिंग, सटीक स्टैम्पिंग। |
| 4.कंपन प्रणाली: शेकिंग टेबल, कंपन प्लेटफॉर्म। |
| 5.चिकित्सा क्षेत्र: माइक्रो-इंजेक्शन प्रणाली, श्वसन उपकरण, परीक्षण उपकरण। |
| 6.विमानन प्रौद्योगिकी: उड़ान नियंत्रण प्रणाली, पायलट प्रतिक्रिया प्रणाली। |
| 7.वाणिज्यिक उपयोग क्षेत्र: कंप्यूटर कूलिंग पंप लघु कैमरा ऑटो फोकस सिस्टम। |
| 8.स्वचालन उद्योग: लेजर उपकरण, डिस्पेंसर, परीक्षण उपकरण, कपड़ा मशीनरी। |
1.सटीक धातु स्टैम्पिंग उपकरण
2.ऑटोमोटिव पार्ट्स के लिए सटीक असेंबली मशीनें
3.सटीक सेंसर अंशांकन प्रणाली
4.छोटे पैमाने पर स्वचालित असेंबली लाइनें
