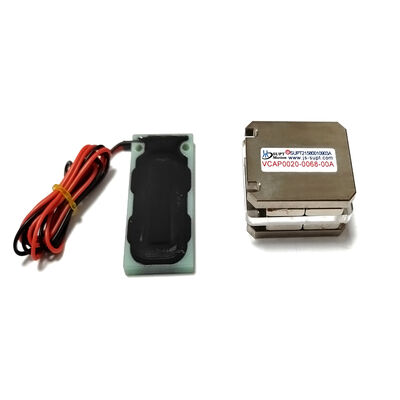

20N माइक्रो फ्लैट लीनियर वॉयस कॉइल एक्चुएटर सेमीकंडक्टर परीक्षण के लिए उपयुक्त
| उत्पत्ति के प्लेस | जियांग्सू, चीन |
|---|---|
| ब्रांड नाम | SUPT |
| प्रमाणन | ce,ISO9001,CCC |
| मॉडल संख्या | VCAP0020-0068-00A |
| न्यूनतम आदेश मात्रा | 1pieces |
| मूल्य | $150.00/pieces >=2 pieces |
| पैकेजिंग विवरण | गत्ते का डिब्बा पैकेजिंग आदि |
| प्रसव के समय | 1-5 उत्पाद 5-7 दिनों में शिपमेंट, नमूने 3-5 दिन, थोक में बातचीत करनी होगी |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत करने के लिए |
उत्पाद विवरण
| गारंटी | 3 महीने-1 साल | प्रयोग | नाव, कार, इलेक्ट्रिक साइकिल, यूएवी, 3डी प्रिंटिंग, माइक्रोस्कोप, रोबोट, मेडिकल वेंटिलेटर, ऑप्टिकल प् |
|---|---|---|---|
| प्रकार | माइक्रो मोटर | निर्माण | स्थायी चुंबक |
| विनिमय | ब्रश | फ़ीचर को सुरक्षित रखें | पूरी तरह से बंद |
| गति (आरपीएम) | चर गति | प्रोडक्ट का नाम | रैखिक आवाज कुंडल मोटर |
| रेटेड वोल्टेज | 8.2 वी | चरम बल | 20एन |
| निरंतर बल | 5.5एन | पत्तन | शंघाई पोर्ट |
उत्पाद विवरण
उत्पाद विवरण
फ्लैट वॉयस कॉइल एक्चुएटर में तेज प्रतिक्रिया समय, मध्यम थ्रस्ट, विश्वसनीय स्ट्रोक और उच्च दक्षता होती है, और इसे विशेष रूप से सेमीकंडक्टर और इलेक्ट्रॉनिक परीक्षण अनुप्रयोगों के लिए डिज़ाइन किया गया है। 20 एन के पीक थ्रस्ट, 5.5 एन के निरंतर थ्रस्ट और 6.8 मिमी के स्ट्रोक के साथ, यह फ्लैट वॉयस कॉइल एक्चुएटर थ्रस्ट, गति और स्ट्रोक के बीच एक आदर्श संतुलन प्राप्त करता है। इसके कॉम्पैक्ट आयामों (39 × 50 × 21.5 मिमी) और केवल 21.5 मिमी की ऊंचाई के साथ, यह फ्लैट वॉयस कॉइल एक्चुएटर मल्टी-एक्सिस परीक्षण प्लेटफार्मों और उच्च-घनत्व स्वचालन मॉड्यूल के लिए अच्छी तरह से अनुकूल है। यह सुचारू बल आउटपुट प्रदान करता है, कॉगिंग प्रभावों से मुक्त है, चुपचाप संचालित होता है, और उच्च स्थिति सटीकता प्रदान करता है, जिससे यह विस्तारित अवधि में उच्च-आवृत्ति वाले पारस्परिक गति का समर्थन करने में सक्षम होता है। मोटर में 8.2V का अधिकतम ऑपरेटिंग वोल्टेज और 4.4 V/m/s का बैक-ईएमएफ स्थिरांक है, जो स्थिर प्रदर्शन और कम बिजली की खपत सुनिश्चित करता है। इसका उन्नत गर्मी अपव्यय डिजाइन गर्मी के निर्माण को कम करता है और सेवा जीवन का विस्तार करता है। इस फ्लैट वॉयस कॉइल एक्चुएटर का व्यापक रूप से सेमीकंडक्टर प्रोब स्टेशनों, आईसी परीक्षण उपकरणों, सेंसर अंशांकन प्रणालियों, इलेक्ट्रॉनिक घटक निरीक्षण और छोटे पैमाने पर स्वचालित असेंबली लाइनों में उपयोग किया जाता है।
आवेदन:
आयताकार श्रृंखला की तुलना में, फ्लैट-प्रकार की वॉयस कॉइल मोटर श्रृंखला में समान मात्रा के लिए अपेक्षाकृत छोटा स्ट्रोक होता है, लेकिन इसका लाभ इसके कम प्रोफाइल में निहित है। यह 500 एन तक का थ्रस्ट और 15 मिमी का स्ट्रोक प्रदान करता है। फ्लैट-प्रकार की श्रृंखला शॉर्ट-स्ट्रोक एक्स-वाई गति उत्पन्न करने के लिए एक आदर्श समाधान है, और इसका प्राथमिक बाजार सेमीकंडक्टर और माइक्रो-मशीनिंग उद्योग हैं।
• सेमीकंडक्टर चिप परीक्षण प्रोब स्टेशन
• इलेक्ट्रॉनिक घटक कार्यात्मक परीक्षण उपकरण
• सटीक सेंसर अंशांकन प्रणाली
• छोटे पैमाने पर स्वचालित असेंबली लाइनें
• इलेक्ट्रॉनिक घटक कार्यात्मक परीक्षण उपकरण
• सटीक सेंसर अंशांकन प्रणाली
• छोटे पैमाने पर स्वचालित असेंबली लाइनें
तकनीकी पैरामीटर:
|
उत्पाद मॉडल
|
पीक फोर्स
(एन)
|
निरंतर
बल
(एन)
|
कुल स्ट्रोक
(मिमी)
|
अधिकतम
वोल्टेज
(वी)
|
बैक ईएमएफ
स्थिरांक
(वी/एम/एस)
|
कॉइल का वजन
(जी)
|
लंबाई (मिमी)
|
चौड़ाई
(मिमी)
|
|
वीसीएपी0020-0068-00ए
|
20
|
9.2
|
6.8
|
8.2
|
4.4
|
39
|
50
|
21.5
|
|
वीसीएपी0020-0160-00ए
|
20
|
5.3
|
16
|
27.6
|
4.4
|
59
|
50
|
22.5
|
|
वीसीएपी0030-0020-00ए
|
30
|
12.3
|
20
|
24.3
|
10.5
|
80
|
74
|
25
|
वीसीएपी0020-0068-00ए:
| पैरामीटर | मान | पैरामीटर | मान |
| मॉडल | वीसीएपी0020-0068-00ए | पीक थ्रस्ट | 20एन |
| निरंतर थ्रस्ट (25°C) | 5.5एन | कुल स्ट्रोक | 6.8मिमी |
| अधिकतम वोल्टेज | 8.2वी | बैक-ईएमएफ स्थिरांक | 4.4वी/एम/एस |
| लंबाई | 39मिमी | चौड़ाई | 50मिमी |
| ऊंचाई | 21.5मिमी | वजन | 3.3किलो |
विस्तृत चित्र
