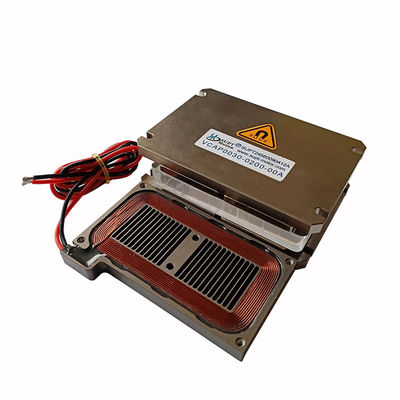

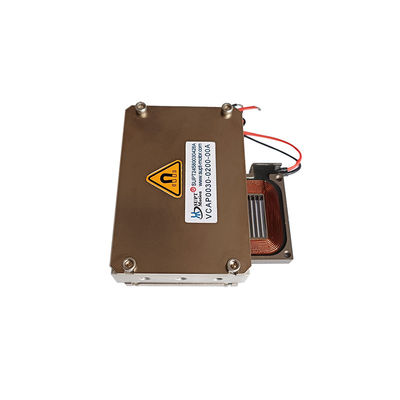

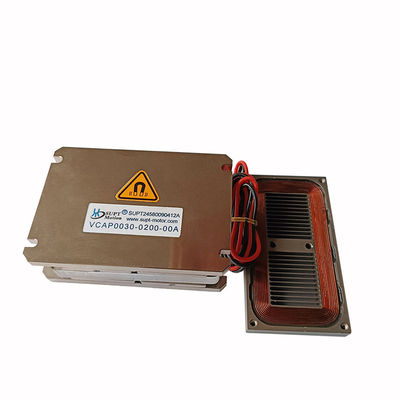

30 एन उच्च जोर फ्लैट आवाज कॉइल मोटर्स सटीक मशीनिंग के लिए उपयुक्त हैं
उत्पाद विवरण
| एक्चुएशन विधि | आवाज का तार | फ़ीचर को सुरक्षित रखें | पूरी तरह से बंद |
|---|---|---|---|
| निरंतर बल | 12.3एन | वोल्टेज | 24.3V |
| कुल स्ट्रोक | 20 मिमी | चरम बल | 30एन |
| लंबाई | 80 मिमी | आकार | 74 मिमी |
| शोर स्तर | कम | उत्पाद मॉडल | VCAP0030-0200-00A |
| स्थिति प्रतिक्रिया | तनाव नापने का यंत्र | विनिमय | ब्रश |
उत्पाद विवरण
उत्पाद विवरण:
SUPTMOTION VCAP0030-0200-00A एक हेवी-ड्यूटी फ्लैट वॉयस कॉइल मोटर है जिसे विशेष रूप से उच्च-थ्रस्ट, लंबी-स्ट्रोक परिशुद्धता एक्चुएशन के लिए डिज़ाइन किया गया है। यह 30 N का पीक थ्रस्ट, 12.3 N का निरंतर थ्रस्ट और 20 mm का अल्ट्रा-लॉन्ग स्ट्रोक प्रदान करता है, जो इसे सेमीकंडक्टर निर्माण, परिशुद्धता मशीनिंग और स्वचालित असेंबली सिस्टम के लिए आदर्श बनाता है। इसकी मजबूत यांत्रिक संरचना और उच्च-प्रदर्शन चुंबकीय सर्किट डिज़ाइन के साथ, यह एक्चुएटर असाधारण पोजिशनिंग स्थिरता, तेज गतिशील प्रतिक्रिया और शून्य बैकलैश प्रदान करता है। 80×74×25 mm के इसके औद्योगिक-मानक आयाम मानक उपकरण इंटरफेस के साथ संगतता सुनिश्चित करते हैं, जिससे यांत्रिक डिजाइन और स्थापना प्रक्रियाएं सरल हो जाती हैं। फ्लैट वॉयस कॉइल मोटर 24.3 V के अधिकतम वोल्टेज पर 10.5 V/m/s के बैक-ईएमएफ स्थिरांक के साथ संचालित होती है, जो उच्च ऊर्जा दक्षता और कम बिजली की खपत प्रदान करती है। इसमें उत्कृष्ट गर्मी अपव्यय, कम तापीय प्रतिरोध है, और यह निरंतर हेवी-ड्यूटी ऑपरेटिंग स्थितियों में स्थिर प्रदर्शन बनाए रखता है। फ्लैट वॉयस कॉइल मोटर का व्यापक रूप से वेफर कटिंग मशीनों, सीएनसी माइक्रो-फीड सिस्टम, ऑटोमोटिव घटक असेंबली, लिथियम-आयन बैटरी प्रेस और उच्च-परिशुद्धता निरीक्षण उपकरणों में उपयोग किया जाता है। वे उच्च थ्रस्ट और लंबी स्ट्रोक की आवश्यकता वाले औद्योगिक अनुप्रयोगों के लिए विश्वसनीय और रखरखाव-मुक्त गति नियंत्रण प्रदान करते हैं।
विशेषताएं:
लंबी स्ट्रोक और उच्च थ्रस्ट: 20 mm का अधिकतम स्ट्रोक 30 N के पीक थ्रस्ट और 12.3 N के निरंतर थ्रस्ट के साथ मिलकर हेवी-लोड परिशुद्धता गति की मांगों को पूरा करता है।
उच्च-दक्षता ऊर्जा रूपांतरण: 10.5 V/m/s का उच्च बैक-ईएमएफ स्थिरांक तुलनीय उत्पादों की तुलना में 15% अधिक ऊर्जा रूपांतरण दक्षता प्रदान करता है।
औद्योगिक-ग्रेड आयाम: 80 × 74 × 25 mm के मानक औद्योगिक आयाम, सेमीकंडक्टर उपकरण माउंटिंग इंटरफेस के साथ संगत।
उत्पाद पैरामीटर:
| उत्पाद मॉडल | पीक बल (N) |
निरंतर बल 25°C पर (N) |
कुल स्ट्रोक (mm) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिरांक (V/m/s) |
लंबाई (mm) |
चौड़ाई (mm) |
ऊंचाई (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0030-0200-00A:
| पैरामीटर | मान | पैरामीटर | मान |
| मॉडल | VCAP0030-0200-00A | पीक थ्रस्ट | 30N |
| निरंतर थ्रस्ट (25°C) | 12.3N | कुल स्ट्रोक | 20mm |
| अधिकतम वोल्टेज | 24.3V | बैक-ईएमएफ स्थिरांक | 10.5V/m/s |
| लंबाई | 80mm | चौड़ाई | 74mm |
| ऊंचाई | 25mm | सुरक्षा रेटिंग | IP54 |
अनुप्रयोग:
• सेमीकंडक्टर वेफर कटिंग उपकरण के लिए पोजिशनिंग सिस्टम
• परिशुद्धता सीएनसी मशीन टूल्स के लिए माइक्रो-फीड तंत्र
• ऑटोमोटिव इलेक्ट्रॉनिक घटक परीक्षण उपकरण
• लिथियम-आयन बैटरी इलेक्ट्रोड के लिए परिशुद्धता लेमिनेशन उपकरण
| वॉयस कॉइल मोटर का मुख्य अनुप्रयोग: |
| 1. सेमीकंडक्टर उद्योग: वायरिंग, कटाई, ड्रिलिंग, परिवहन प्रणाली, वेल्डिंग, रोबोटिक्स। |
| 2. क्षेत्र में वाल्व संचालन: टाइप मीटरिंग वाल्व, दबाव परीक्षण प्रणाली, वायवीय वाल्व रसायन इंजेक्शन प्रणाली।. |
| 3. माइक्रो मशीन उद्योग: फीड सिस्टम, माइक्रो ड्रिलिंग, परिशुद्धता स्टैम्पिंग। |
| 4. कंपन प्रणाली: शेकिंग टेबल, कंपन प्लेटफॉर्म। |
| 5. चिकित्सा क्षेत्र: माइक्रो-इंजेक्शन सिस्टम, श्वसन उपकरण, परीक्षण उपकरण। |
| 6. विमानन प्रौद्योगिकी: उड़ान नियंत्रण प्रणाली, पायलट फीडबैक प्रणाली। |
| 7. वाणिज्यिक उपयोग क्षेत्र: कंप्यूटर कूलिंग पंप लघु कैमरा ऑटो फोकस सिस्टम। |
| 8. स्वचालन उद्योग: लेजर उपकरण, डिस्पेंसर, परीक्षण उपकरण, कपड़ा मशीनरी। |
