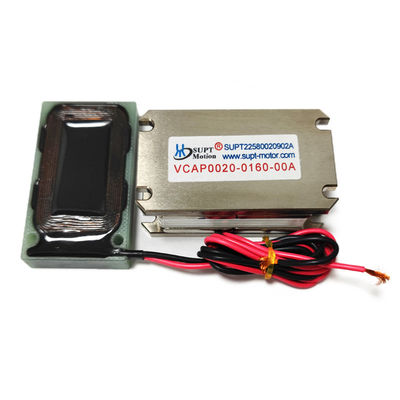

उच्च परिशुद्धता 16 मिमी स्ट्रोक फ्लैट वॉयस कॉइल मोटर XY पोजिशनिंग चरणों के लिए उपयुक्त
| उत्पत्ति के प्लेस | जियांग्सू, चीन |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | ce,ISO9001,CCC |
| मॉडल संख्या | VCAP0020-0160-00A |
| न्यूनतम आदेश मात्रा | ≥2 |
| मूल्य | $195.00/pieces >=1 pieces |
| पैकेजिंग विवरण | अनुकूलित पैकेजिंग आदि। |
| प्रसव के समय | 1-5 उत्पाद 5-7 दिनों में शिपमेंट, नमूने 3-5 दिन, थोक में बातचीत करनी होगी |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत करने के लिए |
उत्पाद विवरण
| गारंटी | 3 महीने-1 साल | प्रयोग | नाव, कार, इलेक्ट्रिक साइकिल, घरेलू उपकरण, यूएवी, 3डी प्रिंटिंग, माइक्रोस्कोप, रोबोट, मेडिकल वेंटिलेट |
|---|---|---|---|
| प्रकार | माइक्रो मोटर | टॉर्कः | अनुरोध |
| निर्माण | स्थायी चुंबक | विनिमय | ब्रश |
| फ़ीचर को सुरक्षित रखें | पूरी तरह से बंद | गति (आरपीएम) | चर गति |
| प्रोडक्ट का नाम | रैखिक आवाज कुंडल मोटर | रेटेड वोल्टेज | 4.4 वी |
| चरम बल | 20एन | निरंतर बल | 5.3एन |
| पत्तन | शंघाई पोर्ट | आघात | 16 मिमी |
उत्पाद विवरण
उत्पाद का वर्णन
SUPT VCAP0020-0160-00A एक उच्च दक्षता वाला, फ्लैट वॉयस कॉइल मोटर है जिसे विशेष रूप से मध्यम यात्रा के साथ सटीक गति नियंत्रण अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह 20 एन का शिखर जोर प्रदान करता है,एक निरंतर धक्का 5.3 एन, और 16 मिमी की कुल यात्रा, यात्रा दूरी और गतिशील प्रतिक्रिया के बीच संतुलन बनाने, औद्योगिक स्वचालन और ऑप्टिकल उपकरण के लिए आदर्श बना रही है।यह फ्लैट आवाज कॉइल मोटर पतली XY-अक्ष पोजिशनिंग प्लेटफार्मों के लिए आदर्श है, फ्लैट-पैनल डिस्प्ले निरीक्षण मशीनों और लेजर प्रसंस्करण उपकरण। इसकी उच्च प्रदर्शन चुंबकीय सर्किट चिकनी, कम शोर बल आउटपुट को बिना cogging प्रभाव के सुनिश्चित करती है,500 हर्ट्ज तक के उच्च आवृत्ति वाले प्रतिवर्ती गति का समर्थन करने वालाइसके 59 × 50 × 22.5 मिमी के आकार कारक से एरे माउंटिंग और बहु-अक्ष सिंक्रनाइज़ेशन का समर्थन होता है, जिससे उपकरण एकीकरण में काफी सुधार होता है।इस फ्लैट आवाज कॉइल मोटर 27 का एक अधिकतम ऑपरेटिंग वोल्टेज है.6V और उत्कृष्ट थर्मल स्थिरता और कम गर्मी उत्पादन की विशेषता है, निरंतर संचालन में स्थिर प्रदर्शन सुनिश्चित करता है।यह विश्वसनीय गति और स्थिति नियंत्रण प्रदान करता हैफ्लैट वॉयस कॉइल मोटर के इस मॉडल का व्यापक रूप से एफपीडी परीक्षण, ऑप्टिकल स्कैनिंग, डिजिटल इमेजिंग सिस्टम, सटीक पोजिशनिंग स्टेज और छोटे स्वचालन मॉड्यूल में उपयोग किया जाता है।
आवेदन:
1फ्लैट-पैनल डिस्प्ले पिक्सेल निरीक्षण उपकरण के लिए.XY प्लेटफार्म
2इलेक्ट्रॉनिक लेबल प्रिंटर के लिए सटीक पोजिशनिंग सिस्टम
3कॉम्पैक्ट लेजर उत्कीर्णकों के लिए गति नियंत्रण
4ऑप्टिकल सॉर्टिंग उपकरण के लिए लेंस आंदोलन तंत्र
तकनीकी मापदंडः
| उत्पाद मॉडल | चोटी बल (एन) |
निरंतर बल 25°C ((N) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिर (V/m/s) |
लम्बाई (मिमी) |
चौड़ाई (मिमी) |
ऊँचाई (मिमी) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0020-0160-00A:
| पैरामीटर | मूल्य | पैरामीटर | मूल्य |
| मॉडल | VCAP0020-0160-00A | अधिकतम जोर | 20N |
| निरंतर धक्का (25°C) | 5.3एन | कुल स्ट्रोक | 16 मिमी |
| अधिकतम वोल्टेज | 27.6V | बैक-ईएमएफ स्थिर | 4.4V/m/s |
| लम्बाई | 59 मिमी. | चौड़ाई | 50 मिमी |
| ऊँचाई | 22.5 मिमी | इन्सुलेशन वर्ग | वर्ग B |
