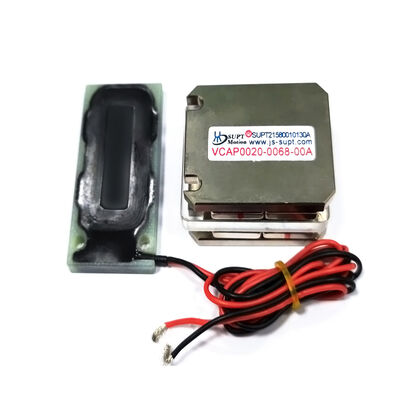

अर्धचालक परीक्षण उपकरण के लिए 20 एन अल्ट्रा पतली परिशुद्धता माइक्रो फ्लैट वॉयस कॉइल मोटर
उत्पाद विवरण
| फोर्स आउटपुट | 500N तक | वस्तु | माइक्रो इलेक्ट्रिक मोटर्स |
|---|---|---|---|
| पत्तन | शंघाई | मॉडल संख्या | VCAP0020-0068-00A |
| चरम बल | 20एन | कुल स्ट्रोक | 6.8 मिमी |
| निरंतर बल | 5.3एन | अधिकतम वोल्टेज | 8.2 वी |
| लंबाई (मिमी) | 39 | फ़ीचर को सुरक्षित रखें | पूरी तरह से बंद |
| गति (आरपीएम) | उच्च गति |
उत्पाद विवरण
उत्पाद का वर्णन:
SUPT VCAP0020-0068-00A एक उच्च-प्रदर्शन वाला फ्लैट वॉयस कॉइल मोटर है जिसे विशेष रूप से बेहद सीमित स्थान के साथ अल्ट्रा-कॉम्पैक्ट प्रेसिजन मोशन सिस्टम के लिए डिज़ाइन किया गया है।यह अल्ट्रा-पतले actuator 20 N का एक चोटी जोर और 5 का एक निरंतर जोर प्रदान करता है.5 N 25°C पर, 6.8 मिमी के कुल स्ट्रोक के साथ, कम स्ट्रोक, उच्च परिशुद्धता पोजिशनिंग कार्यों की मांगों को पूरा करता है। केवल 21.5 मिमी की अल्ट्रा पतली प्रोफाइल के साथ,यह सूक्ष्म उपकरणों में निर्बाध रूप से एकीकृत करता है, सेमीकंडक्टर जांच, चिकित्सा उपकरणों, और ऑप्टिकल फोकस सिस्टम प्रदर्शन पर समझौता किए बिना. फ्लैट आवाज कॉइल मोटर चिकनी, प्रतिक्रिया मुक्त गति, तेजी से प्रतिक्रिया,और शून्य प्रतिक्रिया, यह सब-माइक्रोन पोजिशनिंग सटीकता की आवश्यकता अनुप्रयोगों के लिए आदर्श बना रहा है। 8.2 वी के एक अधिकतम वोल्टेज और 4.4 वी / एम / एस के एक बैक-ईएमएफ स्थिर के साथ,उत्पाद दीर्घकालिक संचालन के दौरान भी स्थिर और कुशल प्रदर्शन प्रदान करता हैइसके 39 × 50 × 21.5 मिमी के कॉम्पैक्ट आयाम सीमित स्थानों में आसान स्थापना सुनिश्चित करते हैं, जबकि इसकी मजबूत संरचना उच्च विश्वसनीयता और लंबे सेवा जीवन की गारंटी देती है।इस मॉडल का व्यापक रूप से माइक्रो-एसेम्ब्ली रोबोट में उपयोग किया जाता है, लेंस ऑटोफोकस सिस्टम, माइक्रो-वाल्व कंट्रोल, प्रेसिजन मीटरिंग पंप और छोटे अर्धचालक परीक्षण उपकरण।
विशेषताएं:
फ्लैट टाइप वॉयस कॉइल मोटर चालित उप-कोइल हल्के होते हैं, कम प्रतिक्रिया समय और उच्च आवृत्ति के साथ। लघु स्ट्रोक और कॉम्पैक्ट संरचना।
यात्रा और ऊंचाई संतुलनः केवल 22.5 मिमी की ऊंचाई के साथ 16 मिमी मध्यम यात्रा डिजाइन सीमित स्थानों में आंदोलन की अधिक सीमा को सक्षम करता है।
कम वोल्टेज संगतताः 27.6V के अधिकतम वोल्टेज के लिए डिज़ाइन किया गया है, यह मुख्यधारा के औद्योगिक बिजली आपूर्ति प्रणालियों के साथ संगत है और इसके लिए अतिरिक्त बूस्ट मॉड्यूल की आवश्यकता नहीं है।
आयामी संगतताः 59×50 मिमी के लंबाई-चौड़ाई अनुपात के साथ, यह एक्सवाई-अक्ष प्लेटफार्मों पर सरणी-शैली की स्थापना के लिए उपयुक्त है, उपकरण लेआउट को सरल बनाता है।
उत्पाद पैरामीटरः
| उत्पाद मॉडल | चोटी बल (एन) |
निरंतर बल 25°C ((N) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिर (V/m/s) |
लम्बाई (मिमी) |
चौड़ाई (मिमी) |
ऊँचाई (मिमी) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |

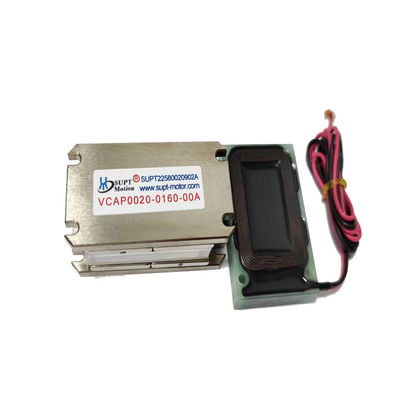

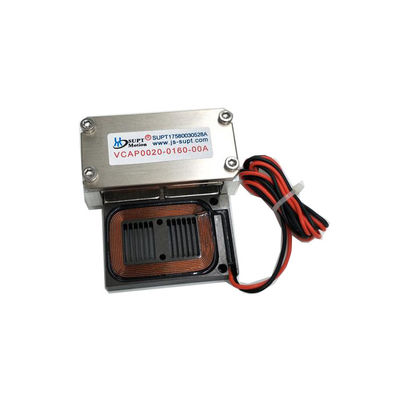

| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0020-0068-00A:
| पैरामीटर | मूल्य | पैरामीटर | मूल्य |
| मॉडल | VCAP0020-0068-00A | अधिकतम जोर | 20N |
| निरंतर धक्का (25°C) | 5.5N | कुल स्ट्रोक | 6.8 मिमी |
| अधिकतम वोल्टेज | 8.2V | बैक-ईएमएफ स्थिर | 4.4V/m/s |
| लम्बाई | 39 मिमी | चौड़ाई | 50 मिमी |
| ऊँचाई | 21.5 मिमी | परिचालन तापमान | -10~60°C |
आवेदनः
| एक आवाज कॉइल मोटर का मुख्य अनुप्रयोगः |
| 1अर्धचालक उद्योगः तारों का निर्माण, काटने, ड्रिलिंग, परिवहन प्रणाली, वेल्डिंग, रोबोटिक्स। |
| 2. क्षेत्र में वाल्व संचालनःटाइप मीटरिंग वाल्व, दबाव परीक्षण प्रणाली, वायवीय वाल्व रसायन इंजेक्शन प्रणाली. |
| 3सूक्ष्म मशीन उद्योगः फीड सिस्टम, सूक्ष्म ड्रिलिंग, सटीक मुद्रांकन। |
| 4. कंपन प्रणाली: शेकिंग टेबल, कंपन मंच. |
| 5चिकित्सा क्षेत्रःसूक्ष्म इंजेक्शन प्रणाली, श्वसन उपकरण, परीक्षण उपकरण। |
| 6विमानन प्रौद्योगिकी: उड़ान नियंत्रण प्रणाली, पायलट प्रतिक्रिया प्रणाली। |
| 7.व्यावसायिक उपयोग का क्षेत्रःकंप्यूटर शीतलन पंप लघु कैमरा ऑटो फोकस प्रणाली। |
|
8स्वचालन उद्योगः लेजर उपकरण, डिस्पेंसर, परीक्षण उपकरण, वस्त्र मशीनरी। |
माइक्रो-ऑप्टिकल निरीक्षण उपकरण में लेंस का फोकस.
अर्धचालक चिप्स के लिए माइक्रो-सोंब स्टेशन.
मेडिकल माइक्रो-पंप वाल्वों के लिए ड्राइव सिस्टम.
इलेक्ट्रॉनिक घटकों के लिए माइक्रो-एसेम्बली रोबोट.
