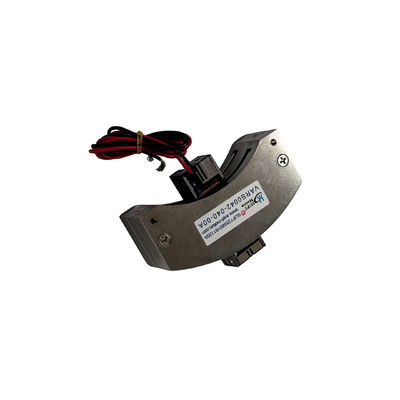

औद्योगिक रोबोट संयुक्त ड्राइव मॉड्यूल के लिए उच्च टॉर्क माइक्रो रोटरी वॉयस कॉइल मोटर
| उत्पत्ति के प्लेस | चीन, सूज़ौ |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | ISO9001 |
| मॉडल संख्या | VARS श्रृंखला |
| न्यूनतम आदेश मात्रा | 2PCS |
| मूल्य | $99-$190 |
| पैकेजिंग विवरण | अनुकूलित पैकेजिंग आदि। |
| प्रसव के समय | <i>1-5pcs ,5 days .</i> <b>1-5 पीसी, 5 दिन।</b> <i>>20pcs ,To be negotiated</i> <b>>20 पीसी, ब |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत करने के लिए |
उत्पाद विवरण
| फ़ीचर को सुरक्षित रखें | पूरी तरह से संलग्न | उत्पाद मॉडल | VARS0077-020-00A |
|---|---|---|---|
| चोटी कंठी | 0.77 एन.एम. | गति प्रकार | रोटरी |
| सतत टोक़ | 0.63Nm | सक्रियता पद्धति | वॉयस कॉइल मोटर |
| आवास सामग्री | अल्युमीनियम | विनिमय | ब्रश |
| अधिकतम वोल्टेज | 6.7V | प्रकार | माइक्रो मोटर |
| कुल स्ट्रोक डिग्री | 20 | फ़ीचर को सुरक्षित रखें | पूरी तरह से संलग्न |
| उत्पाद मॉडल | VARS0077-020-00A | चोटी कंठी | 0.77 एन.एम. |
| गति प्रकार | रोटरी | सतत टोक़ | 0.63Nm |
| सक्रियता पद्धति | वॉयस कॉइल मोटर | आवास सामग्री | अल्युमीनियम |
| विनिमय | ब्रश | अधिकतम वोल्टेज | 6.7V |
| प्रकार | माइक्रो मोटर | कुल स्ट्रोक डिग्री | 20 |
| प्रमुखता देना | उच्च टॉर्क रोटरी वॉयस कॉइल मोटर,रोबोटों के लिए माइक्रो वॉयस कॉइल मोटर,औद्योगिक रोबोट संयुक्त ड्राइव मोटर |
||
उत्पाद विवरण
उत्पाद का वर्णन:
औद्योगिक रोबोटों की संयुक्त ड्राइव आवश्यकताओं के लिए विकसित एक उच्च टोक़, उच्च परिशुद्धता वाली घूर्णी आवाज कॉइल मोटर में एक अनुकूलित चुंबकीय सर्किट डिजाइन है,रोबोट जोड़ों की लोड लेजर गति की जरूरतों को पूरा करने के लिए 30% तक टोक़ घनत्व बढ़ाना और मजबूत और चिकनी घूर्णन शक्ति प्रदान करना. घुमावदार आवाज कॉइल मोटर ± 120° कोणीय स्विंग और सटीक पोजिशनिंग का समर्थन करता है, एक दोहराव पोजिशनिंग सटीकता के साथ ± 0.05° और कोई hysteresis,इसे बहु-अक्ष समन्वित नियंत्रण के लिए उपयुक्त बनानाइसकी एकीकृत सील संरचना कार्यशाला में धूल और तेल क्षरण का प्रभावी ढंग से विरोध करती है, जो वेल्डिंग, हैंडलिंग और असेंबली में उपयोग किए जाने वाले औद्योगिक रोबोट जोड़ों के साथ संगत है।मानकीकृत स्थापना इंटरफेस पारंपरिक सर्वो मोटर्स के प्रत्यक्ष प्रतिस्थापन की अनुमति देते हैं, समग्र रोबोट डिजाइन प्रक्रिया को सरल बनाना, जोड़ों की गति लचीलापन और नियंत्रण सटीकता में वृद्धि करना और उपकरणों के रखरखाव की लागत को कम करना।
विशेषताएं:
रोटरी प्रकार की आवाज कॉइल मोटर चलती कॉइल का हल्का वजन, कम प्रतिक्रिया समय, उच्च आवृत्ति।
झुकाव कोण 1-100 डिग्री।
मॉड्यूलर डिजाइन, अनुकूलित किया जा सकता है।
उत्पाद का नाम: रोटरी वॉयस कॉइल मोटर
प्रकारः रोटरी मोटर
पीक टॉर्कः 0.77 एन.एम.
वोल्टेजः 6.7V
उत्पाद पैरामीटरः
| उत्पाद मॉडल | पीक टॉर्क (एन-एम) | निरंतर टोक़ 25°C ((N-m) पर | कुल स्ट्रोक (डिग्री) | अधिकतम वोल्टेज (V) | बैक ईएमएफ स्थिर (V/m/s) | कॉइल का वजन ((g) | लम्बाई (मिमी) | चौड़ाई (मिमी) | ऊँचाई (मिमी) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |

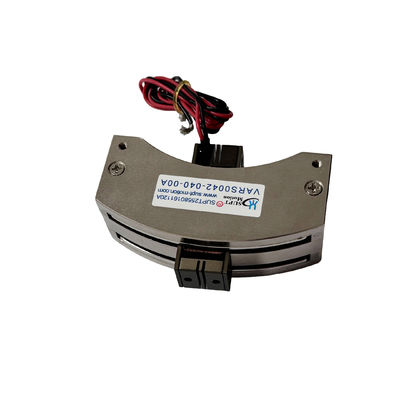

| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |

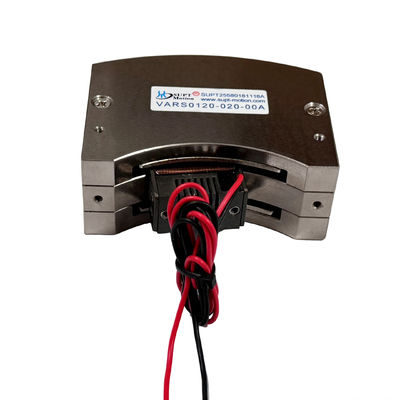

| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | ¥169.6 | ¥169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ₹240 | 78 |
अनुप्रयोग:
रोटरी वॉयस कॉइल मोटर का उपयोग आमतौर पर लेजर प्रौद्योगिकियों के लिए दर्पण स्थिति एक्ट्यूएटर, रोटरी वाल्व और डम्पिंग एक्ट्यूएटर, रोटरी पोजिशनिंग सिस्टम और उड़ान नियंत्रण एक्ट्यूएटर के रूप में किया जाता है।रोटरी एक्ट्यूएटर बाजारों में अर्धचालक शामिल हैंऑटोमोबाइल, औद्योगिक और एयरोस्पेस उद्योग।
1अर्धचालक उद्योगः वायरिंग, काटने, ड्रिलिंग, परिवहन प्रणाली, वेल्डिंग, रोबोटिक्स।
2- साइट पर वाल्व संचालनः प्रकार मीटरिंग वाल्व, दबाव परीक्षण प्रणाली, वायवीय वाल्व रासायनिक
इंजेक्शन प्रणाली।
3माइक्रोमैकेनिकल उद्योगः फीडिंग सिस्टम, माइक्रो ड्रिलिंग, प्रेसिजन स्टैम्पिंग
4कंपन प्रणालियाँ: कंपन टेबल, कंपन प्लेटफार्म।
5चिकित्सा क्षेत्रः माइक्रो-इंजेक्शन सिस्टम, श्वसन उपकरण, परीक्षण उपकरण।
6विमानन प्रौद्योगिकी: उड़ान नियंत्रण प्रणाली, पायलट प्रतिक्रिया प्रणाली।
7वाणिज्यिक क्षेत्रः कम्प्यूटरीकृत शीतलन पंप, माइक्रो-कैमरा ऑटोफोकस सिस्टम।
8स्वचालन उद्योगः लेजर उपकरण, डिस्पेंसर, परीक्षण उपकरण, कपड़ा मशीनरी।
