उच्च आवृत्ति लघु अल्ट्रा पतली रैखिक मोटर वेफर नियंत्रण के लिए
| उत्पत्ति के प्लेस | जियांगसु, चीन |
|---|---|
| ब्रांड नाम | SUPT |
| प्रमाणन | 3C, CE, ISO9001 |
| मॉडल संख्या | एक श्रृंखला |
| न्यूनतम आदेश मात्रा | ≥1 |
| मूल्य | $150.00/pieces >=1 pieces |
| पैकेजिंग विवरण | <i>in carton and as customer requirements</i> <b>कार्टन में और ग्राहकों की आवश्यकताओं के अनुसार</b>< |
| प्रसव के समय | <i>1-5pcs ,5 days .</i> <b>1-5 पीसी, 5 दिन।</b> <i>>20pcs ,To be negotiated</i> <b>>20 पीसी, ब |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत करने के लिए |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| गारंटी | 3महीने-1साल | प्रयोग | नाव, कार, इलेक्ट्रिक साइकिल, यूएवी, रोबोट, मेडिकल वेंटिलेटर, माइक्रोस्कोप, एंडोस्कोप, ऑप्टिक्स, ऑप्ट |
|---|---|---|---|
| प्रकार | माइक्रो मोटर | टॉर्कः | अनुरोध |
| निर्माण | स्थायी चुंबक | संरक्षण सुविधा | पूरी तरह से संलग्न |
| गति (आरपीएम) | उच्च गति | सतत चालू (ए) | मौजूदा |
| क्षमता | आईई 1 | प्रोडक्ट का नाम | र्रैखिक गति देने वाला |
| आवेदन | स्वचालित उत्पाद | मोटर प्रकार | स्थायी मोटर |
| कीवर्ड | छोटी रैखिक मोटर | नाम | ए सीरीज मोटर |
| रेटेड वोल्टेज | 1.2-12वी | आकार | 30 मिमी |
| रंग | चाँदी | वस्तु | मिनी इलेक्ट्रिक मोटर्स |
| पैकिंग | कार्टन में | पत्तन | शंघाई पोर्ट |
| प्रमुखता देना | उच्च आवृत्ति रैखिक सर्वो मोटर,अल्ट्रा पतली वेफर नियंत्रण मोटर,वेफर के लिए लघु रैखिक मोटर |
||
उत्पाद विवरण
उत्पाद विवरण:
रैखिक मोटर का आर्मेचर केवल कुंडलियों से बना होता है, जिसमें चुंबक नहीं होते हैं, जो हिलने और स्थिर भागों के बीच चुंबकीय आकर्षण को खत्म करता है। यह डिज़ाइन कोगिंग प्रभावों को रोकता है, जिससे सुचारू संचालन सुनिश्चित होता है। इसका हल्का निर्माण उच्च गति और उच्च त्वरण प्रदर्शन को सक्षम बनाता है। थ्रस्ट विशेषताएं सुचारू होती हैं, जो रैखिक एनकोडर के साथ जोड़े जाने पर उच्च परिशुद्धता प्राप्त करती हैं। स्ट्रोक को मनमाने ढंग से बढ़ाया जा सकता है, जो चुपचाप और रखरखाव-मुक्त संचालित होता है। उच्च तापमान और दबाव पर आयातित एपॉक्सी राल वैक्यूम-भरे हुए, साथ ही अत्यधिक लचीले पावर केबल की सुविधा है। अर्धचालक विनिर्माण उपकरण, फ्लैट-पैनल डिस्प्ले उद्योग के लिए सटीक परीक्षण उपकरण, लेजर कटिंग/मार्किंग मशीन और मशीन विजन निरीक्षण प्रणालियों में व्यापक रूप से लागू किया जाता है। मॉड्यूलर डिज़ाइन कस्टम मशीनिंग की अनुमति देता है।
रैखिक मोटर तकनीक अर्धचालक विनिर्माण उपकरण को आगे बढ़ाने वाला मुख्य चालक है, जो सटीक वेफर पोजिशनिंग और उच्च गति गति प्राप्त करने के लिए आवश्यक प्रत्यक्ष ड्राइव के रूप में कार्य करता है।
अपनी उच्च परिशुद्धता, गति, त्वरण और सुचारू गति विशेषताओं का लाभ उठाते हुए, रैखिक मोटर वेफर ट्रांसफर सिस्टम के भीतर कैसेट से सटीक वेफर निष्कर्षण, प्रसंस्करण स्टेशनों पर उच्च-सटीक प्लेसमेंट और प्रसंस्करण के बाद कैसेट में वेफर की तेजी से वापसी को सक्षम बनाता है।
सटीक पोजिशनिंग प्लेटफॉर्म के भीतर, रैखिक मोटर वेफर का समर्थन करते हैं और सटीक रूप से स्थिति देते हैं। वेफर वाहक को एक्सपोजर को पूरा करने के लिए XY प्लेन के भीतर नैनोमीटर-स्तर की स्टेपिंग और स्कैनिंग गति करनी चाहिए। माइक्रोस्कोप और दोष पहचान उपकरण में, वेफर को निरीक्षण जांच के नीचे भी सटीक रूप से ले जाना चाहिए।
उत्पाद पैरामीटर:
| रैखिक मोटर प्रदर्शन पैरामीटर | |||||||
| A सीरीज़--MLCA(डायनेमिक) MLFA(स्टेटर) | |||||||
| मॉडल/पार | MLCA-0020-075-00 | MLCA-0040-135-00 | MLCA-0080-255-00 | ||||
| पीक बल(Fp) | N | 60 | 120 | 240 | |||
| पीक करंट(lp) | एम्प्स | 4.8 | 4.2 | 4.2 | |||
| निरंतर बल(Fc) | N | 20 | 40 | 80 | |||
| निरंतर करंट(lc) | एम्प्स | 1.6 | 1.4 | 1.4 | |||
| एक्ट्यूएटर स्थिरांक(DC मोटर रूपांतरण/3p)(Ka) | N/W | 5.65 | 7.9 | 11.2 | |||
| स्थिर थ्रस्ट(L-L)(Kf) | N/एम्प्स | 15.3 | 30.4 | 60.3 | |||
| बैक EMF स्थिरांक(L-L)(Kb) | V/m/sec | 8.8 | 17.6 | 34.8 | |||
| विद्युत स्थिरांक(Te) | एमएस | 0.3 | 0.3 | 0.3 | |||
| प्रतिरोध(L-L)(R) | @25℃Ω | 4.8 | 9.4 | 19.2 | |||
| इंडक्शन(L-L)(l) | mh | 1.51 | 3 | 6 | |||
| ऊष्मा स्थानांतरण गुणांक(Rth) | ℃/W | *3.9 | *1.9 | **1.3 | |||
| कॉइल अधिकतम तापमान(Tmax) | ℃ | 120 | 120 | 120 | |||
| चुंबक पोल पिच(2T) | मिमी | 30 | 30 | 30 | |||
| मूवर वज़न | किलोग्राम | 0.24 | 0.42 | 0.82 | |||

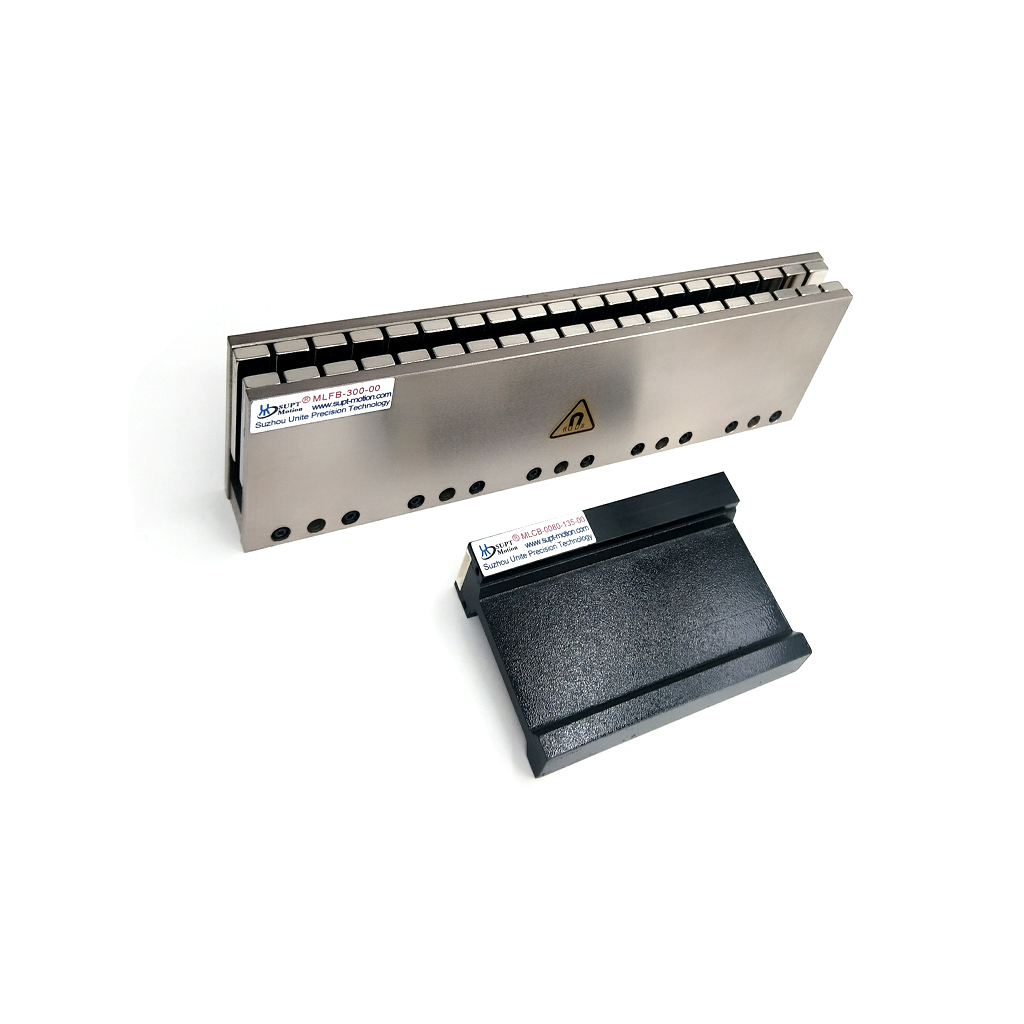

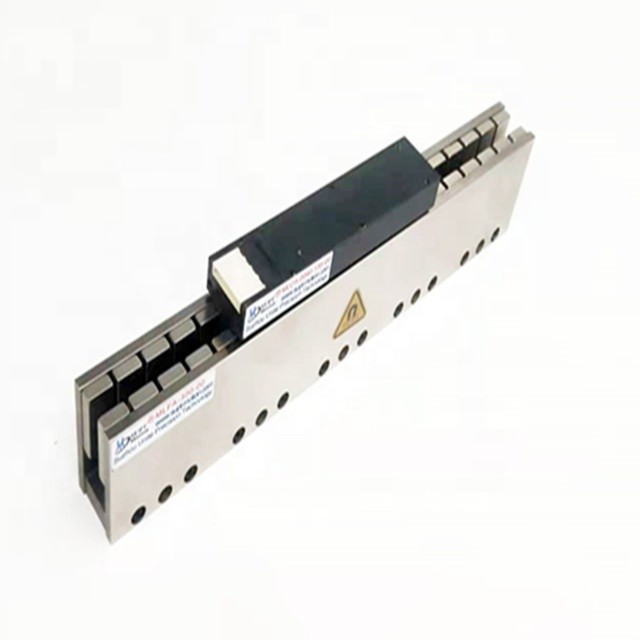

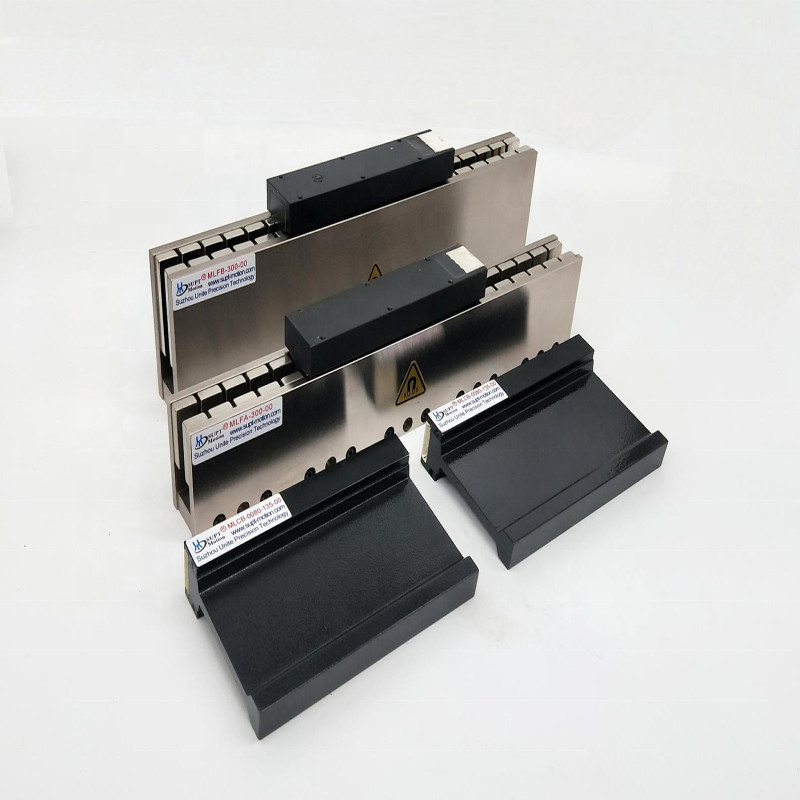

विस्तृत छवियाँ
प्रमाणन
हमारी कंपनी
सुज़ौ यूनाइट प्रिसिजन टेक्नोलॉजी कंपनी, लिमिटेड (SUPT मोशन) एक इंजीनियरिंग और विनिर्माण कंपनी है जो वॉयस कॉइल एक्ट्यूएटर रैखिक मोटर और रैखिक मोटर प्लेटफॉर्म प्रदान करने के लिए समर्पित है, SUPT मोशन मानक वितरण उत्पाद और मध्यम और उच्च मात्रा कस्टम OEM समाधान दोनों प्रदान करना है। प्राथमिक उत्पाद वॉयस कॉइल आधारित रैखिक और रोटरी एक्ट्यूएटर और ब्रशलेस स्थायी चुंबक प्रकार की रैखिक मोटर है।
कंपनी में मजबूत आर एंड डी क्षमता सही बिक्री के बाद सेवा प्रणाली है। SUPT मोशन ग्राहक की विशिष्ट आवश्यकताओं के अनुसार वॉयस कॉइल मोटर रैखिक मोटर और सभी प्रकार के रैखिक गति प्लेटफॉर्म को डिजाइन और उत्पादन करने में सक्षम है। कई वर्षों के अनुभव के साथ, हमारा अंतर्राष्ट्रीय इंजीनियरिंग और विनिर्माण कर्मचारी एशिया, उत्तरी अमेरिका, यूरोप और वॉयस कॉइल मोटर और रैखिक मोटर ग्राहकों और डीलरों के दुनिया के विभिन्न क्षेत्रों के लिए सबसे उन्नत तकनीक और सर्वोत्तम गुणवत्ता वाला उत्पाद प्रदान करने में सक्षम है।
कंपनी सुज़ौ के विनिर्माण केंद्रों में स्थित होकर आपके लिए आपके बड़े OEM उत्पादन आवश्यकता के लिए लागत प्रभावी समाधान प्रदान करने में सक्षम है, हम प्रौद्योगिकी में सुधार करना जारी रखेंगे गुणवत्ता में पूर्णता के लिए प्रयास करेंगे। SUPT मोशन के सिद्धांत का पालन करते हुए उच्च गुणवत्ता हमारा पीछा है, ग्राहक संतुष्टि हमारी प्रतिबद्धता है। हमारे सख्त गुणवत्ता विभाग और उत्पादन विभाग के साथ यह सुनिश्चित करें कि हमारे उच्च गुणवत्ता वाले और सस्ते उत्पाद ग्राहकों की सेवा के लिए अधिक लागत प्रभावी मोटर बनाते हैं जिससे यह मजबूत प्रतिस्पर्धात्मकता रखता है।
पारंपरिक रोटेटिंग मोटर्स की तुलना में रैखिक मोटर्स:
| विशेषताएँ | रैखिक मोटर | पारंपरिक ट्रांसमिशन विधियाँ (स्क्रू/बेल्ट) | ||||
| उच्च परिशुद्धता | कोई मध्यवर्ती ट्रांसमिशन घटक के साथ प्रत्यक्ष ड्राइव बैकलैश और बैकलैश त्रुटि को समाप्त करता है, जो नैनोमीटर स्तर की पोजिशनिंग सटीकता को सक्षम करता है। | बैकलैश, लोचदार विरूपण, और घर्षण मौजूद हैं, जो सटीकता को आमतौर पर माइक्रोमीटर स्तर तक सीमित करते हैं। | ||||
| उच्च गति और त्वरण |
प्रति सेकंड कई मीटर की गति तक पहुँचता है और 10G से अधिक का त्वरण, उपकरण थ्रूपुट को महत्वपूर्ण रूप से बढ़ाता है। स्क्रू रोटेशनल गति और जड़ता से सीमित, जिसके परिणामस्वरूप कम गति और त्वरण होता है। उच्च सुगमता गैर-संपर्क के साथ सुचारू गति संचरण और न्यूनतम |
कंपन। के लिए महत्वपूर्ण | ||||
| कंपन-संवेदनशील प्रक्रियाएँ | जैसे लिथोग्राफी। ट्रांसमिशन के भीतर संपर्क घर्षण श्रृंखला कंपन और शोर उत्पन्न कर सकती है। उच्च स्वच्छता लुब्रिकेशन-मुक्त संचालन |
ग्रीस या पहनने को समाप्त करता है कण, अल्ट्रा-मिलते हैं |
||||
| अर्धचालक विनिर्माण की उच्च स्वच्छता आवश्यकताएं। | लुब्रिकेशन की आवश्यकता होती है, जो एक संदूषण का खतरा। उच्च विश्वसनीयता और लंबी सेवा जीवन |
प्राथमिक और हिलने वाले भाग (चुंबकीय ट्रैक और कॉइल) का कोई यांत्रिक |
||||
| संपर्क नहीं है, जिसके परिणामस्वरूप न्यूनतम पहनने और विस्तारित जीवनकाल। एकाधिक यांत्रिक संपर्क बिंदु हैं |
पहनने के अधीन, नियमित आवश्यकता होती है रखरखाव। वैक्यूम संगतता वैक्यूम के लिए आसानी से डिज़ाइन किया गया |
संगत मॉडल, जो इसे आदर्श बनाता है वैक्यूम प्रक्रिया उपकरण के लिए। लुब्रिकेशन और गर्मी अपव्यय प्रस्तुत करते हैं |
||||
| वैक्यूम वातावरण में महत्वपूर्ण चुनौतियाँ। | ||||||
