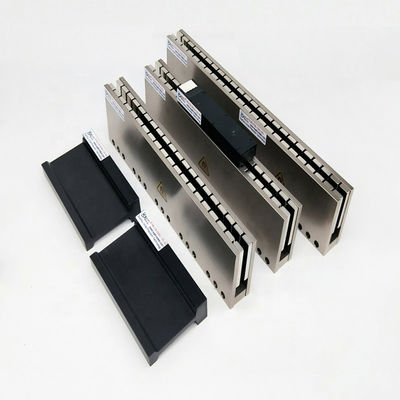

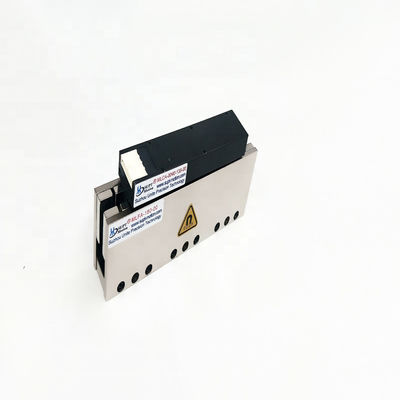

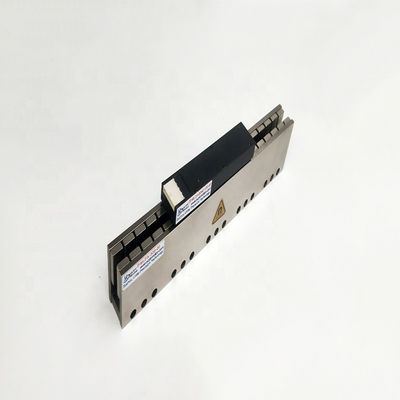

मशीन विजन निरीक्षण उपकरण के लिए उच्च परिशुद्धता यू के आकार के रैखिक सर्वो मोटर्स
| Place of Origin | China,Suzhou |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | ISO9001 |
| Model Number | MLCE Series |
| Minimum Order Quantity | 2PCS |
| मूल्य | $190 |
| Packaging Details | Customized packaging etc. |
| Delivery Time | 1-5pcs ,5 days . >20pcs ,To be negotiated |
| Payment Terms | T/T |
| Supply Ability | To be negotiated |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| Commutation | Brushless | Application | Automatic Product |
|---|---|---|---|
| Motor Type | Linear Servo Motor | Model Number | MLCE-0075-075-00 |
| Peak force(N) | 215 | Resistance(L-L)(R) | 9.2@25℃ Ω |
| Continuous force(Fc) | 75N | Peak current(lp) | 4.8A |
| Mover weight | 0.45kg | Electrical constant(Te) | 0.35ms |
| Port | Shanghai Port | ||
| प्रमुखता देना | यू के आकार का रैखिक सर्वो मोटर,उच्च परिशुद्धता रैखिक सर्वो मोटर,मशीन विजन निरीक्षण रैखिक सर्वो मोटर |
||
उत्पाद विवरण
उत्पाद का वर्णन:
यू-टाइप रैखिक सर्वो मोटर एक संपर्क रहित और घर्षण रहित प्रत्यक्ष ड्राइव मोटर है जो उच्च सटीकता, उच्च त्वरण और उच्च प्रतिक्रिया गति की विशेषता है।ये विशेषताएं सुनिश्चित करते हैं कि कैमरा या निरीक्षण सिर निरीक्षण संकल्प में सुधार करने के लिए सही ढंग से तैनात किया जा सकता हैउत्पादन लाइन की दक्षता में सुधार के लिए निरीक्षण चक्र समय को कम करना; छवि स्थिरता सुनिश्चित करने के लिए पारंपरिक पेंच या बेल्ट ड्राइव द्वारा लाए गए त्रुटियों से बचना;और उपकरण के जीवन में सुधार करने के लिए यांत्रिक भागों के पहनने और आंसू को कम.
यू प्रकार के रैखिक सर्वो मोटर्स का उपयोग आमतौर पर कैमरा स्कैनिंग और पोजिशनिंग के लिए मशीन विजन निरीक्षण में किया जाता है, वर्कटेबल या परीक्षण के तहत वस्तु की सटीक गति, उच्च सटीक संरेखण,और बहु-अक्षीय लिंकिंग की प्राप्ति.
मशीन विजन प्रणाली में, कैमरे को वर्कपीस के साथ स्कैन करने या विभिन्न निरीक्षण बिंदुओं के बीच स्विच करने की आवश्यकता होती है। यू-टाइप रैखिक सर्वो मोटर उच्च गति और स्थिर रैखिक गति प्रदान करता है,ताकि कैमरा शॉट की स्पष्टता सुनिश्चित करने और निरीक्षण की सटीकता में सुधार करने के लिए कम समय में उच्च परिशुद्धता की स्थिति को पूरा कर सके.
निरीक्षण प्रक्रिया के दौरान कभी-कभी परीक्षण के अधीन वस्तु (जैसे पीसीबी, ग्लास सब्सट्रेट, अर्धचालक चिप आदि) को स्थानांतरित करना आवश्यक होता है।) यू-प्रकार के रैखिक सर्वो मोटर उच्च गतिशील प्रतिक्रिया और उच्च त्वरण प्रदान करते हैं, उच्च सटीकता बनाए रखते हुए वस्तु को कम समय में निर्दिष्ट निरीक्षण स्थिति तक पहुंचने में सक्षम बनाता है।
दृष्टि प्रणालियों के लिए जिन्हें बहु-स्टेशन निरीक्षण या बहु-मॉड्यूल सहयोगात्मक कार्य की आवश्यकता होती है,यू-प्रकार के रैखिक सर्वो मोटर्स का बैकलैश-मुक्त ड्राइव और उच्च दोहराव वाली स्थिति सटीकता प्रत्येक निरीक्षण इकाई के सटीक संरेखण को सुनिश्चित कर सकती है और निरीक्षण दक्षता में सुधार कर सकती है.
अपने प्रत्यक्ष-ड्राइव विशेषताओं, उच्च थर्मल स्थिरता और नैनोमीटर गतिशील प्रतिक्रिया के साथ, यू-प्रकार के रैखिक सर्वो मोटर उच्च अंत दृष्टि निरीक्षण उपकरण की मुख्य ड्राइव इकाई बन गए हैं।
विशेषताएं:
प्रकार: रैखिक मोटर, रैखिक सर्वो मोटर, लोहे रहित रैखिक मोटर, यू-आकार रैखिक मोटर
यू-प्रकार के कोरलेस रैखिक मोटर्स MLCE श्रृंखला में केवल कॉइल और कोई चुंबक नहीं होते हैं, स्टेटर और स्टेटर के बीच कोई सक्शन नहीं होता है, कोई cogging प्रभाव नहीं होता है, और चिकनी संचालन होता है।
बिजली का हल्का वजन उच्च गति और उच्च त्वरण का एहसास कर सकता है।
उच्च परिशुद्धता प्राप्त करने के लिए स्केल के अनुप्रयोग के साथ चिकनी जोर विशेषताएं।
स्ट्रोक को मनमाने ढंग से बढ़ाया जा सकता है, चुपचाप, रखरखाव-मुक्त।
उत्पाद पैरामीटरः
| रैखिक मोटर प्रदर्शन मापदंड | ||||
| ई सीरीज--MLCE(डायनामिक) MLFE(स्टेटर) | ||||
| मॉडल/पार | MLCE-0075-075-00 | एमएलसीई-0135-135-00 | MLCE-0260-255-00 | |
| चोटी बल ((Fp) | एन | 215 | 405 | 780 |
| पीक करंट ((lp) | एम्पीयर | 4.8 | 4.35 | 8.1 |
| निरंतर बल ((Fc) | एन | 75 | 135 | 260 |
| निरंतर धारा ((lc) | एम्पीयर | 1.6 | 1.45 | 2.7 |
| एक्ट्यूएटर स्थिरांक ((DC मोटर रूपांतरण/3p) ((Ka) | N/√W | 12.6 | 17.9 | 25.5 |
| निरंतर जोर ((L-L) ((Kf) | एन/एम्प | 47.3 | 95.1 | 97.5 |
| बैक ईएमएफ स्थिर ((L-L) ((Kb) | वी/एम/सेक | 27.3 | 54.9 | 54.9 |
| विद्युत स्थिरांक (Te) | एमएस | 0.35 | 0.35 | 0.35 |
| प्रतिरोध ((L-L) ((R)) | @25°C Ω | 9.2 | 18.4 | 9.2 |
| प्रेरणता ((L-L)) | एमएच | 3.1 | 6.2 | 3.1 |
| गर्मी हस्तांतरण गुणांक ((Rth) | °C/W | **2 | **1.35 | **0.72 |
| कॉइल का अधिकतम तापमान ((Tmax) | °C | 120 | 120 | 120 |
| चुंबकीय ध्रुव पिच ((2T) | मिमी | 30 | 30 | 30 |
| मोवर का वजन | किलो | 0.45 | 0.82 | 1.53 |
अनुप्रयोग:
यू के आकार के रैखिक सर्वो मोटर्स के मुख्य अनुप्रयोग:
1अर्धचालक विनिर्माण उपकरण, जिसमें वेफर निर्माण और चिप पैकेजिंग उपकरण शामिल हैं।
2फ्लैट पैनल डिस्प्ले (FPD) उद्योग, परिशुद्धता परीक्षण उपकरण/हार्ड डिस्क विनिर्माण/कनेक्टर विनिर्माण/प्रिंटिंग प्लेट विनिर्माण उपकरण आदि।
3जीवन विज्ञान, चिकित्सा उपकरण, मशीन विजन निरीक्षण उपकरण और विभिन्न उपकरण घटनाएं।
4इलेक्ट्रॉनिक घटक एसएमटी, पीसीबी परीक्षण उपकरण।
5लॉजिस्टिक्स उपकरण उपकरण।
