ऑप्टिकल अनुप्रयोगों के लिए उच्च परिशुद्धता माइक्रो रोटरी वॉयस कॉइल मोटर्स
| उत्पत्ति के प्लेस | चीन, सूज़ौ |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | ISO9001-2000 |
| मॉडल संख्या | VARS श्रृंखला |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | $125-$230 |
| पैकेजिंग विवरण | गत्ते का डिब्बा पैकेजिंग आदि |
| प्रसव के समय | <i>1-5pcs ,5 days .</i> <b>1-5 पीसी, 5 दिन।</b> <i>>20pcs ,To be negotiated</i> <b>>20 पीसी, ब |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत करने के लिए |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| वज़न | 225.5 ग्राम | लंबाई | 115 मिमी |
|---|---|---|---|
| वोल्टेज | 52.4V | उत्पाद मॉडल | VARS0706-014-00A |
| संरक्षण सुविधा | पूरी तरह से संलग्न | बैक ईएमएफ कॉन्स्टेंट(एलएल)(केबी) | 1.03 |
| लंबाई*ऊंचाई(मिमी) | 115*54.5 | अधिकतम यात्रा(मिमी) | 14° |
| प्रकार | माइक्रो मोटर | ||
| प्रमुखता देना | high precision rotary voice coil motor,micro voice coil motor optical,rotary voice coil motor optical |
||
आप अपनी ज़रूरत के उत्पादों को टिक कर सकते हैं और हमारे साथ संदेश बोर्ड में संचार कर सकते हैं।
| Model | Price | |
|---|---|---|
| VARS0022-0032-00B | $125 | |
| VARS0048-0030-00A | $230 | |
| VARS0706-0014-00A | $150 |
उत्पाद विवरण
उत्पाद विवरण:
SUPT रोटरी वॉयस कॉइल मोटर एक विशेष प्रकार की डायरेक्ट ड्राइव मोटर है जो विद्युत ऊर्जा को टॉर्क में परिवर्तित करती है, जिससे एक सीमित कोण पर घूर्णी गति संभव होती है।
रोटरी वॉयस कॉइल मोटर्स को उच्च परिशुद्धता, त्वरित प्रतिक्रिया, कॉम्पैक्ट आकार और आउटपुट टॉर्क और करंट के बीच उत्कृष्ट रैखिकता के कारण ऑप्टिकल और लेजर तकनीक में व्यापक रूप से अपनाया जाता है।
ऑप्टिकल सिस्टम को कोणीय सूक्ष्म समायोजन के लिए अत्यधिक सटीकता और प्रतिक्रियाशीलता की आवश्यकता होती है। रोटरी वॉयस कॉइल मोटर्स की रैखिक नियंत्रण विशेषताएं और कम जड़ता इन आवश्यकताओं को पूरा करती हैं। लिडार, लेजर संचार और लेजर प्रसंस्करण उपकरण में, वे मिनट कोणीय घुमावों के लिए दर्पण और प्रिज्म को चलाते हैं, जिससे त्वरित लेजर बीम स्कैनिंग, फोकसिंग या पॉइंटिंग कैलिब्रेशन सक्षम होता है। यह माइक्रोमीटर या यहां तक कि नैनोमीटर स्तर पर बीम पोजिशनिंग सटीकता सुनिश्चित करता है।
औद्योगिक कैमरों और खगोलीय दूरबीनों जैसे उच्च-परिशुद्धता इमेजिंग उपकरणों में, आरसीएम लेंस के ऑप्टिकल अक्ष कोण और फ़िल्टर स्विचिंग कोणों को ठीक करते हैं। वे कंपन या तापमान परिवर्तन के कारण होने वाले ऑप्टिकल विपथन की भरपाई करते हैं, जिससे इमेजिंग स्पष्टता की गारंटी मिलती है।
विश्लेषणात्मक उपकरणों के भीतर, आरसीएम ग्रेटिंग या मोनोक्रोमेटर्स के घूर्णी कोण को चलाते हैं ताकि प्रकाश की विशिष्ट तरंग दैर्ध्य को सटीक रूप से चुना जा सके, जिससे सामग्री संरचना का उच्च-सटीक पता लगाना संभव हो सके।
SUPT की रोटरी वॉयस कॉइल मोटर्स एक उत्कृष्ट विकल्प हैं।
विशेषताएँ:
- उत्पाद का नाम: रोटरी वॉयस कॉइल मोटर, रोटरी डायरेक्ट ड्राइव वीसीएम, स्विंग वॉयस कॉइल मोटर, आर्क वॉयस कॉइल मोटर
- वज़न: 65g
- मॉडल नंबर: VARS0706-014-00A
- नाम: रोटरी वॉयस कॉइल मोटर
- स्ट्रोक: 14°
तकनीकी पैरामीटर:
| पैरामीटर | विवरण |
|---|---|
| प्रकार | रोटरी वॉयस कॉइल मोटर (रोटरी वीसीएम, रोटरी वॉयस कॉइल एक्चुएटर) |
| वारंटी | 1 वर्ष |
| स्ट्रोक | 14° |
| पीक टॉर्क | 7.1N-m |
| शोर | कम |
| लंबाई | 115mm |
| गति | उच्च |
| वज़न | 225.5g |
| वोल्टेज | 52.4V |
| उत्पाद मॉडल | पीक टॉर्क (N-m) |
निरंतर टॉर्क 25℃ पर(N-m) |
कुल स्ट्रोक डिग्री (डिग्री) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिरांक (V/m/s) |
कॉइल का वज़न(g) | लंबाई (mm) |
चौड़ाई (mm) |
ऊंचाई (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |

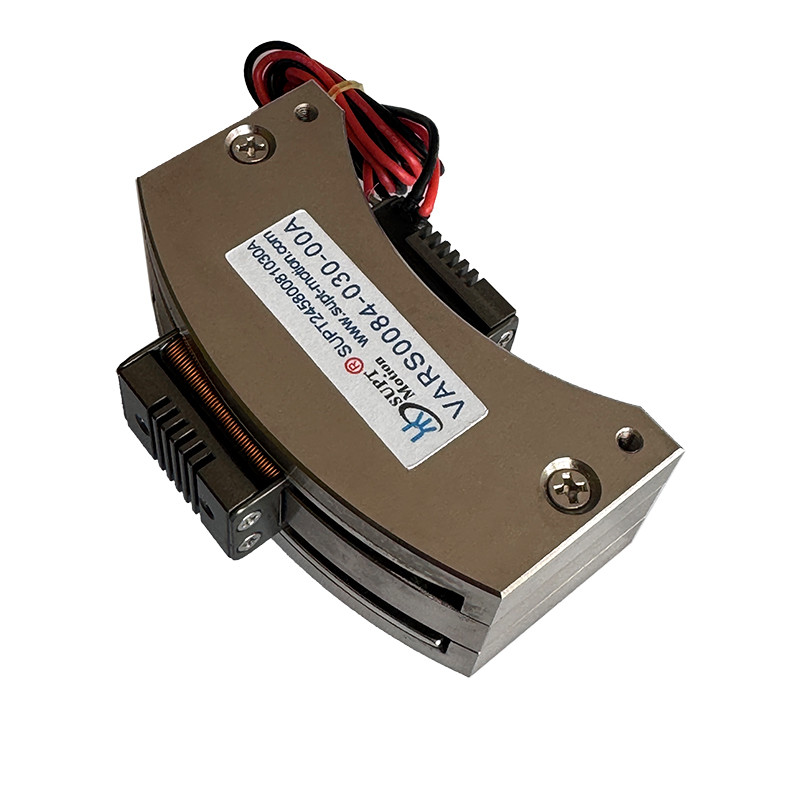

| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |

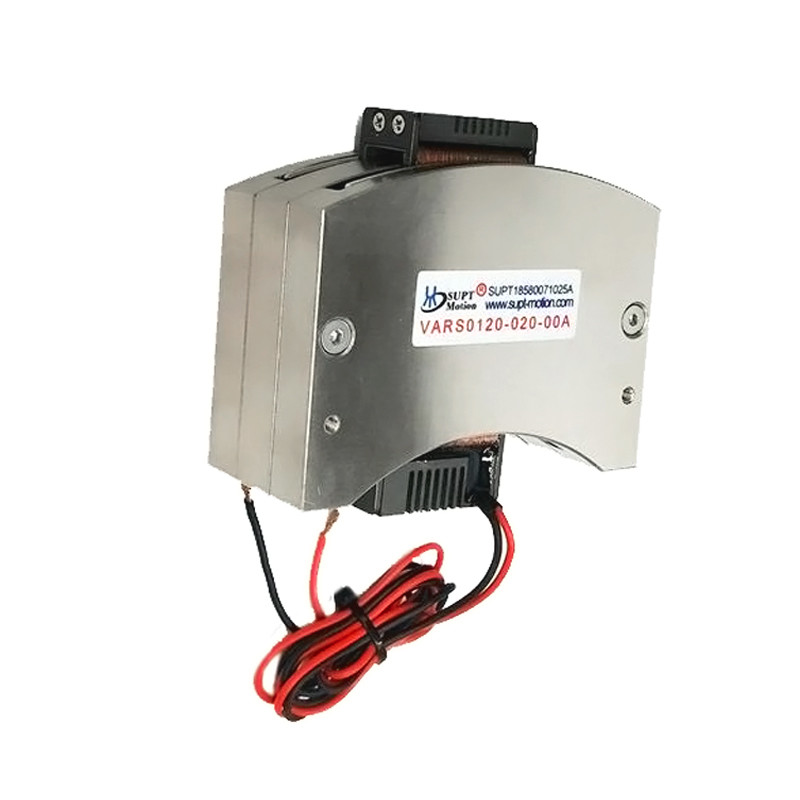

| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | ∮169.6 | ∮169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ∮240 | 78 |
अनुप्रयोग:
ऑप्टिकल क्षेत्र में SUPT MOTION की रोटरी वॉयस कॉइल मोटर्स के विशिष्ट अनुप्रयोग:
1. लेजर स्कैनिंग और बीम पोजिशनिंग में: LiDAR सिस्टम और लेजर प्रोसेसिंग उपकरणों के लिए, रोटरी वॉयस कॉइल मोटर्स त्वरित, सटीक कोणीय नियंत्रण प्राप्त करने के लिए दो-आयामी गैल्वेनोमीटर को चलाते हैं, जिससे तेज़ लेजर बीम स्कैनिंग और सटीक पोजिशनिंग सक्षम होती है। गैल्वेनोमीटर के दो डिग्री ऑफ़ फ़्रीडम (X-अक्ष और Y-अक्ष) पर घूर्णन को नियंत्रित करके, लेजर बीम को सटीक रूप से लक्षित स्थानों पर निर्देशित किया जा सकता है, जो माइक्रोन-स्तर या उससे भी अधिक बीम पोजिशनिंग सटीकता सुनिश्चित करता है।
2. उच्च-अंत कैमरों, खगोलीय दूरबीनों और अन्य इमेजिंग उपकरणों में, आरसीएम का उपयोग लेंस के ऑप्टिकल अक्ष कोण को ठीक करने और फ़िल्टर कोणों को स्विच करने के लिए किया जाता है।
3. ऑप्टिकल स्कैनिंग दर्पणों में: आरसीएम-संचालित तंत्र बहु-कोण यांत्रिक झुकाव को सक्षम करते हैं। उनके अंतर्निहित उच्च-परिशुद्धता स्थिति प्रतिक्रिया सेंसर, बहु-स्थिति एनालॉग-टू-डिजिटल कन्वर्टर्स के साथ मिलकर, ऑप्टिकल निरीक्षण और संबंधित क्षेत्रों में त्वरित स्कैनिंग और उच्च-परिशुद्धता पोजिशनिंग की मांगों को पूरा करने के लिए उच्च रिज़ॉल्यूशन प्रदान करते हैं।
4. स्पेक्ट्रोमीटर में: रोटरी वॉयस कॉइल मोटर्स विशिष्ट तरंग दैर्ध्य को सटीक रूप से चुनने के लिए ग्रेटिंग या मोनोक्रोमेटर्स के घूर्णन को चलाते हैं, जिससे सामग्री संरचना का उच्च-परिशुद्धता पता लगाना संभव हो जाता है। ग्रेटिंग रोटेशन कोण को सटीक रूप से नियंत्रित करके, प्रकाश के विवर्तन कोण को बदल दिया जाता है, जिससे विभिन्न तरंग दैर्ध्य को सटीक रूप से डिटेक्टर पर केंद्रित किया जा सकता है।
खगोलीय दूरबीनें: खगोलीय दूरबीनों में, रोटरी वॉयस कॉइल मोटर्स त्वरित दर्पण विक्षेपण नियंत्रण को सक्षम करते हैं। यह वायुमंडलीय अशांति जैसे कारकों की भरपाई करता है जो अवलोकन की गुणवत्ता को प्रभावित करते हैं, जिससे दूरबीन की अवलोकन सटीकता में वृद्धि होती है।
