अर्धचालक लेजर काटने के लिए उच्च परिशुद्धता माइक्रो फ्लैट रैखिक आवाज कॉइल मोटर
| उत्पत्ति के प्लेस | चीन, सूज़ौ |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | ISO9001 |
| मॉडल संख्या | वीसीएपी श्रृंखला |
| न्यूनतम आदेश मात्रा | 1pcs |
| मूल्य | $110 |
| पैकेजिंग विवरण | अनुकूलित पैकेजिंग आदि। |
| प्रसव के समय | <i>1-5pcs ,5 days .</i> <b>1-5 पीसी, 5 दिन।</b> <i>>20pcs ,To be negotiated</i> <b>>20 पीसी, ब |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत के लिए |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| वारंटी | 3महीने-1साल | उत्पाद मॉडल | VCAP0030-0200-00A |
|---|---|---|---|
| पीक फोर्स | 30एन | विनिमय | ब्रश |
| सतत बल(N) | 12.3 | वॉयस कॉइल मोटर (v) | 24.3 |
| आकार की मात्रा | 80*74*25 | पोर्ट | शंघाई |
| अधिकतम यात्रा(मिमी) | 20 | प्रकार | माइक्रो मोटर |
| सुविधा की रक्षा करें | पूरी तरह से संलग्न |
उत्पाद विवरण
उत्पाद का वर्णन:
वीसीएपी श्रृंखला फ्लैट रैखिक आवाज कॉइल मोटर्स और आयताकार रैखिक आवाज कॉइल मोटर्स में एक ही मात्रा के लिए अपेक्षाकृत कम यात्राएं होती हैं,लेकिन फ्लैट रैखिक आवाज कॉइल मोटर्स कम ऊंचाई का लाभ है500 एन तक के बल रेंज और 15 मिमी तक के प्रभाव बल के साथ, VCAP श्रृंखला के फ्लैट रैखिक आवाज कॉइल मोटर्स एक्स-वाई अक्ष गति के लिए आदर्श हैं,सेमीकंडक्टर और लघु मशीन उपकरण उद्योगों में अपने मुख्य बाजारों के साथ.
फ्लैट वॉयस कॉइल मोटर एक रैखिक ड्राइव है जो लॉरेंट्ज़ बल सिद्धांत पर आधारित हैः जब विद्युत एक चुंबकीय क्षेत्र में एम्बेडेड एक कॉइल के माध्यम से गुजरता है, तो कॉइल को रैखिक गति प्राप्त करने के लिए धक्का दिया जाता है।यह तंग है, अनुकूलन योग्य सपाट आकार इसे लेजर काटने वाले सिर या उच्च-सटीक चरणों में एकीकरण के लिए उपयुक्त बनाता है।
अर्धचालक लेजर काटने में फ्लैट लाइनर वॉयस कॉइल मोटर्स का उपयोग मुख्य रूप से उच्च परिशुद्धता पोजिशनिंग, उच्च प्रतिक्रिया गति और घर्षण रहित संचरण के पहलुओं में है,जो नैनोमीटर स्तर पर गतिशील प्रदर्शन और विश्वसनीयता के लिए आधुनिक माइक्रोइलेक्ट्रॉनिक्स निर्माण की अत्यंत उच्च आवश्यकताओं को पूरा करता है.
आजकल, चिप विनिर्माण में वेफर काटने के लिए लेजर कटिंग एक प्रमुख प्रक्रिया है, जिसके लिए अत्यधिक उच्च स्थिति सटीकता (माइक्रोन या नैनोमीटर स्तर) की आवश्यकता होती है
इसके लिए बहुत उच्च पोजिशनिंग सटीकता (माइक्रोन या नैनोमीटर पैमाने पर) की आवश्यकता होती है, तेजी से प्रतिक्रिया सर्वो नियंत्रण प्रणाली, चिकनी और कंपन मुक्त गति पथ,और चिप को नुकसान से बचने के लिए नियंत्रित त्वरण / मंदी.
विशेषताएं:
प्रकार: फ्लैट वॉयस कॉइल मोटर, फ्लैट लाइनर वॉयस कॉइल मोटर, फ्लैट लाइनर मोशन मोटर, एक्स-वाई एक्सिस मोशन एक्ट्यूएटर, फ्लैट लाइनर वॉयस कॉइल मोटर
फ्लैट लाइनर वॉयस कॉइल मोटर चालित उप-कोइल हल्के, तेज प्रतिक्रिया, कम प्रतिक्रिया समय, उच्च आवृत्ति, लघु स्ट्रोक, कॉम्पैक्ट, उच्च परिशुद्धता गतिशील स्थिति हैं।
स्ट्रोक 1 मिमी-20 मिमी।
अधिकतम जोर 1N-300N।
आमतौर पर एक्स-वाई अक्ष गति चरणों के लिए प्रयोग किया जाता है।
उत्पाद पैरामीटरः
| उत्पाद मॉडल | चोटी बल (एन) |
निरंतर बल 25°C ((N) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिर (V/m/s) |
लम्बाई (मिमी) |
चौड़ाई (मिमी) |
ऊँचाई (मिमी) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |

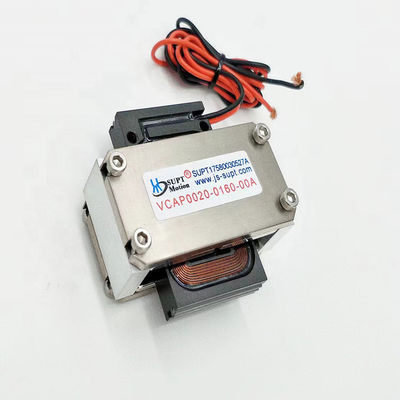

| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |

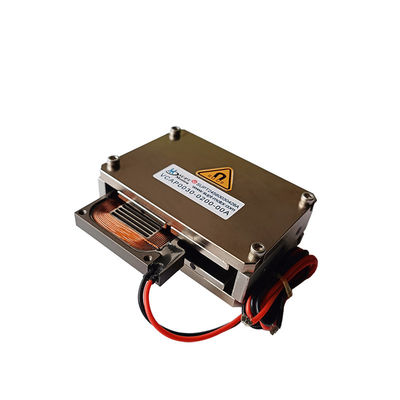

| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
अनुप्रयोग:
व्यापक रूप से अर्धचालक और लघु मशीन उपकरण उद्योगों में प्रयोग किया जाता है।
मॉड्यूलर डिजाइन, अनुकूलित किया जा सकता है।
फ्लैट लाइनर वॉयस कॉइल मोटर्स के मुख्य अनुप्रयोग:
1अर्धचालक उद्योगः वायरिंग, काटने, ड्रिलिंग, परिवहन प्रणाली, वेल्डिंग, रोबोटिक्स।
2सूक्ष्म-मशीन उद्योगः फीडिंग सिस्टम, सूक्ष्म ड्रिलिंग, सटीक स्टैम्पिंग।
3कंपन प्रणालीः कंपन टेबल, कंपन मंच।
4स्वचालन उद्योगः लेजर उपकरण, वितरक, परीक्षण उपकरण, कपड़ा मशीनरी।
उपयोगः नौका, यूएवी, 3 डी प्रिंटिंग, माइक्रोस्कोप, रोबोट, चिकित्सा वेंटिलेटर, ऑप्टिकल परियोजना।
