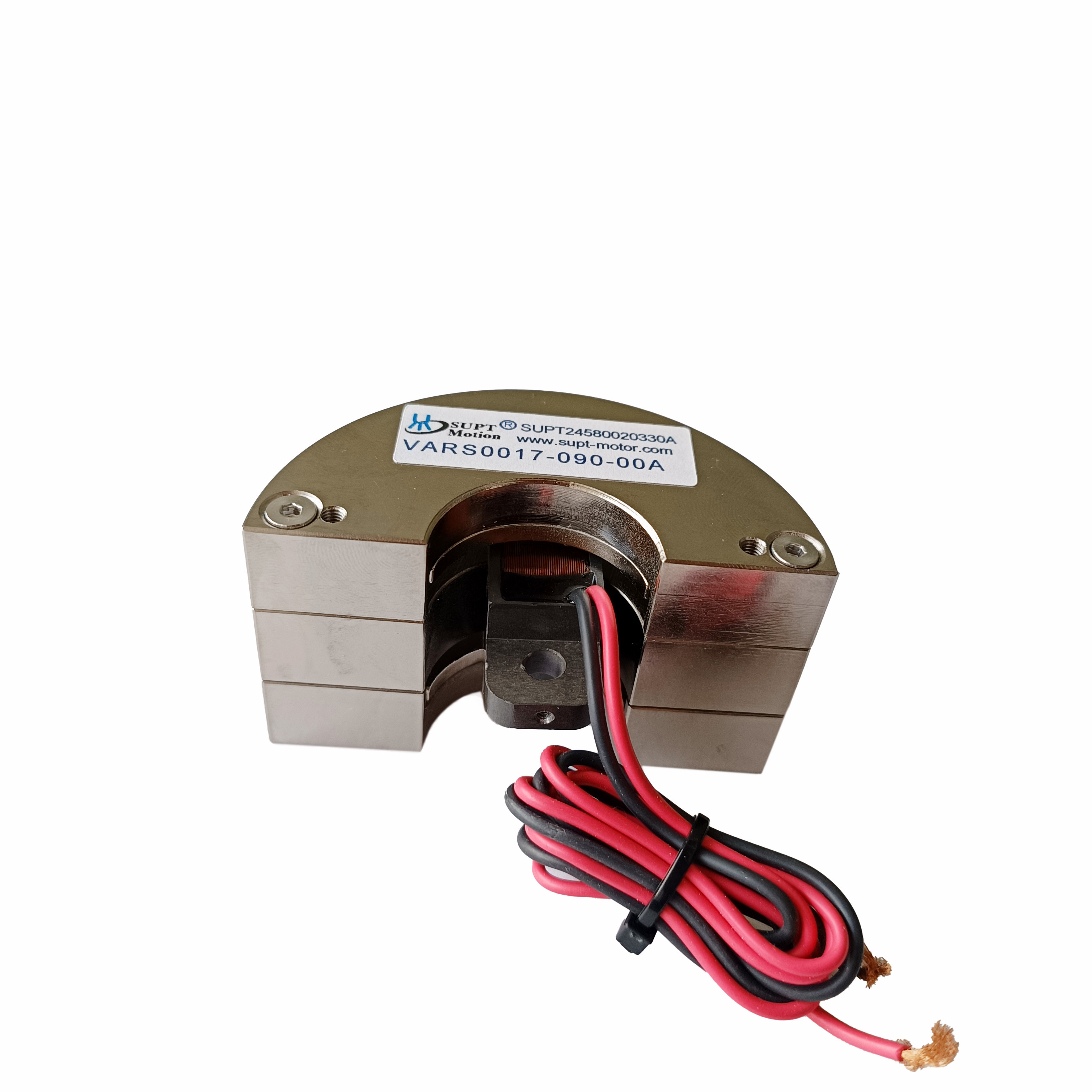

स्कैनिंग प्रणालियों के लिए उच्च परिशुद्धता 90 डिग्री रोटरी वॉयस कॉइल मोटर
| उत्पत्ति के प्लेस | चीन, सूज़ौ |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | ISO9001 |
| मॉडल संख्या | VARS श्रृंखला |
| न्यूनतम आदेश मात्रा | 2pcs |
| मूल्य | $149 |
| पैकेजिंग विवरण | अनुकूलित पैकेजिंग आदि। |
| प्रसव के समय | <i>1-5pcs ,5 days .</i> <b>1-5 पीसी, 5 दिन।</b> <i>>20pcs ,To be negotiated</i> <b>>20 पीसी, ब |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत के लिए |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| Warranty | 3months-1year | Model Number | VARS0017-090-00A |
|---|---|---|---|
| Speed | Variable Speed | Max Travel(mm) | 90° |
| Continous Torque | 0.1N-m | Max Voltage | 11.1V |
| Peak Thrust | 0.17N-m | Size | 70*41.5*39mm |
| Motion Type | Rotary motor | Weight(g) | 17.8 |
| Protect Feature | Totally Enclosed |
उत्पाद विवरण
उत्पाद का वर्णन:
रोटरी वॉयस कॉइल मोटर एक प्रकार का ड्राइव डिवाइस है जो विद्युत ऊर्जा को सीधे रैखिक या कोणीय विस्थापन में परिवर्तित करने के लिए विद्युत चुम्बकीय प्रेरण सिद्धांत का उपयोग करता है,जो व्यापक रूप से विभिन्न उच्च सटीक स्थिति नियंत्रण क्षेत्रों में प्रयोग किया जाता है.
स्कैनिंग प्रणालियों में, जिनमें लेजर स्कैनर, ऑप्टिकल इमेजिंग, बारकोड स्कैनिंग, स्कैनिंग माइक्रोस्कोप आदि शामिल हैं; रोटरी वॉयस कॉइल मोटर्स का उपयोग आमतौर पर रिफ्लेक्टर लेंस या प्रिज्म को चलाने के लिए किया जाता है,ताकि लेजर बीम एक निर्धारित पथ के अनुसार जल्दी और सटीक रूप से स्कैन किया जा सके.
उदाहरण के लिए, लिडर और बारकोड रीडर में, रोटरी वॉयस कॉइल मोटर लेंस को एक्स-वाई दिशा में स्कैनिंग का एहसास करने के लिए उच्च गति पर एक छोटे कोण पर दोलन करने के लिए चलाता है।
चिकित्सा इमेजिंग उपकरण जैसे ऑप्टिकल कोहेरेन्स टोमोग्राफी में, बहु-परत, बहु-कोण इमेजिंग के लिए ऑप्टिकल घटकों को तेजी से स्थानांतरित करने के लिए रोटरी वॉयस कॉइल मोटर्स का उपयोग किया जा सकता है।
स्कैनिंग माइक्रोस्कोप में, रोटरी वॉयस कॉइल मोटर्स का उपयोग जांच सिर या नमूना चरण की स्थिति को नियंत्रित करने के लिए किया जाता है,तेजी से छवि या संकेत अधिग्रहण और इमेजिंग गति और संकल्प में सुधार.
छपाई और स्कैनिंग उपकरण में वीसीएम का उपयोग स्कैनिंग हेड को स्थानांतरित करने या सटीक, उच्च गति वाली छवियों या दस्तावेजों की स्कैनिंग के लिए लेंस फोकस को समायोजित करने के लिए किया जाता है।
विशेषताएं:
रोटरी वॉयस कॉइल मोटर चालित उप-कोइल हल्के वजन, कम प्रतिक्रिया समय, उच्च आवृत्ति, उच्च परिशुद्धता की स्थिति हैं।
झुकाव कोणः 1-100 डिग्री
टॉर्कः 1-50 एन.एम.
व्यापक रूप से ऑप्टिकल स्कैनिंग, पोजिशनिंग, फोकस आदि में उपयोग किया जाता है, तेजी से दर्पण के सटीक नियंत्रण क्षेत्र।
मॉड्यूलर डिजाइन, अनुकूलित किया जा सकता है।
रोटरी मोटर:
1. स्ट्रोकः प्रभावी स्ट्रोक, कुल स्ट्रोक मूल्य बल की गणना के लिए प्रयोग किया जाता है।
2गति की दिशाः 90 डिग्री की क्षैतिज या ऊर्ध्वाधर स्थापना।
3गति का प्रकारःबिंदु से बिंदु तक की गति, नियमित प्रतिगमन (जैसे स्कैनिंग) ।
4वेग प्रोफ़ाइलःट्रैपेज़ोइडल वेग प्रोफ़ाइल; त्रिकोणीय वेग प्रोफ़ाइल; सिन्यूसोइडल वेग प्रोफ़ाइल।
उत्पाद पैरामीटरः
| उत्पाद मॉडल | पीक टॉर्क (एन-एम) |
निरंतर टोक़ 25°C ((N-m) पर |
कुल स्ट्रोक (डिग्री) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिर (V/m/s) |
कॉइल का वजन ((g) | लम्बाई (मिमी) |
चौड़ाई (मिमी) |
ऊँचाई (मिमी) |

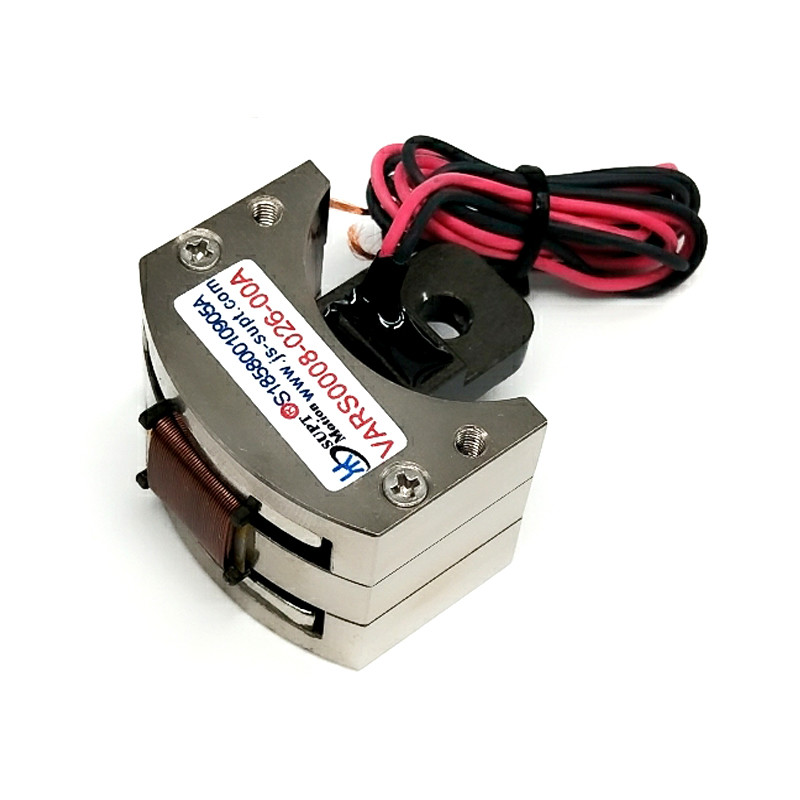

| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | ¥169.6 | ¥169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ₹240 | 78 |
अनुप्रयोग:
रोटरी वॉयस कॉइल मोटर्स के मुख्य अनुप्रयोगः
1अर्धचालक उद्योगः वायरिंग, काटने, ड्रिलिंग, परिवहन प्रणाली, वेल्डिंग, रोबोटिक्स।
2सूक्ष्म-मैकेनिकल उद्योगः फ़ीडिंग सिस्टम, सूक्ष्म ड्रिलिंग, सटीक स्टैम्पिंग।
3विमानन प्रौद्योगिकी: उड़ान नियंत्रण प्रणाली, पायलट प्रतिक्रिया प्रणाली।
4वाणिज्यिक क्षेत्रः कम्प्यूटरीकृत शीतलन पंप, लघु कैमरों के लिए स्वतः फोकस प्रणाली।
5स्वचालन उद्योगः लेजर उपकरण, डिस्पेंसर, परीक्षण उपकरण, कपड़ा मशीनरी।
