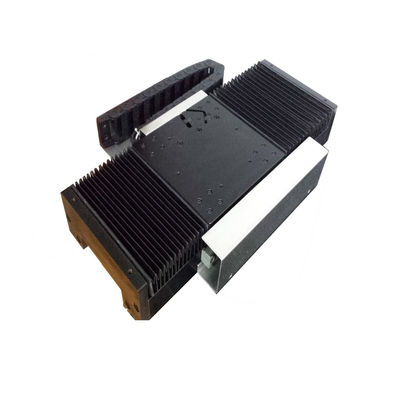

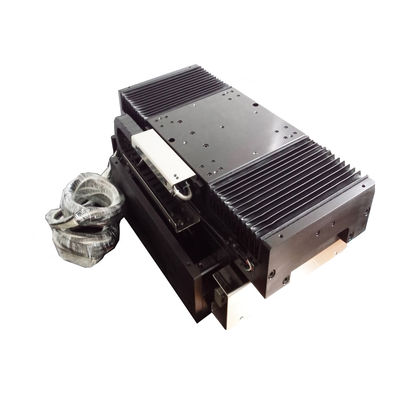

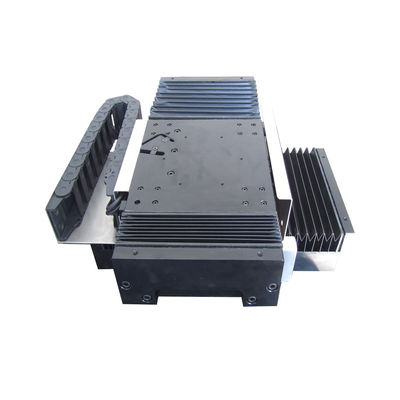

मशीन विजन के लिए उच्च गति उच्च प्रतिक्रिया वाले एकल अक्ष रैखिक मोटर मॉड्यूल
| उत्पत्ति के प्लेस | चीन, सूज़ौ |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | CE, ISO9001 |
| मॉडल संख्या | एमएलसीए श्रृंखला |
| न्यूनतम आदेश मात्रा | 1pcs |
| मूल्य | $225 |
| पैकेजिंग विवरण | अनुकूलित पैकेजिंग आदि। |
| प्रसव के समय | <i>1-5pcs ,5 days .</i> <b>1-5 पीसी, 5 दिन।</b> <i>>20pcs ,To be negotiated</i> <b>>20 पीसी, ब |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत के लिए |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| वारंटी | 3महीने-1साल | मॉड्यूलरता | मॉड्यूलर डिजाइन |
|---|---|---|---|
| प्रकार | मॉड्यूलर मोटर तंत्र | ब्रांड नाम | SUPT-MOTION |
| मॉडल संख्या | MLCA-0040-135-00 | अधिकतम बल(एन) | 120 |
| पीक करंट (एम्प्स) | 4.2 | रेखीय मोटर (एमएस) | 0.3 |
| निरंतर वर्तमान (एम्प्स) | 1.4 | वज़न रोटर | 0.42 किग्रा |
| सतत बल(N) | 40 | गति | उच्च गति |
| प्रमुखता देना | एकल अक्ष रैखिक मोटर मॉड्यूल,अत्यधिक प्रतिक्रियाशील रैखिक मोटर मॉड्यूल,मशीन विजन रैखिक मोटर मॉड्यूल |
||
उत्पाद विवरण
उत्पाद का वर्णन:
उच्च परिशुद्धता ऑप्टिकल एन्कोडर, चुंबकीय एन्कोडर और उच्च परिशुद्धता गाइडवे से लैस SUPT रैखिक मोटर को अपनाना, ग्राहकों को आदर्श रैखिक मॉड्यूल समाधान प्रदान करना। कॉम्पैक्ट मॉड्यूलर डिजाइन,उच्च गति, गति संचालन, चिकनी आंदोलन, अच्छी स्थिरता, उच्च परिशुद्धता, लंबे समय तक सेवा जीवन, रखरखाव मुक्त। प्रभावी स्ट्रोक 150 मिमी, पोजिशनिंग सटीकताः +2um दोहरावः +0.5um, सीधापनः+3um अधिकतम गति: 2m/s, अधिकतम त्वरणः 2g उपयुक्त एन्कोडर और गाइडवे की कॉन्फ़िगरेशन, 0.1-5um तक की स्थिति सटीकता।
उच्च गतिशील प्रतिक्रिया, उच्च सटीकता, उच्च दोहराव, शून्य यांत्रिक संचरण त्रुटि और थर्मल स्थिर संरचना के साथ,एकल-अक्ष रैखिक मोटर मॉड्यूल मशीन विजन प्रणाली की मुख्य ड्राइव तकनीक बन गया है, जो उप-माइक्रोन पोजिशनिंग और उच्च गति सिंक्रोनस डिटेक्शन का एहसास कर सकता है।
एकल अक्ष रैखिक मोटर मॉड्यूल का उपयोग कैमरा स्कैनिंग और पोजिशनिंग में कैमरा को सटीक रूप से स्थानांतरित करने के लिए किया जा सकता है ताकि यह परीक्षण के तहत वस्तु को स्कैन या फोटो खींच सके,इस प्रकार निरीक्षण की दक्षता में सुधार.
स्वचालित उत्पादन लाइनों में, एक अक्षीय रैखिक मोटर मॉड्यूल का उपयोग निरीक्षण किए जाने वाले वर्कपीस को ले जाने के लिए किया जाता है, जो सटीक स्थिति को सक्षम करता है और सटीक शूटिंग और निरीक्षण सुनिश्चित करता है।
ऑप्टिकल निरीक्षण प्रणालियों में इसका उपयोग सटीक समायोजन के लिए ऑप्टिकल लेंस या लेजर सेंसर को चलाने के लिए किया जाता है, यह सुनिश्चित करता है कि निरीक्षण प्रणाली लक्ष्य क्षेत्र को उच्च सटीकता के साथ माप सके।
रोबोट प्रणालियों में, रैखिक मॉड्यूल का उपयोग दृष्टि प्रणालियों के साथ मिलकर स्वचालित विचलन सुधार करने, वस्तुओं को सटीक रूप से पकड़ने के लिए मैनिपुलेटरों को मार्गदर्शन करने और स्वचालन में सुधार करने के लिए किया जाता है।
विशेषताएं:
रैखिक मोटर मॉड्यूल उच्च-सटीक ऑप्टिकल एन्कोडर, चुंबकीय एन्कोडर और उच्च-सटीक गाइडवे से लैस है।
उच्च गति, उच्च त्वरण संचालन, चिकनी गति, अच्छी स्थिरता और उच्च परिशुद्धता।
उपयुक्त एन्कोडर और गाइडवे की कॉन्फ़िगरेशन, 0.1-5um तक की स्थिति सटीकता।
पोजिशनिंग सटीकताः±2um, दोहरावः±0.5um, सीधाः±3um.
प्लेटफार्म संरचना को ग्राहकों की विभिन्न तकनीकी आवश्यकताओं के अनुसार संसाधित और अनुकूलित किया जा सकता है।
उत्पाद पैरामीटरः
| मॉड्यूल | टी- | LC | 80 | -100 | ए | 1 | 30 | ||||
| LC: प्लेट में लोहे का कोर मोटर है | अधिकतम जोर | स्ट्रोकः मिमी | एः रास्टर | 01:0.1um | मोटर लाइन लंबाईः | ||||||
| एलयू: यू प्रकार के कोरलेस मोटर | बी: मेइक्गिड | 05:0.5 उम्म | 30: 3 मीटर | ||||||||
| 10ल्यूम | |||||||||||
| मॉड्यूल | टी- | LC | 80 | -100 | ए | 1 | 30 | ||||
| LC: प्लेट में लोहे का कोर मोटर है | अधिकतम जोर | स्ट्रोकः मिमी | एः रास्टर | 01:0.1um | मोटर लाइन लंबाईः | ||||||
| एलयू: यू प्रकार के कोरलेस मोटर | बी: मेइक्गिड | 05:0.5 उम्म | 30: 3 मीटर | ||||||||
| 10ल्यूम | |||||||||||
| रैखिक मोटर प्रदर्शन मापदंड | |||||||
| ए सीरीज--एमएलसीए (डायनामिक) एमएलएफए (स्टेटर) | |||||||
| मॉडल/पार | एमएलसीए-००२०-०७५-०० | एमएलसीए-००४०-१३५-०० | एमएलसीए-0080-255-00 | ||||
| चोटी बल ((Fp) | एन | 60 | 120 | 240 | |||
| पीक करंट ((lp) | एम्पीयर | 4.8 | 4.2 | 4.2 | |||
| निरंतर बल ((Fc) | एन | 20 | 40 | 80 | |||
| निरंतर धारा ((lc) | एम्पीयर | 1.6 | 1.4 | 1.4 | |||
| एक्ट्यूएटर स्थिरांक ((DC मोटर रूपांतरण/3p) ((Ka) | एन/डब्ल्यू | 5.65 | 7.9 | 11.2 | |||
| निरंतर जोर ((L-L) ((Kf) | एन/एम्प | 15.3 | 30.4 | 60.3 | |||
| बैक ईएमएफ स्थिर ((L-L) ((Kb) | वी/एम/सेक | 8.8 | 17.6 | 34.8 | |||
| विद्युत स्थिरांक (Te) | एमएस | 0.3 | 0.3 | 0.3 | |||
| प्रतिरोध ((L-L) ((R)) | @25°CΩ | 4.8 | 9.4 | 19.2 | |||
| प्रेरणता ((L-L)) | एमएच | 1.51 | 3 | 6 | |||
| गर्मी हस्तांतरण गुणांक ((Rth) | °C/W | *3.9 | *1.9 | **1.3 | |||
| कॉइल का अधिकतम तापमान ((Tmax) | °C | 120 | 120 | 120 | |||
| चुंबकीय ध्रुव पिच ((2T) | मिमी | 30 | 30 | 30 | |||
| मोवर का वजन | किलो | 0.24 | 0.42 | 0.82 | |||
उत्पाद का उपयोगः
एकल अक्ष रैखिक मोटर्स के मुख्य अनुप्रयोगः
1अर्धचालक विनिर्माण उपकरण, जिसमें वेफर निर्माण और चिप पैकेजिंग उपकरण शामिल हैं।
2फ्लैट पैनल डिस्प्ले (FPD) उद्योग, परिशुद्धता परीक्षण उपकरण/हार्ड डिस्क विनिर्माण/कनेक्टर विनिर्माण/प्रिंटिंग प्लेट विनिर्माण उपकरण आदि।
3जीवन विज्ञान, चिकित्सा उपकरण, मशीन विजन निरीक्षण उपकरण और विभिन्न उपकरण घटनाएं।
4इलेक्ट्रॉनिक घटकों का SMT प्लेसमेंट, पीसीबी परीक्षण उपकरण, लेजर कटिंग, सोल्डरिंग और परीक्षण।
5लॉजिस्टिक्स उपकरण उपकरण।
