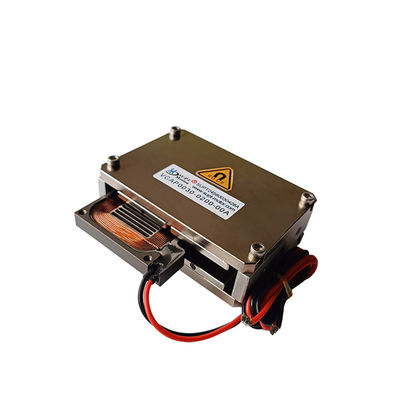

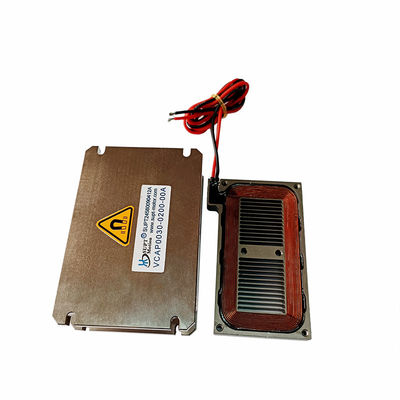

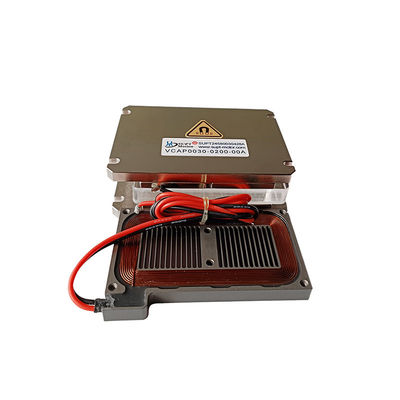

सीएनसी मशीन टूल्स के लिए 74 मिमी चौड़ाई उच्च गति कंपन फ्लैट रैखिक आवाज कॉइल मोटर्स 12.3N निरंतर बल
| Place of Origin | China,Suzhou |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | CE, ISO9001 |
| Model Number | VCAP Series |
| Minimum Order Quantity | 2PCS |
| मूल्य | $165 |
| Packaging Details | Customized packaging etc. |
| Delivery Time | 1-5pcs ,5 days . >20pcs ,To be negotiated |
| Payment Terms | T/T |
| Supply Ability | To be negotiated |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| Warranty | 3months-1year | Model Number | VCAP0030-0200-00A |
|---|---|---|---|
| Continuous Force | 12.3N | Housing Material | Aluminum |
| Peak Force | 30N | Noise Level | Low |
| Voltage | 24.3V | Stroke | 20mm |
| Length*height(mm) | 80*25 | Width(mm) | 74 |
| Type | Micro Motor | Speed | High Speed |
| प्रमुखता देना | 74 मिमी रैखिक आवाज कॉइल मोटर्स,12.3एन रैखिक आवाज कॉइल मोटर्स |
||
उत्पाद विवरण
उत्पाद का वर्णन:
सटीक विनिर्माण के क्षेत्र में, सीएनसी मशीन टूल्स का प्रदर्शन सीधे मशीनिंग सटीकता को प्रभावित करता है,जटिल भागों का निर्माण करने की क्षमताएयरोस्पेस, सेमीकंडक्टर और मेडिकल डिवाइस उद्योगों में माइक्रो और नैनो स्केल मशीनिंग की जरूरतों के साथ,पारंपरिक ड्राइव प्रौद्योगिकी ने धीरे-धीरे प्रतिक्रिया गति की कमी का खुलासा कियायांत्रिक ट्रांसमिशन चेन त्रुटि संचय और अन्य सीमाएं। एक नए प्रकार के प्रत्यक्ष ड्राइव रैखिक मोटर्स के रूप में, फ्लैट रैखिक आवाज कॉइल मोटर्स,इसकी उच्च आवृत्ति प्रतिक्रिया के आधार पर माइक्रोसेकंड गतिशील प्रतिक्रिया और नैनोमीटर पोजिशनिंग सटीकता का एहसास कर सकता है, संपर्क रहित बल संचरण, उच्च गतिशील सटीकता और अन्य विशेषताएं।
माइक्रो फैब्रिकेशन में: जैसे ऑप्टिकल मोल्ड उत्कीर्णन, चिप पैकेजिंग ड्रिलिंग, मशीन टूल्स को सब-माइक्रोन स्तर की दोहराई जाने वाली पोजिशनिंग सटीकता प्राप्त करने की आवश्यकता है,कंपन फ्लैट रैखिक आवाज कॉइल मोटर सीधे ड्राइव मोड के माध्यम से मोटर और काम की मेज के प्रत्यक्ष युग्मन के माध्यम से, ग्रिटिंग स्केल या लेजर इंटरफेरोमीटर के बंद-लूप फीडबैक के साथ, स्थिति त्रुटि ± 0.1μm के भीतर नियंत्रित की जा सकती है।
काटने के लिए कठिन सामग्री (जैसे टाइटेनियम मिश्र धातु, सिरेमिक) के मशीनिंग में, उपकरण लगातार काटने के कारण उच्च तापमान और पहनने के लिए प्रवण है।कंपन फ्लैट रैखिक आवाज कॉइल मोटर उच्च आवृत्ति कंपन के माध्यम से उपकरण या workpiece ड्राइव कर सकते हैं, निरंतर काटने को अंतराल काटने के मोड में बदलना।
जब सीएनसी मशीन टूल्स उच्च गति से चलते हैं, तो जड़ता बल के कारण यांत्रिक संरचना विकृति के लिए प्रवण होती है, जिसके परिणामस्वरूप मशीनिंग त्रुटियां होती हैं।कंपन फ्लैट रैखिक आवाज कॉइल मोटर्स उनके उच्च बैंडविड्थ विशेषताओं के कारण एक मशीन उपकरण के सक्रिय कंपन दमन प्रणाली में एकीकृत किया जा सकता है.
विशेषताएं:
फ्लैट टाइप वॉयस कॉइल मोटर चालित उप-कोइल हल्के होते हैं, जिसमें कम प्रतिक्रिया समय और उच्च आवृत्ति होती है।
छोटा स्ट्रोक और कॉम्पैक्ट संरचना।
स्ट्रोकः 1 मिमी-20 मिमी।
अधिकतम जोरः 1N-300N.
आमतौर पर एक्स-वाई अक्ष गति चरणों के लिए प्रयोग किया जाता है।
उत्पाद पैरामीटरः
| उत्पाद मॉडल | चोटी बल (एन) |
निरंतर बल 25°C ((N) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिर (V/m/s) |
लम्बाई (मिमी) |
चौड़ाई (मिमी) |
ऊँचाई (मिमी) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
अनुप्रयोग:
फ्लैट लाइनर वॉयस कॉइल मोटर्स के मुख्य अनुप्रयोगः
1अर्धचालक उद्योगः वायरिंग, काटने, ड्रिलिंग, परिवहन प्रणाली, वेल्डिंग, रोबोटिक्स।
2सूक्ष्म-मशीनरी उद्योगः फीडिंग सिस्टम, सूक्ष्म ड्रिलिंग, सटीक स्टैम्पिंग।
3कंपन प्रणालियाँ: कंपन टेबल, कंपन प्लेटफार्म।
4स्वचालन उद्योगः लेजर उपकरण, वितरक, परीक्षण उपकरण, कपड़ा मशीनरी।
