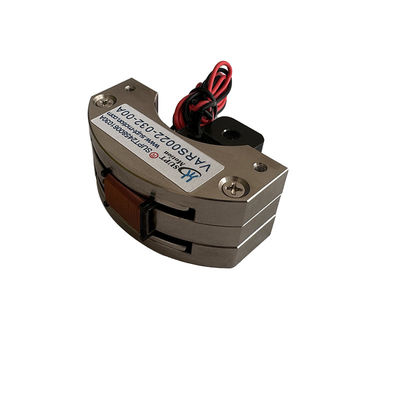

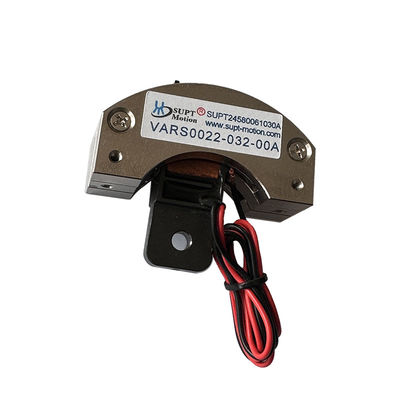

उच्च आवृत्ति शोर उच्च गति रोटरी आवाज कॉइल मोटर लेजर काटने के लिए
| उत्पत्ति के प्लेस | चीन, सूज़ौ |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | ISO9001 |
| मॉडल संख्या | VARS0022-032-00A |
| न्यूनतम आदेश मात्रा | 1pcs |
| मूल्य | $149 |
| पैकेजिंग विवरण | अनुकूलित पैकेजिंग आदि। |
| प्रसव के समय | <i>1-5pcs ,5 days .</i> <b>1-5 पीसी, 5 दिन।</b> <i>>20pcs ,To be negotiated</i> <b>>20 पीसी, ब |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत के लिए |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| Actuation Type | Voice Coil | Peak torque | 22 Nm |
|---|---|---|---|
| Max Voltage | 15.5V | Product Model | VARS0022-032-00A |
| Construction | Permanent Magnet | Motion Type | Rotary |
| Material | Aluminum Alloy | Commutation | Brush |
| Maximum travel(mm) | 32 | Speed(RPM) | High Speed |
| प्रमुखता देना | लेजर कटिंग रोटरी वॉयस कॉइल मोटर,हाई स्पीड रोटरी वॉयस कॉइल मोटर |
||
उत्पाद विवरण
उत्पाद का वर्णन:
रोटरी एक्ट्यूएटर आवाज कॉइल मोटर एक निश्चित कोण के साथ एक संरचना बनाने के लिए आयताकार आवाज कॉइल मोटर के आधार पर सुधार और झुक जाता है,जो मोटर को सीमित कोण पर दोलन गति का एहसास करने में सक्षम बनाता है.
यह मुख्य रूप से एक घुमावदार कॉइल, स्थायी चुंबक, एक घूर्णन शाफ्ट और एक समर्थन संरचना से बना है। साधारण आवाज कॉइल मोटर्स के समान, ऊर्जायुक्त कॉइल चुंबकीय क्षेत्र में बल के अधीन है,लेकिन इसकी संरचना की विशिष्टता के कारण, उत्पन्न बल के कारण मोटर एक सीधी रेखा में चलने के बजाय घूर्णन शाफ्ट के चारों ओर दोलन करता है।
आम तौर पर एक निश्चित स्विंग कोण रेंज है, आम तौर पर दशकों डिग्री के बीच सौ से अधिक डिग्री के लिए, उदाहरण के लिए,कुछ स्विंग कोण आवाज कॉइल मोटर अधिकतम स्विंग कोण 90 डिग्री या 120 डिग्री तक.
आम तौर पर लेजर प्रौद्योगिकी में दर्पण पोजिशनिंग, स्विंग-टाइप वाल्व ब्रेक, स्विंग-टाइप पोजिशनिंग सिस्टम और उड़ान नियंत्रकों आदि में, अर्धचालक उद्योग, स्वचालन,विमानन और एयरोस्पेस उद्योग में अनुप्रयोगों की एक विस्तृत श्रृंखला है.
विशेषताएं:
एक्ट्यूएटर कॉइल का हल्का वजन, कम प्रतिक्रिया समय और उच्च आवृत्ति।
झुकाव कोण 1-120 डिग्री
टॉर्क 1-50N.m
उत्पाद पैरामीटरः
| उत्पाद मॉडल | पीक टॉर्क (एन-एम) |
निरंतर टोक़ 25°C ((N-m) पर |
कुल स्ट्रोक डिग्री (मिमी) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिर (V/m/s) |
कॉइल का वजन ((g) | लम्बाई (मिमी) |
चौड़ाई (मिमी) |
ऊँचाई (मिमी) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |

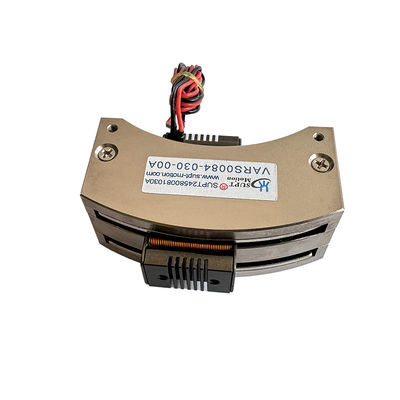

| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.14 | 60 | 25.8 | 0.52 | 115 | 115 | 65 | 54.5 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¢ 240 | 78 |
उत्पाद अनुप्रयोगः
| एक आवाज कॉइल मोटर का मुख्य अनुप्रयोगः |
| 1अर्धचालक उद्योगःवायरिंग, काटने, ड्रिलिंग, परिवहन प्रणाली, वेल्डिंग,रोबोटिक्स। |
|
2क्षेत्र में वाल्व संचालनःटाइप मीटरिंग वाल्व, दबाव परीक्षण प्रणाली, वायवीय वाल्व रसायन विज्ञान इंजेक्शन प्रणाली। |
| 3सूक्ष्म मशीन उद्योगः फीड सिस्टम, सूक्ष्म ड्रिलिंग, सटीक मुद्रांकन। |
| 4. कंपन प्रणाली: शेकिंग टेबल, कंपन मंच. |
| 5चिकित्सा क्षेत्रःसूक्ष्म इंजेक्शन प्रणाली, श्वसन उपकरण, परीक्षण उपकरण। |
| 6विमानन प्रौद्योगिकी: उड़ान नियंत्रण प्रणाली, पायलट प्रतिक्रिया प्रणाली। |
| 7.व्यावसायिक उपयोग का क्षेत्रःकंप्यूटर शीतलन पंप लघु कैमरा ऑटो फोकस प्रणाली। |
|
8स्वचालन उद्योगः लेजर उपकरण,डिस्पेंसर, परीक्षण उपकरण, वस्त्र मशीनरी। |
लेजर काटने के उपकरण में घूर्णी मोटर का अनुप्रयोगः लेजर काटने के उपकरण में,आवाज कॉइल मोटर लेजर काटने के सिर की Z-अक्ष गतिशील ध्यान केंद्रित नियंत्रित करने के लिए प्रयोग किया जाता है यह सुनिश्चित करने के लिए कि लेजर फोकल बिंदु हमेशा सही ढंग से सामग्री की सतह पर ध्यान केंद्रित किया जा रहा है काटनाउदाहरण के लिए, जटिल पैटर्न वाले सटीक भागों और धातु शीटों के प्रसंस्करण के लिए,उच्च परिशुद्धता की स्थिति और आवाज कॉइल मोटर की तेजी से प्रतिक्रिया क्षमता काटने की सटीकता और गुणवत्ता सुनिश्चित कर सकती है.
