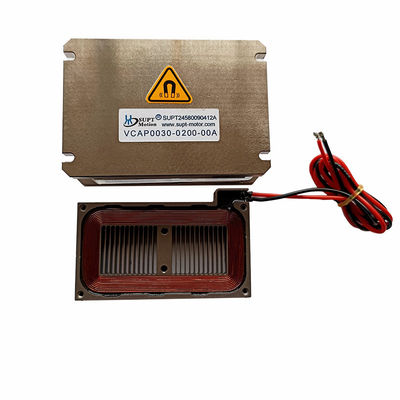

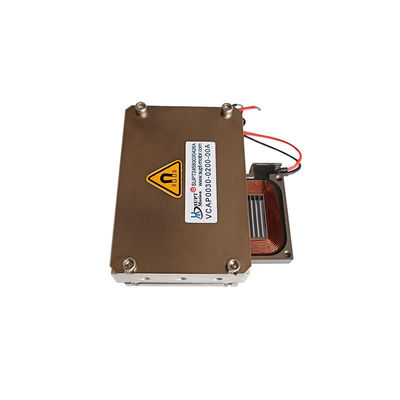

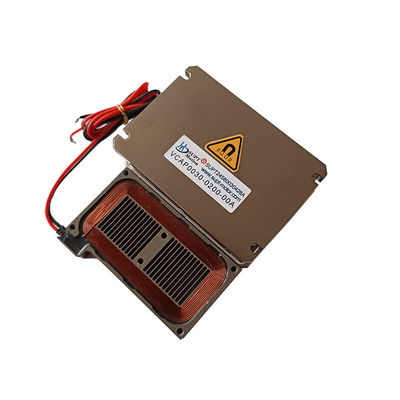

एक्सवाई अक्ष रैखिक आवाज कॉइल एक्ट्यूएटर माइक्रो मशीन टूल्स उद्योग के लिए फ्लैट मोटर्स
| उत्पत्ति के प्लेस | चीन, सूज़ौ |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | CE, ISO9001 |
| मॉडल संख्या | VCAP0030-0200-00A |
| न्यूनतम आदेश मात्रा | 1pcs |
| मूल्य | $128 |
| पैकेजिंग विवरण | अनुकूलित पैकेजिंग आदि। |
| प्रसव के समय | <i>1-5pcs ,5 days .</i> <b>1-5 पीसी, 5 दिन।</b> <i>>20pcs ,To be negotiated</i> <b>>20 पीसी, ब |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत के लिए |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| वारंटी | 3महीने-1साल | मॉडल संख्या | VCAP0030-0200-00A |
|---|---|---|---|
| प्रयोग | नाव, कार, घरेलू उपकरण, यूएवी, 3डी प्रिंटिंग, माइक्रोस्कोप, रोबोट, मेडिकल वेंटिलेटर, ऑप्टिकल प्रोजेक् | प्रकार | माइक्रो मोटर |
| उत्पाद का नाम | रैखिक आवाज कुंडल मोटर | नामित वोल्टेज | 24.3V |
| पीक फोर्स | 30एन | निरंतर बल | 12.3एन |
| प्रमुखता देना | फ्लैट मोटर्स रैखिक वॉयस कॉइल एक्ट्यूएटर,एक्सवाई अक्ष रैखिक आवाज कॉइल एक्ट्यूएटर,सूक्ष्म मशीन उपकरण उद्योग फ्लैट मोटर्स |
||
उत्पाद विवरण
उत्पाद का वर्णन:
वीसीएपी सीरीज़ के प्लेनर एक्ट्यूएटर में आयताकार की तुलना में प्रति आकार कम स्ट्रोक लंबाई होती है, लेकिन उनके पास कम ऊंचाई प्रोफ़ाइल भी होती है। बल 500N तक और स्ट्रोक 15 मिमी तक होता है
वीसीएपी सीरीज के प्लेनर एक्ट्यूएटर बहुत छोटे स्ट्रोक के एक्स-वाई एक्सिस आंदोलनों के लिए आदर्श समाधान हैं और उनका मुख्य बाजार अर्धचालक और माइक्रो मशीन टूल्स उद्योगों में है।
सूक्ष्म-मशीनों के क्षेत्र में, एक्सवाई-अक्ष रैखिक आवाज कॉइल मोटर्स फ्लैट प्रकार के मोटर्स का व्यापक रूप से उच्च सटीकता के कारण सटीक स्थिति और सूक्ष्म-मशीन कार्य के लिए उपयोग किया जाता है,उच्च गति और त्वरित प्रतिक्रियावे आम तौर पर एक एकीकृत संरचना के रूप में डिज़ाइन किए जाते हैं, जो कम जगह लेते हैं और माइक्रो-मशीन टूल की समग्र संरचना की कॉम्पैक्टता में योगदान देते हैं।
इनकी कम प्रोफाइल डिजाइन इनको उन अनुप्रयोगों के लिए आदर्श बनाती है जहां स्थान सीमित है, विशेष रूप से सूक्ष्म मशीनों की जटिल लेआउट आवश्यकताओं के लिए।
फ्लैट सीरीज वॉयस कॉइल मोटर्स का उपयोग आमतौर पर माइक्रो-मशीनों पर टेबल पोजिशनिंग के लिए किया जाता है ताकि यह सुनिश्चित किया जा सके कि मशीनिंग के दौरान वर्कपीस को उच्च सटीकता के साथ निर्दिष्ट स्थिति में ले जाया जा सके।वे लेजर मशीनिंग के लिए उपयुक्त हैं, माइक्रो-फ्राइंग, माइक्रो-ड्रिलिंग और अन्य मशीनिंग प्रक्रियाओं के लिए उच्च परिशुद्धता आंदोलन और बहु-अक्ष समन्वय की आवश्यकता होती है।
फ्लैट वॉयस कॉइल मोटर्स का उपयोग उन अनुप्रयोगों में भी किया जा सकता है जिनके लिए छोटी दूरी पर तेज और सटीक आंदोलन की आवश्यकता होती है, जैसे स्कैनिंग सिस्टम या माइक्रो-मैशनिंग में माइक्रो-पोजिशनिंग चरण।
आम तौर पर सूक्ष्म इलेक्ट्रॉनिक असेंबली, ऑप्टिकल डिवाइस निर्माण और अन्य कार्यों में उच्च आवृत्ति प्रतिक्रिया और सटीक स्थिति की आवश्यकता होती है।
इनकी कम प्रोफाइल डिजाइन इनको उन अनुप्रयोगों के लिए आदर्श बनाती है जहां स्थान सीमित है, विशेष रूप से सूक्ष्म मशीनों की जटिल लेआउट आवश्यकताओं के लिए।
फ्लैट सीरीज वॉयस कॉइल मोटर्स का उपयोग आमतौर पर माइक्रो-मशीनों पर टेबल पोजिशनिंग के लिए किया जाता है ताकि यह सुनिश्चित किया जा सके कि मशीनिंग के दौरान वर्कपीस को उच्च सटीकता के साथ निर्दिष्ट स्थिति में ले जाया जा सके।वे लेजर मशीनिंग के लिए उपयुक्त हैं, माइक्रो-फ्राइंग, माइक्रो-ड्रिलिंग और अन्य मशीनिंग प्रक्रियाओं के लिए उच्च परिशुद्धता आंदोलन और बहु-अक्ष समन्वय की आवश्यकता होती है।
फ्लैट वॉयस कॉइल मोटर्स का उपयोग उन अनुप्रयोगों में भी किया जा सकता है जिनके लिए छोटी दूरी पर तेज और सटीक आंदोलन की आवश्यकता होती है, जैसे स्कैनिंग सिस्टम या माइक्रो-मैशनिंग में माइक्रो-पोजिशनिंग चरण।
आम तौर पर सूक्ष्म इलेक्ट्रॉनिक असेंबली, ऑप्टिकल डिवाइस निर्माण और अन्य कार्यों में उच्च आवृत्ति प्रतिक्रिया और सटीक स्थिति की आवश्यकता होती है।
उत्पाद पैरामीटरः
| उत्पाद मॉडल | चोटी बल (एन) | निरंतर बल 25°C ((N) पर | कुल स्ट्रोक (मिमी) | अधिकतम वोल्टेज (V) | बैक ईएमएफ स्थिर (V/m/s) | लम्बाई (मिमी) | चौड़ाई (मिमी) | ऊँचाई (मिमी) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
| पैरामीटर | मूल्य |
|---|---|
| जीवनकाल | लम्बा |
| शोर स्तर | कम |
| मॉडल संख्या | वीसीएपी श्रृंखला |
| बल | उच्च |
| प्रकार | फ्लैट टाइप वॉयस कॉइल मोटर |
| स्थिति की सटीकता | उच्च |
| आकार (मिमी) | 80*74*25 |
| कीवर्ड | विद्युत डीसी मोटर |
आवेदनः
एक आवाज कॉइल मोटर का मुख्य अनुप्रयोगः
1अर्धचालक उद्योगः लेखन, काटने, ड्रिलिंग, परिवहन प्रणाली, वेल्डिंग, रोबोटिक्स।
2. क्षेत्र में वाल्व संचालनःटाइप मीटरिंग वाल्व,दबाव परीक्षण प्रणाली,pneumatic valve chemistry injection system.
3सूक्ष्म मशीन उद्योगः फीड सिस्टम, सूक्ष्म ड्रिलिंग, सटीक मुद्रांकन।
4. कंपन प्रणाली: शेकिंग टेबल, कंपन मंच.
5चिकित्सा फाइलः सूक्ष्म-इंजेक्शन प्रणाली, श्वसन उपकरण, परीक्षण उपकरण।
6विमानन प्रौद्योगिकी: उड़ान नियंत्रण प्रणाली, पायलट प्रतिक्रिया प्रणाली।
7.व्यावसायिक उपयोग का क्षेत्रःकंप्यूटर शीतलन पंप लघु कैमरा ऑटो फोकस प्रणाली।
8स्वचालन उद्योगः लेजर उपकरण, डिस्पेंसर, परीक्षण उपकरण, कपड़ा मशीनरी।
