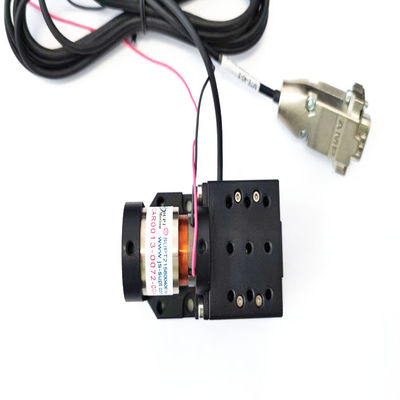

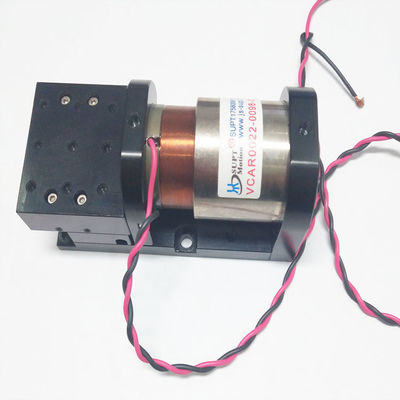

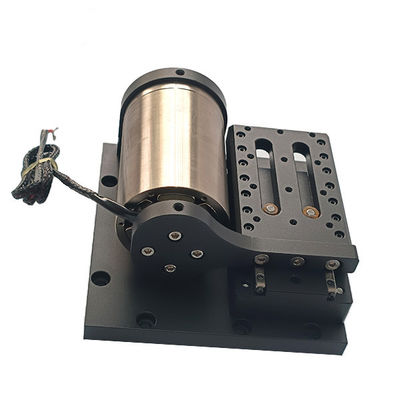

उच्च आवृत्ति आवाज कॉइल मोटर चरण कम गति डीसी रैखिक मोटर चालित ऑप्टिकल चरण
| उत्पत्ति के प्लेस | जियांगसू, चीन |
|---|---|
| ब्रांड नाम | SUPT |
| प्रमाणन | ISO9001 |
| मॉडल संख्या | VCAR0013-0072-00A |
| न्यूनतम आदेश मात्रा | ≥1 |
| मूल्य | $430.00 - $440.00/pieces |
| पैकेजिंग विवरण | कार्टन और लकड़ी के बक्से वॉयस कॉइल मोटर |
| प्रसव के समय | 1-5 उत्पाद 5-7 दिनों में शिपमेंट, नमूने 3-5 दिन, थोक में बातचीत करनी होगी |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 3000 पीस/पीस प्रति क्वार्टर वॉयस कॉइल मोटर |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| वारंटी | 3महीने-1साल | प्रयोग | नाव, कार, इलेक्ट्रिक साइकिल, रोबोट, यूएवी, मेडिकल वेंटिलेटर, ऑप्टिक्स, 3डी प्रिंटिंग, माइक्रोस्कोप |
|---|---|---|---|
| प्रकार | माइक्रो मोटर | टॉर्कः | 30 |
| निर्माण | स्थायी चुंबक | विनिमय | ब्रश |
| सुविधा की रक्षा करें | पूरी तरह से संलग्न | स्पीड (आरपीएम) | चर गति |
| सतत चालू (ए) | 4.3 | दक्षता | आईई 1 |
| शिखर बल(एन) | 13 | अधिकतम यात्रा(मिमी) | 7.2 |
| वॉयस कॉइल मोटर (वी) | 26.6 | वजन रोटर (किग्रा) | 16.2 |
| स्टेटर व्यास (मिमी) | 26.2 | सतत बल(एन) | 4.2 |
| पोर्ट | शंघाई वॉयस कॉइल मोटर | ||
| प्रमुखता देना | उच्च आवृत्ति ध्वनि कॉइल चरण,आवाज कॉइल स्टेज कम गति,डीसी रैखिक मोटरित ऑप्टिकल स्टेज |
||
उत्पाद विवरण
उच्च आवृत्ति आपूर्ति कम गति डीसी रैखिक मोटर प्रकाशिकी रैखिक चरण
उत्पाद का वर्णन
वीसीएम मोटर नियंत्रक आवाज कॉइल मोटर मॉड्यूल के प्रदर्शन को अनुकूलित करने में महत्वपूर्ण भूमिका निभाता है। यह कॉइल के माध्यम से बहने वाले विद्युत धारा के सटीक नियंत्रण को सक्षम करता है,सटीक स्थिति और आंदोलन नियंत्रण के लिए अनुमति देता हैमोटर नियंत्रक स्थिति प्रतिक्रिया, गति प्रोफाइल और अनुकूलित नियंत्रण एल्गोरिदम जैसी उन्नत सुविधाएं भी प्रदान कर सकता है, जो वीसीएम मॉड्यूल की बहुमुखी प्रतिभा और कार्यक्षमता को बढ़ाता है।
कार्य सिद्धांत:
एक वॉयस कॉइल मोटर मॉड्यूल में एक स्थायी चुंबक और तार की एक कॉइल होती है। जब एक विद्युत धारा कॉइल के माध्यम से गुजरती है, तो यह एक चुंबकीय क्षेत्र उत्पन्न करती है।यह चुंबकीय क्षेत्र स्थायी चुंबक के साथ बातचीत करता हैवर्तमान की दिशा और परिमाण को नियंत्रित करके, स्लाइडिंग प्लेटफॉर्म की गति और स्थिति को सटीक रूप से नियंत्रित किया जा सकता है।
आवाज कॉइल मोटर मॉड्यूल स्लाइडिंग प्लेटफार्मों के लिए कुशल और सटीक रैखिक गति नियंत्रण समाधान हैं। उनकी उच्च सटीकता, तेजी से प्रतिक्रिया, चिकनी संचालन और कॉम्पैक्ट आकार के साथ,वे विभिन्न उद्योगों में अनुप्रयोग पाते हैं. वीसीएम मॉड्यूल के मोटर नियंत्रक सटीक नियंत्रण और उन्नत सुविधाएं प्रदान करके अपने प्रदर्शन को और बढ़ाते हैं।आवाज कॉइल मोटर मॉड्यूल गति नियंत्रण प्रणालियों के अनुकूलन में महत्वपूर्ण भूमिका निभाने की संभावना है.
तकनीकी मापदंडः
| उत्पाद पैरामीटर | |||||||||||
| मापदंड प्रदर्शन | इकाइयां | VCARO006- 0050-O0A |
VCARO013- 0072-00A |
VCARO022- 0098-OA |
VCARO033- 0099-00A |
VCARO044- 0249-OOA |
VCARD070- 0149-oA |
VCAR0087- 0062-OOA |
VCARO140- 0150-OOA |
VCAR0262- 0112-00A |
VCAR0262- 0249-00A |
| अधिकतम जोर | एन | 6.2 | 13 | 22 | 33 | 44 | 70 | 87 | 140 | 262 | 262 |
| समर्थित धक्का |
एन | 2.6 | 4.2 | 6.6 | 8 | 11.7 | 27.3 | 21.7 | 42.2 | 111 | 112 |
| प्रभावी स्ट्रोक | मिमी | 5 | 7.2 | 9.8 | 9.9 | 24.9 | 14.9 | 6.2 | 15 | 11.2 | 24.9 |
| पीक करंट | ए | 1.7 | 2.3 | 3.8 | 4.5 | 4.95 | 4 | 6.85 | 5.3 | 6.4 | 10.1 |
| पीक वोल्टेज | v | 15.7 | 26.6 | 24.7 | 24.3 | 44.9 | 26.9 | 34.5 | 33.4 | 35.1 | 28.2 |
| जोर स्थिर | नहीं | 3.57 | 5.72 | 5.8 | 5.87 | 8.88 | 17.7 | 12.7 | 26.6 | 41 | 26 |
| एन्कोडर रिज़ॉल्यूशन | उह | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.10.5/1 | 0.1/.5/1 | 10.51 | o.1/05/1 |
| दोहराने की सटीकता | उह | 37021 | 37021 | 37021 | 37021 | 37021 | 37021 | 37021 | 1/5/1o | 37021 | 37021 |
| सीधापन | उह | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी |
| समतलता | उह | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी | (K3/25 मिमी | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी |
|
उत्पाद मॉडल |
चोटी बल (एन) |
निरंतर बल 25°C ((N) |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिर (V/m/S) |
कॉइल का वजन घ) |
स्टेटरDइमामीटर (मिमी) |
कॉइल की लंबाई दर्ज करें (मिमी) |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.5 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.9 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 51 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 75 | 58 | 72 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 95 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 45 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 170 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.4 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 130 | 73 | 27.5 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 275 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 740 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 700 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 640 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 770 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.3 | 37.3 | 38 | 29.8 | 1040 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 6305 | 254.9 | 14.5 | 104 | 1390 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 73.5 | 68 | 1050 | 110 | 143.7 |
अनुप्रयोग:
आवाज कॉइल मोटर मॉड्यूल एक रैखिक मंच उच्च संकल्प, लघु स्ट्रोक, हल्के वजन और कम शोर के साथ है। उच्च परिशुद्धता, छोटी दूरी, कम शोर अनुप्रयोगों के लिए आदर्श है। इसके छोटे आकार के कारण,यह विशेष रूप से संकीर्ण स्थान के लिए उपयुक्त है. आवाज कॉइल मोटर कॉइल, चुंबक और ड्राइविंग चुंबक से बना है. आधार विमानन एल्यूमीनियम द्वारा सटीक मशीनिंग है,जिसमें अच्छी स्थिरता है और यह उच्च गति वाले दोलन और प्रतिवर्ती आंदोलन कर सकता है. कॉइल नियंत्रण सर्किट से जुड़ा हुआ है, और जब एक वर्तमान लागू किया जाता है, यह एक चुंबकीय क्षेत्र है कि चुंबक के चुंबकीय क्षेत्र के साथ बातचीत उत्पन्न करता है,चुंबक के आंदोलन और संरचना ड्राइव करने के लिए कारण. इसकी पोजिशनिंग सटीकता 0.1um-0.5um तक पहुंचती है और त्वरण 20G तक पहुंचता है। आवाज कॉइल मोटर मॉड्यूल रैखिक मंच विशेष रूप से छोटे स्ट्रोक के साथ बंद-लूप सर्वो अनुप्रयोगों के लिए उपयुक्त है.वॉयस कॉइल एक्ट्यूएटर प्लेटफॉर्म मशीनिंग स्थिति, गति, त्वरण और बल नियंत्रण को सक्षम करता है। वॉयस कॉइल मोटर्स में उच्च रिज़ॉल्यूशन, लघु स्ट्रोक, हल्के वजन और कम शोर के फायदे हैं,उन्हें उच्च परिशुद्धता, छोटी दूरी और कम शोर के अनुप्रयोगों के लिए आदर्श बनाते हैं।
हमारी सेवाएँ
तकनीकी संकेतकों और विनिर्देशों को अनुकूलित किया जा सकता है
संतोषजनक बिक्री के बाद सेवा
कंपनी की जानकारी
पैकेजिंग और शिपिंग
प्रमाणपत्र
अक्सर पूछे जाने वाले प्रश्न
मोटर:
1. यात्रा: वास्तविक यात्रा, कुल यात्रा की गणना के लिए उपयोग की जाती हैकामूल्य बल.
2गति की दिशाः क्षैतिज या ऊर्ध्वाधर स्थापना 90 डिग्री।
3भार बल:cके विपरीत दिशा में क्षणिकबलपरमोटर, जैसे कि स्प्रिंग्स आदि।
4भार भारः गति के कुल गुणवत्ता भाग, गुणवत्ता स्लाइडर सहित
5गति का प्रकारः 1.बिन्दु से बिन्दु में आवागमन;2.नियम के पारस्परिकता (जैसे स्कैनिंग).
6गति वक्रः 1.एक ट्रैपेज़ोइडल गति वक्र;2.त्रिभुज गति वक्र; 3.सीनस गति वक्र.
