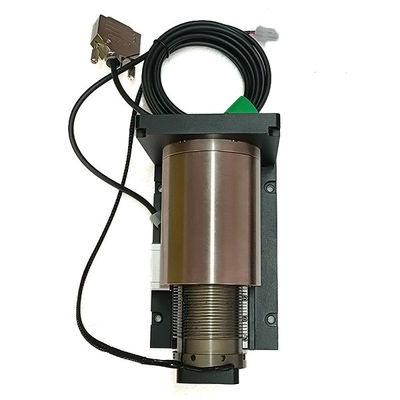

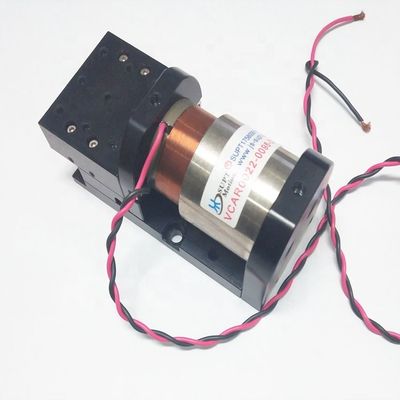

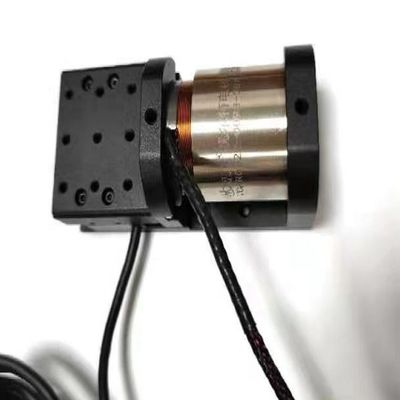

उच्च प्रतिक्रिया मोटर मॉड्यूल स्टेज वॉयस कॉइल ऑप्टिकल सिस्टम के लिए रैखिक स्टेज
| उत्पत्ति के प्लेस | जियांगसू, चीन |
|---|---|
| ब्रांड नाम | SUPT Motion |
| प्रमाणन | ce,ISO9001,CCC |
| मॉडल संख्या | VCAR0022-0098-00A |
| न्यूनतम आदेश मात्रा | ≥1 |
| मूल्य | $380.00/pieces >=1 pieces |
| पैकेजिंग विवरण | इलेक्ट्रिक मोशन प्लेटफॉर्म के लिए कार्डबोर्ड/लकड़ी का बॉक्स |
| प्रसव के समय | 1-5 उत्पाद 5-7 दिनों में शिपमेंट, नमूने 3-5 दिन, थोक में बातचीत करनी होगी |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 3000 पीस/पीस प्रति माह इलेक्ट्रिक मोशन प्लेटफॉर्म |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| वारंटी | 3महीने-1साल | प्रयोग | नाव, कार, इलेक्ट्रिक साइकिल, यूएवी, रोबोट, मेडिकल रेस्पिरेटर, माइक्रोस्कोप, ऑप्टिक्स |
|---|---|---|---|
| प्रकार | माइक्रो मोटर | टॉर्कः | अनुरोध |
| निर्माण | स्थायी चुंबक | विनिमय | ब्रश |
| सुविधा की रक्षा करें | पूरी तरह से संलग्न | स्पीड (आरपीएम) | उच्च गति |
| सतत चालू (ए) | 3.8 | दक्षता | आईई 1 |
| शिखर बल(एन) | 22 | स्ट्रोक(मिमी) | 9.8 |
| विद्युत गति मंच(v) | 24.7 | पोर्ट | शंघाई |
| प्रमुखता देना | उच्च प्रतिक्रिया मोटर मॉड्यूल चरण,आवाज कॉइल रैखिक चरण 3.8A,ऑप्टिकल प्रणालियों के लिए वॉयस कॉइल रैखिक चरण |
||
उत्पाद विवरण
ऑप्टिकल प्रणालियों के लिए उच्च प्रतिक्रिया निम्न धारा रैखिक मंच मॉड्यूल
उत्पाद का वर्णन
रैखिक प्लेटफार्म मॉड्यूल सटीक और नियंत्रित रैखिक गति प्रदान करने की क्षमता के कारण प्रकाशिकी के क्षेत्र में महत्वपूर्ण अनुप्रयोग पाते हैं।ये मॉड्यूल विभिन्न ऑप्टिकल प्रणालियों और प्रयोगों में आवश्यक घटक हैं।, ऑप्टिकल तत्वों की सटीक स्थिति, संरेखण और आंदोलन को सक्षम करता है। ऑप्टिक्स के क्षेत्र में रैखिक मंच मॉड्यूल के कुछ प्रमुख अनुप्रयोगों में शामिल हैंः
1सटीक ऑप्टिक्स संरेखणः रैखिक प्लेटफार्म मॉड्यूल का उपयोग ऑप्टिकल सिस्टम में लेंस, दर्पण, प्रिज्म और फिल्टर जैसे ऑप्टिकल घटकों को सटीक रूप से संरेखित करने के लिए किया जाता है।उनके सटीक गति नियंत्रण कुशल प्रकाश संचरण और सटीक छवि गठन के लिए इष्टतम संरेखण सुनिश्चित करता है.
2सूक्ष्मदर्शी प्रणालियाँ:सूक्ष्मदर्शी उद्देश्यों, चरणों और अन्य घटकों की सटीक गति की अनुमति देकर रैखिक मंच मॉड्यूल सूक्ष्मदर्शी सेटअप में महत्वपूर्ण भूमिका निभाते हैं।यह सटीक फोकस सुनिश्चित करता है, नमूना स्कैनिंग, और जैविक और सामग्री विज्ञान में इमेजिंग।
3लेजर बीम स्टीयरिंग: लेजर सिस्टम में लेजर बीम के आंदोलन को नियंत्रित करने के लिए रैखिक चरणों का उपयोग किया जाता है। वे बीम की दिशा, कोण, गति और गति को सटीक रूप से समायोजित करने की अनुमति देते हैं।और लेजर काटने जैसे कार्यों के लिए स्थिति, मार्किंग और सामग्री प्रसंस्करण।
4स्पेक्ट्रोस्कोपी: रैखिक प्लेटफार्म मॉड्यूल स्पेक्ट्रोस्कोपिक सेटअप में नमूनों, डिटेक्टरों और प्रकाश स्रोतों की आवाजाही की सुविधा प्रदान करते हैं।यह विभिन्न विश्लेषणात्मक और वैज्ञानिक अनुप्रयोगों के लिए प्रकाश स्पेक्ट्रम की नियंत्रित स्कैनिंग और विश्लेषण की अनुमति देता है.
5हस्तक्षेपमिति: हस्तक्षेपमिति सेटअप में, रैखिक प्लेटफार्म मॉड्यूल हस्तक्षेप पैटर्न बनाने के लिए आवश्यक नियंत्रित गति को सक्षम करते हैं। यह दूरी जैसे मापदंडों को मापने के लिए आवश्यक है,विस्थापन, और उच्च सटीकता के साथ सतह की विशेषताओं.
6ऑप्टिकल परीक्षण और विशेषताः परीक्षण और विशेषता प्रक्रियाओं के दौरान ऑप्टिकल घटकों की सटीक स्थिति के लिए ऑप्टिकल परीक्षण में रैखिक प्लेटफार्मों का उपयोग किया जाता है।यह ऑप्टिकल गुणों के सुसंगत और दोहराए जाने योग्य माप सुनिश्चित करता है.
7ऑप्टिकल फाइबर संरेखण: रैखिक प्लेटफार्म मॉड्यूल फाइबर के भीतर और बाहर प्रकाश के कुशल युग्मन के लिए ऑप्टिकल फाइबर और फाइबर ऑप्टिक्स घटकों को संरेखित करने में सहायता करते हैं।दूरसंचार में यह महत्वपूर्ण है।, फाइबर ऑप्टिक सेंसर और डेटा ट्रांसमिशन अनुप्रयोग।
8. फोटोलिथोग्राफी: सेमीकंडक्टर विनिर्माण और माइक्रोफैब्रिकेशन के लिए फोटोलिथोग्राफी प्रणालियों में रैखिक चरणों का उपयोग किया जाता है। वे मास्क और सब्सट्रेट की सटीक स्थिति को सक्षम करते हैं,सूक्ष्म संरचनाओं के सटीक पैटर्न में योगदान.
9बीम विस्तार और संरेखण: रैखिक गति प्लेटफार्म विभिन्न ऑप्टिकल सेटअप में बीम व्यास और संरेखण को समायोजित करने में सहायता करते हैं, यह सुनिश्चित करते हुए कि ऑप्टिकल बीम आवश्यकतानुसार केंद्रित या विस्तारित हों।
10ऑप्टिकल इंस्ट्रूमेंटेशन: रेखीय चरणों को दूरबीन, माइक्रोस्कोप और स्पेक्ट्रोमीटर सहित विभिन्न ऑप्टिकल उपकरणों में एकीकृत किया जाता है।घटकों के नियंत्रित आंदोलन को सक्षम करने और समग्र प्रदर्शन को बढ़ाने के लिए.
तकनीकी मापदंडः
| उत्पाद पैरामीटर | |||||||||||
| मापदंड प्रदर्शन | इकाइयां | VCAR0006- 0050-00A |
VCAR0013- 0072-00A |
VCAR0022- 0098-00A |
VCAR0033- 0099-00A |
VCAR0044- 0249-00A |
VCAR0070- 0149-00A |
VCAR0087- 0062-00A |
VCAR0140- 0150-00A |
VCAR0262- 0112-00A |
VCAR0262- 0249-00A |
| अधिकतम जोर | एन | 6.2 | 13 | 22 | 33 | 44 | 70 | 87 | 140 | 262 | 262 |
| समर्थित धक्का |
एन | 2.6 | 4.2 | 6.6 | 8 | 11.7 | 27.3 | 21.7 | 42.2 | 111 | 112 |
| प्रभावी स्ट्रोक | मिमी | 5 | 7.2 | 9.8 | 9.9 | 24.9 | 14.9 | 6.2 | 15 | 11.2 | 24.9 |
| पीक करंट | ए | 1.7 | 2.3 | 3.8 | 4.5 | 4.95 | 4 | 6.85 | 5.3 | 6.4 | 10.1 |
| पीक वोल्टेज | v | 15.7 | 26.6 | 24.7 | 24.3 | 44.9 | 26.9 | 34.5 | 33.4 | 35.1 | 28.2 |
| जोर स्थिर | नहीं | 3.57 | 5.72 | 5.8 | 5.87 | 8.88 | 17.7 | 12.7 | 26.6 | 41 | 26 |
| एन्कोडर रिज़ॉल्यूशन | उह | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.10.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/05/1 |
| दोहराने की सटीकता | उह | 5/10 | 5/10 | 5/10 | 5/10 | 5/10 | 5/10 | 5/10 | 5/10 | 5/10 | 5/10 |
| सीधापन | उह | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी |
| समतलता | उह | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी | (K3/25 मिमी | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी | K3/25 मिमी |
| उत्पाद मॉडल | चोटी बल (एन) |
निरंतर बल 25°C ((N) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिर (V/m/s) |
कॉइल का वजन घ) |
स्टेटर व्यास (मिमी) | लम्बाई (मिमी) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
अनुप्रयोग:
आवाज कॉइल मोटर मॉड्यूल का रैखिक मंच विशेष रूप से कम स्ट्रोक के साथ बंद लूप सर्वो अनुप्रयोगों के लिए उपयुक्त है। आधार विमानन एल्यूमीनियम के साथ सटीक मशीनिंग है,जिसमें अच्छी स्थिरता है और उच्च गति वाले दोलन और दोलन आंदोलन कर सकता है. सरल और विश्वसनीय नियंत्रण, कोई पीछे की ओर डिवाइस की आवश्यकता नहीं है, रखरखाव मुक्त लंबे जीवन. इसके छोटे आकार के कारण, यह विशेष रूप से संकीर्ण स्थानों के लिए उपयुक्त है.आवाज कॉइल actuator मंच मशीनिंग स्थिति को सक्षम बनाता है, गति, त्वरण और बल नियंत्रण। पोजिशनिंग सटीकता स्तर 0.1um-0.5um तक पहुंचता है, और त्वरण 20G तक पहुंचता है। इसके अनुप्रयोगों की विस्तृत श्रृंखला में नौकाओं, ऑटोमोबाइल,विद्युत साइकिल, ड्रोन, रोबोट, मेडिकल वेंटिलेटर, माइक्रोस्कोप, एंडोस्कोप और ऑप्टिकल प्रोजेक्ट। विभिन्न गति और जोर आवश्यकताओं के अनुसार उपयुक्त ड्राइवरों और नियंत्रकों को कॉन्फ़िगर करें।मंच संरचना मशीनीकृत और अनुकूलित किया जा सकता हैविभिन्न अनुप्रयोगों के अनुसार, उपयुक्त रैखिक मार्गदर्शक तंत्र, विभिन्न प्रकार के उच्च परिशुद्धता रैखिक मार्गदर्शक आदि चुनें।
हमारी सेवाएँ
तकनीकी संकेतकों और विनिर्देशों को अनुकूलित किया जा सकता है।
एक नमूना, माल इकट्ठा।
संतोषजनक बिक्री के बाद सेवा।
कंपनी की जानकारी
पैकेजिंग और शिपिंग
प्रमाणपत्र
अक्सर पूछे जाने वाले प्रश्न
1. यात्रा: वास्तविक यात्रा, कुल यात्रा की गणना के लिए उपयोग की जाती हैकामूल्य बल.
2गति की दिशाः क्षैतिज या ऊर्ध्वाधर स्थापना 90 डिग्री।
3भार बल:cके विपरीत दिशा में क्षणिकबलपरमोटर, जैसे कि स्प्रिंग्स आदि।
4भार भारः गति के कुल गुणवत्ता भाग, गुणवत्ता स्लाइडर सहित
5गति का प्रकारः 1.बिन्दु से बिन्दु में आवागमन;2.नियम के पारस्परिकता (जैसे स्कैनिंग).
6गति वक्रः 1.एक ट्रैपेज़ोइडल गति वक्र;2.त्रिभुज गति वक्र; 3.सीनस गति वक्र.
