लघु प्रतिक्रिया समय आवाज कॉइल मोटर मॉड्यूल उच्च परिशुद्धता रैखिक स्थिति चरण
| उत्पत्ति के प्लेस | जियांगसू, चीन |
|---|---|
| ब्रांड नाम | SUPT |
| प्रमाणन | ISO9001 |
| मॉडल संख्या | VCAR0070-0149-00A |
| न्यूनतम आदेश मात्रा | 2 टुकड़े |
| मूल्य | $365.00/pieces >=2 pieces |
| पैकेजिंग विवरण | कार्टन और लकड़ी के बक्से वॉयस कॉइल मोटर |
| प्रसव के समय | 1-5 उत्पाद 5-7 दिनों में शिपमेंट, नमूने 3-5 दिन, थोक में बातचीत करनी होगी |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 2000 पीस/पीस प्रति माह वॉयस कॉइल मोटर |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| वारंटी | 3महीने-1साल | प्रयोग | नाव, कार, इलेक्ट्रिक साइकिल, यूएवी, रोबोट, मेडिकल वेंटिलेटर, माइक्रोस्कोप, एंडोस्कोप, ऑप्टिक्स |
|---|---|---|---|
| प्रकार | माइक्रो मोटर | टॉर्कः | अनुरोध |
| निर्माण | स्थायी चुंबक | विनिमय | ब्रश |
| सुविधा की रक्षा करें | पूरी तरह से संलग्न | स्पीड (आरपीएम) | उच्च गति |
| सतत चालू (ए) | 4 ए | दक्षता | आईई 1 |
| शिखर बल(एन) | 70 | अधिकतम यात्रा(मिमी) | 14.9 |
| वॉयस कॉइल मोटर (वी) | 26.9 | वजन रोटर (किग्रा) | 79 |
| स्टेटर व्यास (मिमी) | 43 | सतत बल(एन) | 27.3 |
| पोर्ट | शंघाई वॉयस कॉइल मोटर | ||
| प्रमुखता देना | लघु प्रतिक्रिया समय मोटर मॉड्यूल,वाइस कॉइल पोजिशनिंग स्टेज 70N,उच्च परिशुद्धता 70 एन वॉयस कॉइल पोजिशनिंग स्टेज |
||
उत्पाद विवरण
उच्च परिशुद्धता और लघु प्रतिक्रिया समय आवाज कॉइल एक्ट्यूएटर स्तर रैखिक मंच
उत्पाद का वर्णन
आवाज कॉइल मोटर्स के लिए रैखिक मंच का डिजाइन सिद्धांत आवाज कॉइल मोटर्स के कामकाज के सिद्धांत पर आधारित है,सटीक रैखिक गति नियंत्रण प्राप्त करने के लिए यांत्रिक संरचना और नियंत्रण प्रणाली के साथ संयुक्तनिम्नलिखित आवाज कॉइल मोटर्स के लिए एक रैखिक मंच के डिजाइन के बुनियादी सिद्धांत और अवधारणा हैः
1. वॉयस कॉइल मोटर कार्य सिद्धांतः वॉयस कॉइल मोटर एक रैखिक मोटर है जो एक स्थिर चुंबकीय क्षेत्र और एक चलती कॉइल से बना है। जब कॉइल के माध्यम से ऊर्जा दी जाती है,उत्पन्न करंट और चुंबकीय क्षेत्र एक बल उत्पन्न करने के लिए बातचीत करते हैं जो गाइड रेल पर रैखिक रूप से चलने के लिए कॉइल को चलाता है.
2यांत्रिक संरचना डिजाइनः आवाज कॉइल मोटर्स के लिए एक रैखिक मंच के डिजाइन में, यह गाइड, कॉइल,और मोशन ट्रांसमिशन संरचनाएंगाइड रेल और स्लाइडर में उच्च परिशुद्धता, कम घर्षण और उच्च कठोरता होनी चाहिए ताकि चिकनी गति सुनिश्चित हो सके।
3बंद संरचनाः बाहरी कणों और पर्यावरण प्रभावों को रोकने के लिए,मोटर घटकों की सुरक्षा और स्थिर संचालन सुनिश्चित करने के लिए एक बंद यांत्रिक संरचना पर विचार किया जा सकता है.
4सेंसर की स्थापनाः वास्तविक समय में स्थिति प्रतिक्रिया प्राप्त करने के लिए एक रैखिक मंच पर एन्कोडर या हॉल सेंसर जैसे स्थिति सेंसर स्थापित करें।इन फीडबैक संकेतों का उपयोग बंद-लूप नियंत्रण में मोटर की गति को समायोजित करने और सटीक स्थिति नियंत्रण प्राप्त करने के लिए किया जाता है.
5. बंद लूप नियंत्रण प्रणाली: आवाज कॉइल मोटर रैखिक प्लेटफार्मों आमतौर पर एक बंद लूप नियंत्रण प्रणाली का उपयोग,जो वास्तविक समय की स्थिति प्रतिक्रिया के आधार पर मोटर के वर्तमान को समायोजित करता है ताकि कोइल को लक्ष्य स्थिति में सटीक रूप से स्थानांतरित किया जा सकेनियंत्रक एम्बेडेड या बाहरी हो सकता है, और आवेदन आवश्यकताओं के अनुसार चुना जा सकता है।
तकनीकी मापदंडः
| उत्पाद मॉडल | चोटी बल | निरंतर बल | कुल स्ट्रोक | पीक करंट | पीक वोल्टेज | जोर स्थिर | एन्कोडर रिज़ॉल्यूशन | दोहराएँ सटीकता |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 1.7 | 15.7 | 3.57 | 0.1/0.5/1 | 5/10 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 2.3 | 26.6 | 5.72 | 0.1/0.5/1 | 5/10 |
| VCAR0022-0098-00A | 22 | 6.5 | 9.8 | 3.8 | 24.7 | 5.8 | 0.1/0.5/1 | 5/10 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 4.5 | 24.3 | 5.87 | 0.1/0.5/1 | 5/10 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 4.95 | 44.9 | 8.88 | 0.1/0.5/1 | 5/10 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 4 | 26.9 | 17.7 | 0.1/0.5/1 | 5/10 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 6.85 | 34.5 | 12.7 | 0.1/0.5/1 | 5/10 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 6.4 | 35.1 | 41 | 0.1/0.5/1 | 5/10 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 10.1 | 28.2 | 26 | 0.1/0.5/1 | 5/10 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 11.7 | 31.6 | 37.2 | 0.1/0.5/1 | 5/10 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 19.9 | 73.5 | 68 | 0.1/0.5/1 | 5/10 |

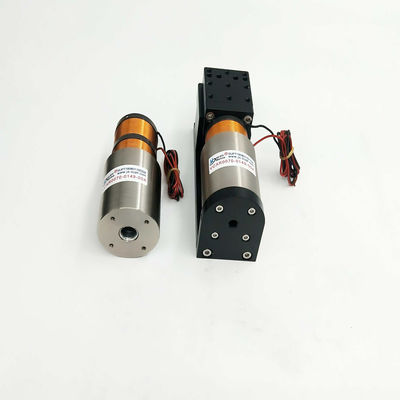

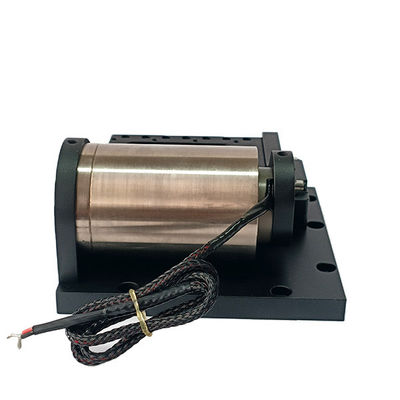

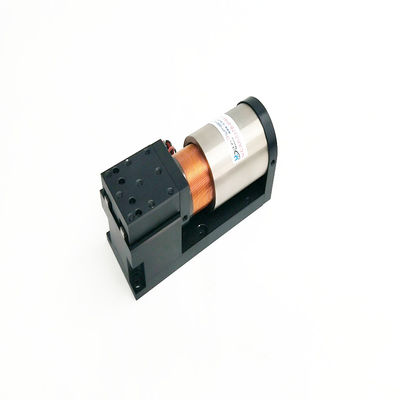

सिलेंडरिक आवाज कॉइल मोटर मॉड्यूल रैखिक मंच बंद-लूप सर्वो अनुप्रयोगों के लिए अधिक उपयुक्त है, इसका मॉडल VCAR0070-0149-00A है, विमानन एल्यूमीनियम सटीक मशीनिंग, अच्छी स्थिरता को अपनाता है,उच्च गति दोलन और पारस्परिक आंदोलन कर सकते हैं, इसका चरम जोर 70N है, निरंतर धारा 4A है, इसमें उच्च त्वरण, हल्के वजन, छोटे आकार, उच्च आवृत्ति शोर, उच्च परिशुद्धता, उच्च आवृत्ति ध्वनि, सटीक बल नियंत्रण है,तेजी से प्रतिक्रिया की गति (मिलीसेकंड त्वरण 20G तक) और अन्य विशेषताएं, और आंदोलन की एक उच्च आवृत्ति है, आसान नियंत्रण, सरल और विश्वसनीय संरचना, कोई रिवर्स डिवाइस, रखरखाव मुक्त, लंबे जीवन, लंबे समय के लिए लगातार काम कर सकते हैं,और वारंटी समय 3 महीने से 1 वर्ष हैइसके अनुप्रयोगों में चिकित्सा अर्धचालक, एयरोस्पेस और ऑटोमोटिव, नौका, ऑटोमोबाइल, इलेक्ट्रिक साइकिल, ड्रोन, रोबोट, मेडिकल वेंटिलेटर, माइक्रोस्कोप, एंडोस्कोप, ऑप्टिकल सिस्टम शामिल हैं।ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है.
हमारी सेवाएँ
तकनीकी संकेतकों और विनिर्देशों को अनुकूलित किया जा सकता है
संतोषजनक बिक्री के बाद सेवा
पैकेजिंग और शिपिंग
कंपनी की जानकारी
अक्सर पूछे जाने वाले प्रश्न
1. यात्रा: वास्तविक यात्रा, कुल यात्रा की गणना के लिए उपयोग की जाती हैकामूल्य बल.
2गति की दिशाः क्षैतिज या ऊर्ध्वाधर स्थापना 90 डिग्री।
3भार बल:cके विपरीत दिशा में क्षणिकबलपरमोटर, जैसे कि स्प्रिंग्स आदि।
4भार भारः गति के कुल गुणवत्ता भाग, गुणवत्ता स्लाइडर सहित
5गति का प्रकारः 1.बिन्दु से बिन्दु में आवागमन;2.नियम के पारस्परिकता (जैसे स्कैनिंग).
6गति वक्रः 1.एक ट्रैपेज़ोइडल गति वक्र;2.त्रिभुज गति वक्र; 3.सीनस गति वक्र.
