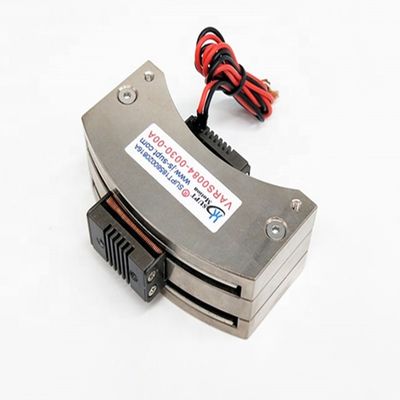

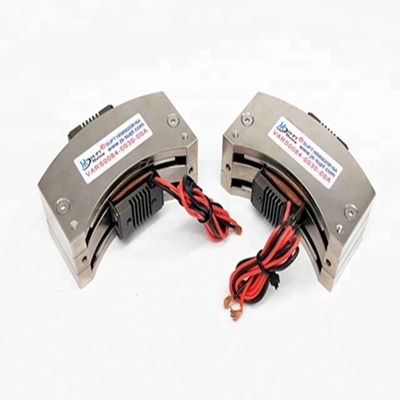

उच्च परिशुद्धता रोटरी वॉयस कॉइल मोटर फोकस लेंस स्लाइडर के लिए मूविंग कॉइल एक्ट्यूएटर
| उत्पत्ति के प्लेस | जियांगसू, चीन |
|---|---|
| ब्रांड नाम | SUPT |
| प्रमाणन | ce, ISO9001 |
| मॉडल संख्या | VARS0084-030-00A |
| न्यूनतम आदेश मात्रा | 2 टुकड़े |
| मूल्य | $215.00/pieces 2-29 pieces |
| पैकेजिंग विवरण | कार्टन पैकिंग |
| प्रसव के समय | सामान्य 5-7 दिन की डिलीवरी, 3-5 दिन तेज, थोक पर बातचीत करनी होगी |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | प्रति माह 1000 टुकड़ा / टुकड़े |
उत्पाद विवरण
| वारंटी | 3महीने-1साल | प्रयोग | नाव, कार, 3डी प्रिंटिंग, माइक्रोस्कोप, रोबोट, मेडिकल वेंटिलेटर, ऑप्टिकल प्रोजेक्ट |
|---|---|---|---|
| प्रकार | माइक्रो मोटर | टॉर्कः | 30 |
| निर्माण | स्थायी चुंबक | विनिमय | ब्रश |
| सुविधा की रक्षा करें | पूरी तरह से संलग्न | स्पीड (आरपीएम) | चर गति |
| सतत चालू (ए) | 2.8 | दक्षता | आईई 1 |
| पीक टॉर्क (एनएम) | 0.84 | अधिकतम यात्रा(मिमी) | 30 |
| वॉयस कॉइल मोटर (वी) | 6.3 | सतत टोक़ (एनएम) | 0.84 |
| बैक ईएमएफ कॉन्स्टेंट(एलएल)(केबी) | 0.2 | कुंडल वजन (जी) | 54.2 |
| लंबाई(मिमी) | 75 | चौड़ाई(मिमी) | 48.9 |
| ऊंचाई(मिमी) | 30.6 | अनुप्रयोग | सेमीकंडक्टर, स्वचालन, विमान उद्योग |
| पोर्ट | शंघाई | ||
| प्रमुखता देना | उच्च परिशुद्धता रोटरी वॉयस कॉइल मोटर,रोटरी वॉयस कॉइल मोटर 2.8A,चलती कॉइल एक्ट्यूएटर 2.8A |
||
उत्पाद विवरण
फोकसिंग लेंस स्लाइडर के लिए नई वॉयस कॉइल मोटर उच्च सटीकता उच्च आवृत्ति
उत्पाद का वर्णन
फोकसिंग लेंस में स्विंग प्रकार के नए वॉयस कॉइल मोटर्स का प्रयोग आमतौर पर फोकसिंग लेंस के सटीक समायोजन को प्राप्त करने के लिए बीम की फोकल लंबाई और फोकस को बदलने के लिए शामिल होता है।निम्नलिखित फोकस लेंस में स्विंग प्रकार के नए आवाज कॉइल मोटर के सामान्य उपयोग विधि है:
1मोटर की स्थापनाः स्विंग प्रकार के नए आवाज कॉइल मोटर को फोकसिंग लेंस से जुड़ी यांत्रिक संरचना पर स्थापित करें। सुनिश्चित करें कि मोटर और लेंस के बीच कनेक्शन सुरक्षित है।
2लेंस समर्थन संरचनाः सुनिश्चित करें कि फोकस लेंस एक समर्थन संरचना पर स्थापित है जो लेंस को मोटर के नियंत्रण में छोटे घूर्णन या दोलन आंदोलनों से गुजरने की अनुमति देता है।
3सर्किट कनेक्शनः मोटर के कॉइल को नियंत्रण सर्किट से कनेक्ट करें। यह नियंत्रण सर्किट इनपुट सिग्नल के आधार पर वर्तमान को नियंत्रित कर सकता है,इस प्रकार मोटर के घूर्णन या दोलन को नियंत्रित करना.
4सेंसर की स्थापना (वैकल्पिक): यदि बंद-लूप नियंत्रण और सटीक प्रतिक्रिया की आवश्यकता है,एक स्थिति सेंसर या कोण एन्कोडर मोटर और लेंस के बीच स्थापित किया जा सकता है लेंस की वास्तविक स्थिति की निगरानी करने के लिए.
5. नियंत्रण प्रणाली: एक नियंत्रण प्रणाली स्थापित करें जो नियंत्रण संकेतों को इनपुट करके मोटर के घूर्णन या दोलन को नियंत्रित कर सकती है। यह एक सूक्ष्म नियंत्रक या कंप्यूटर आधारित प्रणाली हो सकती है।
6गति नियंत्रणः मोटर के घूर्णन या स्विंग कोण को नियंत्रित करने के लिए वास्तविक आवश्यकताओं के अनुसार नियंत्रण संकेत को समायोजित करें। इससे लेंस की स्थिति में मामूली बदलाव हो सकते हैं।
7फोकस समायोजन: मोटर की गति को नियंत्रित करके फोकस लेंस में मामूली समायोजन किए जाते हैं। इससे बीम की फोकल लंबाई बदल सकती है,जिससे किरण का फोकल बिंदु बदल जाता है.
8वास्तविक समय प्रतिक्रिया (वैकल्पिक): यदि एक सेंसर स्थापित है, तो लेंस की स्थिति को वास्तविक समय में निगरानी की जा सकती है और अधिक सटीक फोकस नियंत्रण प्राप्त करने के लिए आवश्यकतानुसार समायोजित किया जा सकता है।
तकनीकी मापदंडः
| वीएआरएस स्विंग प्रकार की आवाज कॉइल मोटर श्रृंखला | ||||||||
| मॉडल | पीक टॉर्क ((एन-एम) | निरंतर टोक़25°C ((एन-एम) | अधिकतम यात्रा ((मिमी) | वोल्टेज ((V) | बैक ईएमएफ स्थिर ((V/m/S) | कॉइल का वजन ((जी) | चौड़ाई*ऊंचाई (मिमी) | लंबाई ((मिमी) |

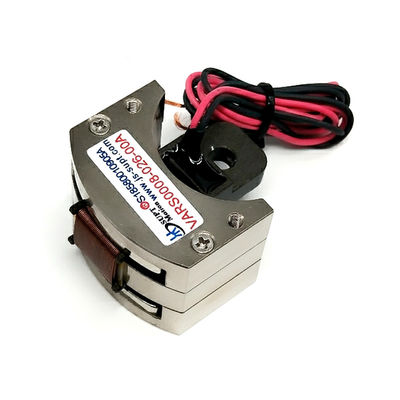

| VARS0008-026-00A | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.8*26.1 | 35.00 |
| VARS0017-090-00A | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| VARS0022-032-00A | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.5*26 | 60.00 |
| VARS0042-040-00A | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 53.6*30.3 | 82.00 |
| VARS0077-020-00A | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | 50*30 | 75.00 |
| VARS0084-030-00A | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.9*30.6 | 75.00 |
| VARS0120-020-00A | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.5*32 | 80.00 |
| VARS0706-014-00A | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | 65 गुना 54.5 | 115.00 |
| VARS4520-030-00A | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | 240*78 | 240.00 |
अनुप्रयोग:
स्विंग प्रकार की आवाज कॉइल मोटर श्रृंखला आयताकार श्रृंखला उत्पादों की तकनीक को अपनाती है, आयताकार श्रृंखला उत्पादों को एक निश्चित प्राथमिकता कोण स्थिति प्रणाली बनाने के लिए मोड़ती है।ठेठ टोक़ 100 डिग्री है और टोक़ 50N-मीटर है. इसकी प्रतिक्रिया आवृत्ति उच्च है, प्रतिक्रिया समय कम है, उच्च परिशुद्धता, उच्च गति, उच्च त्वरण आदि विशेषता है,स्विंग प्रकार श्रृंखला उत्पाद आमतौर पर लेजर प्रौद्योगिकी दर्पण लोकेटर में लागू होता है, उपयोगिता मॉडल अर्धचालक उद्योग, स्वचालन और विमान उद्योग के क्षेत्रों से संबंधित स्विंग प्रकार के वाल्व ब्रेक, स्विंग प्रकार की पोजिशनिंग सिस्टम और उड़ान नियंत्रक से संबंधित है।
