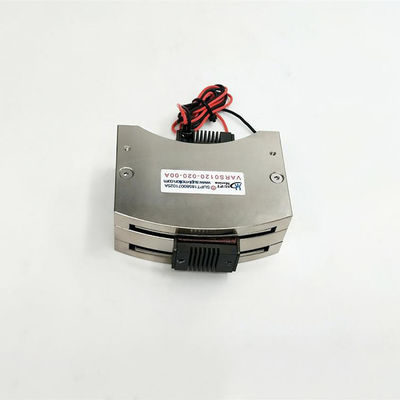

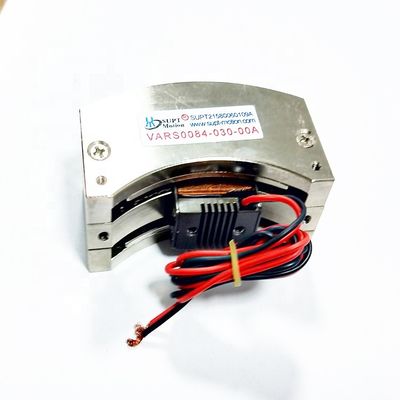

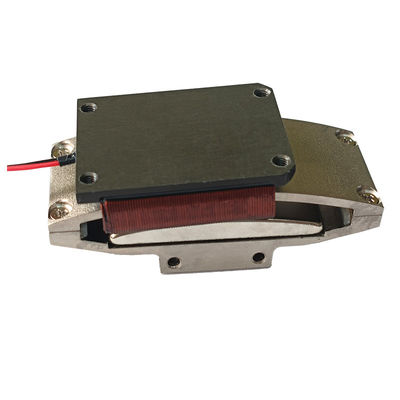

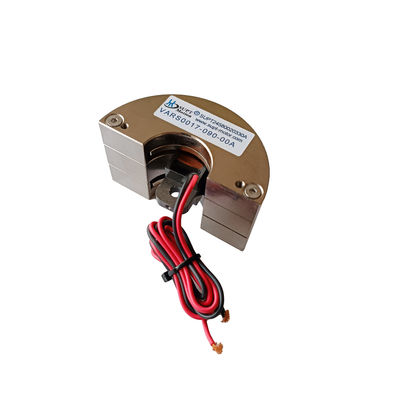

स्विंग प्रकार रोटरी वॉयस कॉइल मोटर उच्च आवृत्ति की गति

एक स्विंगिंग वॉयस कॉइल मोटर का डिजाइन और पैरामीटर गणना एक जटिल प्रक्रिया है जिसमें मोटर संरचना, चुंबकीय क्षेत्र वितरण,कॉइल का लेआउट, यांत्रिक विशेषताओं आदि निम्नलिखित स्विंगिंग वॉयस कॉइल मोटर के डिजाइन और मापदंडों की गणना के लिए सामान्य कदम हैंः
1आवश्यकताओं का विश्लेषणः मोटर की आवश्यकताओं का निर्धारण करें, जिसमें आवश्यक घूर्णन कोण, गति सीमा, भार आवश्यकताएं आदि शामिल हैं।
2मोटर प्रकारः आवेदन आवश्यकताओं के अनुसार उपयुक्त स्विंगिंग मोटर प्रकार, जैसे कि टॉर्शन प्रकार, स्विंगिंग प्रकार, या बहु डिग्री की स्वतंत्रता प्रकार चुनें।
3चुंबकीय क्षेत्र विश्लेषण: चुंबकीय क्षेत्र के वितरण और तीव्रता का निर्धारण करने के लिए चुंबकीय क्षेत्र विश्लेषण करना।इसे परिमित तत्व विश्लेषण (एफईए) जैसे तरीकों से अनुकरण और गणना की जा सकती है।.
4. कॉइल डिजाइनः कॉइल लेआउट डिजाइन करें, कॉइल के घुमावों, मोड़, तार विनिर्देशों, आदि की संख्या निर्धारित करें। कॉइल का डिजाइन टॉर्क, प्रतिक्रिया गति,और मोटर की दक्षता.
5यांत्रिक विश्लेषणः आवश्यक टोक़ और गतिशील विशेषताओं को निर्धारित करने के लिए मोटर की घूर्णन जड़ता, भार, घर्षण आदि जैसे कारकों को ध्यान में रखते हुए यांत्रिक विश्लेषण करें।
6पैरामीटर गणनाः
वर्तमान गणनाः आवश्यक टोक़ और आवश्यक टोक़ स्थिर के आधार पर आवश्यक वर्तमान की गणना की जाती है।
प्रतिरोध और अनुवर्ती गणनाः कॉइल की सामग्री और ज्यामितीय मापदंडों के आधार पर प्रतिरोध और अनुवर्ती गणना करें।
लूप समय स्थिर की गणनाः प्रतिरोध, प्रेरण और यांत्रिक विशेषताओं के आधार पर प्रतिक्रिया गति का अनुमान लगाने के लिए लूप समय स्थिर की गणना करें।
7फीडबैक प्रणालीः यदि बंद-लूप नियंत्रण की आवश्यकता है, तो उपयुक्त सेंसर और फीडबैक सिस्टम, जैसे एन्कोडर, हॉल प्रभाव सेंसर आदि डिजाइन करें।
8नियंत्रण रणनीति: आवश्यक गति और स्थिरता प्राप्त करने के लिए उचित नियंत्रण रणनीति तैयार करें।
9थर्मल मैनेजमेंटः ऑपरेशन के दौरान मोटर द्वारा उत्पन्न गर्मी पर विचार करें और एक उपयुक्त ऑपरेटिंग तापमान बनाए रखने के लिए गर्मी अपव्यय प्रणाली डिजाइन करें।
10सिमुलेशन और सिमुलेशनः डिजाइन मापदंडों की तर्कसंगतता को सत्यापित करने और डिजाइन को अनुकूलित करने के लिए मैटलैब, सिमुलिंक आदि जैसे सिमुलेशन और सिमुलेशन टूल का उपयोग करें।
11विनिर्माण और परीक्षणः डिजाइन मापदंडों के आधार पर मोटर प्रोटोटाइप का उत्पादन, वास्तविक परीक्षण करना और आवश्यक समायोजन और अनुकूलन करना।
यह ध्यान दिया जाना चाहिए कि एक स्विंगिंग वॉयस कॉइल मोटर का डिजाइन और पैरामीटर गणना एक जटिल प्रक्रिया है जिसमें मोटर इंजीनियरिंग जैसे कई क्षेत्रों में ज्ञान का संयोजन की आवश्यकता होती है,विद्युत चुम्बकीयजटिल अनुप्रयोगों के लिए, डिजाइन और अनुकूलन में सहायता के लिए पेशेवर विद्युत चुम्बकीय अनुकरण सॉफ्टवेयर और नियंत्रण प्रणाली डिजाइन उपकरण का उपयोग करना आवश्यक हो सकता है।

अनुप्रयोग:

एसयूपीटी ऑसिलेटिंग वॉयस कॉइल मोटर श्रृंखला आयताकार श्रृंखला उत्पादों की तकनीक को अपनाती है, आयताकार श्रृंखला उत्पादों को एक निश्चित प्राथमिकता कोण पोजिशनिंग प्रणाली बनाने के लिए मोड़ती है।विशिष्ट टोक़ 100 डिग्री है और टोक़ 50 एन · एम हैस्विंग प्रकार के उत्पादों का उपयोग आमतौर पर लेजर प्रौद्योगिकी में दर्पण लोकेटर, स्विंग प्रकार के वाल्व ब्रेक, स्विंग प्रकार की पोजिशनिंग सिस्टम और उड़ान नियंत्रक आदि में किया जाता है। , यह अर्धचालक उद्योग, स्वचालन और विमान उद्योग से संबंधित है। यू-प्रकार के रैखिक मोटर और फ्लैट प्रकार के रैखिक मोटर की तुलना में यह बेहतर उच्च आवृत्ति प्रतिक्रिया प्रदान कर सकता है,उच्च गति के प्रतिवर्ती रैखिक गति, विशेष रूप से शॉर्ट-स्ट्रोक क्लोज्ड-लूप सर्वो नियंत्रण प्रणाली के लिए उपयुक्त है। आवाज कॉइल रैखिक मोटर का नियंत्रण सरल और विश्वसनीय है, कोई कम्यूटिंग डिवाइस नहीं, लंबा जीवन।
