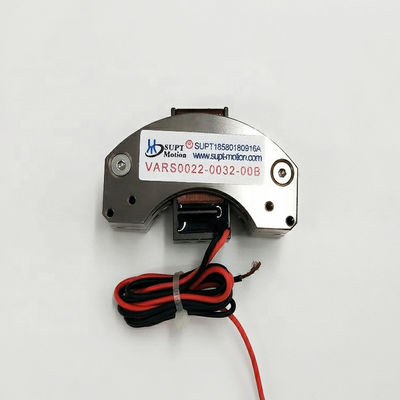

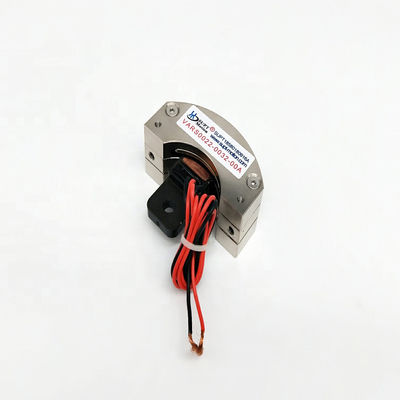

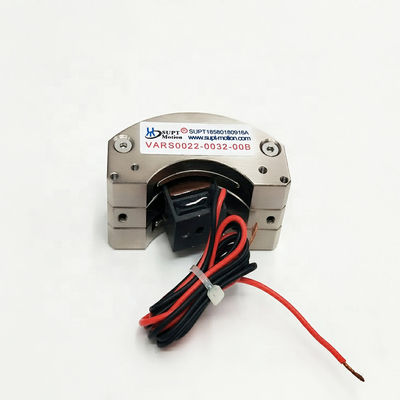

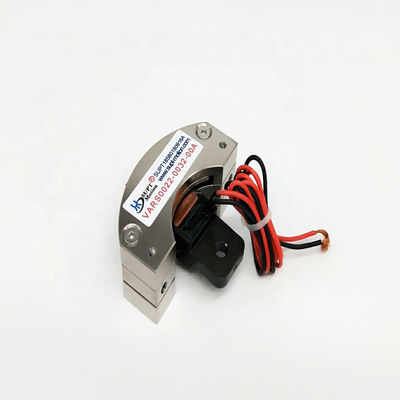

वाल्व ब्रेक के लिए लघु प्रतिक्रिया समय रोटरी वॉयस कॉइल माइक्रो वॉयस कॉइल एक्ट्यूएटर
| उत्पत्ति के प्लेस | जियांगसू, चीन |
|---|---|
| ब्रांड नाम | SUPT |
| प्रमाणन | ce,ISO9001,CCC |
| मॉडल संख्या | VARS0022-032-00A |
| न्यूनतम आदेश मात्रा | ≥1 |
| मूल्य | $145.00/pieces 1-59 pieces |
| पैकेजिंग विवरण | कार्टन पैकिंग |
| प्रसव के समय | 1-5 उत्पाद 5-7 दिनों में शिपमेंट, नमूने 3-5 दिन, थोक में बातचीत करनी होगी |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | प्रति माह 1000 टुकड़ा / टुकड़े |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| वारंटी | 3महीने-1साल | प्रयोग | नाव, कार, इलेक्ट्रिक साइकिल, चिकित्सा, अर्धचालक, एयरोस्पेस, वाल्व नियंत्रण, कंपन मंच और स्वचालन उद्य |
|---|---|---|---|
| प्रकार | माइक्रो मोटर | टॉर्कः | 30 |
| निर्माण | स्थायी चुंबक | विनिमय | ब्रश |
| सुविधा की रक्षा करें | पूरी तरह से संलग्न | स्पीड (आरपीएम) | 20 |
| सतत चालू (ए) | 1.4ए | दक्षता | आईई 1 |
| पीक टॉर्क (एनएम) | 0.22 | अधिकतम यात्रा(मिमी) | 32 |
| मिनी वॉयस कॉइल एक्चुएटर (वी) | 15.5 | सतत टोक़ (एनएम) | 0.12 |
| बैक ईएमएफ कॉन्स्टेंट(एलएल)(केबी) | 0.16 | कुंडल वजन (जी) | 21.5 |
| लंबाई(मिमी) | 60 | चौड़ाई(मिमी) | 51.5 |
| ऊंचाई(मिमी) | 26 | पोर्ट | शंघाई |
| प्रमुखता देना | लघु प्रतिक्रिया समय रोटरी वॉयस कॉइल,वाल्व ब्रेक के लिए रोटरी वॉयस कॉइल 20RPM,माइक्रो वॉयस कॉइल एक्ट्यूएटर 20 आरपीएम |
||
उत्पाद विवरण
लघु प्रतिक्रिया समय वाल्व ब्रेक उच्च त्वरण के लिए मिनी आवाज कॉइल एक्ट्यूएटर
उत्पाद का वर्णन
स्विंग-मोड रोटरी वॉयस कॉइल मोटर वाल्व एक्ट्यूएटर में महत्वपूर्ण भूमिका निभाता है। यह वाल्वों के खुलने और बंद होने को विनियमित करने के लिए सटीक और नियंत्रित कोणीय आंदोलन प्रदान करता है।इस मोटर का अनूठा डिजाइन इसे सीमित कोण सीमा के भीतर सटीक और प्रतिक्रियाशील गति प्रदान करने की अनुमति देता हैवाल्व एक्ट्यूएटर में, यह उन अनुप्रयोगों के लिए एक आदर्श विकल्प है जहां ठीक समायोजन और त्वरित प्रतिक्रिया आवश्यक है।स्विंग-मोड घूर्णी आवाज कॉइल मोटर वाल्व के कुशल और विश्वसनीय संचालन सुनिश्चित करता है, प्रक्रिया नियंत्रण और प्रणाली प्रदर्शन में सुधार करने में योगदान देता है।
स्विंग प्रकार की आवाज कॉइल मोटर श्रृंखला आयताकार श्रृंखला उत्पादों की तकनीक को अपनाती है, आयताकार श्रृंखला उत्पादों को एक निश्चित प्राथमिकता कोण स्थिति प्रणाली बनाने के लिए मोड़ती है।100 डिग्री तक का टोक़ प्रदान करता है, हल्के वजन, उच्च आवृत्ति प्रतिक्रिया, उच्च त्वरण, उच्च सटीकता, उच्च संवेदनशीलता, कम शोर और उच्च विश्वसनीयता के साथ। इसका मॉडल VARS0022-032-00A है, इसका शिखर जोर 0.22 n-m है,स्विंग प्रकार के उत्पादों का उपयोग आमतौर पर लेजर तकनीक में दर्पण लोकेटर में किया जाता है, स्विंग-टाइप वाल्व ब्रेक, स्विंग-टाइप पोजिशनिंग सिस्टम और फ्लाइट कंट्रोलर, सेमीकंडक्टर उद्योग, स्वचालन, विमानन उद्योग से संबंधित, यह एक आदर्श विकल्प है,अनुप्रयोगों के लिए बेहतर और विश्वसनीय प्रदर्शन के साथ एक घूर्णी मोटर की आवश्यकता होती है.
|
एक आवाज कॉइल मोटर का मुख्य अनुप्रयोगः |
|
1अर्धचालक उद्योगःवायरिंग, काटने, ड्रिलिंग, परिवहन प्रणाली, वेल्डिंग,रोबोटिक्स। |
|
2क्षेत्र में वाल्व संचालनःटाइप मीटरिंग वाल्व, दबाव परीक्षण प्रणाली, वायवीय वाल्व रसायन विज्ञान इंजेक्शन प्रणाली। |
|
3सूक्ष्म मशीन उद्योगः फीड सिस्टम, सूक्ष्म ड्रिलिंग, सटीक मुद्रांकन। |
|
4. कंपन प्रणाली: शेकिंग टेबल, कंपन मंच. |
|
5चिकित्सा क्षेत्रःसूक्ष्म इंजेक्शन प्रणाली, श्वसन उपकरण, परीक्षण उपकरण। |
|
6विमानन प्रौद्योगिकी: उड़ान नियंत्रण प्रणाली, पायलट प्रतिक्रिया प्रणाली। |
|
7.व्यावसायिक उपयोग का क्षेत्रःकंप्यूटर शीतलन पंप लघु कैमरा ऑटो फोकस प्रणाली। |
|
8स्वचालन उद्योगः लेजर उपकरण,डिस्पेंसर, परीक्षण उपकरण, वस्त्र मशीनरी। |
तकनीकी मापदंडः
| स्विंग प्रकार के VARS श्रृंखला मिनी आवाज कॉइल actuator | ||||||||
| मॉडल | पीक टॉर्क ((एन-एम) | निरंतर टोक़25°C ((एन-एम) | अधिकतम यात्रा ((मिमी) | वोल्टेज ((V) | बैक ईएमएफ स्थिर ((V/m/S) | कॉइल का वजन ((जी) | चौड़ाई*ऊंचाई (मिमी) | लंबाई ((मिमी) |
| VARS0008-026-00A | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.8*26.1 | 35.00 |
| VARS0017-090-00A | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| VARS0022-032-00A | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.5*26 | 60.00 |
| VARS0042-040-00A | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 53.6*30.3 | 82.00 |
| VARS0077-020-00A | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | 50*30 | 75.00 |
| VARS0084-030-00A | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.9*30.6 | 75.00 |
| VARS0120-020-00A | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.5*32 | 80.00 |
| VARS0706-014-00A | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | 65 गुना 54.5 | 115.00 |
| VARS4520-030-00A | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | 240*78 | 240.00 |
स्विंगिंग वॉयस कॉइल मोटर का तकनीकी सिद्धांत क्या है?
स्विंग मोड रोटरी वॉयस कॉइल मोटर एक विशेष प्रकार का मोटर है जो घूर्णन गति प्राप्त करने के लिए वर्तमान और चुंबकीय क्षेत्र की बातचीत का उपयोग करता है।इसका तकनीकी सिद्धांत लोरेन्ज़ बल और फारडेय विद्युत चुम्बकीय प्रेरण सिद्धांत पर आधारित हैनिम्नलिखित एक स्विंगिंग आवाज कॉइल मोटर का तकनीकी सिद्धांत हैः
1चुंबकीय क्षेत्र और कॉइल: स्विंग प्रकार के वॉयस कॉइल मोटर का मूल एक गोल कॉइल होता है जो मोटर फ्रेम पर तय होता है।एक परिपत्र कॉइल विद्युत धारा का एक चालक होता है जो विद्युत को लागू करके चुंबकीय क्षेत्र उत्पन्न करता है.
2स्थायी चुंबक: एक स्थायी चुंबक (आमतौर पर मजबूत चुंबकीय) को गोल कॉइल के चारों ओर रखें।एक स्थायी चुंबक एक स्थिर चुंबकीय क्षेत्र उत्पन्न करता है जो कॉइल के माध्यम से गुजरने वाले वर्तमान के साथ बातचीत करता है.
3. लोरेन्ज़ बल: जब धारा एक परिपत्र कॉइल से होकर गुजरती है, तो कॉइल के अंदर का वर्तमान स्थायी चुंबक द्वारा उत्पन्न चुंबकीय क्षेत्र के साथ बातचीत करेगा, जो लोरेन्ज़ बल उत्पन्न करता है।लोरेन्ज़ बल वर्तमान और चुंबकीय क्षेत्र की दिशा के लंबवत बल है, और बल की दिशा को बाएं हाथ के नियम के अनुसार निर्धारित किया जा सकता है।
4. टॉर्क जनरेशन: लॉरेंट्ज़ बल के कारण, गोलाकार कॉइल घूमना शुरू हो जाती है। लॉरेंट्ज़ बल कॉइल को चुंबकीय क्षेत्र में एक टोक़ का अनुभव करने का कारण बनता है, जिससे कॉइल घूमता है।
5गति नियंत्रण: कॉइल के माध्यम से वर्तमान और दिशा को समायोजित करके स्विंग प्रकार के आवाज कॉइल मोटर की गति और दिशा को नियंत्रित किया जा सकता है।वर्तमान में परिवर्तन Lorentz बल में एक परिवर्तन का कारण होगा, जिससे मोटर की घूर्णन गति को समायोजित किया जाता है।
6प्रतिक्रिया प्रणाली: बंद-लूप नियंत्रण प्राप्त करने के लिए,स्थिति या कोण सेंसर (जैसे एन्कोडर) वास्तविक समय में मोटर की वास्तविक गति की निगरानी और प्रतिक्रिया नियंत्रण प्रदान करने के लिए मोटर में एकीकृत किया जा सकता है.
