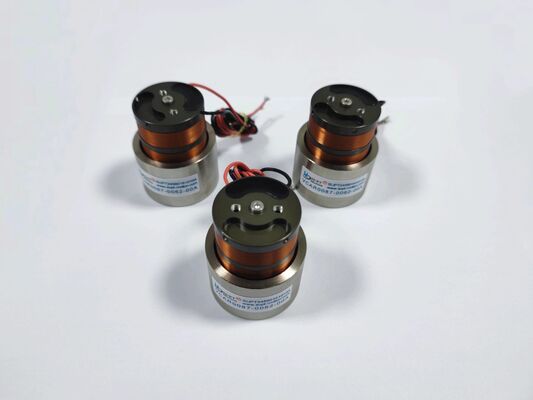

अर्धचालक जांच के लिए 15N 12.7 मिमी स्ट्रोक शाफ्ट-टाइप वॉयस कॉइल मोटर
| उत्पत्ति के प्लेस | चीन, सूज़ौ |
|---|---|
| ब्रांड नाम | SUPT MOTION |
| प्रमाणन | ISO9001,CE,3C |
| मॉडल संख्या | वीसीएबी0015-0127-00ए |
| न्यूनतम आदेश मात्रा | ≥1 पीसी |
| मूल्य | $110-$160 |
| पैकेजिंग विवरण | अनुकूलित पैकेजिंग आदि। |
| प्रसव के समय | 1-5 पीसी, 5 दिन। >20 पीसी, बातचीत के लिए |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | बातचीत करने के लिए |
उत्पाद विवरण
| गारंटी | 3 महीने-1 साल | उत्पाद मॉडल | वीसीएबी0015-0127-00ए |
|---|---|---|---|
| वजन (जी) | 21.5 | पीक फोर्स (एन) | 15 |
| कुल स्ट्रोक (मिमी) | 12.7 | अधिकतम वोल्टेज (V) | 12.5 |
| स्थिति निर्धारण सटीकता | उच्च | सतत बल(N) | 4.9एन |
| उत्पाद का प्रकार | शाफ्ट के साथ रैखिक आवाज कुंडल मोटर | शोर | कम शोर |
| अनुप्रयोग | परिशुद्धता स्थिति, हैप्टिक्स, प्रकाशिकी, अर्धचालक विनिर्माण | ||
| प्रमुखता देना | 12.7 मिमी स्ट्रोक शाफ्ट प्रकार की आवाज कॉइल मोटर,अर्धचालक जांच के लिए 15 एन आवाज कॉइल मोटर,वारंटी के साथ रैखिक वॉयस कॉइल मोटर |
||
उत्पाद विवरण
उत्पाद वर्णन:
SUPT शाफ्ट-प्रकार वॉयस कॉइल मोटर, मॉडल VCAB0015-0127-00A, उच्च परिशुद्धता की सुविधा देता है और विशेष रूप से सेमीकंडक्टर वेफर जांच परीक्षण, सटीक ऊंचाई स्थिति और स्वचालित परीक्षण उपकरण अनुप्रयोगों के लिए डिज़ाइन किया गया है।
इस लीनियर वॉयस कॉइल मोटर में एक अंतर्निर्मित मोशन शाफ्ट डिज़ाइन है और इसमें सटीक रैखिक बीयरिंग शामिल हैं, जो असाधारण मार्गदर्शन सटीकता और सुचारू संचालन प्रदान करते हैं। मोशन शाफ्ट हल्के, उच्च-कठोरता और पहनने-प्रतिरोधी सामग्री से बना है, जो स्थिर प्रदर्शन सुनिश्चित करता है।
सेमीकंडक्टर जांच परीक्षण अनुप्रयोगों में, सटीक बॉन्डिंग पैड या जांच युक्तियों को नुकसान से बचाने के लिए एक स्थिर संपर्क बल बनाए रखना महत्वपूर्ण है। इस वॉयस कॉइल मोटर का डायरेक्ट-ड्राइव डिज़ाइन माइक्रोमीटर-स्तर की दोहराने योग्य स्थिति सटीकता प्राप्त करता है, जो सीधे परीक्षण उपज में सुधार और झूठी-सकारात्मक दरों को कम करने में योगदान देता है।
पारंपरिक स्टेपर मोटर या सर्वो-संचालित लीड स्क्रू प्लेटफ़ॉर्म की तुलना में, VCAB0015-0127-00A बेहतर गतिशील प्रदर्शन, शून्य यांत्रिक बैकलैश और कम घर्षण हानि प्रदान करता है। इसकी उच्च-आवृत्ति प्रतिक्रिया क्षमता उच्च-थ्रूपुट परीक्षण अनुप्रयोगों की तीव्र साइक्लिंग मांगों को पूरा करती है, जबकि इसकी कम-शक्ति डिज़ाइन गर्मी उत्पादन को कम करती है जो अन्यथा सटीक माप प्रणालियों की थर्मल स्थिरता से समझौता कर सकती है।
यह लीनियर वॉयस कॉइल मोटर चिप प्लेसमेंट सिस्टम, सटीक डिस्पेंसिंग हेड और स्वचालित ऑप्टिकल निरीक्षण (एओआई) प्लेटफार्मों में जेड-अक्ष स्थिति के लिए भी उपयुक्त है, जिनके लिए तेज, सटीक ऊर्ध्वाधर गति की आवश्यकता होती है। इसका कॉम्पैक्ट आकार और सरल यांत्रिक इंटरफ़ेस इसे मौजूदा वायवीय या लीडस्क्रू-चालित अक्षों को उच्च-प्रदर्शन वाले इलेक्ट्रिक ड्राइव में अपग्रेड करने के लिए एक आदर्श प्लग-एंड-प्ले समाधान बनाता है।
विशेषताएँ:
-
अधिकतम बल: 15 एन
-
सतत बल @25℃: 4.9 एन
-
कुल स्ट्रोक: 12.7 मिमी
-
अधिकतम वोल्टेज: 21.5 वी
-
बैक ईएमएफ स्थिरांक: 4.1 वी/एम/एस
-
कुंडल वजन: 12.5 ग्राम
-
स्टेटर व्यास: 30.5 मिमी
-
शाफ्ट अंत: Ø4.8 मिमी सादा शाफ्ट
उत्पाद पैरामीटर:
| उत्पाद मॉडल | शिखर बल (एन) |
सतत बल 25℃(एन) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (वी) |
बैक ईएमएफ स्थिरांक (वी/एम/एस) |
कुंडल का वजन (जी) |
स्टेटर व्यास | दस्ता अंत धागा (मिमी) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | एम2(बाहरी) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | एम2.5(बाहरी) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | एम3(बाहरी) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | एम3(बाहरी) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | दस्ता ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | एम3(बाहरी) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | एम3(आंतरिक) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | एम3(आंतरिक) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | एम3(बाहरी) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | एम3(आंतरिक) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | एम3(आंतरिक) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | एम3(आंतरिक) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | एम3(आंतरिक) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | एम3(बाहरी) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | एम3(आंतरिक) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | एम3(आंतरिक) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | एम3(आंतरिक) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | शाफ़्ट ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | एम3(आंतरिक) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | एम3(आंतरिक) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | शाफ़्ट ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | शाफ़्ट ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | शाफ़्ट ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | शाफ़्ट ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | शाफ़्ट ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | शाफ़्ट ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | शाफ़्ट ∮10 |
अनुप्रयोग:
-
सेमीकंडक्टर वेफर जांच
-
डाई अटैच में Z-अक्ष स्थिति
-
परिशुद्ध वितरण प्रमुख
-
स्वचालित ऑप्टिकल निरीक्षण (एओआई)
-
परीक्षण स्थिरता स्थिति
-
जांच स्टेशन एक्चुएटर्स
