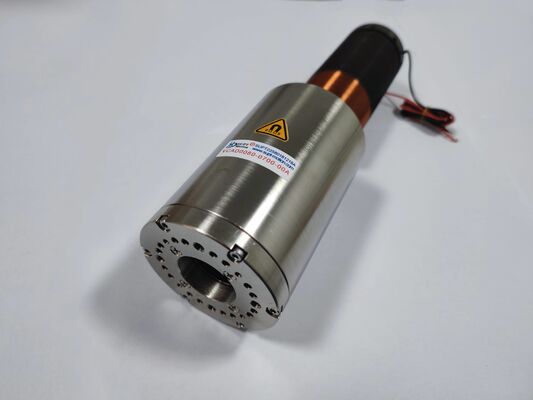

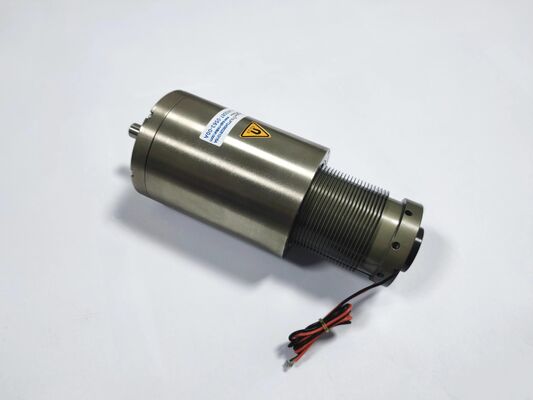

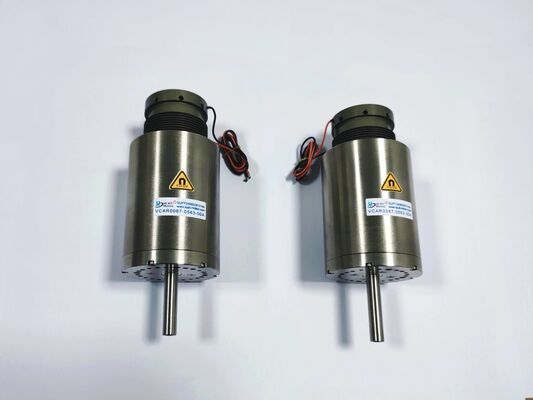

स्कैनिंग सिस्टम के लिए 22N 44.8 मिमी लंबी स्ट्रोक शाफ्ट लीनियर वॉयस कॉइल मोटर
उत्पाद विवरण
| गारंटी | 3 महीने-1 साल | उत्पाद मॉडल | VCAB0022-0448-00A |
|---|---|---|---|
| वजन (जी) | 52 | पीक फोर्स (एन) | 22 |
| कुल स्ट्रोक (मिमी) | 44.8 | अधिकतम वोल्टेज (V) | 14.3 |
| आवेदन | स्वचालित उत्पाद | रफ़्तार | उच्च गति (आरपीएम) |
| उत्पाद का प्रकार | रैखिक आवाज कुंडल मोटर | सतत बल(N) | 11.4एन |
| अनुप्रयोग फ़ील्ड | 3सी इलेक्ट्रॉनिक्स, सेमीकंडक्टर, ऑटोमेशन, ऑप्टिक्स, निरीक्षण उपकरण | ||
| प्रमुखता देना | 44.8 मिमी लंबी स्ट्रोक रैखिक आवाज कॉइल मोटर,22 एन बल रैखिक आवाज कॉइल मोटर,स्कैनिंग सिस्टम के लिए रैखिक आवाज कॉइल मोटर |
||
उत्पाद विवरण
उत्पाद का वर्णन:
VCAB0022-0448-00A शाफ्ट प्रकार की आवाज कॉइल मोटर विशेष रूप से स्कैनिंग प्रणालियों, ऑप्टिकल देरी लाइनों,और सटीक रैखिक पोजिशनिंग अनुप्रयोगों के लिए जो जटिल रोटरी से रैखिक रूपांतरण की आवश्यकता के बिना लंबी यात्रा की आवश्यकता होती है.
वीसीएबी श्रृंखला में सटीक रैखिक बीयरिंगों के साथ एक एकीकृत गति शाफ्ट है, जो पूरे स्ट्रोक रेंज में चिकनी, कम घर्षण मार्गदर्शन सुनिश्चित करता है।चलती शाफ्ट हल्के वजन से निर्मित हैउच्च कठोरता, पहनने के लिए प्रतिरोधी सामग्री, यह ओवरहीटिंग के बिना निरंतर स्कैनिंग या प्रतिवर्ती गति करने में सक्षम है, जिससे यह उच्च तीव्रता वाले कार्य चक्रों के लिए उपयुक्त है।
ऑप्टिकल कोहेरेन्स टोमोग्राफी (ओसीटी) प्रणालियों और फूरियर ट्रांसफॉर्म इन्फ्रारेड (एफटीआईआर) स्पेक्ट्रोमीटर में, ऑप्टिकल पथ की लंबाई को समायोजित करने के लिए लंबी स्ट्रोक रैखिक एक्ट्यूएटर महत्वपूर्ण हैं।इस रैखिक आवाज कॉइल मोटर गेंद शिकंजा या बेल्ट ड्राइव के लिए आवश्यकता को समाप्त करता है, प्रत्यक्ष, cogging-मुक्त गति प्रदान करता है जो स्कैन रैखिकता सुनिश्चित करता है और यांत्रिक कलाकृतियों को कम करता है।
शून्य-बैकलैश डिजाइन माप दोहराव में सुधार करता है, जो उच्च-सटीक स्पेक्ट्रोस्कोपिक और माप अनुप्रयोगों के लिए महत्वपूर्ण है।रोटरी मोटर्स और लीड स्क्रू के पारंपरिक संयोजनों की तुलना में, यह रैखिक आवाज कॉइल मोटर कई महत्वपूर्ण फायदे प्रदान करता हैः कोई यांत्रिक प्रतिक्रिया नहीं, चिकनी गति वक्र cogging प्रभाव से मुक्त, स्थिर बल उत्पादन सुनिश्चित करने के लिए कम घर्षण,और एक सरल यांत्रिक संरचना.
प्रत्यक्ष-ड्राइव डिजाइन धागे और बेल्ट दांतों से जुड़े पहनने के बिंदुओं को भी समाप्त करता है, जिससे सेवा जीवन का विस्तार होता है और अधिक स्थिर दीर्घकालिक कैलिब्रेशन सुनिश्चित होता है।अर्ध-बंद आवास आंतरिक घटकों की रक्षा करता है जबकि अभी भी आसान निरीक्षण या रखरखाव की अनुमति देता हैयह डिजाइन औद्योगिक वातावरण में विशेष रूप से फायदेमंद है जहां धूल और कण सटीक रैखिक बीयरिंगों के प्रदर्शन को प्रभावित कर सकते हैं।
विशेषताएं:
-
पीक बलः 22 एन
-
निरंतर बल @25°C: 11.4 N
-
कुल स्ट्रोकः 44.8 मिमी
-
अधिकतम वोल्टेजः 14.3 वी
-
बैक ईएमएफ निरंतरः 4 वी/एम/एस
-
कॉइल वजनः 52 ग्राम
-
स्टेटर व्यासः 48 मिमी
-
शाफ्ट अंत धागाः M3 (आंतरिक)
उत्पाद पैरामीटरः
| उत्पाद मॉडल | चोटी बल (एन) |
निरंतर बल 25°C ((N) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (V) |
बैक ईएमएफ स्थिर (V/m/s) |
कॉइल का वजन घ) |
स्टेटर व्यास | शाफ्ट अंत धागा (मिमी) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((बाहरी) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (बाहरी) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((बाहरी) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((बाहरी) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | शाफ्ट ₹4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((बाहरी) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((आंतरिक) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((आंतरिक) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((बाहरी) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((आंतरिक) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((आंतरिक) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((आंतरिक) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((आंतरिक) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((बाहरी) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((आंतरिक) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((आंतरिक) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((आंतरिक) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | शाफ्ट ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((आंतरिक) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((आंतरिक) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | शाफ्ट ¥8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | शाफ्ट ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | शाफ्ट ¥8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | शाफ्ट ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | शाफ्ट ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | शाफ्ट ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | शाफ्ट ¥10 |
अनुप्रयोग:
-
ऑप्टिकल कोहेरेन्स टोमोग्राफी (ओसीटी) स्कैनिंग
-
एफटीआईआर स्पेक्ट्रोमीटर ऑप्टिकल देरी लाइनें
-
सटीक रैखिक माप प्रणाली
-
3 डी संपर्क स्कैनिंग
-
सक्रिय कंपन निरसन
-
लेजर बीम स्टीयरिंग
