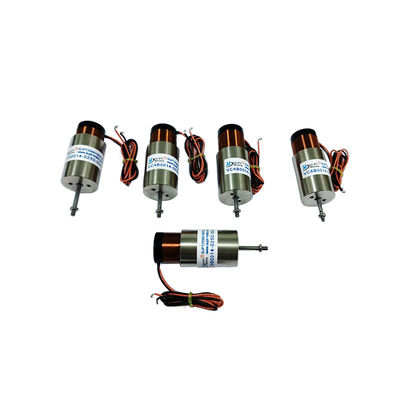

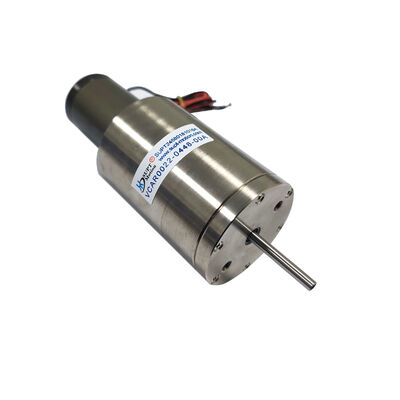

एओआई सिस्टम के लिए 44 एन 5.9 मिमी स्ट्रोक उच्च परिशुद्धता शाफ्ट वॉयस कॉइल मोटर
उत्पाद विवरण
| उत्पाद का प्रकार | रैखिक आवाज कुंडल मोटर | प्रयोग | सटीक सतह प्रोफाइलिंग, नाव, कार, इलेक्ट्रिक साइकिल |
|---|---|---|---|
| पत्तन | शंघाई | बिजली की आपूर्ति | वोल्टेज और वर्तमान आवश्यकताएँ |
| चरम बल | 44एन | निर्माण | स्थायी चुंबक |
| फ़ोर्सटाइप | प्रत्यक्ष ड्राइव बल | गारंटी | 3 महीने-1 साल |
| अधिकतम वोल्टेज | 14.3V | फ़ीचर को सुरक्षित रखें | पूरी तरह से बंद |
| कुल स्ट्रोक | 5.9 मिमी | ड्राइव प्रकार | आवाज का तार |
| प्रमुखता देना | 44N उच्च परिशुद्धता वॉयस कॉइल मोटर,5.9 मिमी स्ट्रोक वॉयस कॉइल मोटर,एओआई सिस्टम लीनियर वॉयस कॉइल मोटर |
||
उत्पाद विवरण
उत्पाद वर्णन:
VCAB0044-0059-00A एक उच्च परिशुद्धता, अर्ध-संलग्न शाफ्ट-प्रकार की वॉयस कॉइल मोटर है जो स्वचालित ऑप्टिकल निरीक्षण (एओआई), अर्धचालक परीक्षण उपकरण और सटीक पोजिशनिंग अनुप्रयोगों के लिए अनुकूलित है जो अत्यधिक उच्च सटीकता और दोहराव की मांग करती है।
लीनियर वॉयस कॉइल मोटर्स की वीसीएबी श्रृंखला में एक अंतर्निर्मित मोशन शाफ्ट डिज़ाइन है और यह सुचारू, कम-घर्षण मार्गदर्शन और असाधारण सटीकता प्रदान करने के लिए सटीक रैखिक बीयरिंग को एकीकृत करता है। मोशन शाफ्ट का निर्माण हल्के, उच्च कठोरता, पहनने के लिए प्रतिरोधी सामग्री से किया गया है, जो लाखों चक्रों में स्थिर स्थिति सटीकता सुनिश्चित करता है। इसका हल्का डिज़ाइन तेजी से त्वरण और कम स्थिरीकरण समय सक्षम बनाता है, जो इसे उच्च गति निरीक्षण और परीक्षण अनुप्रयोगों के लिए आदर्श बनाता है।
एओआई और सेमीकंडक्टर निरीक्षण प्रणालियों में, उच्च गति छवि कैप्चर के दौरान फोकस बनाए रखने के लिए सटीक जेड-अक्ष स्थिति महत्वपूर्ण है। यह लीनियर वॉयस कॉइल मोटर शून्य कॉगिंग प्रभाव के साथ एक डायरेक्ट-ड्राइव डिज़ाइन का उपयोग करती है, जो सुचारू, विरूपण-मुक्त गति सुनिश्चित करती है; साथ ही, इसका उच्च थ्रस्ट-टू-मास अनुपात बिना ओवरशूट के तेजी से फोकस समायोजन को सक्षम बनाता है। 5.9 मिमी स्ट्रोक ऑटोफोकस सिस्टम और सतह प्रोफ़ाइल माप अनुप्रयोगों के लिए पर्याप्त यात्रा प्रदान करता है।
अर्ध-संलग्न आवास डिजाइन आंतरिक घटकों को धूल और दूषित पदार्थों से बचाता है, जो कि साफ-सुथरे वातावरण में महत्वपूर्ण है जहां कण पदार्थ ऑप्टिकल निरीक्षण गुणवत्ता से समझौता कर सकते हैं। एकीकृत परिशुद्धता बीयरिंग बाहरी गाइड रेल असेंबलियों की आवश्यकता को समाप्त करते हैं, समग्र विश्वसनीयता को बढ़ाते हुए सिस्टम जटिलता और लागत को कम करते हैं।
यह लीनियर वॉयस कॉइल मोटर जांच परीक्षण अनुप्रयोगों के लिए भी आदर्श रूप से उपयुक्त है, जहां नियंत्रित संपर्क बल सटीक विद्युत माप के लिए महत्वपूर्ण है। रैखिक बल-वर्तमान संबंध सटीक बल विनियमन को सक्षम बनाता है, जिससे कई परीक्षण बिंदुओं पर लगातार संपर्क दबाव सुनिश्चित होता है। शून्य-बैकलैश तंत्र पोजिशनिंग त्रुटियों को रोकता है, जिससे संपर्क विफलताओं या गलत गलती का पता लगाने से बचा जा सकता है।
विशेषताएँ:
- प्रोडक्ट का नाम:रैखिक आवाज कुंडल मोटर
- मॉडल संख्या:VCAH0044-0059-00A
- अधिकतम बल: 44.1 एन
- सतत बल @25℃: 17.7 एन
- कुल स्ट्रोक: 5.9 मिमी
- अधिकतम वोल्टेज: 14.3 वी
- बैक ईएमएफ स्थिरांक: 8 वी/एम/एस
- कुंडल वजन: 43 ग्राम
- स्टेटर व्यास: 46 मिमी
तकनीकी मापदंड:
| उत्पाद मॉडल | शिखर बल (एन) |
सतत बल 25℃(एन) पर |
कुल स्ट्रोक (मिमी) |
अधिकतम वोल्टेज (वी) |
बैक ईएमएफ स्थिरांक (वी/एम/एस) |
कुंडल का वजन (जी) |
स्टेटर व्यास | दस्ता अंत धागा (मिमी) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | एम2(बाहरी) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | एम2.5(बाहरी) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | एम3(बाहरी) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | एम3(बाहरी) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | दस्ता ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | एम3(बाहरी) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | एम3(आंतरिक) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | एम3(आंतरिक) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | एम3(बाहरी) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | एम3(आंतरिक) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | एम3(आंतरिक) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | एम3(आंतरिक) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | एम3(आंतरिक) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | एम3(बाहरी) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | एम3(आंतरिक) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | एम3(आंतरिक) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | एम3(आंतरिक) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | शाफ़्ट ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | एम3(आंतरिक) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | एम3(आंतरिक) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | शाफ़्ट ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | शाफ़्ट ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | शाफ़्ट ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | शाफ़्ट ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | शाफ़्ट ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | शाफ़्ट ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | शाफ़्ट ∮10 |
अनुप्रयोग:
| वॉइस कॉइल मोटर का मुख्य अनुप्रयोग: | ||||||||||
| 1. सेमीकंडक्टर उद्योग: वायरिंग, कटिंग, ड्रिलिंग, परिवहन प्रणाली, वेल्डिंग, रोबोटिक्स। | ||||||||||
| 2. क्षेत्र में वाल्व संचालन: प्रकार मीटरिंग वाल्व, दबाव परीक्षण प्रणाली, वायवीय वाल्व रसायन इंजेक्शन प्रणाली। | ||||||||||
| 3. माइक्रो मशीन उद्योग: फ़ीड सिस्टम, माइक्रो ड्रिलिंग, सटीक मुद्रांकन। | ||||||||||
| 4. कंपन प्रणाली: हिलती हुई मेज, कंपन मंच। | ||||||||||
| 5. चिकित्सा क्षेत्र: माइक्रो-इंजेक्शन प्रणाली, श्वसन उपकरण, परीक्षण उपकरण। | ||||||||||
| 6.विमानन प्रौद्योगिकी: उड़ान नियंत्रण प्रणाली, पायलट प्रतिक्रिया प्रणाली। | ||||||||||
| 7.व्यावसायिक उपयोग क्षेत्र: कंप्यूटर कूलिंग पंप लघु कैमरा ऑटो फोकस सिस्टम। | ||||||||||
| 8.स्वचालन उद्योग: लेजर उपकरण, डिस्पेंसर, परीक्षण उपकरण, कपड़ा मशीनरी। |
1. स्वचालित ऑप्टिकल निरीक्षण (एओआई) ऑटोफोकस
2. सेमीकंडक्टर जांच परीक्षक
3.सटीक सतह प्रोफाइलिंग
4. वितरण सुई की स्थिति
5. परीक्षण जांच संपर्क बल नियंत्रण
6.मेट्रोलॉजी उपकरण स्थिति
